I.C.T-Q588A
I.C.T

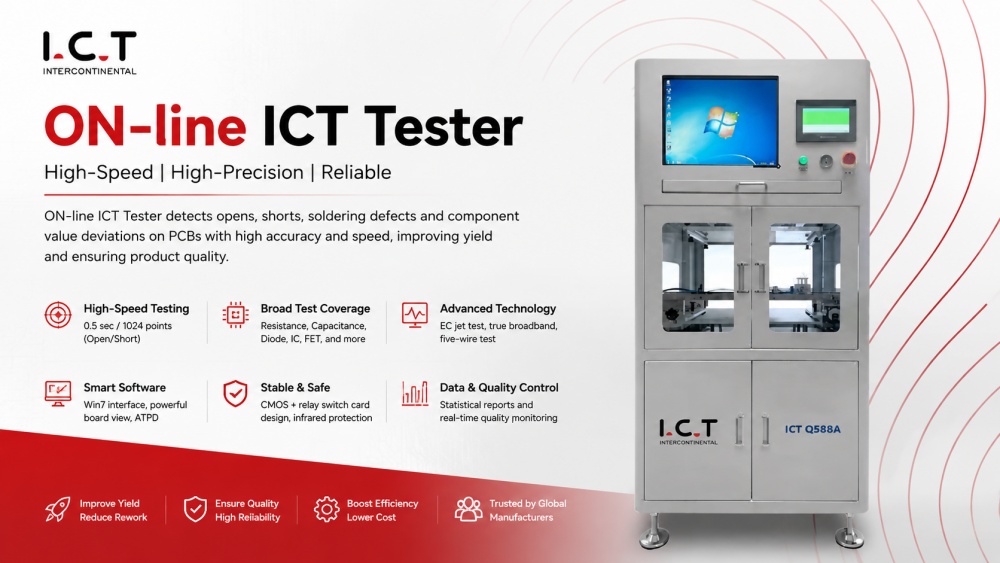

On-line I.C.T Tester
| Količina: | |
|---|---|
Opremljen s tehnologijo EC jet test
Zasnova stikalne kartice CMOS + replay
Prava širokopasovna testna tehnologija
Humaniziran vmesnik win7, preprosto upravljanje in enostaven za uporabo
Močan pogled na ploščo
Tehnologija testiranja s petimi žicami, lahko testirate do štiri komponente priključkov
Samodejno odpravljanje napak testnega programa ATPD
Izboljšajte poročila o statističnih analizah in učinkovito spremljajte kakovost proizvodnje
| Model | I.C.T-Q588A |
| Velikost PCB | 500 mm x 350 mm (STANDARDNO) |
| Testne točke | 256 točk standardno (1024 točk je neobvezno) |
| Preklopna kartica | 128/lonec |
| Izolirane točke | 10 korakov za vsak test, se lahko samodejno naučijo izolirati |
| Testna hitrost | 0,5 s/1024 točk (odprto/kratko) 2ms ~ 40ms/korak (preskus komponent) |
| Testno območje | Upornost: 0,05 Ω~ 100M Ω (2-žilni) ± 1% - 5% (štirižilni) ± 10m Ω.Kapacitivnost 1pf ~ 40MF ± 2%-5%. Induktivnost 1uH ~ 50H, ± 2% - 5%. Diode 0,1 ~ 9V ± 1%-3%. Zener dioda: 0,1 ~ 15 V ± 1%-3%. Tranzistor: Merjenje napetosti nasičenja VCE na treh sponkah vrednosti β tranzistorja. FET : Trikončni preizkus tranzistorja z učinkom polja VDS, CD-ji, RD (vklopljen). Optični spojnik in odklopnik: štirje priključki za testiranje prevodne napetosti ali upora. |
| Predstavljene izbirne funkcije | Mikroupor (štirižilni): najmanj 50 mΩ (štirižilni) ±10 mΩ DRMode: lahko meri diodno ali IC vzporedno puščanje in prazno varjenje Funkcija ključa: program je začasno ustavljen med preizkusom ključa, kakovost ključa pa se preveri z ročnim upravljanjem. Samodejni žig: Preizkusite opremo za samodejno žigosanje PASS ali Fail Postavitev monitorja: Usmerjenost postavitve monitorja (PASS ali Fail shunt) Multi-press: Sistem večkratnega ali dvojnega pritiska Spremljanje pretočne hitrosti: Ko je pretočna hitrost Grafična funkcija: pogled plošče in samodejna izdelava pogledov plošče Funkcija več plošč: Samodejna razširitev plošče, izbira podplošče in samodejno zaznavanje |
| Napajanje | AC: 220 V, 50/60 HZ, 3 Kw |
| Dimenzija (mm) | 1000 * 750 * 1600 Lahko se prilagodi po potrebi |
| Utež | Približno: 350 kg |
Opremljen s tehnologijo EC jet test
Zasnova stikalne kartice CMOS + replay
Prava širokopasovna testna tehnologija
Humaniziran vmesnik win7, preprosto upravljanje in enostaven za uporabo
Močan pogled na ploščo
Tehnologija testiranja s petimi žicami, lahko testirate do štiri komponente priključkov
Samodejno odpravljanje napak testnega programa ATPD
Izboljšajte poročila o statističnih analizah in učinkovito spremljajte kakovost proizvodnje
| Model | I.C.T-Q588A |
| Velikost PCB | 500 mm x 350 mm (STANDARDNO) |
| Testne točke | 256 točk standardno (1024 točk je neobvezno) |
| Preklopna kartica | 128/lonec |
| Izolirane točke | 10 korakov za vsak test, se lahko samodejno naučijo izolirati |
| Testna hitrost | 0,5 s/1024 točk (odprto/kratko) 2ms ~ 40ms/korak (preskus komponent) |
| Testno območje | Upornost: 0,05 Ω~ 100M Ω (2-žilni) ± 1% - 5% (štirižilni) ± 10m Ω.Kapacitivnost 1pf ~ 40MF ± 2%-5%. Induktivnost 1uH ~ 50H, ± 2% - 5%. Diode 0,1 ~ 9V ± 1%-3%. Zener dioda: 0,1 ~ 15 V ± 1%-3%. Tranzistor: Merjenje napetosti nasičenja VCE na treh sponkah vrednosti β tranzistorja. FET : Trikončni preizkus tranzistorja z učinkom polja VDS, CD-ji, RD (vklopljen). Optični spojnik in odklopnik: štirje priključki za testiranje prevodne napetosti ali upora. |
| Predstavljene izbirne funkcije | Mikroupor (štirižilni): najmanj 50 mΩ (štirižilni) ±10 mΩ DRMode: lahko meri diodno ali IC vzporedno puščanje in prazno varjenje Funkcija ključa: program je začasno ustavljen med preizkusom ključa, kakovost ključa pa se preveri z ročnim upravljanjem. Samodejni žig: Preizkusite opremo za samodejno žigosanje PASS ali Fail Postavitev monitorja: Usmerjenost postavitve monitorja (PASS ali Fail shunt) Multi-press: Sistem večkratnega ali dvojnega pritiska Spremljanje pretočne hitrosti: Ko je pretočna hitrost Grafična funkcija: pogled plošče in samodejna izdelava pogledov plošče Funkcija več plošč: Samodejna razširitev plošče, izbira podplošče in samodejno zaznavanje |
| Napajanje | AC: 220 V, 50/60 HZ, 3 Kw |
| Dimenzija (mm) | 1000 * 750 * 1600 Lahko se prilagodi po potrebi |
| Utež | Približno: 350 kg |
