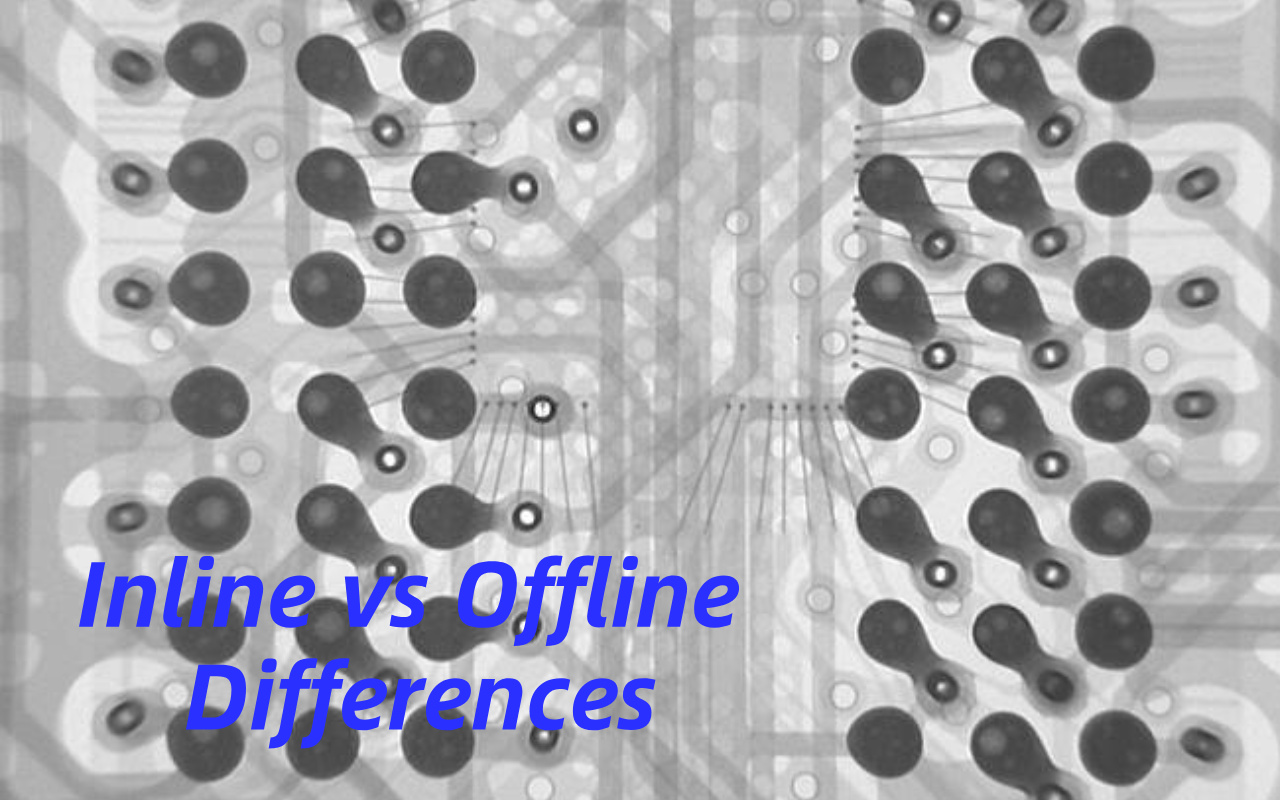

Številni proizvajalci PCBA vlagajo v rentgenske preglede s pravim namenom – izboljšajo kakovost in zmanjšajo pobege – vendar se še vedno soočajo z nepričakovanimi ozkimi grli, naraščajočimi stroški pregledov ali zakasnjenimi povratnimi informacijami, ko pride do napak.
V večini primerov težava ni sama rentgenska tehnologija, ampak izbira napačne strategije pregleda. Razumevanje delovanja rentgenskega pregleda v proizvodnji PCBA pogosto manjka, ko se te težave prvič pojavijo.
Inline in offline rentgenski sistemi služijo zelo različnim namenom. Ena je zasnovana tako, da se premika s hitrostjo vaše proizvodne linije, druga pa daje prednost prilagodljivosti, ločljivosti in globoki analizi. Če se vrsta sistema ne ujema z vašim obsegom proizvodnje, mešanico izdelkov ali zahtevami glede kakovosti, je lahko rezultat počasnejši pretok, višji stroški predelave ali zamujene napake, ki se pojavijo šele, ko izdelki pridejo na polje.
Če uporabljate linije SMT z velikim obsegom, lahko rentgen brez povezave hitro postane ozko grlo. Če izdelujete zapletene plošče z majhnim obsegom, je lahko inline sistem premalo izkoriščen in po nepotrebnem drag. V obeh primerih napačna izbira tiho zmanjša vašo donosnost naložbe – pogosto zato, ker napake, ki jih AOI ne vidi, rentgenski posnetki pa jih lahko, niso zajeti na pravi stopnji.
Številne tovarne vlagajo v pregled z rentgenskimi žarki v pričakovanju boljšega nadzora kakovosti, vendar ugotovijo, da učinkovitost proizvodnje po namestitvi pade. To se pogosto zgodi, ko je vgrajeni rentgen postavljen na linijo, ki nima stabilnega taktnega časa ali doslednega pretoka izdelka.
Pred rentgenom se začnejo vrstiti table, operaterji posegajo ročno in sistem postane bolj ozko grlo kot varovalo. Sčasoma začnejo načrtovalci proizvodnje zaobiti korak inšpekcijskega pregleda, da bi ohranili pošiljke po urniku. Takrat rentgenski sistem obstaja, vendar njegove prave vrednosti ni več ugotovljeno.
Različni izdelki nosijo zelo različna tveganja inšpekcijskih pregledov, vendar številne tovarne uporabljajo enoten pristop k inšpekcijskim pregledom za vse plošče. Plošče z visoko gostoto z BGA in komponentami s spodnjim zaključkom zahtevajo podrobno analizo praznin in spojev, medtem ko bodo enostavnejše plošče morda potrebovale le osnovna preverjanja uspešnosti/neuspeha.
Ko se uporablja sistem brez povezave, kjer so potrebne povratne informacije v realnem času, se napake pogosto odkrijejo prepozno, ko je že izdelanih na desetine ali stotine plošč. Po drugi strani pa lahko vsiljevanje popolnega vgrajenega inšpekcijskega pregleda zapletenih izdelkov v majhnih količinah preveč poenostavi parametre inšpekcijskih pregledov in skrije kritične napake. Neusklajenost tiho poveča tveganje kakovosti, ne da bi bila takoj vidna.
Dodajanje več korakov pregleda ne izboljša samodejno kakovosti, če so ti koraki slabo postavljeni ali nepravilno uporabljeni. Inšpekcijski sistemi zahtevajo čas, prostor in inženirsko pozornost, vse to pa mora zagotavljati merljivo vrednost.
Ko se uporabi vgrajeni rentgen, kjer bi zadostovalo vzorčenje, se lahko inženirji utopijo v podatkih brez jasnega ukrepanja. Ko se rentgenski žarki brez povezave prekomerno uporabljajo za rutinske preglede, se dragocen inženirski čas izgubi na ploščah z nizkim tveganjem. Učinkovit inšpekcijski pregled je nadzor nad procesom, ne pa pregledovanje vsega enako.
Inline rentgenski sistemi so fizično in logično integrirani v proizvodni tok SMT, običajno nameščeni po reflowu. PCB se samodejno premika skozi sistem na transporterjih, brez ročnega ravnanja. Inšpekcijski programi so zasnovani tako, da ustrezajo hitrosti linije, pri čemer pogosto dajejo prednost doslednosti in ponovljivosti pred največjimi podrobnostmi slike.
Ker sistem deluje neprekinjeno, se rezultati pregledov generirajo v realnem času in jih je mogoče povezati s proizvodnimi podatki. Zaradi tega je vgrajeni rentgen del proizvodnega procesa in ne ločena kontrolna točka kakovosti.
Rentgenski sistemi brez povezave delujejo neodvisno od proizvodne linije in se zanašajo na ročno nalaganje in razkladanje plošč. Operaterji ali inženirji se odločijo, katere plošče bodo pregledali, kako dolgo jih bodo pregledovali in katere značilnosti bodo podrobno analizirali.
Ta prilagodljivost omogoča globlji pregled, vključno s pogledi pod kotom, več stopnjami povečave in daljšim časom analize na sklep. Sistemi brez povezave se običajno uporabljajo za vzorčenje, odpravljanje težav in inženirsko validacijo. Delujejo kot analitično orodje in ne kot inšpekcijska vrata, ki temeljijo na pretoku.

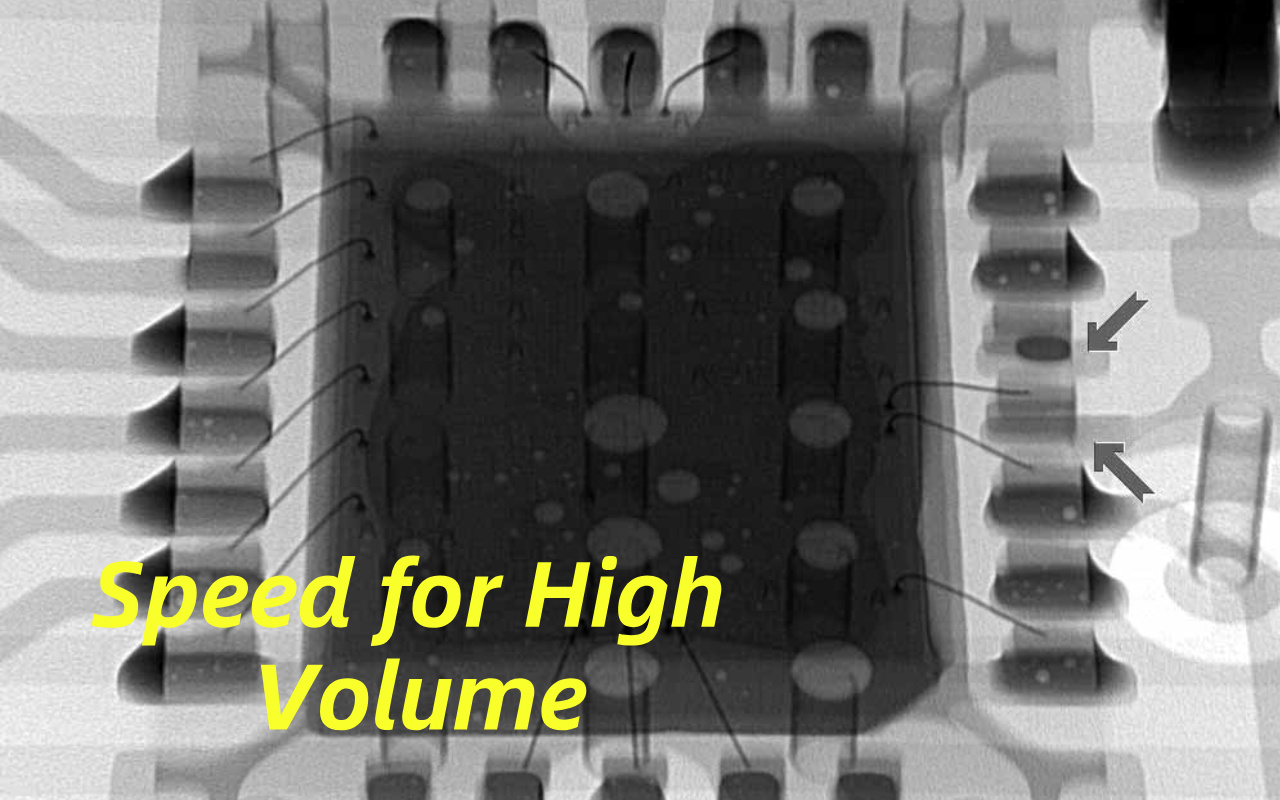

Najbolj očitna razlika med inline in offline rentgenom je hitrost pregleda. Inline sistemi so optimizirani za hitro in dosledno pregledovanje vsake plošče, medtem ko offline sistemi menjajo hitrost za podrobnosti. Ravni avtomatizacije se prav tako močno razlikujejo, pri čemer so vgrajeni sistemi, ki zahtevajo minimalno sodelovanje operaterja, sistemi brez povezave pa so v veliki meri odvisni od usposobljenih uporabnikov.
Kar zadeva potek dela, inline pregled podpira stalen nadzor proizvodnje, medtem ko offline pregled podpira odločanje in analizo temeljnih vzrokov. Te razlike neposredno vplivajo na to, kako naj bo vsak sistem nameščen v tovarni.

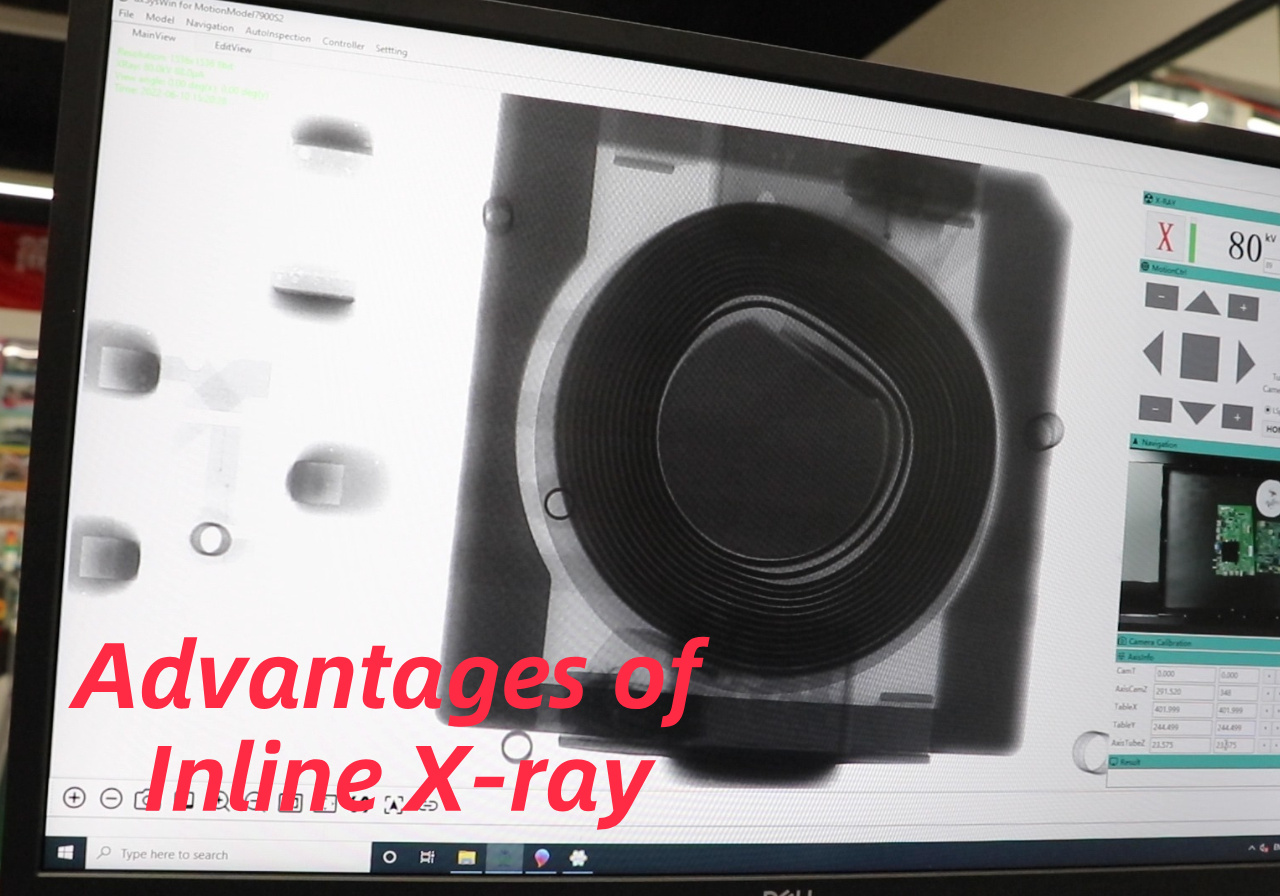

Inline rentgenski pregled omogoča tovarnam ohranjanje visoke proizvodnje brez žrtvovanja pokritosti pregledov. Ker se plošče samodejno pregledujejo, ko se premikajo skozi linijo, ni potrebe po ustavitvi proizvodnje ali preusmerjanju plošč za ročno ravnanje.
To je še posebej pomembno v okoljih z velikim obsegom, kjer lahko že kratke zamude zmotijo urnike dostave. Inline inšpekcija zagotavlja, da je nadzor kakovosti v koraku s proizvodnjo in ne tekmuje z njo. Pri številnih linijah za množično proizvodnjo ta zmogljivost sama po sebi upraviči naložbo.
Ena največjih prednosti vgrajenega rentgena je hitrost, s katero se napake odkrijejo in prijavijo. Težave, kot so prekomerna praznost, spajkalni most pod komponentami ali manjkajoča spajka, je mogoče prepoznati v nekaj minutah po pojavu.
To omogoča procesnim inženirjem, da se hitro odzovejo s prilagoditvijo parametrov tiskanja, postavitve ali preoblikovanja. Zgodnje odkrivanje preprečuje širjenje napak med velikimi serijami. Sčasoma te povratne informacije v realnem času bistveno stabilizirajo celoten postopek vzdrževalnega substrata.
Inline rentgenski sistemi so zasnovani za komunikacijo z drugo avtomatizirano opremo na liniji. Inšpekcijske podatke je mogoče povezati s tiskalnikom, monterjem ali informacijami o preoblikovanju za prepoznavanje trendov procesa. To podpira statistični nadzor procesa in dolgoročno izboljšanje donosa.
Ko je pravilno integriran, vgrajeni rentgen postane del sistema kakovosti z zaprto zanko in ne samostojen pregledovalnik. Rezultat je proizvodna linija, ki ne le zazna napake, temveč jih aktivno preprečuje.

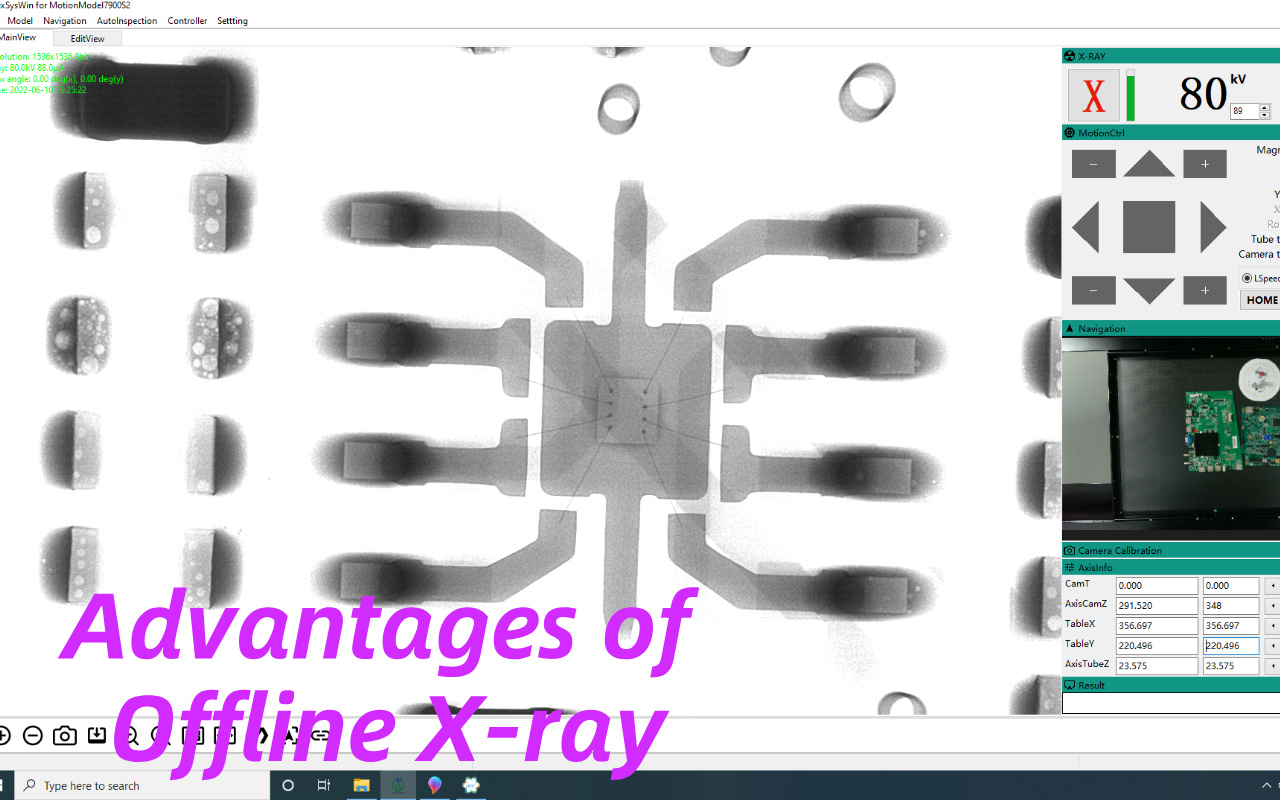

Rentgenski sistemi brez povezave omogočajo operaterjem, da porabijo več časa za vsako tarčo pregledovanja, kar neposredno pomeni večjo jasnost slike in več kotov pregleda. Inženirji lahko povečajo posamezne spajkalne spoje, obračajo poglede in pregledujejo kompleksne strukture plast za plastjo.
Ta raven podrobnosti je še posebej dragocena pri analizi praznin BGA, napak na glavi v blazini ali delnega nenamočenja, ki bi jih bilo težko razvrstiti v hitrem inline skeniranju. Pregled brez povezave podpira globlje razumevanje, ne le potrditev napak. Za inženirje kakovosti ta globina pogosto naredi razliko med ugibanjem in vedenjem.
Rentgen brez povezave je odličen v okoljih, kjer se izdelki pogosto spreminjajo ali kjer je potrebna inženirska analiza.
Običajno se uporablja za:
Predstavitev novega izdelka (NPI)
Validacija procesa
Analiza napak in preiskava temeljnih vzrokov
Ker je rentgen brez povezave ločen od glavne linije SMT , ne vpliva neposredno na hitrost linije ali čas delovanja. Plošče so izbrane za pregled po proizvodnji, s čimer se izognemo uvajanju novih ozkih grl. To olajša uvedbo sistemov brez povezave v obstoječe tovarne brez ponovne konfiguracije tekočih trakov ali postavitve linij.
Za objekte z omejeno površino ali nestabilnimi urniki proizvodnje ta ločitev zmanjša operativno tveganje. Inšpekcijski postopek ostane nadzorovan brez poseganja v dnevno proizvodnjo.

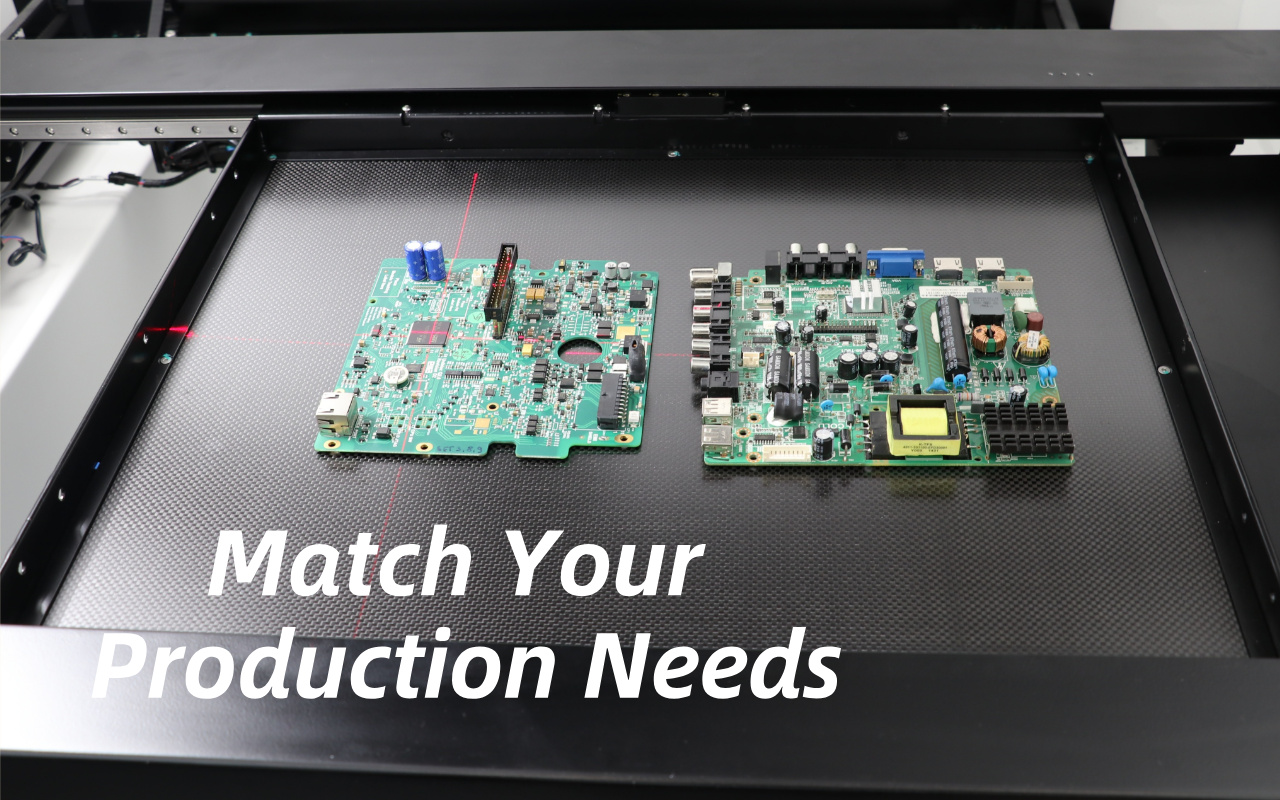

Medtem ko vgrajeni rentgen ponuja hitrost in avtomatizacijo, lahko postane ozko grlo, če ni ustrezno usklajen z zmogljivostjo linije. Če čas inšpekcijskega pregleda na ploščo preseže taktni čas linije, se oblikujejo čakalne vrste in motijo tok proizvodnje. Kompleksne plošče z več kontrolnimi točkami so še posebej nagnjene k tej težavi.
V nekaterih primerih inženirji zmanjšajo globino pregleda, da ohranijo hitrost, kar ogrozi odkrivanje napak. Brez skrbnega načrtovanja lahko inline pregledi nenamerno zamenjajo kakovost za pretok.
Rentgenski pregled brez povezave ne zagotavlja takojšnje povratne informacije proizvodni liniji. Ko se odkrijejo napake, je morda že dokončanih na desetine ali celo stotine plošč. Ta zamuda poveča obseg predelave in oteži analizo temeljnega vzroka.
Težave s procesom ostanejo skrite dlje časa, kar omogoča ponavljanje napak. Inšpekcija brez povezave deluje najbolje, če je pogostost napak majhna in je obseg proizvodnje obvladljiv.
Sistemi inline in offline zahtevajo naložbo, ki presega stroj sam. Inline sistemi pogosto zahtevajo dodaten transportni prostor in prizadevanja za integracijo, medtem ko so offline sistemi močno odvisni od usposobljenih operaterjev. Usposabljanje, programiranje in interpretacija podatkov povečujejo dolgoročne stroške.
Tovarne morajo upoštevati ne samo nabavno ceno, ampak tudi operativne režijske stroške. Neupoštevanje teh dejavnikov pogosto vodi do premalo izkoriščene opreme.

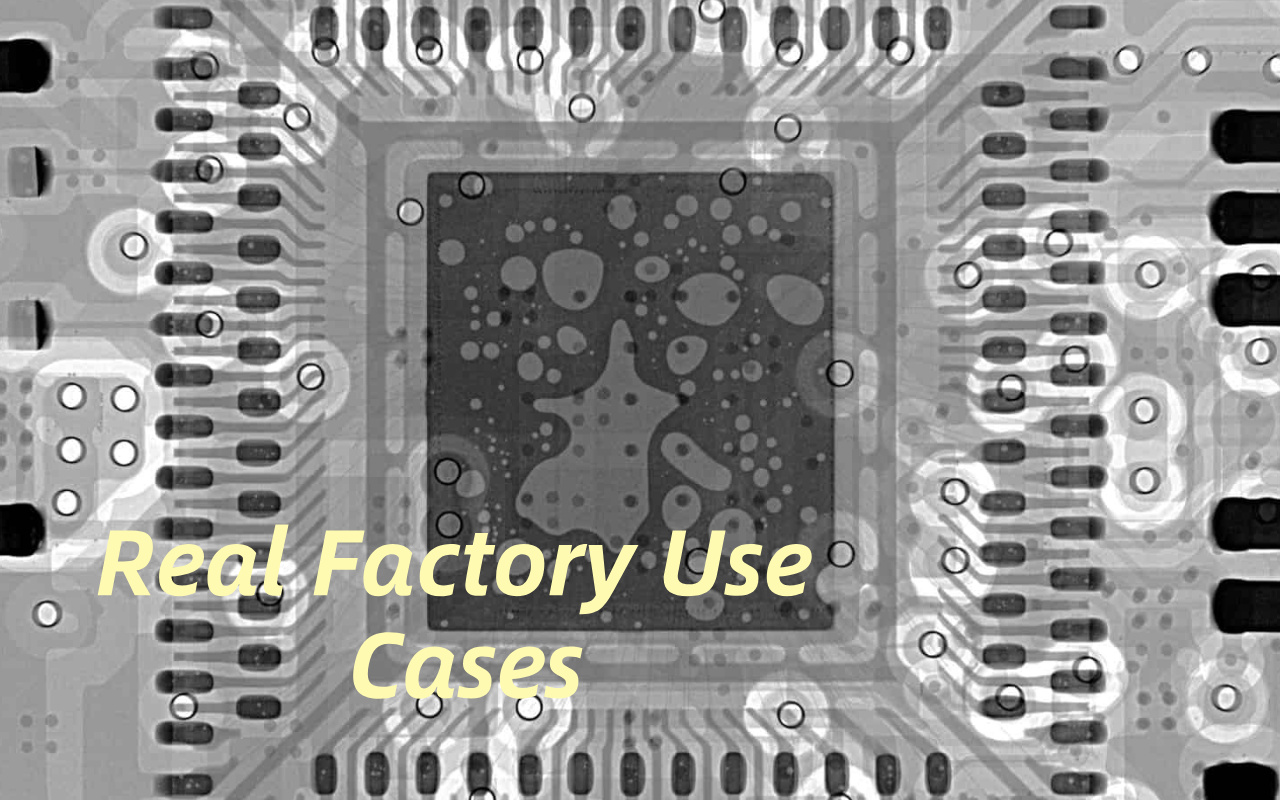

Obseg proizvodnje je eden najpomembnejših dejavnikov pri izbiri med inline in offline rentgenom. Visokoserijska, stabilna proizvodnja daje prednost internemu pregledu zaradi svoje hitrosti in avtomatizacije. Izdelki z majhno količino ali izdelki, ki se pogosto spreminjajo, imajo več koristi od prilagodljivosti brez povezave.
Linije z visoko mešanico pogosto težko upravičijo trud vgrajenega programiranja za vsak izdelek. Usklajevanje inšpekcijske strategije z dejansko realnostjo proizvodnje preprečuje zapravljanje virov.
Vse napake ne zahtevajo enakega pristopa pregleda. Če je vaša glavna skrb nadzor odstotka praznine v serijsko proizvedenih BGA, vgrajeni rentgen zagotavlja hitro in dosledno spremljanje. Če potrebujete podrobno analizo občasnih ali zapletenih okvar, so sistemi brez povezave učinkovitejši.
Razumevanje prevladujočih načinov napak je ključnega pomena. Inšpekcija mora biti usmerjena na tveganje, ne pa delovati na slepo.
Inline sistemi običajno zahtevajo večjo vnaprejšnjo naložbo in fizično integracijo v linijo. Offline sistemi ponujajo nižje vstopne ovire in jih je mogoče postopoma razširiti. Vendar je treba prihodnjo rast upoštevati že od začetka.
Tovarna, ki načrtuje znatno povečanje obsega, lahko hitro preraste strategijo brez povezave. Izbira z mislijo na dolgoročno razširljivost se izogne dragim ponovnim naložbam.

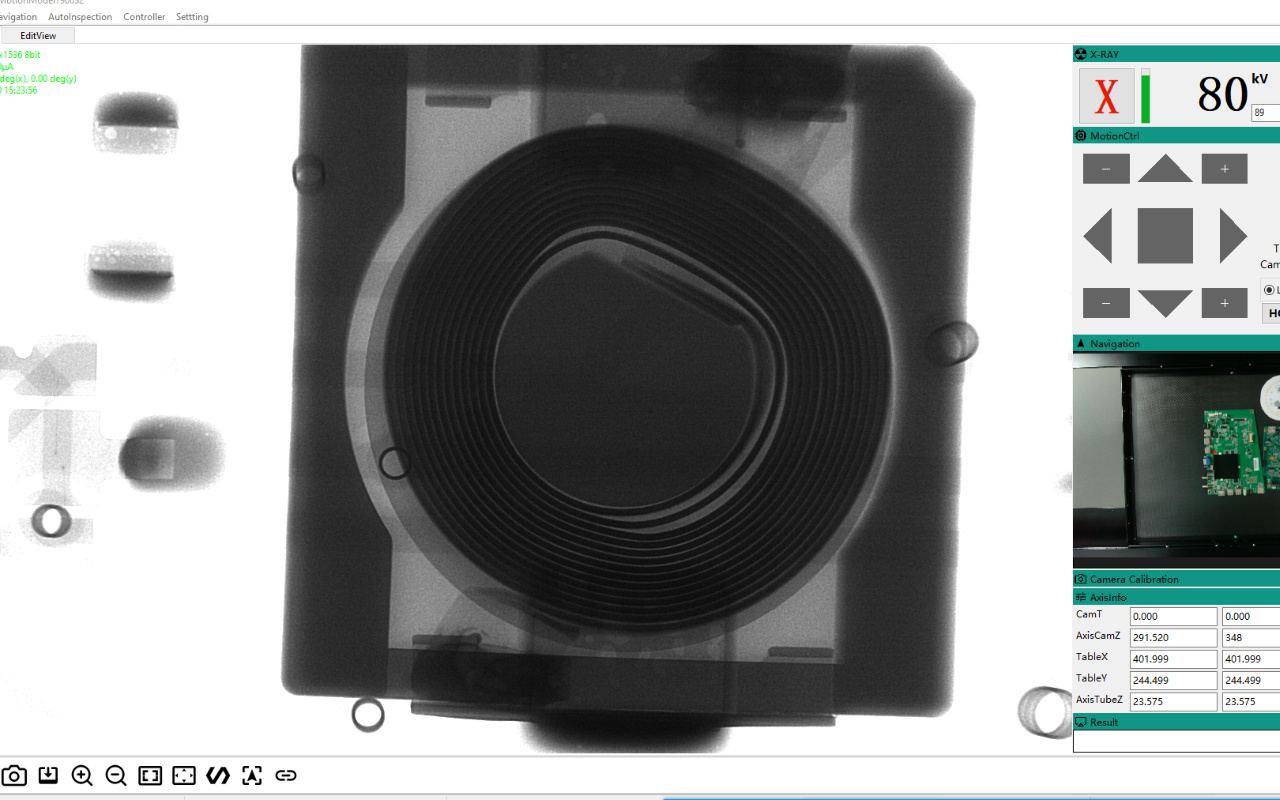

Pri obsežni avtomobilski proizvodnji je pogosto nujen vgrajeni rentgenski pregled. Nenehno spremljanje zagotavlja, da kakovost spajkalnega spoja ostane stabilna na tisoče plošč na izmeno. Povratne informacije v realnem času omogočajo hiter popravek, preden napake dosežejo stranko.
Inline pregled postane del hrbtenice zagotavljanja kakovosti. V tem okolju samo pregledovanje brez povezave ne zadošča.
Proizvajalci medicinske elektronike pogosto dajejo prednost sledljivosti in globoki analizi napak pred neobdelano količino. Rentgen brez povezave omogoča inženirjem, da podrobno pregledajo kritične plošče in dokumentirajo rezultate glede skladnosti.
Strategije vzorčenja so skrbno načrtovane in ne popolnoma avtomatizirane. Ta pristop usklajuje globino pregleda s prilagodljivostjo proizvodnje. Vgrajeni pregled bo morda še vedno dodan pozneje, ko se obseg poveča.
Številne tovarne končno sprejmejo hibridni pristop, ki združuje inline in offline rentgen. Inline sistemi skrbijo za rutinsko spremljanje proizvodnje, medtem ko offline sistemi podpirajo analizo napak in inženirske preiskave.
Ta delitev dela povečuje učinkovitost inšpekcijskih pregledov in globino znanja. Hibridne strategije prav tako zmanjšajo pritisk na posamezen sistem. Za rastoče tovarne ta pristop ponuja najboljše dolgoročno ravnotežje.
Inline X-ray podpira hitrost, avtomatizacijo in nadzor v realnem času
Rentgen brez povezave ponuja prilagodljivost, ločljivost in analitično globino
Prava izbira je odvisna od količine, mešanice izdelkov in tveganja kakovosti
Hibridne strategije pogosto zagotavljajo najboljše dolgoročno ravnotežje
ja Številne tovarne uporabljajo inline inšpekcijo za spremljanje proizvodnje in offline sisteme za poglobljeno analizo in odpravljanje težav.
3D-inšpekcija izboljša odkrivanje napak v obeh konfiguracijah, vendar je treba čas inšpekcijskega pregleda in zahteve glede ravnanja s podatki skrbno upoštevati.
Inline sistemi zahtevajo strožje upravljanje časa delovanja, medtem ko sistemi brez povezave ponujajo večjo prilagodljivost pri načrtovanju vzdrževanja.
Inšpekcijski pregled brez povezave lahko izpolni potrebe po skladnosti, če so načrti inšpekcijskih pregledov in strategije vzorčenja pravilno opredeljeni.
Donosnost naložbe ne sme upoštevati le stroškov opreme, temveč tudi prihranke pri delu, zmanjšanje napak, izogibanje predelavi in učinkovitost proizvodnje.
