Večine težav s praznino BGA ni mogoče najti tam, kjer so nastale.
Najdejo jih veliko pozneje – potem ko so bili izdelki poslani, obremenjeni in vrnjeni brez očitne razlage.
Tovarne pogosto pravijo, da 'pregledujejo' praznine. V resnici mislijo, da snemajo dokaze naknadno . Praznina je že tam. Proces, ki ga je ustvaril, se je že premaknil.
Da bi razumeli, zakaj se praznine vedno znova pojavljajo, morajo inženirji pogledati mimo rezultatov pregleda in pregledati mehanizem, ki stoji za njim. To zahteva razumevanje ne samo tega, kaj prikazuje rentgenska slika, temveč tudi, kako rentgenski pregled deluje v elektroniki in kako se njegovi podatki lahko uporabijo kot povratne informacije in ne kot presoja.
Ko se pregled z rentgenskimi žarki obravnava kot orodje za povratne informacije namesto prehoda za sprejem/neuspeh, postane mogoče izslediti nastanek praznin nazaj do njihovega izvora in preprečiti, da bi se ista napaka ponovno pojavila.
BGA praznine so nevarne ravno zato, ker se na začetku obnašajo vljudno.
Ne povzročajo kratkih stikov, ne prekinjajo signalov in se ne oglašajo med funkcionalnim testiranjem.
Plošča se vklopi. Številke izgledajo normalno. Vsi gredo naprej.
Namesto tega praznina čaka.
Nahaja se znotraj spajkalnega spoja, zmanjšuje kontaktno površino in koncentrira napetost, medtem ko izdelek vstopi v resnično življenje – toplota, obremenitev, vibracije in čas.
Do takrat, ko sklep začne odpovedovati, je proces, ki ga je ustvaril, že zdavnaj mimo in dokazi so zakopani.
Ta zamuda ni fizikalna nesreča.
To je razlog, da praznine uhajajo iz tovarn in se vračajo kot težave z zanesljivostjo.
Praznina ne oslabi spajkalnega spoja enakomerno.
Ustvarja neravnovesje – toplotno, mehansko in na koncu strukturno.
Toplota se trudi uiti skozi spoj z notranjimi votlinami.
Napetost se kopiči na robovih praznine, namesto da bi se naravno širila skozi spajko.
Pri termičnem kroženju te napetostne točke postanejo izvor razpok.
Neuspeh je redko dramatičen.
Kaže se kot občasno vedenje, napake, občutljive na temperaturo, ali zgodnja utrujenost v življenju, ki kljubuje preprosti razlagi.
Zato so napake, povezane s prazninami, pogosto napačno diagnosticirane kot težave s kakovostjo komponent in ne kot težave s procesom.
Praznina ne oslabi spajkalnega spoja enakomerno.
Ustvarja neravnovesje – toplotno, mehansko in na koncu strukturno.
Toplota se trudi uiti skozi spoj z notranjimi votlinami.
Napetost se kopiči na robovih praznine, namesto da bi se naravno širila skozi spajko.
Pri termičnem kroženju te napetostne točke postanejo izvor razpok.
Neuspeh je redko dramatičen.
Kaže se kot občasno vedenje, napake, občutljive na temperaturo, ali zgodnja utrujenost v življenju, ki kljubuje preprosti razlagi.
Zato so napake, povezane s prazninami, pogosto napačno diagnosticirane kot težave s kakovostjo komponent in ne kot težave s procesom.
Električno testiranje lahko samo potrdi, da je vezje povezano, ne pa tudi, ali bo spajkalni spoj preživel dolgotrajno obremenitev.
AOI se sooča z bolj temeljno omejitvijo: preprosto ne more videti notranjosti paketov, ki se končajo na dnu.
Zato številne kritične napake, povezane z BGA, ostanejo nevidne samo za optični pregled, kot je jasno razloženo v rentgenskem žarku proti AOI: katere napake so nevidne za optični pregled.
Posledično se okvare, povezane s prazninami, pogosto napačno diagnosticirajo kot težave s kakovostjo komponent in ne kot težave, povezane s procesom.
Večina razprav o prazninah se začne in konča z odstotkom.
To je priročno, merljivo in pogosto zavajajoče.
Dva spajkalna spoja imata lahko enak odstotek praznin in se na terenu obnašata popolnoma različno.
Praznina s središčem pod kroglo ovira toplotni tok veliko bolj kot več manjših praznin ob robovih.
Porazdelitev pripoveduje zgodbo, ki je same številke ne morejo.
Rentgen ne meri le količine.
Razkriva strukturo – in struktura določa vedenje.
Ena sama velika praznina deluje kot razpoka v steklu.
Stres se ne širi okoli njega; se zbira.
Več majhnih praznin, enakomerno porazdeljenih, lahko zmanjša količino spajke, vendar še vedno omogoča porazdelitev obremenitve.
Razlika ni teoretična - kaže se v življenjski dobi ob utrujanju in toplotni odpornosti.
Brez rentgenskega slikanja sta ti dve stanji videti enaki testom na koncu.
Pri rentgenskem slikanju je razlika očitna in ukrepljiva.
Posamezna rentgenska slika je fotografija.
Serija slik je časovnica.
Ko se vedenje praznine ponavlja med ploščami, to kaže na stabilen proces, vendar pomanjkljiv.
Ko se sčasoma postopoma premika, signalizira obrabo, kontaminacijo ali lezenje parametra.
Doslednost trenda je tam, kjer rentgen preneha biti pregled in začne biti nadzor.
Inženirjem ne pove le, kaj se je zgodilo, ampak tudi, ali se poslabša.

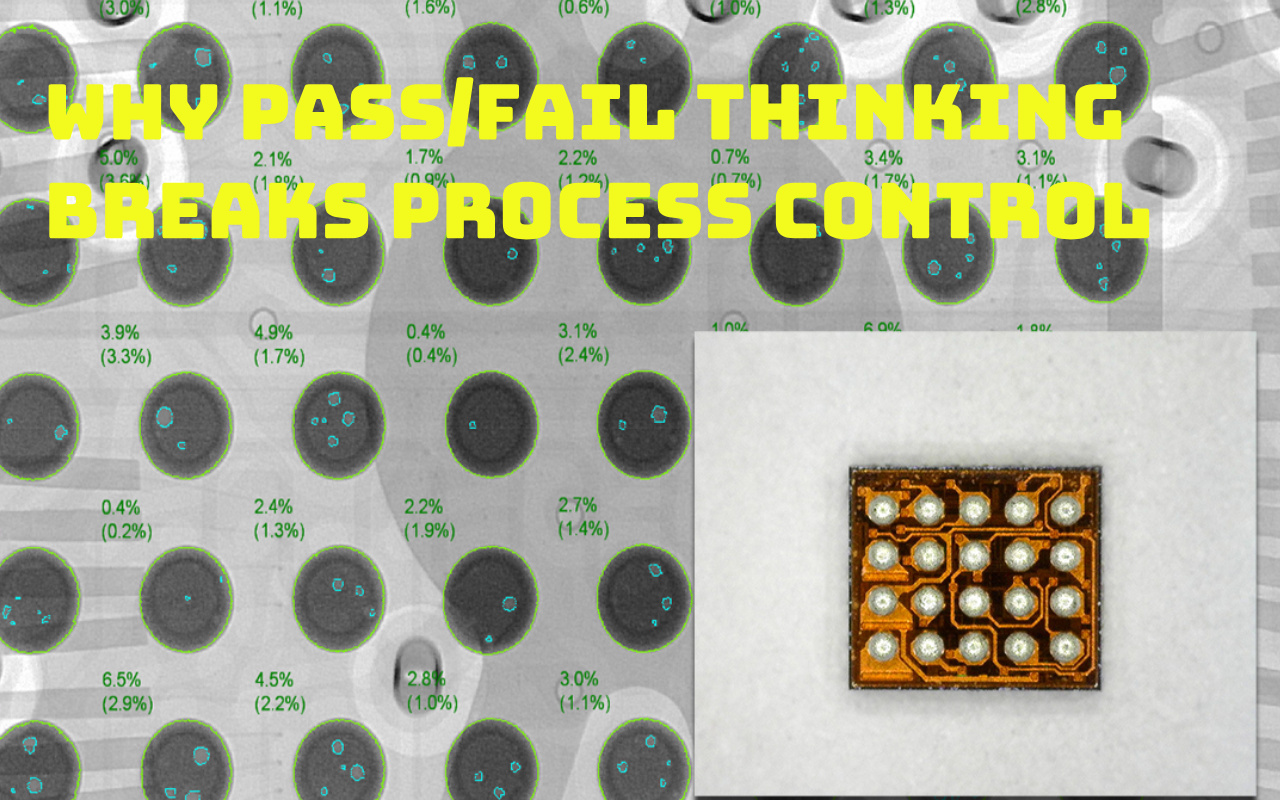

Standardi določajo minimalno mejo med sprejemljivim in nesprejemljivim.
Ne definirajo odličnosti, stabilnosti ali marže.
Proces, ki živi tik pod mejo, ni zdrav – je krhek.
Vendar številne tovarne upoštevanje meril IPC obravnavajo kot dokaz, da nič ne potrebuje pozornosti.
Rentgen razkrije, kako blizu je proces temu robu.
Ignoriranje teh informacij je izbira in ne omejitev.
Uspešno ali neuspešno je preprosto.
Realnost ni.
Procesi tečejo tiho.
Prilepi starosti. Nošenje šablon. Profili se premikajo.
Nobeden od njih ne povzroči takojšnje okvare, vendar vsi puščajo prstne odtise znotraj spajkalnega spoja.
Binarne presoje izbrišejo te prstne odtise.
Analiza trendov jih ohranja.
Če se pravilno uporablja, rentgen odgovori na eno samo pomembno vprašanje:
Kaj je proces dejansko ustvaril?
Ko se parametri spremenijo, rentgen potrdi, ali je sprememba pomembna.
Ko se materiali spremenijo, se pokaže posledica, ne namena.
Ta povratna zanka nadomešča argumente z dokazi.
Kontrolo procesa spremeni iz prepričanja v opazovanje.
Nastajanje praznin se pogosto začne, preden se komponenta sploh dotakne plošče.
Neskladen volumen paste pomeni nedosledno razpoložljivost toka.
Slabo sproščanje ujame ostanke tam, kjer bi morali uhajati plini.
Rentgen ne diagnosticira tiskanja neposredno, vendar razkrije njegov izid.
Ko se vzorci praznin ponavljajo, tisk pogosto govori skozi spajkalni spoj.
Postavitev določa, kako se spajka lahko premika.
Prevelika sila omejuje pretok. Premalo omogoča neravnovesje.
Koplanarnost komponent odloča o tem, ali je kolaps enakomeren ali kaotičen.
Ti učinki so subtilni, nevidni med namestitvijo in nesporni pod rentgenskim slikanjem.
Spoj si zapomni, kaj je postavitev pozabila.
Reflow ne ustvarja toliko praznin, ampak razkrije, ali so prejšnje faze pravilno pripravile spoj.
Zaradi nezadostnega predgretja je tok neaktiven.
Agresivne rampe ujamejo pline, preden je možen pobeg.
Rentgenska povratna informacija loči potrebne prilagoditve od vraževerja.
Če se praznina ne spremeni, je vzrok drugje.

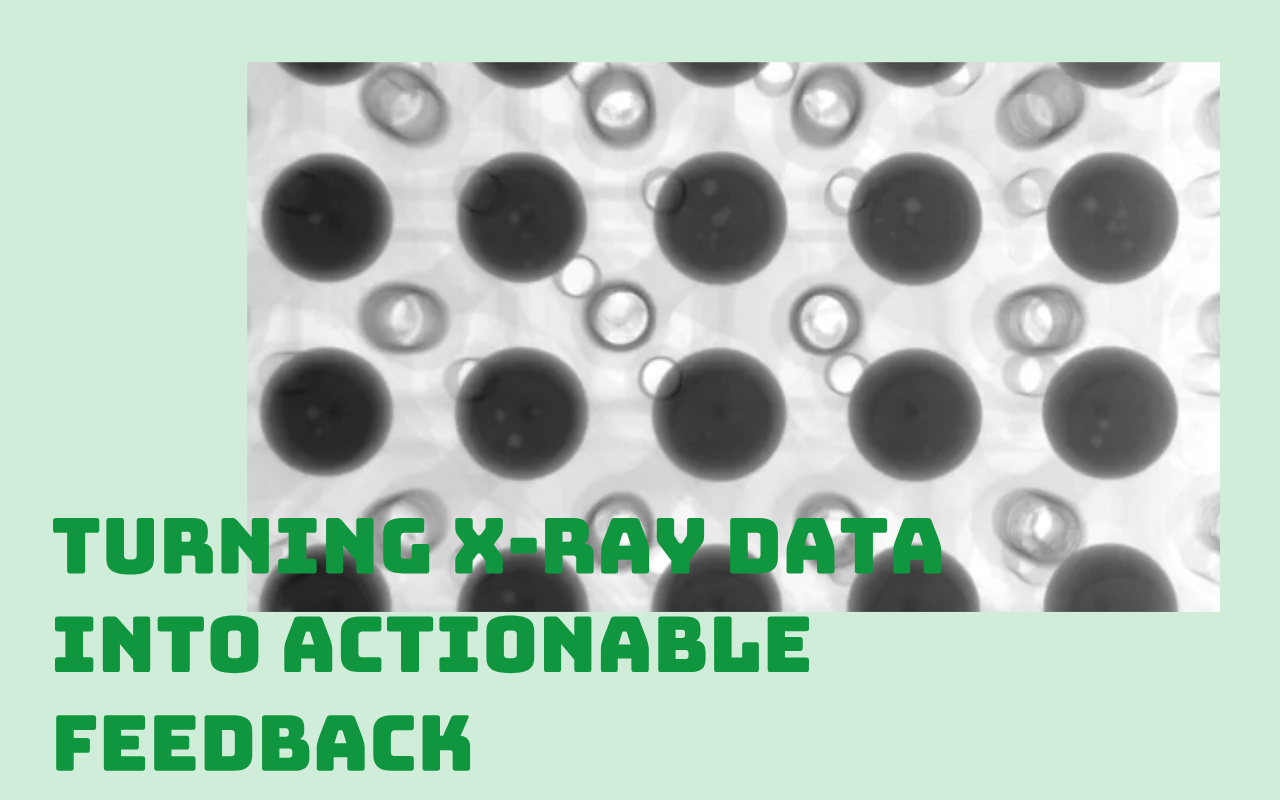

Preden lahko proces izboljšamo, ga moramo najprej razumeti.
Mnoge tovarne preskočijo ta korak in preidejo neposredno na prilagajanje, v upanju, da bo naslednja sprememba prava.
Prazna osnovna črta ni cilj. Je opis realnosti.
Beleži, kaj proces proizvede, ko teče normalno, z nedotaknjenimi prednostmi in pomanjkljivostmi.
Ta osnovna linija mora vključevati variacije – dobre plošče, povprečne plošče in obrobne plošče – ker težave z zanesljivostjo ne izvirajo iz povprečij.
Brez izhodišča inženirji nimajo referenčne točke.
Vsako nihanje se zdi nujno, vsako odstopanje sumljivo.
Z izhodiščem postane sprememba merljiva, izboljšanje pa premišljeno namesto čustveno.
Ena rentgenska slika odgovori samo na eno vprašanje: kaj se je zgodilo s to ploščo?
Proizvodnja pa ni izdelana iz posameznih desk.
Praznine postanejo smiselne, ko se skozi čas ponavljajo, odnašajo ali združujejo.
Počasen naraščajoči trend pogosto nakazuje obrabo šablone, staranje paste ali toplotno neravnovesje veliko preden se pojavijo okvare.
Ta zgodnja opozorila so nevidna, če inženirji gledajo samo na posamezne rezultate.
Spremljanje trendov preusmeri pozornost z krivde na vedenje.
Inženirjem pove, ali je proces stabilen, ali se slabša ali se odziva na poseg.
To je trenutek, ko rentgen preneha biti pregled in postane predvidevanje.
Vsaka sprememba procesa je trditev: to bo izboljšalo stvari.
Rentgen je način, kako se ta trditev testira.
Brez preverjanja se prilagoditve kopičijo in vplivajo na nepredvidljive načine.
Inženirji izgubijo zaupanje, ker ne morejo reči, katera sprememba je bila pomembna in katera ni prinesla nič.
Rentgenska povratna informacija povrne jasnost tako, da poveže vzrok s posledico.
Ko se obnašanje praznine po prilagoditvi ne spremeni, je sporočilo preprosto: glavni vzrok je drugje.
Ta poštenost prihrani čas, prepreči čezmerne popravke in ščiti stabilnost procesa.
Dokazi nadomestijo argumente in napredek postane ponovljiv.

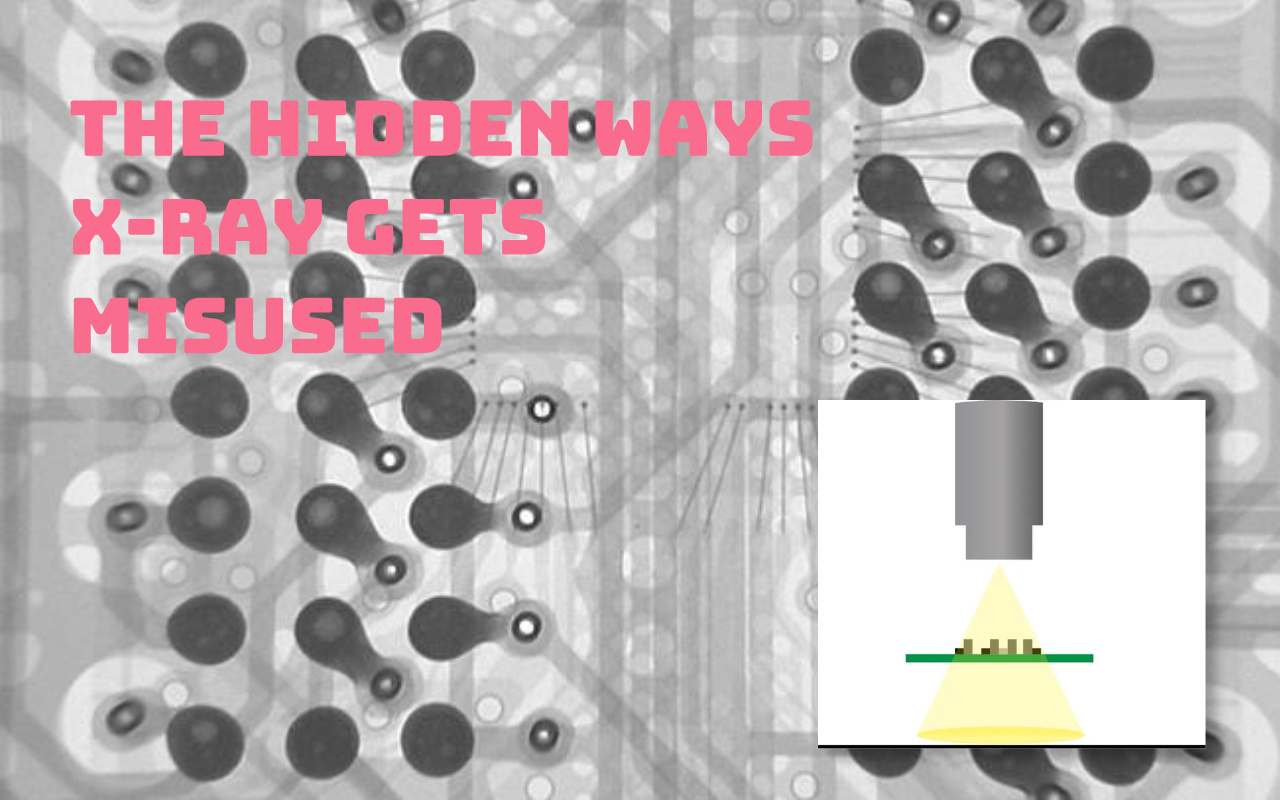

Povprečja so udobna, ker poenostavijo kompleksnost.
Iz istega razloga so tudi nevarni.
Sprejemljivo povprečje lahko prikrije skrajne primere, ko zanesljivost začne padati.
Nekaj spojev s kritičnimi praznimi strukturami lahko tiho obstaja pod pomirjujočo številko.
Tako procesi prestanejo revizije in še vedno zavrnejo stranke.
Rentgenske slike razkrivajo porazdelitev, ne le magnitude.
Ignoriranje teh informacij ni tehnična omejitev – je izbira.
In le redko je modro.
Ko se rentgen uporabi šele po pojavu težave, postane zgodovinski zapis.
Pojasnjuje, kaj je šlo narobe, vendar je prepozno, da bi to preprečili.
Do trenutka, ko napaka sproži inšpekcijo, so se lahko materiali spremenili, oprema je morda zamaknila in pogoji morda ne ustrezajo več.
Analiza temeljnih vzrokov postane špekulativna namesto natančna.
Preventivni pregledi, tudi pri nizki frekvenci, spremenijo to dinamiko.
Inženirjem omogoča, da prepoznajo vzorce, preden postanejo incidenti.
Razlika ni v stroju, ampak v času uporabe.
Podatki morajo pojasnjevati procese, ne pa pripisovati krivde.
Ko se rezultati rentgenskega slikanja uporabljajo za kazanje s prstom, se učenje ustavi.
Operaterji prilagodijo vedenje, da se izognejo nadzoru, namesto da bi izboljšali rezultate.
Inženirji postanejo previdni namesto radovedni.
Postopek postane tog, ne boljši.
Zmanjšanje praznine zahteva odprtost.
Rentgen je treba obravnavati kot nevtralen dokaz – kaj je proces ustvaril, ne pa kdo je spodletel.
Le tako je lahko izboljšanje trajno.

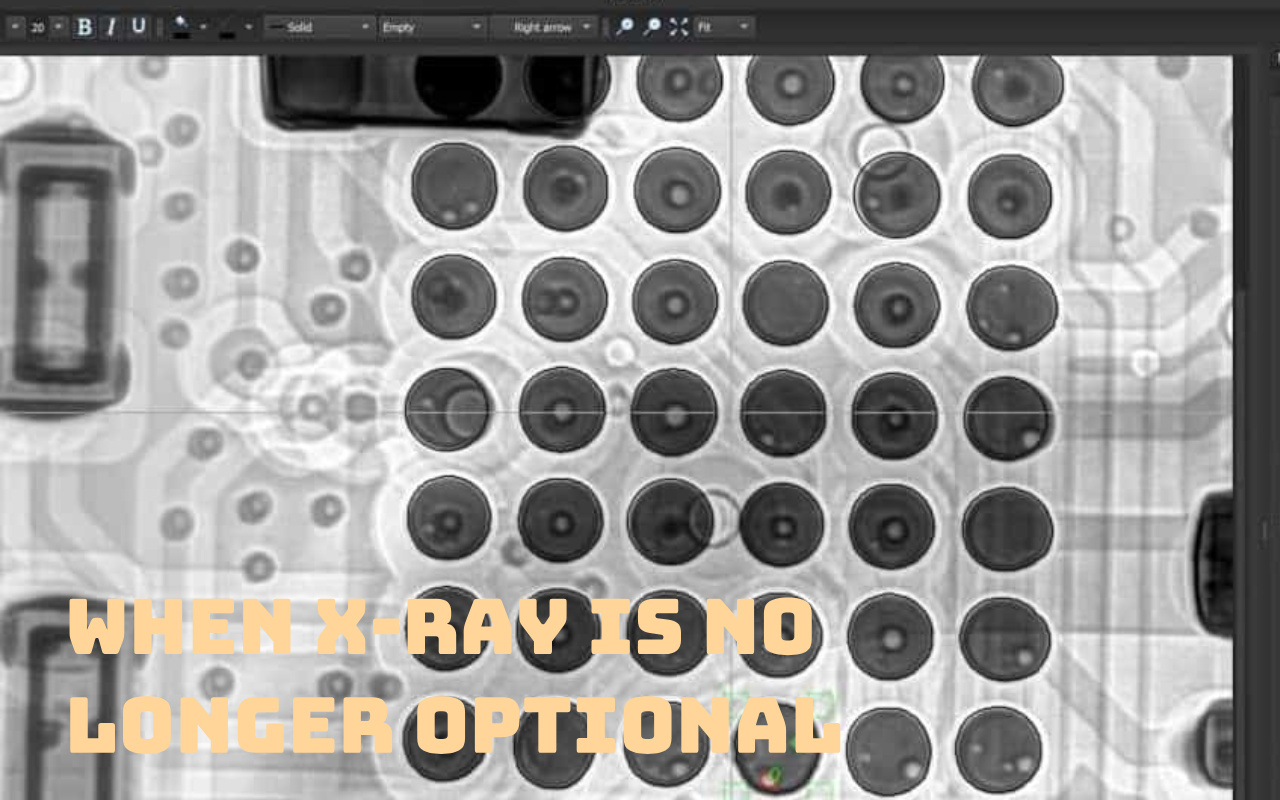

V visokozmogljivih sklopih so spajkalni spoji del toplotnega sistema.
Praznine prekinejo pretok toplote enako zanesljivo kot slabi hladilniki.
Brez rentgenske povratne informacije ostanejo te prekinitve nevidne, dokler se zmogljivost ne zmanjša.
Na tej točki korektivni ukrep ni več preventivni – je obvladovanje škode.
Za toplotno kritične modele ugibanje ni sprejemljivo.
Rentgenska povratna informacija zagotavlja vidljivost, ki je potrebna za nadzor nad tem, česar s površine ni mogoče videti.
V teh primerih pregled ni neobvezen – je temelj.
Čas je neprizanesljiv pri izdelkih z dolgo življenjsko dobo.
Majhne nepopolnosti rastejo zaradi ponavljanja, vročine in vibracij.
Industrije, ki zahtevajo zanesljivost, to razumejo.
Zahtevajo dokaze ne le o skladnosti, ampak tudi o nadzoru.
Rentgenske povratne informacije zagotavljajo te dokaze s prikazom obnašanja notranjega sklepa skozi čas.
Zato ti sektorji ne sprašujejo, ali je potreben rentgen.
Sprašujejo, kako se uporablja.
Razlika je pomembna.
Ko plošče postajajo debelejše in kompleksnejše, postane toplotno obnašanje manj intuitivno.
Toplota ne teče več enakomerno. Uhajanje plina postane nepredvidljivo.
To, kar nameravajo inženirji med reflowom, pogosto ni tisto, kar se dejansko zgodi pod paketom.
Rentgen razkrije to vrzel med namero in izidom.
V kompleksnih ploščah vidljivost ni luksuz.
To je edini način, da domneve nadomestimo z razumevanjem.
Ko rentgenski podatki vstopijo v SPC, praznine niso več presenečenje.
Postanejo trendi, meje in signali.
Kontrolne karte spremenijo pregled v spremljanje.
Inženirji ne čakajo več, da se pojavijo napake – opazujejo razvoj obnašanja.
To je razlika med odzivom na neuspeh in upravljanjem procesa.
SPC ne sprejema odločitev.
Zaradi tega so odločitve neizogibne.
Samo rentgen pokaže posledice, ne vzrokov.
Povezanost ustvarja pomen.
Ko trende praznine primerjamo s podatki o tiskanju, se pokažejo vzorci.
Ko so povezani s profili preoblikovanja, postanejo razlage jasnejše.
Korelacija zoži iskalni prostor in pospeši popravljanje.
Izolirani podatki zmedejo.
Povezani podatki učijo.
Prizadevanje za nič praznin pogosto destabilizira proizvodnjo.
Vsaka majhna prilagoditev vnaša novo negotovost.
Stabilen proces s predvidljivim obnašanjem praznine je veliko bolj dragocen kot nestabilen proces, ki lovi popolnost.
Rentgenska povratna informacija pomaga definirati to okno stabilnosti in ohranja proces znotraj njega.
Zanesljivosti ne dosežemo z odpravo vsake nepopolnosti.
Doseže se z doslednim nadzorom tistih, ki so pomembni, skozi čas.
Rentgen razkrije praznine, vendar jih ne popravi – le sistematična povratna informacija zapre poti nastanka.
Prehod z uspešnosti/neuspeha na nadzor na podlagi trenda; povezati praznine s tiskanjem, namestitvijo in prelivanjem; uporabite zmogljiva orodja, kot je ICT-7900, za hitre in natančne podatke.
Ciljajte na dosledno nizko praznjenje kot dokaz obvladovanja procesa, zlasti v aplikacijah z visoko zanesljivostjo.
Standardi IPC obravnavajo >25 % praznjenja v kateri koli posamezni krogli kot napako za izdelke razreda 3, vendar je to minimalno izhodišče. Ozadje: Omejitev izhaja iz študij zanesljivosti, ki kažejo povečano tveganje nad to ravnjo za toplotne in mehanske obremenitve. V praksi zmogljivi procesi dosegajo <15 % povprečja, pri čemer nobena žoga ne presega 20 %. Primer uporabe: v avtomobilskih napajalnih modulih inženirji pogosto zategnejo termične krogle na <10 %, da zagotovijo širjenje toplote, preverjeno s pospešenim testiranjem življenjske dobe, ki povezuje manjše praznine z daljšimi cikli do okvare.
Ne — nekaj praznjenja je neločljivo povezano zaradi izločanja plinov in materialne fizike. Ozadje: Celo optimizirane paste z nizko praznostjo in vakuumsko reflow puščajo sledi. Načelo: Ko hlapne snovi uhajajo iz staljene spajke, nastanejo praznine; popolna izločitev bi zahtevala spajkanje brez fluksa, kar je nepraktično. Primer: vodilne črte z uporabo dušika, podaljšanega namakanja in paste z malo prazninami rutinsko dosežejo <5 % povprečja, vendar nikoli nič; cilj je predvidljiv, uriniranje z majhnim učinkom in ne odsotnost.
Dnevno vzorčenje ali vzorčenje na izmeno med stabilno proizvodnjo; 100% na nove sklope ali po spremembah. Ozadje: Statistična kontrola procesa zahteva dovolj vzorcev za zgodnje odkrivanje premikov. Načelo: spremljanje trendov hitreje ujame nihanja kot preverjanja na koncu vrstice. Primer: Linije z velikim obsegom pregledajo prvi kos in vsakih 50–100 plošč ter celotne serije po spremembi profila ali materiala, pri čemer vrnejo podatke v nekaj urah, da preprečijo odpad.
Ne – tiskanje in izbira materialov pogosto prineseta večje dobičke. Ozadje: Viri praznin zajemajo celotno procesno verigo. Načelo: Podaljšano namakanje pomaga pri izločanju plinov, vendar premajhen volumen paste ali slabo sproščanje na začetku ujame več plina. Primer: en obrat je zmanjšal praznine z 22 % na 8 % samo z optimizacijo odprtin šablone in izbire paste; nadaljnje zmanjšanje na <5 % je zahtevalo le manjše podaljšanje namakanja, kar dokazuje, da so navzgornji popravki pogosto bolj učinkoviti.
Inline obravnava velike količine uspešno/neuspešno in osnovne meritve; brez povezave zagotavlja globljo diagnostiko. Ozadje: Obstajajo kompromisi med hitrostjo in ločljivostjo. Načelo: Inline sistemi se integrirajo v linije za podatke v realnem času, vendar nimajo nagibnih/poševnih pogledov in večje povečave enot brez povezave, potrebnih za prepoznavanje vzorcev vzroka. Primer: produkcija uporablja inline za spremljanje trendov in opozorila; inženiring potegne vzorce na postaje brez povezave, kot je ICT-7900, za podrobno preslikavo praznin in korelacijske študije.
