V mnogih projektih proizvodnje močnostne elektronike ima odločitev o liniji SMT le eno pravo priložnost, da je prava. Posledice napačne konfiguracije se pogosto ne pokažejo takoj. Namesto tega se tiho pojavijo mesece ali celo leta pozneje – zaradi padajočega izkoristka, nestabilne kakovosti spajkanja, povečanega predelave in naraščajočih donosov na terenu.
Zato je izbira proizvodne linije SMT za PCBA močnostne elektronike bistveno drugačna od izbire linije za potrošniško elektroniko ali komunikacijske izdelke.
V proizvodnji močnostne elektronike cilj ni doseganje najvišje hitrosti umestitve ali najnižje začetne naložbe. Pravi cilj je zgraditi proizvodni sistem, ki lahko stabilno deluje pod toplotnimi obremenitvami, upravlja s težkimi in visokozmogljivimi komponentami ter vzdržuje dosledno kakovost v dolgem življenjskem ciklu izdelka.
PCBA za močnostno elektroniko se pogosto uporabljajo v industrijskih napajalnikih, sistemih za shranjevanje energije, motornih pogonih, opremi za polnjenje električnih vozil, pretvornikih za obnovljivo energijo in industrijski avtomatizaciji. Ti izdelki običajno vključujejo debele PCB-je, velike bakrene površine, visokotokovne poti in napajalne naprave, kot so MOSFET-ji, IGBT-ji, transformatorji in veliki elektrolitski kondenzatorji. Kakršna koli slabost v kakovosti spajkanja, termičnem nadzoru ali mehanski stabilnosti lahko privede do zgodnjih okvar, varnostnih tveganj ali dragih vrnitev na polje.
Za proizvajalce, inženirje in ekipe za nabavo izbira napačne linije SMT pogosto povzroči skrite dolgoročne stroške: pogosto predelavo, nestabilne donose, zamik procesa ali celo prisilno preoblikovanje linije, ko se proizvodnja poveča. Ta članek zagotavlja praktičen, k odločanju usmerjen okvir za izbiro linije SMT posebej za PCBA močnostne elektronike, pri čemer se osredotoča na zanesljivost, razširljivost in celotno zmogljivost življenjskega cikla, ne pa na kratkoročne meritve.
Pred razpravo o izbiri opreme je bistveno razumeti, zakaj močnostna elektronika PCBA postavlja višje zahteve za proizvodne linije SMT kot tipični elektronski izdelki.
Plošče močnostne elektronike običajno uporabljajo PCB debeline 2,0–3,2 mm ali več, pogosto v kombinaciji s težkimi bakrenimi plastmi. Te značilnosti pomembno vplivajo na prenos toplote med reflow spajkanjem. V primerjavi s tankimi potrošniškimi PCB-ji se debele plošče segrevajo počasneje in ohlajajo manj enakomerno, kar povečuje tveganje za nezadostno omočenje spajk, hladne spoje ali čezmerne toplotne gradiente.
Za razliko od mobilnih izdelkov ali izdelkov IoT, v katerih prevladujejo komponente majhnih čipov, PCBA za močnostno elektroniko vključujejo velike pakete, kot so DPAK, naprave serije TO, napajalni moduli, transformatorji in visoki kondenzatorji. Te komponente uvajajo izzive pri stabilnosti vzemi in postavi, izbiri šob, natančnosti namestitve in premikanju po namestitvi pred strjevanjem spajke.
Izdelki močnostne elektronike so pogosto zasnovani za neprekinjeno delovanje 5–10 let ali več. To pomeni, da so zanesljivost spajkalnega spoja, odpornost na toplotne cikle in dolgoročna doslednost postopka veliko bolj kritični kot kratkoročni pretok. Obroben postopek SMT, ki se med začetno proizvodnjo zdi sprejemljiv, lahko sčasoma postane resna težava.
Številni PCBA za močnostno elektroniko zahtevajo kombinacijo SMT in postopkov skozi luknje (THT). Veliki transformatorji, visokotokovni konektorji in mehanske komponente so pogosto nameščeni po reflowu SMT, zaradi česar je zgodnje načrtovanje postavitve linije in integracija procesa bistvena.
Ključni zaključek za SMT močnostne elektronike:
SMT močnostne elektronike ne pomeni hitrosti. Gre za stabilnost procesa, termični nadzor in dolgoročno zanesljivost. Zato je načrtovanje procesov na sistemski ravni pomembnejše od posameznih specifikacij stroja.

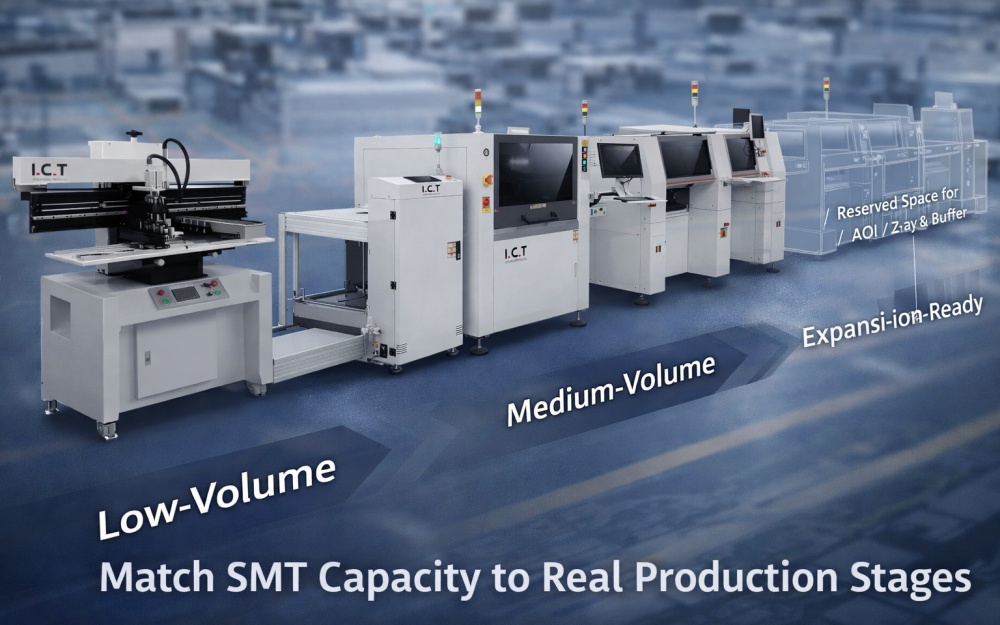

Ena najpogostejših napak pri izbiri linije SMT je izbira opreme, ki temelji samo na največji nazivni hitrosti namesto na dejanskih proizvodnih potrebah.
Za centre za raziskave in razvoj, zagonska podjetja ali proizvajalce, ki proizvajajo izdelke močnostne elektronike po meri v majhnih serijah, je fleksibilnost pomembnejša od ravni avtomatizacije. Pogoste spremembe izdelkov, ročni posegi in inženirske prilagoditve so običajni.
Priporočene lastnosti:
Polavtomatska ali modularna SMT linija
Enostavno preklapljanje in nastavitev programov
Močna inženirska dostopnost
Manjši kapitalski vložek z jasnimi potmi nadgradnje
Ta vrsta konfiguracije podpira hitro ponovitev brez zaklepanja proizvajalca v preveliko opremo, ki ostaja premalo izkoriščena.
Številni proizvajalci močnostne elektronike delujejo predvsem v srednje velikih obsegih, kot so industrijski napajalniki ali krmilne plošče za shranjevanje energije. V tem scenariju so stabilnost, doslednost donosa in predvidljivi izhod pomembnejši od največje hitrosti postavitve.
Priporočene lastnosti:
Popolnoma avtomatska inline SMT linija
Uravnotežena hitrost in natančnost namestitve
Stabilna toplotna zmogljivost reflowa
Inline pregled za nadzor procesa
Proizvajalci, ki vstopajo v hitro rastoče sektorje, kot je infrastruktura električnih vozil ali obnovljiva energija, morajo načrtovati prihodnjo širitev. Izbira linije SMT brez razširljivosti pogosto povzroči poznejše drage preoblikovanja in prekinitve proizvodnje.
Priporočene lastnosti:
Modularna zasnova linije
Rezerviran prostor za AOI, rentgenske žarke in medpomnilniške postaje
Standardizirani mehanski in programski vmesniki
Združljivost podatkov za integracijo na ravni linije
Ključni zaključek za SMT močnostne elektronike:
Zmogljivost SMT mora ustrezati dejanskim stopnjam proizvodnje, ne pa optimističnim napovedim. Tukaj načrtovanje linije na ravni rešitve prinaša veliko večjo vrednost kot nakup strojev posebej.

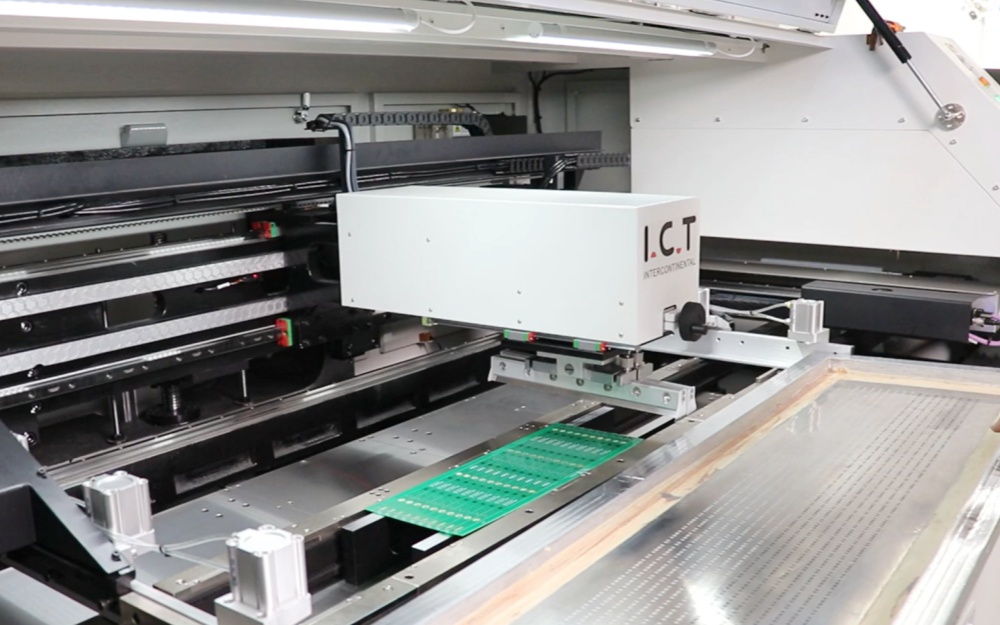

V močnostni elektroniki SMT ima tisk spajkalne paste nesorazmeren vpliv na zanesljivost končnega izdelka. Velike blazinice, debele plošče in visoka toplotna masa povečajo kakršno koli nedoslednost, uvedeno na tej stopnji.
Debela tiskana vezja zahtevajo močne in prilagodljive podporne sisteme med tiskanjem. Nezadostna podpora lahko privede do upogiba plošče, neenakomernega nanosa paste in neporavnanosti med šablono in blazinicami.
Ključni premisleki:
Toga platforma tiskalnika
Fleksibilni in nastavljivi podporni zatiči PCB
Stabilno vpenjanje in poravnava šablone
Napajalne naprave pogosto uporabljajo velike spajkalne blazinice, ki so zelo občutljive na spremembe prostornine paste. Prekomerna količina paste poveča tveganje za izločanje, medtem ko premajhna količina paste zmanjša moč sklepa. Stabilen in ponovljiv postopek tiskanja je eden najučinkovitejših načinov za zmanjšanje napak in predelave na koncu.
Ključni zaključek za SMT močnostne elektronike:
stabilnost tiskanja je veliko pomembnejša od hitrosti tiskanja.

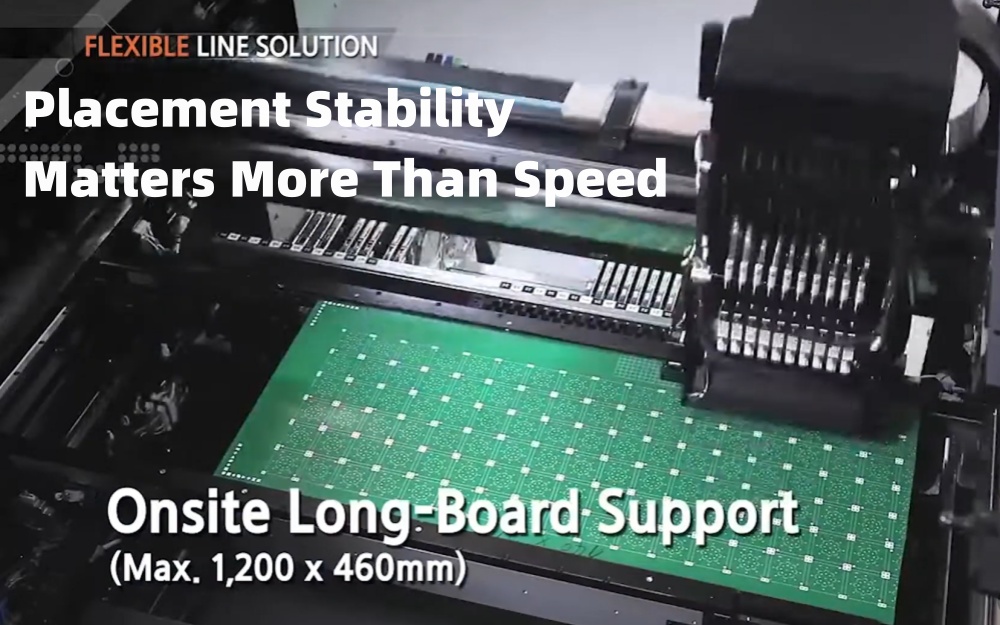

Stroji za pobiranje in namestitev za močnostno elektroniko PCBA morajo dati prednost stabilnosti postavitve in zmogljivosti ravnanja s komponentami namesto največjega števila komponent na uro.
Sistem umeščanja mora podpirati:
Šobe za visoko obremenitev
Stabilen prevzem za nepravilne pakete
Nadzorovana sila namestitve
Minimalne vibracije med gibanjem
PCBA za močnostno elektroniko pogosto združujejo komponente z majhnim korakom z napravami z veliko močjo. Sistem umeščanja mora obvladati to raznolikost brez pogostih ročnih prilagoditev ali kompromisov pri procesu.
Prilagodljive konfiguracije podajalnika in intuitivno programiranje bistveno zmanjšajo inženirsko delovno obremenitev in tveganje napak pri namestitvi.
Ključni zaključek za SMT močnostne elektronike:
nekoliko počasnejši, a stabilnejši postopek namestitve skoraj vedno zagotavlja višji dolgoročni donos.

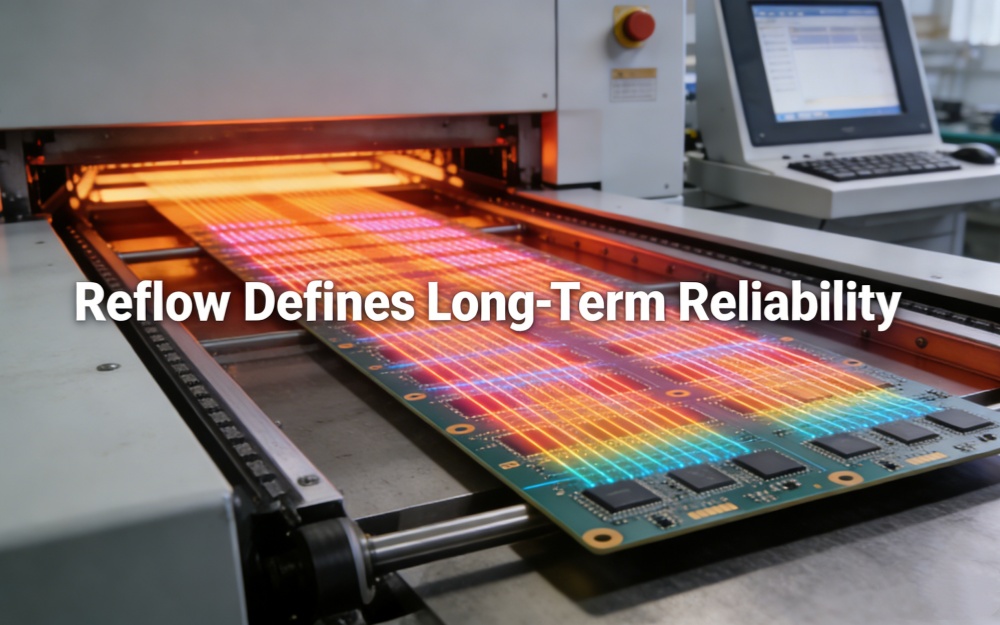

V močnostni elektroniki SMT je spajkanje z reflowom pogosto najbolj podcenjen dejavnik tveganja med načrtovanjem linije.
Linije lahko uspešno prestanejo začetne sprejemne preizkuse, kasneje pa trpijo zaradi nestabilnih stopenj praznin ali nedosledne kakovosti spajkanja. V mnogih primerih temeljni vzrok niso materiali ali komponente, temveč nezadostna toplotna rezerva pri načrtovanju postopka reflowa.
Debele plošče in velike komponente zahtevajo močan in enakomeren prenos toplote.
Ključne zahteve:
Več ogrevalnih con
Močna sposobnost toplotne kompenzacije
Stabilen dizajn pretoka zraka
Ponovljiv nadzor temperature v dolgih proizvodnih serijah
Natančno in ponovljivo temperaturno profiliranje zagotavlja, da spajkalni spoji izpolnjujejo zahteve glede zanesljivosti v različnih dizajnih plošč in proizvodnih serijah.
Za spajkalne spoje visoke moči oksidacija in praznine pomembno vplivajo na toplotno prevodnost in električno zmogljivost. Optimizirani toplotni profili in po potrebi nadzorovane atmosfere pomagajo ublažiti ta tveganja.
Ključni zaključek za SMT močnostne elektronike:
zmogljivost reflowa v veliki meri določa dolgoročno zanesljivost izdelka.

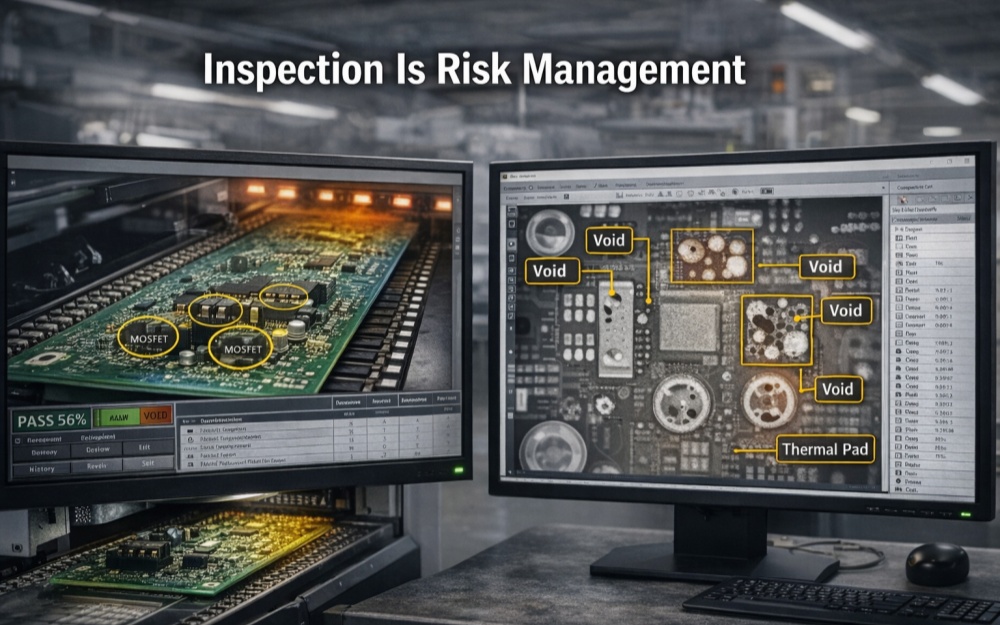

Inšpekcija pri SMT močnostne elektronike ni neobvezna – je orodje za obvladovanje tveganja.
SPI zazna težave pri tiskanju, preden se razširijo po celotni liniji, kar znatno zmanjša predelave in odpadke.
AOI identificira napake pri namestitvi, težave s polarnostjo in vidne napake pri spajkanju. Pri močnostni elektroniki bi se morala strategija inšpekcijskih pregledov osredotočiti na področja z visokim tveganjem in ne le na popolno pokritost.
Rentgenski pregled je še posebej dragocen za odkrivanje praznin in skritih napak pri spajkanju v napajalnih napravah in velikih termalnih blazinicah.
Ključni zaključek za SMT močnostne elektronike:
Inšpekcijska oprema mora biti nameščena tam, kjer zagotavlja največje zmanjšanje tveganja.
Odločitve o postavitvi linije imajo pogosto večji dolgoročni učinek kot posamezne znamke opreme.
Dobro zasnovana SMT linija močnostne elektronike mora omogočati:
Enostaven dostop za vzdrževanje
Medpomnjenje procesa
Prihodnji pregledi ali dodatki k procesu
Zgodnje načrtovanje procesov THT po SMT se izogne poznejšim ozkim grlom in neučinkovitemu pretoku materiala.
Ključni zaključek za SMT močnostne elektronike:
dobro načrtovana postavitev ščiti dolgoročno stabilnost proizvodnje in prilagodljivost nadgradnje.

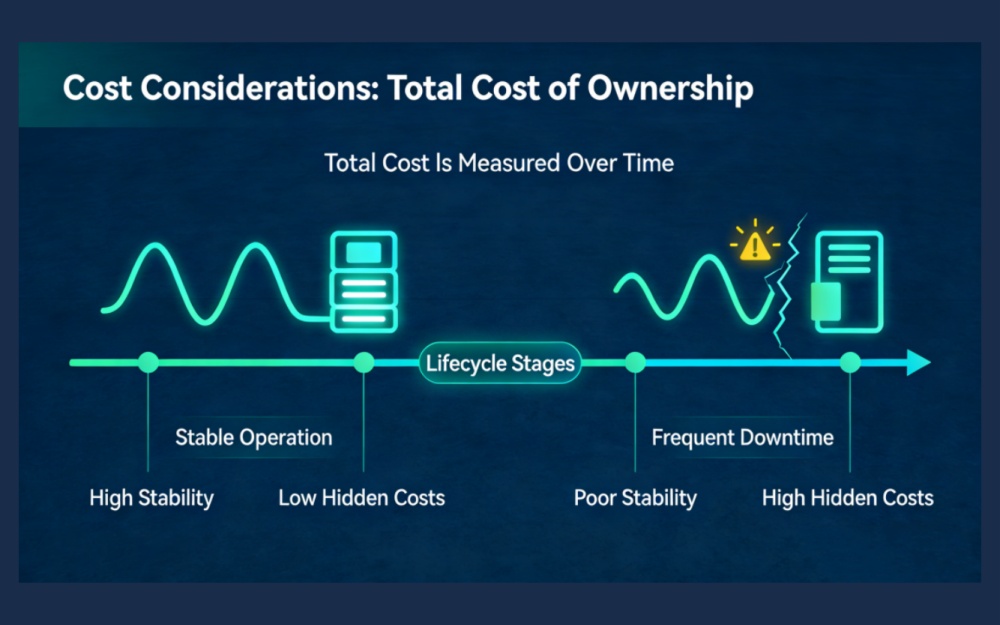

Ocenjevanje linij SMT izključno na podlagi nabavne cene pogosto povzroči višje dolgoročne stroške.
TCO mora vključevati:
Vzdrževanje in rezervni deli
Poraba energije
Usposabljanje in inženirska podpora
Stabilnost donosa skozi čas
Modularne in razširljive zasnove ščitijo naložbo, saj omogočajo postopne nadgradnje namesto popolne zamenjave linije.
Ključni zaključek za SMT močnostne elektronike:
najbolj ekonomična linija SMT je tista, ki ostane produktivna in stabilna skozi celoten življenjski cikel.
Tudi najboljša oprema lahko odpove, če je podpora dobavitelja neustrezna.
Ključni kriteriji ocenjevanja:
Izkušnje z aplikacijami močnostne elektronike
Razpoložljivost tehnične podpore in usposabljanja
Preverjeni postopki namestitve in zagona
Jasna struktura odziva storitve
Ključni zaključek za SMT močnostne elektronike:
Zmogljivost dobavitelja je enako pomembna kot zmogljivost stroja za kompleksne aplikacije z visoko zanesljivostjo.
Izbira linije SMT za PCBA močnostne elektronike ni preprost nakup opreme. To je strateška proizvodna odločitev, ki vpliva na zanesljivost izdelka, stabilnost delovanja in prihodnjo razširljivost.
Za večino proizvajalcev resnični izziv ni nakup strojev, temveč pretvorba značilnosti izdelka – kot so toplotna masa, mešanica komponent in cilji glede zanesljivosti – v stabilen, razširljiv proizvodni sistem.
Dobro zasnovana SMT linija močnostne elektronike ne lovi največje hitrosti. Leto za letom zagotavlja dosledno delovanje v zahtevnih pogojih.
Pred zaključkom katere koli naložbe lahko izvedba strukturiranega tehničnega pregleda – ki zajema toplotno obnašanje izdelka, mešanico komponent in dolgoročne omejitve širitve – znatno zmanjša operativno tveganje in zaščiti kakovost izdelka skozi celoten življenjski cikel.
V nekaterih primerih je možna delna prilagoditev, ki pa je le redko optimalna. Linije SMT zabavne elektronike so običajno optimizirane za tanke plošče, majhne komponente in visoko hitrost namestitve. PCBA za močnostno elektroniko predstavljajo debelejše plošče, večjo toplotno maso in težje komponente, ki pogosto presegajo mehanske in toplotne meje linij, osredotočenih na potrošnike. Prilagajanje takšnih vodov lahko povzroči nestabilne procese in večje dolgoročno tveganje.
Premisleke o prelivanju je treba vključiti v najzgodnejši fazi načrtovanja. Debelina plošče, teža bakra, toplotna masa komponente in cilji glede zanesljivosti spajkalnega spoja neposredno vplivajo na izbiro peči za reflow in postavitev linije. Obravnavanje reflowa kot spodnjega dela pogosto povzroči nezadostno toplotno rezervo, ki jo je pozneje težko popraviti.
Ne vedno. Medtem ko lahko dušik ali vakuumsko reflow zmanjšata oksidacijo in praznjenje za nekatere visoko zmogljive aplikacije, lahko veliko PCBA za močnostno elektroniko doseže sprejemljivo zanesljivost z dobro zasnovanimi profili reflowa zraka. Odločitev mora temeljiti na velikosti toplotne blazinice, toleranci praznjenja in zahtevah glede zanesljivosti in ne na privzetih predpostavkah.
Inšpekcija mora temeljiti na tveganju in ne na kritju. Spajkalni spoji z visokim tveganjem, kot so napajalne naprave, toplotne blazinice in visokotokovne poti, imajo največ koristi od globljega pregleda, vključno z rentgenskim slikanjem, kadar je to potrebno. Uporaba največjega nadzora za vsako komponento pogosto podaljša čas cikla brez sorazmernega zmanjšanja tveganja.
Pogosti kazalniki vključujejo nedosledne stopnje praznin, občutljivost na majhne spremembe profila, nihanja izkoristka med izmenami in napake spajkalnega spoja, ki se pojavijo po dolgotrajni proizvodnji in ne med začetnimi poskusi. Ti simptomi pogosto kažejo na mejno zmogljivost reflowa ali omejitve pretoka zraka.
Sledljivost podatkov postaja vedno bolj pomembna, ko se izdelki močnostne elektronike selijo v regulirane ali varnostno kritične aplikacije. Beleženje ključnih procesnih parametrov, kot so kakovost tiskanja, natančnost postavitve in profili preoblikovanja, pomaga prepoznati temeljne vzroke, ko se pojavijo težave, in podpira dolgoročno kontrolo procesa in revizije strank.
ja Tudi ko so trenutne količine stabilne, se portfelji izdelkov močnostne elektronike pogosto razvijajo proti višji gostoti moči ali strožjim zahtevam glede zanesljivosti. Rezervacija fizičnega prostora in združljivosti sistema za prihodnje inšpekcijske preglede, medpomnilnike ali nadgradnje procesov bistveno zmanjša tveganje motenj in ponovnega vlaganja.
