Kako izbrati proizvodno linijo SMT za proizvodnjo LED razsvetljave

Zakaj LED osvetlitev zahteva drugačno strategijo SMT

Izbira proizvodne linije SMT za proizvodnjo LED razsvetljave ni le nakup opreme – je dolgoročna proizvodna odločitev, ki neposredno vpliva na zanesljivost izdelka, svetlobno doslednost in operativne stroške.

Številni proizvajalci LED na začetku domnevajo, da je sestavljanje tiskanega vezja LED enostavnejše od potrošniške elektronike zaradi razmeroma majhne raznolikosti komponent. V resnici LED osvetlitev uvaja edinstven nabor izzivov: dolge in tanke PCB plošče, stroge toplotne zahteve, občutljivost na konsistenco spajkanja in visoka pričakovanja glede dolgoročne stabilnosti. Slabo konfigurirana linija SMT lahko deluje sprejemljivo v zgodnji proizvodnji, vendar postopoma vodi do barvnega odstopanja, prezgodnjega upada svetlobe ali naraščajočih stopenj predelave po mesecih delovanja.

Ta članek nudi praktičen, inženirsko usmerjen vodnik za izbiro prave proizvodne linije SMT za proizvodnjo LED razsvetljave – osredotočen na stabilnost, doslednost, razširljivost in nadzor stroškov, ne pa zgolj na glavno hitrost.

Za proizvajalce, ki načrtujejo dolgoročno rast, izbira prave konfiguracije proizvodne linije LED SMT ni povezana le s trenutnimi cilji proizvodnje, ampak tudi z zagotavljanjem stabilne kakovosti, dosledne zmogljivosti in razširljivosti za prihodnje nadgradnje izdelkov.

1. Razumevanje edinstvenih proizvodnih izzivov PCB-jev LED razsvetljave

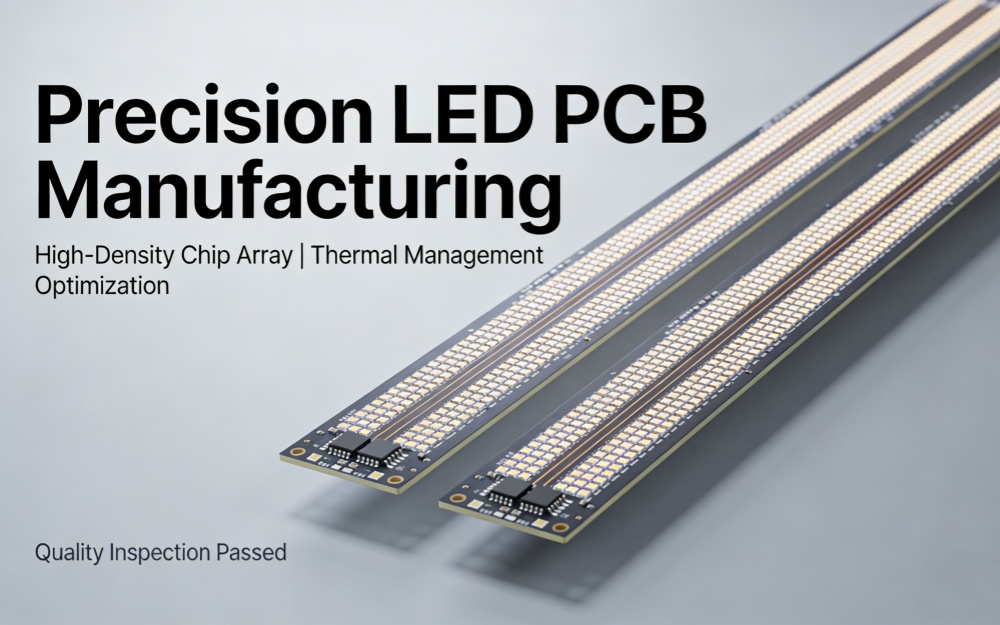

1.1 Velike in dolge PCB plošče v aplikacijah LED

Za razliko od pametnih telefonov ali kompaktne potrošniške elektronike izdelki LED za razsvetljavo pogosto uporabljajo dolge, ozke in razmeroma tanke PCB-je. Linearne luči, panelne luči in zunanje svetilke običajno presegajo standardne dolžine PCB in so nagnjene k zvijanju med termičnimi procesi.

Te značilnosti postavljajo višje zahteve za:

• Podpora plošče med tiskanjem in namestitvijo

• Širina transportnega traku in transportna stabilnost

• Toplotna enakomernost med reflow spajkanjem

Neupoštevanje teh dejavnikov lahko povzroči obremenitev spajkalnega spoja, neenakomerno segrevanje in postopne težave z zanesljivostjo, ki jih je med začetnim pregledom težko zaznati.

1.2 Velik obseg komponent z razmeroma preprostimi postavitvami

PCB za LED osvetlitev je običajno sestavljen iz:

• Velike količine LED čipov

• Upori in kondenzatorji v ponavljajočih se vzorcih

• Omejena raznolikost paketov v primerjavi s pametnimi telefoni ali nosljivimi napravami

Čeprav se postavitev zdi preprosta, je izziv ohraniti doslednost postavitve in spajkanja na tisoče ali milijone enakih komponent. Manjše razlike v volumnu spajke ali tlaku namestitve se lahko kopičijo v vidno neskladnost svetlosti med končnimi izdelki.

Za proizvodnjo LED sta ponovljivost in nadzor procesa pomembnejša od izjemne hitrosti namestitve.

1.3 Zahteve glede toplotne občutljivosti in dolgoročne zanesljivosti

Učinkovitost LED je neposredno povezana s kakovostjo spajkalnega spoja in toplotnim obnašanjem. Slabo spajkanje lahko povzroči:

• Povečana temperatura stika

• Hitrejša amortizacija lumena

• Spreminjanje barve skozi čas

Za razliko od potrošniških izdelkov s kratko življenjsko dobo se pričakuje, da bo LED razsvetljava delovala zanesljivo več let. Odločitve SMT, sprejete med konfiguracijo linije, bodo neposredno vplivale na delovanje na terenu še dolgo po začetku proizvodnje.

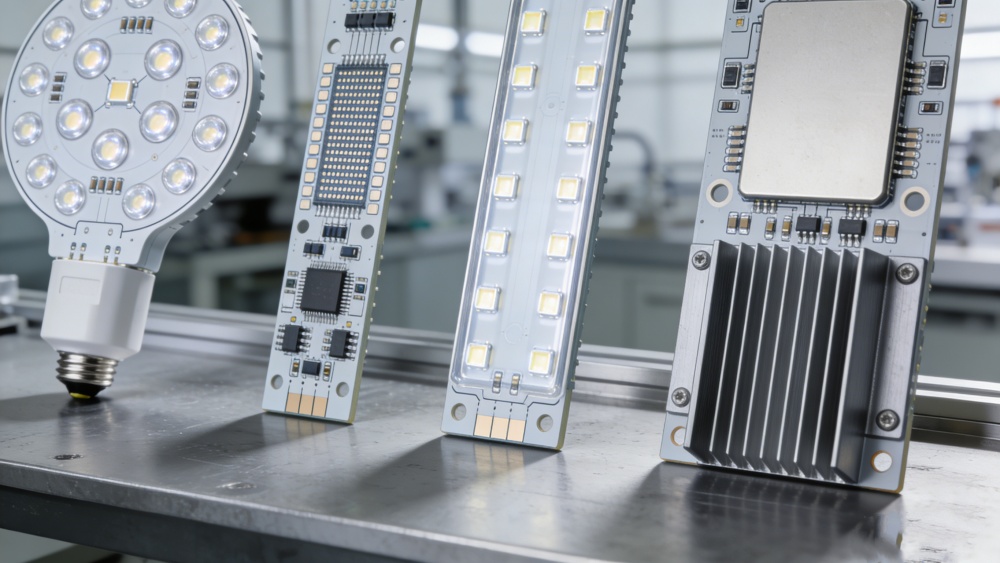

2. Različni izdelki LED zahtevajo različne strategije linije SMT

V praksi je treba rešitve SMT za proizvodnjo LED razsvetljave prilagoditi strukturi izdelka, velikosti PCB in toplotnim zahtevam, namesto da bi uporabili pristop, ki ustreza vsem.

2.1 Zahteve linije SMT za LED žarnice in cevi

LED žarnice in cevi so običajno velikoserijski izdelki z zmernimi velikostmi PCB. Ključne prednostne naloge vzdrževalnega substitucijskega zdravljenja vključujejo:

• Stabilno tiskanje za dosledno količino spajke

• Zanesljiva namestitev pri zmernih hitrostih

• Postopki reflowa so bili osredotočeni na enakomerno segrevanje in ne na največji pretok

Za te aplikacije dobro uravnotežena linija SMT, ki poudarja čas delovanja in donos, pogosto zagotavlja boljšo donosnost naložbe kot konfiguracije z izjemno visoko hitrostjo.

2.2 Nastavitev linije SMT za LED plošče in linearne luči

Panelne luči in linearne svetilke uvajajo dodatno kompleksnost zaradi dolžine plošče in mehanskih obremenitev. Linije SMT za te izdelke morajo poudarjati:

• Izboljšana podpora PCB med tiskanjem in namestitvijo

• Transporterji, zasnovani za ravnanje z dolgimi ploščami

• Peči za reflow z dokazano enakomerno temperaturo v širokih in dolgih PCB-jih

Neustrezno ravnanje ali neenakomerno segrevanje lahko povzroči subtilno utrujenost spajkalnega spoja, ki se pojavi šele po dolgotrajnem delovanju.

2.3 Premisleki o SMT za visoko zmogljivo in zunanjo LED razsvetljavo

Visoko zmogljivi in ​​zunanji LED izdelki zahtevajo najvišjo zanesljivost spajkanja. Te aplikacije pogosto zahtevajo:

• Strog nadzor toplotnega profila

• Izbirna okolja za ponovno pretakanje dušika

• Konzervativne meje postopka za zagotavljanje dolgoročne trajnosti

V takšnih primerih vnaprejšnja naložba v toplotno stabilnost in nadzor procesa bistveno zmanjša stroške garancije in vzdrževanja pozneje.

3. Tiskanje spajkalne paste: temelj kakovosti LED SMT

3.1 Pogoste težave pri tiskanju v sklopu tiskanega vezja LED

Tiskanje spajkalne paste je izhodišče kakovosti LED SMT. Pogosti izzivi vključujejo:

• Neenakomerna količina spajkanja na velikih LED ploščicah

• Pasta sesede ali nezadostno sprosti na dolgih ploščah

• Različice, ki jih povzroča nedosledna podpora plošče

Celo manjša odstopanja prostornine spajke lahko povzročijo nagib LED, nezadostno odvajanje toplote ali dolgoročne težave z zanesljivostjo.

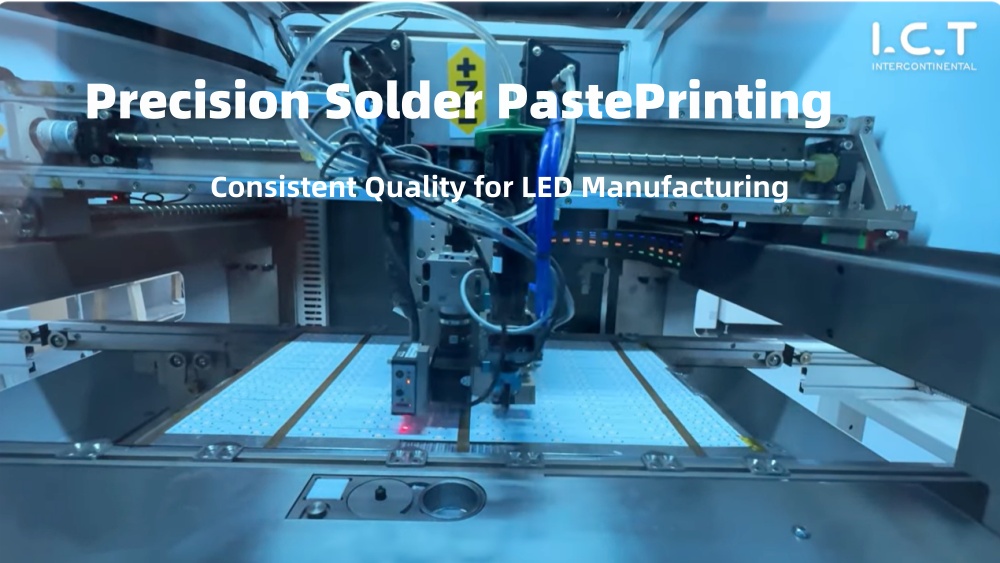

3.2 Izbira pravega tiskalnika za LED aplikacije

Pri izbiri tiskalnika s spajkalno pasto za proizvodnjo LED je treba dati prednost:

• Stabilen okvir in ponovljiva poravnava

• Učinkovita podpora plošče na spodnji strani za dolge PCB

• Enakomeren pritisk strgala po celotnem območju tiskanja

Hitrost je le redko omejevalni dejavnik. Nekoliko počasnejši, a stabilnejši tiskalnik pogosto zagotavlja vrhunske dolgoročne rezultate pri proizvodnji LED.

Stabilen in ponovljiv postopek tiskanja spajkalne paste za tiskana vezja LED je pogosto bolj dragocen kot višja hitrost tiskanja, zlasti za dolge plošče in velike LED ploščice.

3.3 Kdaj je SPI potreben za proizvodnjo LED SMT

Pregled spajkalne paste (SPI) ni obvezen za vsako tovarno LED, vendar postane vse bolj dragocen, ko:

• Proizvaja srednje do velike količine

• Proizvodnja visoko zmogljivih ali izvoznih izdelkov LED

• Boj z napakami, povezanimi s spajkanjem, ali neskladnostjo svetlosti

SPI omogoča zgodnje odkrivanje variacije volumna spajke pred namestitvijo in reflow poveča težavo.

4. Izberite in postavite izbiro stroja za proizvodnjo LED razsvetljave

4.1 Nadzor sile namestitve za komponente LED

LED komponente so občutljive na mehanske obremenitve. Prekomerna sila namestitve lahko med AOI poškoduje čipe od znotraj brez vidnih napak.

Ključni vidiki vključujejo:

• Nastavljiv nadzor sile postavitve

• Stabilna poravnava šob

• Dosledno vedenje umestitve v dolgih proizvodnih serijah

Pri LED SMT nežna in ponovljiva namestitev pogosto odtehta najvišjo hitrost namestitve.

4.2 Natančnost v primerjavi s hitrostjo: Kaj je res pomembno za LED SMT

Medtem ko se lahko visoke vrednosti CPH zdijo privlačne, ima proizvodnja LED več koristi od:

• Stabilna natančnost postavitve skozi čas

• Minimalno zanašanje med dolgimi proizvodnimi izmenami

• Nizke stopnje napak namesto največje proizvodnje

Stroj, ki deluje nekoliko počasneje, vendar dosledno pogosto zagotavlja višjo učinkovito produktivnost zaradi zmanjšanega predelave.

Pri ocenjevanju naprav za pobiranje in namestitev SMT za montažo LED sta dolgoročna stabilnost namestitve in nadzor sile pogosto pomembnejša od naslovnih številk CPH.

4.3 Ravnanje z mešanimi LED in standardnimi komponentami

Številne LED plošče združujejo LED čipe s standardnimi upori, kondenzatorji ali konektorji. Sistemi Pick and Place bi morali:

• Nemoteno ravnajte z mešanimi velikostmi komponent

• Podpora za hitre spremembe programa za različne različice izdelkov

• Ohranite natančnost brez pogostega ponovnega umerjanja

Prilagodljivost je vse bolj pomembna, ko se proizvodne linije LED širijo.

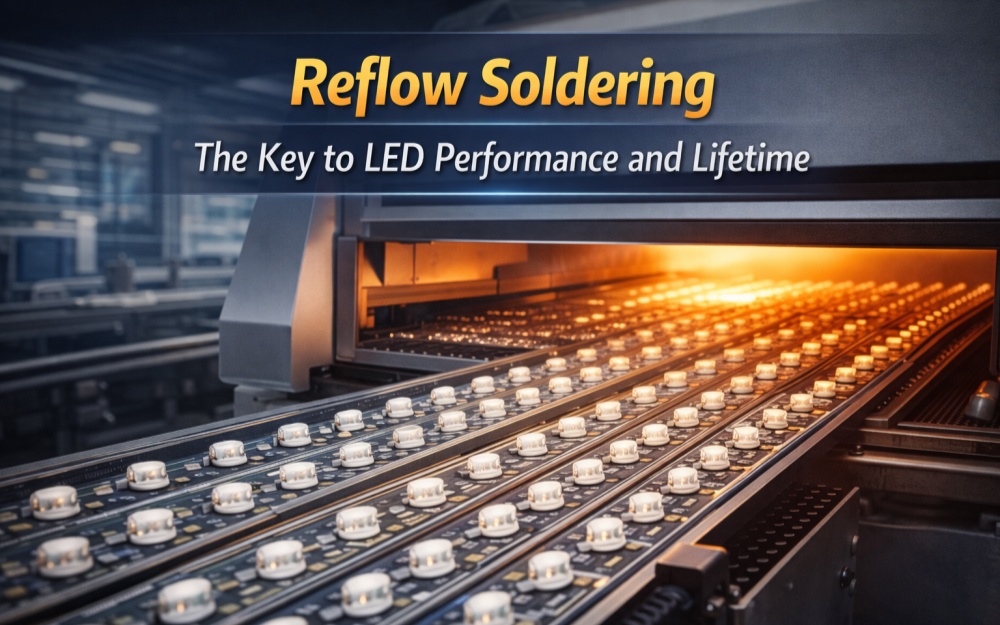

5. Reflow spajkanje: ključ do delovanja in življenjske dobe LED

Izbira primernih rešitev za spajkanje z reflowom za LED osvetlitev ima odločilno vlogo pri celovitosti spajkalnega spoja, toplotni konsistenci in dolgoročni učinkovitosti LED.

5.1 Izzivi toplotnega profila pri SMT LED

Reflow spajkanje je najbolj kritičen postopek za zanesljivost LED. Pogosti izzivi vključujejo:

• Neenakomerno segrevanje dolgih tiskanih vezij

• Neskladne temperature namakanja in najvišje temperature

• Prekomerna toplotna obremenitev vodi do utrujenosti spajke

Stabilen in ponovljiv toplotni profil je bistvenega pomena za enakomerno svetlobo in dolgo življenjsko dobo.

5.2 Dušik proti pretoku zraka za LED osvetlitev

Pretakanje dušika lahko nudi prednosti za nekatere aplikacije LED:

• Zmanjšana oksidacija

• Izboljšano vlaženje spajkanja

• Bolj dosledno oblikovanje sklepov

Vendar pa tudi poveča obratovalne stroške. Za številne standardne izdelke LED zadostuje dobro nadzorovan postopek pretoka zraka. Dušik je običajno upravičen za visoko zmogljivo ali vrhunsko proizvodnjo LED.

5.3 Zagotavljanje konstantne temperature za dolge PCB-je

Za dolge plošče LED postane zasnova pečice z reflowom kritična. Ključni dejavniki vključujejo:

• Ustrezna dolžina ogrevalnega območja

• Stabilen dizajn pretoka zraka

• Dokazana enakomernost temperature po širini in dolžini plošče

Kratkoročni rezultati testov se morda zdijo sprejemljivi, vendar dolgoročna doslednost določa resnični proizvodni uspeh.

6. Inšpekcijska strategija: AOI in SPI v linijah LED SMT

6.1 Pogoste napake pri sestavi tiskanega vezja LED

Napake LED SMT se razlikujejo od tistih v gosto zabavni elektroniki. Tipične težave vključujejo:

• Neporavnanost ali nagib LED

• Nezadostna ali pretirana spajka

• Napake polarnosti

• Manjkajoče komponente

Inšpekcijske strategije bi morale biti prilagojene tem vrstam napak in ne splošnim zahtevam PCB z visoko gostoto.

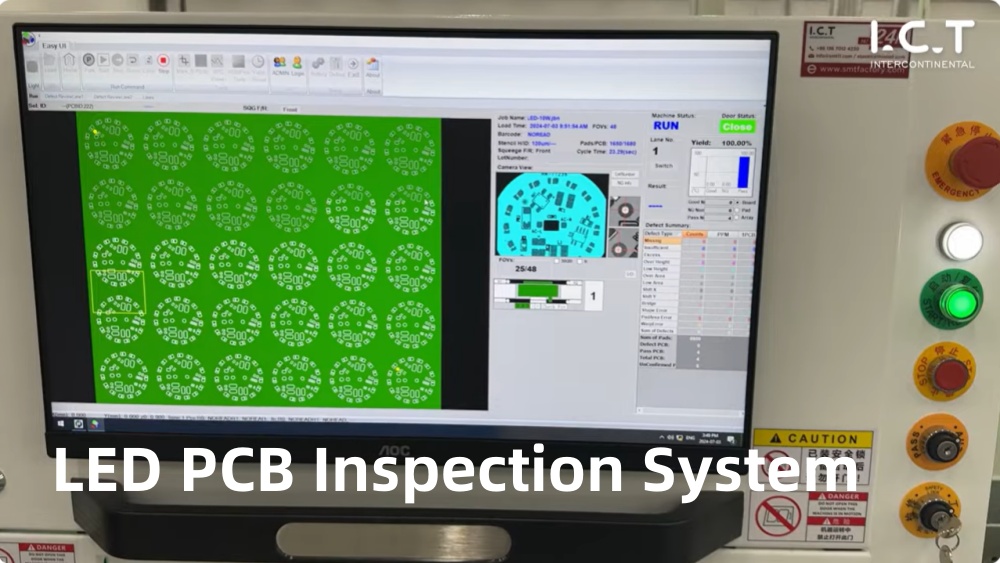

6.2 Konfiguracija AOI za aplikacije LED

Avtomatiziran optični pregled (AOI) se pogosto uporablja v linijah LED SMT. Učinkovite nastavitve AOI se osredotočajo na:

• Natančnost položaja LED

• Oblika spajkalnega spoja namesto odkrivanja mikro napak

• Visoka hitrost pregleda brez nepotrebnega zapletanja

Preveč zapleteno programiranje AOI pogosto poveča stroške, ne da bi izboljšalo donos.

Ustrezen pregled AOI za sklop tiskanega vezja LED se mora osredotočiti na poravnavo, polariteto in videz spajke, ne pa na preveč zapleteno klasifikacijo napak.

6.3 Stroški v primerjavi s kakovostjo: koliko inšpekcij je dovolj?

Vsaka tovarna LED ne potrebuje popolne pokritosti SPI in AOI od prvega dne. Praktični pristop je:

• Začnite z AOI za postavitev in nadzor polarnosti

• Uvedite SPI, ko se zahteve glede količine ali kakovosti povečajo

Naložbe v preglede bi morale rasti skupaj z obsegom proizvodnje in pričakovanji strank.

7. Razširljivost in načrtovanje stroškov za proizvodne linije LED SMT

7.1 Začetek z majhnim v primerjavi z načrtovanjem širitve

Mnogi proizvajalci LED začnejo z eno linijo SMT. Ključno je zagotoviti, da začetna konfiguracija:

• Ne omejuje prihodnje širitve

• Omogoča nemoteno integracijo dodatne opreme

• Preprečuje zgodnjo zastarelost

Modularno načrtovanje zmanjšuje tveganje in ščiti kapitalske naložbe.

7.2 Katera oprema bi morala biti primerna za prihodnost

V linijah LED SMT ima določena oprema koristi od višjih začetnih specifikacij:

• Reflow pečice s stabilno toplotno zmogljivostjo

• Tiskalniki z močno mehansko stabilnostjo

• Transportni sistemi, ki lahko prenašajo daljše deske

Druge elemente, kot sta globina pregleda ali hitrost postavitve, je mogoče kasneje pogosto nadgraditi.

7.3 Izogibanje pretiranemu vlaganju v LED SMT linije

Prevelika specifikacija opreme je lahko tako problematična kot premalo vlaganja. Pogoste napake vključujejo:

• Nakup prekomerne hitrosti za preproste postavitve LED

• Vlaganje v inšpekcijo, ki presega dejanske potrebe

• Kopiranje konfiguracije SMT pametnega telefona brez prilagajanja

Uravnoteženo načrtovanje zagotavlja optimalno stroškovno učinkovitost v celotnem življenjskem ciklu izdelka.

8. Pogoste napake pri izbiri SMT linij za proizvodnjo LED razsvetljave

Nekatere ponavljajoče se napake vključujejo:

• Dajanje prednosti hitrosti pred stabilnostjo

• Podcenjevanje vpliva toplotne konsistence

• Ignoriranje dolgih izzivov pri rokovanju s PCB

• Obravnavanje LED SMT kot identičnega sklopu potrošniške elektronike

Zgodnje izogibanje tem napakam prihrani znatne stroške in kasnejši operativni stres.

Za proizvajalce, ki iščejo dolgoročno stabilnost, mora biti celotna proizvodna linija SMT za LED razsvetljavo zasnovana kot integriran sistem in ne kot zbirka posameznih strojev.

Zaključek: Izgradnja stabilne, razširljive in zanesljive proizvodne linije LED SMT

Izbira prave proizvodne linije SMT za proizvodnjo LED razsvetljave zahteva spremembo miselnosti. Uspeh ni opredeljen z največjo hitrostjo ali najnižjimi začetnimi stroški, temveč z dolgoročno doslednostjo, zanesljivostjo in razširljivostjo.

Dobro zasnovana linija LED SMT zagotavlja:

• Stabilna kakovost spajkanja

• Dosledna svetlobna zmogljivost

• Manjše tveganje predelave in garancije

• Trajnostna rast proizvodnje

Z osredotočanjem na dejanske procesne zahteve in ne na glavne specifikacije lahko proizvajalci LED zgradijo proizvodne linije SMT, ki z zaupanjem podpirajo tako trenutne potrebe kot prihodnjo širitev.
