Ysm10
Yamaha
| Količina: | |
|---|---|

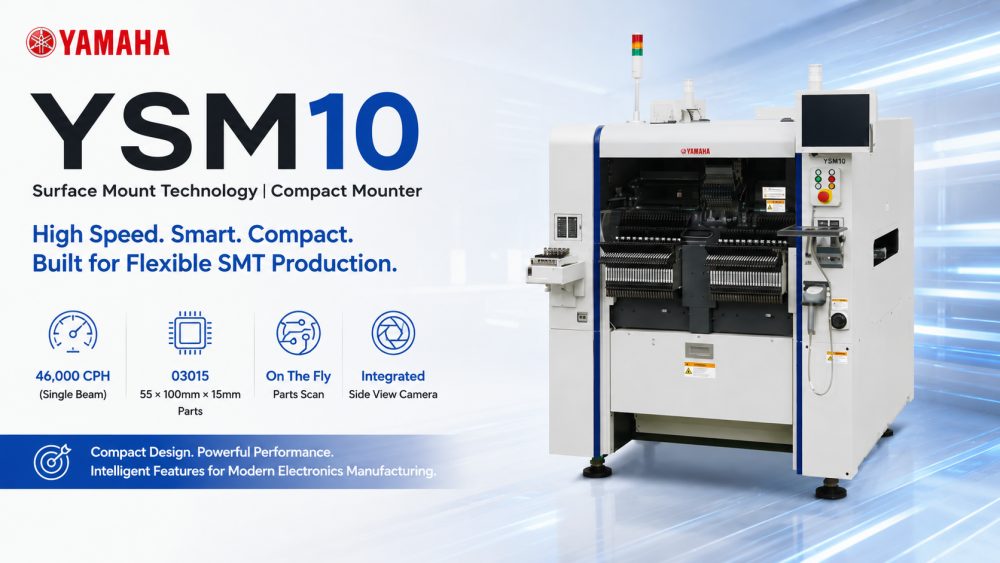

| Kompakten visokohitrostni SMT montažnik
YSM10 iz Yamahe združuje hitrost, natančnost in kompaktnost v eni rešitvi SMT pick and place. Zasnovan za majhne do srednje velikosti tiskanih vezij, učinkovito obravnava komponente, ki segajo od čipov 0201 do večjih delov. Stroj ponuja prilagodljive konfiguracije z več glavami in integrirane sisteme vida, kar zagotavlja visoko produktivnost z minimalnim časom nastavitve. YSM10 je idealen za tovarne, ki potrebujejo zanesljivo montažo SMT brez zasedbe velikega proizvodnega prostora.
| Lastnosti izdelka
Visokohitrostna montaža enega za drugim
Glave z enim žarkom YSM10 pobirajo in nameščajo komponente pri visoki hitrosti, pri čemer dosegajo do 46.000 CPH pod optimalnimi pogoji. Njegov rotacijski pogon zagotavlja dosledno natančnost, hkrati pa zmanjšuje zastoje med menjavo šob.
Vgrajena kamera za stranski pogled
Opremljen z vgrajeno kamero za stranski pogled, YSM10 samodejno zazna višine in položaje delov, kar zagotavlja natančno namestitev. Kamera podpira sprotni pregled komponent za visokokakovostno montažo.
Super nakladalni podajalnik
Inovacija super nakladalnega podajalnika odpravlja zastoje zaradi dopolnjevanja podajalnika. Operaterji lahko hitro naložijo komponente brez prekinitve proizvodnje, kar izboljša splošno učinkovitost linije.
| Specifikacija
| Model | Ysm10 | |
| Uporabno PCB | D 510 x Š 460 mm - D 50 x Š 50 mm * Posvetujte se z nami glede velikosti plošč, ki presegajo dimenzije L510 | |
| Možnost montaže | Glava HM (10 šob) spec. | Glava HM5 (5 šob) spec. |
| 46.000CPH (optimalni pogoji podjetja) | 31.000CPH (optimalni pogoji podjetja) | |
| Uporabne komponente | 03015-Š 55 x D 100 mm (razdeljeno prepoznavanje za več kot Š 45 mm), V: 15 mm ali manj * Zahteva več kamer (neobvezno) za komponente, višje od 6,5 mm ali kvadratne velikosti nad 12 mm | |
| Natančnost montaže | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Število vrst komponent | Plošča za nastavitev: največ 96 vrst (pretvorba podajalnika traku širine 8 mm) Pladenj: 15 vrst (oprema sATS 15, največ, JEDEC) | |
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Vir dovoda zraka | 0,45 MPa ali več, čisto in suho stanje | |
| Zunanja dimenzija | D 1254 x Š 1440 x V 1445 mm (brez štrlečih delov) | |
| Teža | 1.270 kg | |
* Specifikacije in videz se lahko spremenijo brez predhodnega obvestila.
* Za več podrobnosti kontaktirajte ICT.
| Seznam linijske opreme SMT
Σ-G5SⅡ je običajno integriran v celotno proizvodno linijo SMT, vključno s tiskalnikom spajkalne paste, sistemom za pregledovanje SPI, pečico za reflow, strojem za pregledovanje AOI in opremo za ravnanje s PCB. IKT zagotavlja popolno linijsko integracijo, ki zajema rešitve SMT, DIP, premaze in pametne tovarniške avtomatizacije, ki strankam pomagajo zgraditi učinkovite in razširljive sisteme za proizvodnjo elektronike po vsem svetu.
| Video o uspehu stranke
V Kazahstanu je ICT uspešno dostavil celotno linijo SMT za proizvodnjo napajalnikov, vključno z nalagalnikom SMT, popolnoma samodejnim tiskalnikom, pečjo za reflow, tekočim trakom in AOI brez povezave. Inženirji IKT so zagotovili namestitev in usposabljanje na kraju samem, s čimer so zagotovili, da je linija dosegla optimalno delovanje. Stranka je pohvalila kakovost opreme in podporo: 'Vsi stroji so iz Kitajske, IKT, dobra kakovost in cena. Hvala Andyju in Billyju, da sta zgradila to linijo in nas usposobila za uporabo teh strojev.'
| Storitve in podpora pri usposabljanju
IKT zagotavlja celovite storitve namestitve, zagona in usposabljanja za vso SMT opremo. Inženirji vodijo stranke skozi nastavitev, delovanje, vzdrževanje in odpravljanje težav. Naš cilj je zagotoviti operaterjem, da lahko neodvisno in samozavestno upravljajo linijo SMT in dosegajo optimalno proizvodnjo že od prvega dne.
| Pohvale strank
Stranke nenehno hvalijo ICT za hitro tehnično podporo, dobro zapakirane pošiljke in visoko kakovostno opremo. Inženirji so priznani po svoji strokovnosti in učinkovitem usposabljanju. Povratne informacije poudarjajo zanesljivost, enostavnost uporabe in hiter odziv na proizvodne izzive strojev IKT.
| Naš certifikat
Vsi stroji ICT Yamaha SMT, vključno z YSM10, imajo CE, RoHS, ISO9001 in lastniške patente. Ti certifikati zagotavljajo skladnost z mednarodnimi varnostnimi standardi in standardi kakovosti, strankam pa dajejo zaupanje v učinkovitost in spoštovanje predpisov.
| O IKT in Factory
ICT upravlja velik obrat za raziskave in razvoj ter proizvodnjo s strogimi sistemi nadzora kakovosti. Naša ekipa inženirjev in tehnikov presega 200, ki zagotavlja namestitev, usposabljanje in tehnično podporo po vsem svetu. V preteklih letih je ICT strankam v več kot 80 državah zagotovil na tisoče linij SMT, kar je zagotovilo globalni doseg in dosledne visokokakovostne proizvodne rešitve.
