YSM40R
I.C.T
| Količina: | |
|---|---|
| Učinkovito visokohitrostno sestavljanje PCB

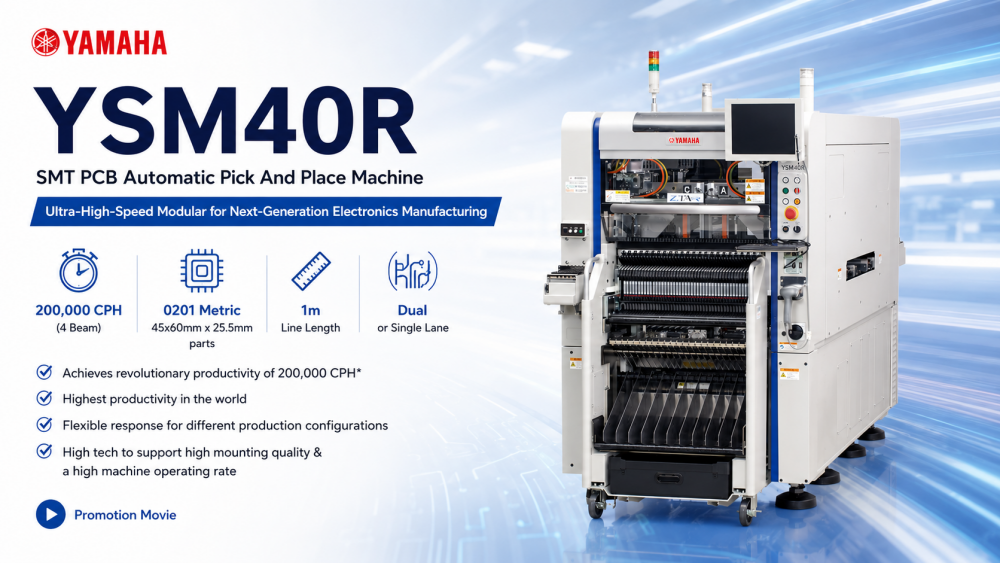

YSM40R je visoko zmogljiv Yamahin stroj za vstavljanje in pobiranje SMT, zasnovan za hitro in natančno montažo na sodobnih proizvodnih linijah SMT. Zasnovan za delo z dvo- ali enopasovnimi ploščami, sistem podpira komponente od ultra majhnih čipov 0201 do večjih delov. S kompaktnim odtisom in naprednimi podajalnimi sistemi zagotavlja YSM40R neprekinjeno proizvodnjo, visoko natančnost namestitve in izjemno prilagodljivost, zaradi česar je idealna rešitev za proizvajalce elektronike, ki si prizadevajo za učinkovitost in visokokakovosten izpis.
| Lastnosti izdelka
1. Zelo hitra postavitev

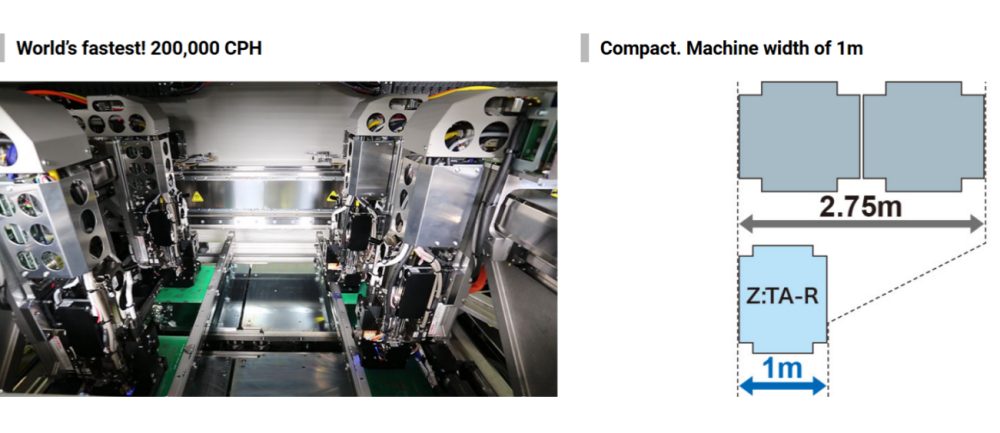

YSM40R doseže do 200.000 CPH z uporabo 4-žarkovne konfiguracije. Njegova napredna rotacijska glava zagotavlja hitro prevzemanje in namestitev komponent, kar skrajša proizvodni čas in hkrati ohranja visoko natančnost. Ta hitrost je idealna za velikoserijsko proizvodnjo elektronike in fleksibilno linijsko delovanje.
2. Fleksibilno ravnanje s komponentami
YSM40R podpira komponente od 0201 metričnih čipov do večjih konektorjev in omogoča več velikosti in tipov komponent. Stroj omogoča eno- ali dvopasovno delovanje, prilagajanje različnim velikostim PCB in proizvodnim zahtevam, kar zagotavlja minimalno menjavo in visoko učinkovitost.
3. Inovativni sistem podajalnika.
Podajalnik s super obremenitvijo omogoča neprekinjeno dobavo komponent z minimalnimi izpadi. V kombinaciji z možnostmi modularnega podajalnika in napajalne naprave lahko operaterji hitro konfigurirajo nastavitve za različne proizvodne formate, s čimer povečajo prilagodljivost in hkrati ohranijo gladko delovanje.
| Specifikacija
| Model | 4-žarek, 4-glava spec. (YSM40R-4) | Specifikacije z 2 žarkoma in 2 glavama (YSM40R-2) |
| Uporabno PCB | D700 × Š460 mm do D50 × Š50 mm | |
| Hitrost | 200.000CPH (pri uporabi glave RS) | 58.000CPH (pri uporabi glave MU) |
| Uporabne komponente | 0201* do □6,5 mm (višina 2,0 mm ali manj) *možnost 03015 do 45 × 60 m (višina 15 mm ali manj) | 0402 do 45 × 100 mm (višina 15 mm ali manj) 0603 do 45 × 100 mm (višina 25,5 mm ali manj) |
| Natančnost montaže | +/-35 μm (25 μm) Cpk ≧1,0 (3σ) | +/-40 μm (30 μm) Cpk ≧1,0 (3σ) |
| Število vrst komponent * Pretvorba traku širine 8 mm | Maks. 80 podajalnikov z RS glavami Maks. 88 podajalnikov z MU glavami Maks. 84 podajalnikov z RS x 2 + MU x 2 glavama | 92 podajalnikov z glavami MU ali FL |
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416V +/-10% | |
| Vir dovoda zraka | 0,45 MPa ali več, v čistem, suhem stanju | |
| Zunanja dimenzija | D1000׊2100×V1550 mm | |
| Teža | Pribl. 2.100 kg | |
* Specifikacije in videz se lahko spremenijo brez predhodnega obvestila.
| Seznam linijske opreme SMT
Σ-G5SⅡ je običajno integriran v celotno proizvodno linijo SMT, vključno s tiskalnikom spajkalne paste, sistemom za pregledovanje SPI, pečico za reflow, strojem za pregledovanje AOI in opremo za ravnanje s PCB. IKT zagotavlja popolno linijsko integracijo, ki zajema rešitve SMT, DIP, premaze in pametne tovarniške avtomatizacije, ki strankam pomagajo zgraditi učinkovite in razširljive sisteme za proizvodnjo elektronike po vsem svetu.
ICT ponuja tudi široko paleto strojev za pobiranje in polaganje Yamaha SMT, vključno z modeli Σ-F8S in Σ-G5SⅡ. Ti sistemi ponujajo različne hitrosti, konfiguracije glave in možnosti ravnanja s komponentami, kar omogoča proizvajalcem elektronike, da izberejo idealno rešitev za majhno, srednje ali visokoserijsko proizvodnjo. Vsi stroji se brezhibno integrirajo s polnimi linijami SMT, kar zagotavlja dosledno kakovost in proizvodno učinkovitost pri vseh modelih.
