YRM20
Yamaha
| Količina: | |
|---|---|
| Napredni visokohitrostni SMT Pick & Place

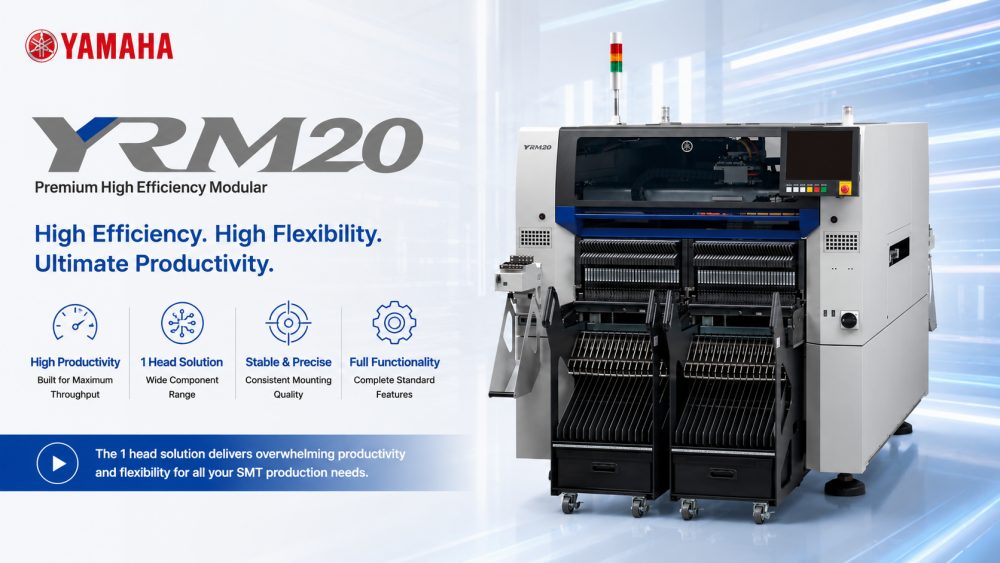

Yamaha YRM20 je popolnoma samodejni SMT pick and place stroj, izdelan za sodobno proizvodnjo elektronike. Z dvopasovnim delovanjem, prilagodljivimi možnostmi glave in zmožnostmi visoke hitrosti lahko upravlja širok nabor komponent SMD od čipov 0201 do večjih priključkov. Njegova modularna zasnova in integrirani pametni senzorji omogočajo visoko natančno montažo, hkrati pa ohranjajo izjemno učinkovitost proizvodnje. YRM20 je idealen za proizvajalce, ki iščejo zanesljivo, hitro in vsestransko rešitev za kompaktne ali velike tiskane vezje.
| Lastnosti izdelka
Visokohitrostno dvopasovno delovanje
YRM20 deluje z dvopasovnimi možnostmi, kar omogoča hkratno namestitev komponent na dve plošči za optimizirano produktivnost. Konfiguracije z več glavami visoke hitrosti omogočajo pretok 200.000 CPH, kar zagotavlja hitro dokončanje tudi za kompleksne plošče, hkrati pa ohranja natančno natančnost postavitve.
Vsestransko ravnanje s komponentami Stroj,
opremljen s prilagodljivo tehnologijo z več glavami in naprednimi sistemi zajemanja, sprejme komponente od 0201 do večjih priključkov. Vgrajene pametne kamere in stranski pogled preverjajo postavitev v realnem času, zmanjšujejo napake in zagotavljajo kakovostno montažo.
Orodja za izboljšano produktivnost.
Super nakladalni podajalniki zmanjšajo čas izpada med dopolnjevanjem komponent. Nastavljive širine pasov in modularna arhitektura zagotavljajo prilagodljivost različnim velikostim PCB in proizvodnim formatom, kar podpira neprekinjeno delovanje in hitre menjave.
| Specifikacija
| Model | YRM20 Pick and Place stroj | |
| Visokohitrostna univerzalna rotacijska glava RM | IN-LINE HM glava | |
| Šobe (na 1 glavno enoto) | 18 | 10 |
| Uporabne komponente | 0201 do Š12 x D12 mm, višina 6,5 mm ali manj | 0201 do Š55 x D100 mm, višina 15 mm ali manj |
| Zmogljivost montaže (v načinu visoke proizvodnje) | 115.000CPH | 98.000CPH |
| Natančnost montaže (v načinu visoke natančnosti) | Med uporabo v internih optimalnih pogojih: ±0,025 mm Cpk≧1,0 | |
| Število vrst komponent | Menjava podajalnega vozička: Maks. 128 vrst = 32 podajalnikov x 4 (pretvorba za podajalnik traku 8 mm) | |
| Dimenzije PCB | Dvostopenjske specifikacije 1 PCB prenos: L810 x Š510 mm do L50 x Š50 mm 2 PCB prenos: L380 x Š510 mm do L50 x Š50 mm | |
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Vir dovoda zraka | 0,45 MPa ali več, v čistem, suhem stanju | |
| zunanja dimenzija (brez projekcij) | D1374 x Š1948 x V1445 mm | |
| Teža | Pribl. 2.250 kg (samo glavna enota) | |
* Specifikacije in videz se lahko spremenijo brez predhodnega obvestila.
* Za več podrobnosti kontaktirajte ICT.
| Seznam linijske opreme SMT
Σ-G5SⅡ je običajno integriran v celotno proizvodno linijo SMT, vključno s tiskalnikom spajkalne paste, sistemom za pregledovanje SPI, pečico za reflow, strojem za pregledovanje AOI in opremo za ravnanje s PCB. IKT zagotavlja popolno linijsko integracijo, ki zajema rešitve SMT, DIP, premaze in pametne tovarniške avtomatizacije, ki strankam pomagajo zgraditi učinkovite in razširljive sisteme za proizvodnjo elektronike po vsem svetu.
ICT ponuja tudi vrsto komplementarnih strojev SMT, vključno z modeli za izbiro in namestitev serije YSM, YRM in Σ. Te stroje je mogoče integrirati za izgradnjo popolnih hitrih montažnih linij, ki zagotavljajo brezhibno proizvodnjo od nalaganja plošč do končnega pregleda in ponujajo celovito avtomatizirano rešitev za različne aplikacije PCB.
| Video o uspehu stranke
ICT je uspešno dobavil popolnoma avtomatsko linijo SMT v Kazahstanu za proizvajalca močnostne elektronike. Naši inženirji so zagotovili namestitev, usposabljanje in tehnično podporo na kraju samem. Linija vključuje celotno paleto strojev SMT: nakladalnik SMT, popolnoma samodejni tiskalnik, peč za reflow, tekoči trak SMT in stroj AOI brez povezave. Sistem je dosegel učinkovito, visokokakovostno montažo PCB, medtem ko je stranka pridobila operativno strokovno znanje.
| Storitve in podpora pri usposabljanju
IKT zagotavlja podporo od konca do konca za namestitev in usposabljanje YRM20. Naši inženirji vodijo stranke skozi nastavitev stroja, delovanje in vzdrževanje ter tako zagotovijo, da proizvodne linije dosežejo optimalno učinkovitost. Storitve oddaljenega vodenja in hitrega odziva zagotavljajo minimalne izpade, kar tovarnam pomaga ohranjati neprekinjeno in visokokakovostno delovanje.
| Pohvale strank
'Vsi stroji so iz Kitajske IKT. Dobra kakovost in cena. Hvala Andyju in Billyju, da sta zgradila to linijo in nas usposobila za uporabo teh strojev.' Naše stranke dosledno hvalijo naše inženirsko strokovno znanje, učinkovito pošiljanje in hiter odziv, kar zagotavlja gladek zagon in zaupanje v proizvodnjo.
| Naš certifikat
YRM20 ima certifikat CE, RoHS, ISO9001 in več patentov. IKT zagotavlja dosledno upoštevanje globalnih standardov varnosti in kakovosti ter zagotavlja zanesljivo, varno in popolnoma skladno opremo za mednarodne proizvajalce elektronike.
