ICT-U2
I.C.T
| Količina: | |
|---|---|

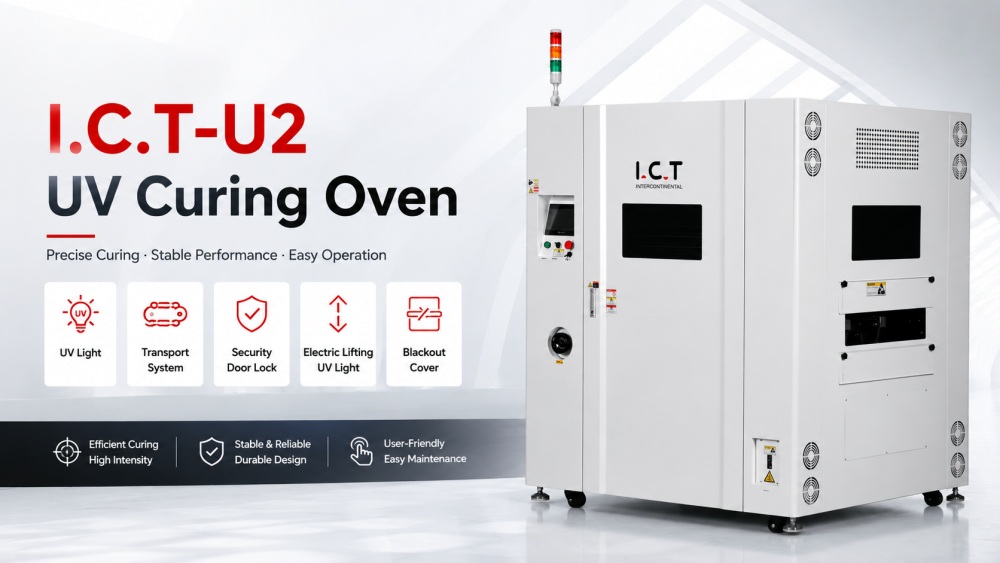

ICT-U2 UV sušilna peč je zasnovana za hitro in enakomerno utrjevanje lepil, črnil, premazov in UV-občutljivih materialov na SMT PCB. Vsebuje visoko zmogljiv niz žarnic UVA z neodvisno nastavitvijo višine, odsevne plošče za učinkovito rabo energije in transportni sistem proti prijemanju, ki ga poganjajo koračni motorji za stabilen transport. Pečica sprejme PCB do 500 mm širine in ±100 mm višine, podpira obremenitev 5 kg na ploščo. Neodvisno hlajenje zagotavlja varno izhodno temperaturo. Sistem zagotavlja dosledno utrjevanje, zmanjšuje napake in se brezhibno integrira v proizvodne linije SMT SMD.

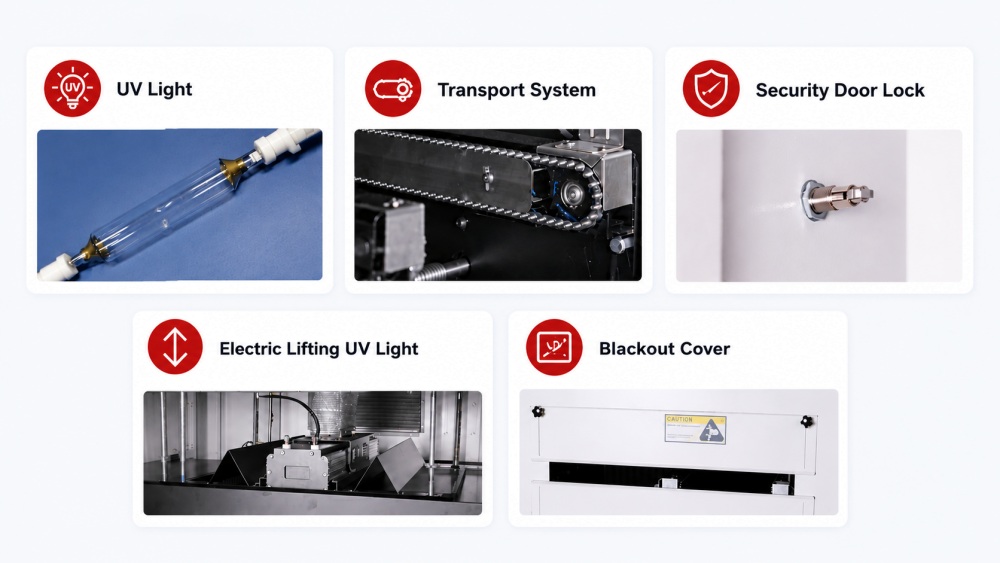

UV žarnice zagotavljajo enakomerno obsevanje z visoko intenzivno energijo. Vsako svetilko je mogoče neodvisno nadzorovati glede višine in časa osvetlitve. Odsevne plošče povečajo izkoristek UV in zmanjšajo porabo energije. PID nadzor temperature zagotavlja natančnost ±1°C. Varnostne funkcije vključujejo zaznavanje napak žarnice, zaščito pred previsoko temperaturo in integrirane alarme. Sistem zagotavlja hitro in stabilno strjevanje lepil in premazov, podpira visoko zmogljivo proizvodnjo PCB SMT, hkrati pa ohranja celovitost plošče.
Transportni sistem uporablja teflonsko prevlečene verige s koračnim motornim pogonom. Nastavljiva hitrost je od 0,5 do 3,5 m/min, sistem pa poskrbi za natančno pozicioniranje deske. Senzorji iz optičnih vlaken zaznajo vstop in izstop tiskanega vezja ter preprečijo zastoje in napačno podajanje. Zasnova podpira plošče do ±100 mm višine, 500 mm širine in do 5 kg na ploščo. Hladilne cone vzdržujejo nizke izhodne temperature, kar zmanjšuje toplotno obremenitev. Ta kombinacija zagotavlja visoko zanesljivost in dosledno učinkovitost strjevanja v proizvodni liniji SMT PCB.
| Tehnični podatki:
| Specifikacije | ICT-U2 |
| Transport | Dolga veriga za pin iz nerjavečega jekla, dolžina 35B zatiča 5 mm, dodajte jezičke iz nerjavečega jekla. |
| Kontrolni sistem | PLC+zaslon na dotik |
| Hitrost transporterja | 0,5~3,5m/min |
| Količina UV svetlobe | 1 komplet |
| Moč UV svetlobe | 6Kw/set |
| UV svetlobni vir | UVA Band |
| Dolžina UV svetlobe | 630 mm, dolžina loka 500 mm |
| Glavna dolžina valov | 365nm |
| Največja višina PCBA | ± 100 mm |
| Širina PCBA | 50 ~ 500 mm, ročna nastavitev, prenese težo 5 kg |
| Način hlajenja | Zračno hlajenje |
| Električno napajanje | 3 faze, 380 V 50 Hz |
| Dimenzija (D*Š*V) | 1500*1100*1720mm |
| Teža | Pribl. 450 KG |
* Podatki so pridobljeni pri temperaturi okolja 25 ℃ in vlažnosti 60 %.
| Ne. | Predmet | Neobvezno |
| Sistem za prilagajanje širine tirnice | Samodejna nastavitev širine motorja | |
| Opcijska funkcija | Povratna linija plošče |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam opreme linije za premazovanje PCBA
ICT-U2 se integrira s celotno linijo za nanašanje in doziranje SMT ICT. Sorodna oprema vključuje razpršilnike s curkom, stroje za konformno nanašanje premazov, pečice za UV strjevanje, transportne trakove PCB, AOI inšpekcijo in sisteme za odstranjevanje plošč. Pečica skrbi za nadzorovano strjevanje, medtem ko stroji za premazovanje ščitijo širše površine. AOI preverja kakovost, ločevanje plošč pa ločuje končne PCB-je. Ti stroji skupaj tvorijo neprekinjen delovni tok, ki optimizira pretok, zmanjšuje materialne odpadke in zagotavlja dosledno strjevanje in sušenje PCB.
| Ime izdelka | Namen v liniji za premaze PCBA |
|---|---|
Nanaša natančne zaščitne premaze na vezja za zaščito pred prahom, vodoodpornostjo in zaščito pred eksplozijo. | |
Utrjuje premaze z IR ali UV svetlobo, kar zagotavlja trajno in močno zaščito. | |
Nemoteno prenaša vezja skozi linijo za nanašanje premazov za učinkovito obdelavo. | |
Zagotavlja in shranjuje PCB za proizvodno linijo, kar zagotavlja nemoten vnos in izhod. | |
| Konformni premaz AOI | Pregleduje kakovost premaza in odkriva napake, da zagotovi visoke standarde. |
| Video o uspehu stranke
Aprila 2026 je ICT uvedel celotno proizvodno linijo SMT za portugalskega proizvajalca avtomobilske elektronike. Inženirji so izvedli namestitev na kraju samem, kalibracijo linije in praktično usposabljanje operaterjev. Ekipo so usmerjali pri delovanju peči, ravnanju s tekočim trakom in rednem vzdrževanju. Stranka je pohvalila gladko namestitev, zanesljivo delovanje pečice in jasno, praktično usposabljanje. Operaterji so lahko učinkovito upravljali linijo in zagotovili dosledno utrjevanje vseh vrst PCB in premazov v celotni proizvodnji.
| Storitve in podpora pri usposabljanju
IKT zagotavlja podporo za celotno delovanje tovarne SMT, ne le za posamezne pečice. Inženirji pred dostavo pregledajo tip PCB, material, ciljni izhod, delovni prostor in prihodnjo širitev. Po namestitvi podpora vključuje zagon, usposabljanje operaterjev, navodila za vzdrževanje in optimizacijo procesa. Inženirji zagotavljajo nemoteno integracijo pečice za UV strjevanje z opremo za premazovanje, doziranje, pregledovanje, rokovanje in odstranjevanje plošč. Nove tovarne prejmejo smernice od postavitve do poskusne proizvodnje. Obstoječe tovarne imajo koristi od izboljšanega poteka dela, uravnoteženega delovanja linije in zanesljivega visokozmogljivega strjevanja PCB SMT.
| Kaj pravijo naše stranke
Stranke cenijo IKT zaradi praktičnih napotkov in hitrega odziva. Inženirji zagotavljajo jasna navodila, zmanjšujejo napake in pospešujejo pripravljenost operaterja. Zaščitna embalaža zagotavlja varno pošiljanje na dolge razdalje. Tehnična vprašanja, ki se pojavijo med namestitvijo ali proizvodnjo, takoj obravnavajo usklajene prodajne in inženirske ekipe. Stranke pridobijo zaupanje pri uvajanju novih linij, ohranjanju visokega pretoka in doseganju doslednega, visokokakovostnega utrjevanja lepil, črnil in premazov.
| Certifikati in standardi
ICT-U2 UV sušilna peč ima certifikat CE in izpolnjuje mednarodne varnostne standarde. Nadzor kakovosti vključuje inšpekcijo sestavnih delov, preverjanje sestavljanja, testiranje delovanja, potrditev pakiranja, sledenje pošiljke, evidenco namestitve in poprodajne storitve. Obsežni postopki zagotavljajo zanesljivo, ponovljivo učinkovitost utrjevanja, zmanjšujejo operativno tveganje in ohranjajo dosledne visokokakovostne rezultate pri proizvodnji tiskanih vezij SMT.
| O IKT podjetju in tovarni
IKT zagotavlja celovite rešitve za SMT, DIP, premaze, doziranje, sestavljanje, robotiko in pametne tovarne. Interne ekipe za raziskave in razvoj, proizvodnjo, inženiring, prodajo in storitve podpirajo stranke od načrtovanja do stalne proizvodnje. IKT je služil globalnim strankam z dobavo opreme, namestitvijo, usposabljanjem in optimizacijo procesov. Poleg dobave strojev IKT pomaga graditi tovarne od 0 do 1 in nadgrajuje obstoječe linije od 1 do 10, kar zagotavlja razširljive, natančne in zanesljive proizvodne sisteme SMT PCB.
