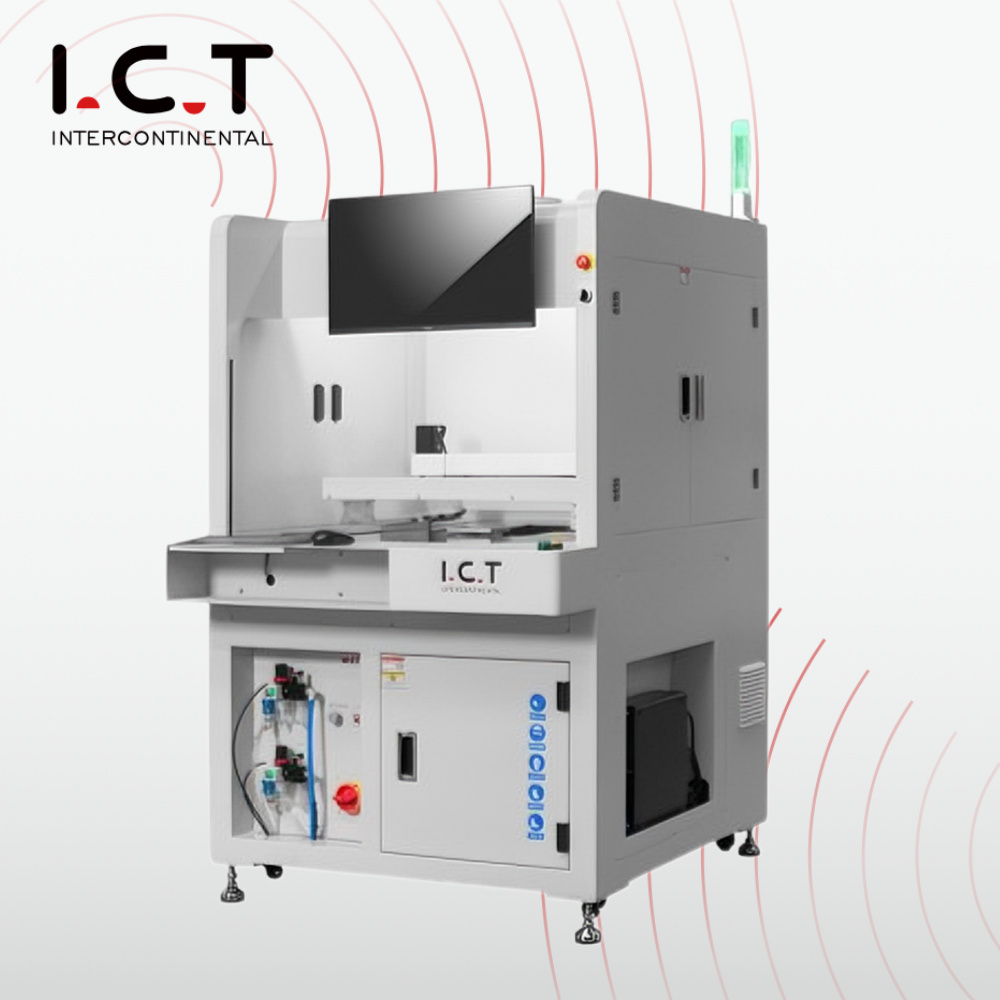

ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Količina: | |
|---|---|
| Pregled stroja za valovito spajkanje
Stroj za valovito spajkanje ICT, zasnovan in izdelan na Kitajskem, je ultimativni stroj za valovito spajkanje Select Offline za prilagodljivo proizvodnjo PCBA v velikih količinah. PCB ostane popolnoma pri miru, medtem ko lahka platforma iz litega aluminija, ki jo poganjajo Panasonicovi servomotorji in precizna linearna vodila, premika fluks in spajkalne glave s tiho hitrostjo in submilimetrsko natančnostjo. Vgrajeno ogrevanje z dušikom zagotavlja zrcalno svetle spoje in skoraj brez žlindre. Vsak parameter je nastavljen in shranjen v intuitivnem vmesniku Windows za neprebojno ponovljivost. Zaradi samodejne kalibracije valov, spremljanja CCD v realnem času, nemškega brizgalnega ventila in titanovega lonca je ta selektivni valovni stroj za spajkanje popolna samostojna rešitev, ki ohranja izkoristek v nebo visoke in brez predelave.
| Seznam opreme DIP Line
Nemški visokofrekvenčni reaktivni ventil sproži drobne enotne pretočne pike s trdnimi delci pod 10 %. Tlačna posoda in natančen merilnik pretoka zagotavljata enakomerno dostavo ne glede na nivo rezervoarja. Šoba se premika po platformi XY, ponovljivo na 0,02 mm. Ostanki padejo v pladenj za takojšnje čiščenje. Vsa pnevmatika je vrhunska japonska SMC, merilniki na površini za hitre vizualne preglede. Avtomatska črpalka dovaja fluks brez prekinitve. Ta sistem zagotavlja čisto, ponovljivo pokritost v vsakem ciklu stroja za selektivno spajkanje.
Standardno je popolnoma nastavljiv spodnji IR; zgornja IR ali konvekcija vročega zraka po izbiri. Odprta zasnova poveča prenos toplote, medtem ko debela izolacija zadrži stabilne temperature. Vrhunski grelni elementi in motorji vodilnih svetovnih proizvajalcev že leta delujejo brez težav. Vse je plug-and-play – za servisiranje ni potrebno nobeno orodje. Plošče izstopijo enakomerno aktivirane in brez napetosti, popolnoma pripravljene za brezhibne spoje v Select Offline Wave Soldering Machine.
Nemška elektromagnetna črpalka proizvaja ultrakonzistenten vrh valovanja. Nastavite temperaturo, pretok N2, višino in samodejno kalibracijo neposredno z zaslona. Lonček iz titana z zunanjim grelcem iz litega železa se hitro segreje in nikoli ne pušča. Inline dušik daje sijoče fuge in skoraj nič ostankov. CCD v realnem času posname 900 ur sledljivega videa. Zatesnjene visokohitrostne osi XYZ, lasersko zaznavanje valov in samodejno čiščenje šob zagotavljajo, da stroj za selektivno spajkanje valov deluje 24/7 brez zastojev.

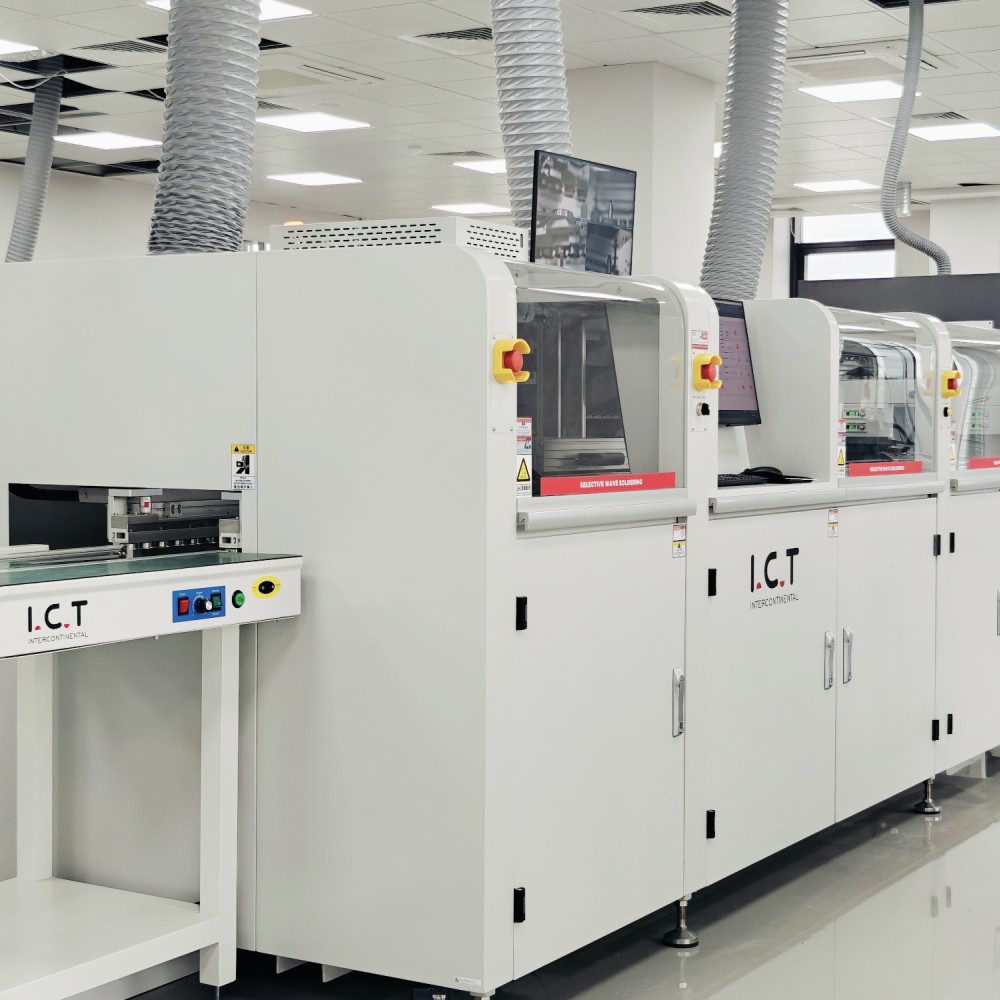

Profilirane tirnice za težke obremenitve in tridelni valjčni transporter premikajo deske gladko in nežno. Stranske in zgornje objemke zaklenejo PCBA med vsakim korakom. Odebeljene tirnice z lahkoto prenašajo 20 kg obremenitev. Natančni pogonski moduli odlično pozicionirajo plošče od fluksa skozi spajkanje. Celoten transport je zasnovan za neprekinjeno proizvodnjo na Select Offline Wave Soldering Machine.
PLC s certifikatom CE in arhitektura hitrega vodila ustrezata standardom industrije 4.0. Ožičenje Cat-6 in najboljša elektronika v razredu zagotavljata bliskovito hiter odziv in popolno zanesljivost. Vodeno programiranje, samodejno prepoznavanje šob, urejanje na podlagi slik, pogled v živo z enim klikom in večjezična podpora poskrbijo, da je nastavitev prava stvar. Popolna sledljivost ohranja kakovost zaklenjeno na vsakem stroju za selektivno spajkanje.
Vodeni način po korakih, samodejni ID šob, pametno popravljanje slike, nadzorne plošče v realnem času in preklapljanje CCD v živo z enim gumbom olajšajo upravljanje. Podpira kitajščino, angleščino, japonščino, ruščino in več. Vgrajeni MES, Wi-Fi, oddaljeni dostop, glasovna opozorila in prilagodljive luči omogočajo operaterjem popoln nadzor nad napravo Select Offline Wave Soldering Machine.
| Specifikacija
| On-line selektivni valovni spajkalni stroj | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modularno na spletu | Pršenje + predgretje in spajkanje | Pršenje + Predgretje + Spajkanje | Pršenje + Predgretje + Spajkanje + Spajkanje | Spray + Predgretje + Spajkanje + Spajkanje + Spajkanje |
| Sistem spajkanja | ||||
| Količina šobe | 1 | 1 | 2 | 3 |
| Količina spajkalne posode | 1 komplet | 1 komplet | 2 komplet | 3 komplet |
| Dvojni lonec (izbirno) | N/a | Možnost | Možnost | Možnost |
| Moč spajkalne posode | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux sistem | ||||
| Flux shranjevalna rezervoar | 1L | 1L | 2L | 2L |
| Podpora za toko | Tok alarm, samodejni | |||
| Šoba za razpršilo | Nemčija Jet Valve (točkovno in linijsko pršenje) 1 komplet | |||
| Velikost škropljenja šobe | 130um (možnost 180um, 210um) | |||
| Hitrost pršenja | 0 ~ 20mm/s | |||
| Hitrost premikanja pršilne šobe | 0 ~ 400mm/s | |||
| Predgrevanje sistema | ||||
| Način predgrevanja | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir |
| Območje predgrevanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Območje predgretja | Zgornji vroč zrak: 2, spodnji IR: 1 | |||
| Moč spodnjega predgretja | Maks.12kw | |||
| Zgornja moč predgretja | Maks.6kw | |||
| Čas ogrevanja | Pribl. 15 min (nastavitev 150 ℃) | |||
| Nadzorni način | PC+PLC | |||
| Transportni sistem | ||||
| Velikost tiskanega vezja (z napeljavo) | 120*60~500*500 mm | |||
| Zamenjava PCB | Na spletu | |||
| PCB Top Clearance | 120 mm | |||
| Višina prevoza | 900 ± 20 mm | |||
| Prevozna širina | 60 ~ 500 mm | |||
| Dimenzija: mm | D1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Teža | Približno: 800 kg | Približno: 1200 kg | Približno: 1300 kg | Približno: 1500 kg |
| Seznam opreme DIP Line
Naša proizvodna linija DIP ponuja napredna orodja za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija DIP vključuje linijo za vstavljanje DIP za natančno postavitev komponent, nakladalnik valov za nemoten vstop v tiskano vezje, razkladalnik valov za varen izhod in linijo za montažni trak za končna preverjanja. Ta visokokakovostna proizvodna linija PCB DIP zagotavlja stabilno delovanje, zanesljivo vstavljanje THT in stroškovno učinkovito sestavljanje, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT povečuje produktivnost pri nalogah skozi luknje.
| Video o uspehu stranke
Vietnamska stranka, ki dobavlja svetovno znano blagovno znamko kamer, je obiskala našo tovarno, da bi sprejela njihov novi stroj za selektivno spajkanje. Naši inženirji so izvajali predstavitve v živo na svojih dejanskih ploščah, usposabljali svojo ekipo o programiranju, umerjanju in vsakodnevni negi ter jim omogočili opazovanje popolnih sklepov v realnem času na monitorju CCD. Praktična seja jim je dala 100-odstotno zaupanje za hiter in gladek zagon doma in dokazala resnično globalno podporo IKT.
| Strokovne storitve in usposabljanje
Od namestitve na ključ in zagona do doživljenjskega vzdrževanja in nadgradenj, IKT vas pokriva kjer koli na planetu. Dvajset predanih inženirjev skrbi za postavitev linij, prilagajanje procesov in poglobljeno usposabljanje – na kraju samem ali na daljavo. Središča za nadomestne dele na več celinah in 24-urni odziv zagotavljajo, da vaš Select Offline Wave Soldering Machine iz leta v leto ostane na vrhuncu.
| Pohvale strank
Stranke so navdušene nad našimi potrpežljivimi, strokovnimi inženirji, ki se ob prevzemu in zagonu temeljito usposabljajo. Všeč jim je, kako stroj za selektivno spajkanje z valovi zabija točke pretoka, ohranja popolno višino valov in odpravlja napake s svojimi neverjetno preprostimi krmilniki. Neprebojna embalaža prispe vsakič nedotaknjena, oddaljeni popravki v istem dnevu in bliskovita podpora na kraju samem pa naredijo IKT partnerja, za katerega nikoli ne skrbijo.
| Industrijski certifikati
Vsak stroj ICT za selektivno spajkanje valov nosi CE za varnost, RoHS za okoljsko skladnost, ISO9001 za upravljanje kakovosti in več patentov za jet ventile, črpalke in lasersko zaznavanje. Te globalno priznane oznake dokazujejo, da dobite varno, zeleno, inovativno zmogljivost Select Offline Wave Soldering Machine, zgrajeno po najvišjih standardih.
| O IKT podjetju in tovarni
Od leta 2012 smo hitro rasli s popolnimi lastnimi raziskavami in razvojem ter 12.000 m² veliko najsodobnejšo tovarno. Devetinosemdeset članov ekipe – vključno z 20 inženirji – in osmimi podružnicami služi več kot 1600 strankam v 72 državah. Strogi nadzor in popolni sistemi kakovosti podpirajo vsak stroj za selektivno spajkanje valov, medtem ko resnične rešitve na ključ – načrtovanje, oprema, usposabljanje, optimizacija – pomagajo proizvajalcem elektronike po vsem svetu prevladovati s strojem Select Offline Wave Soldering Machine.
