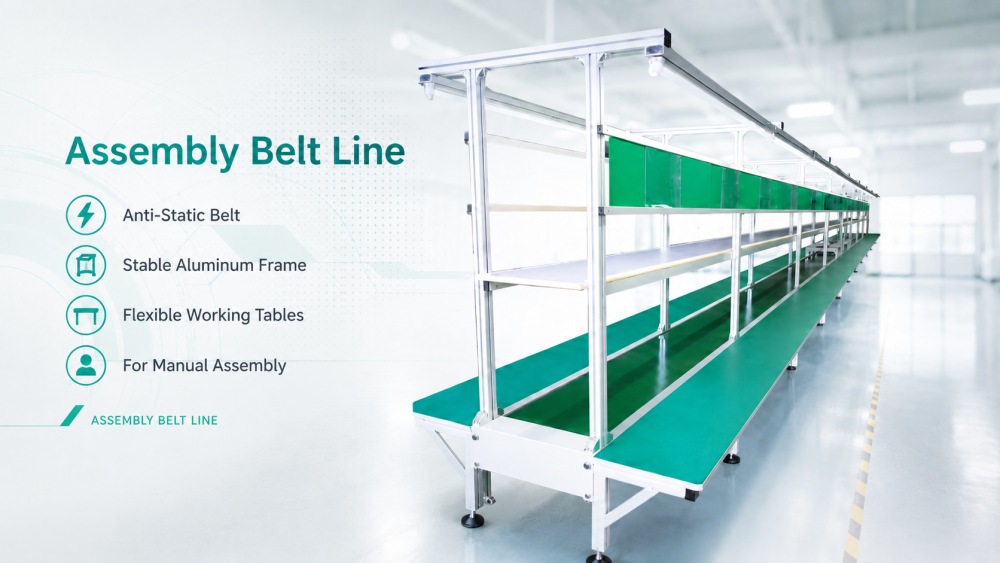

Linija trakov za montažo LED televizorjev je zasnovana za tovarne elektronike, ki potrebujejo stabilen postopek ročnega sestavljanja in ravnanja s PCB. Uporablja se lahko po proizvodnji SMT, vstavitvi DIP, valovnem spajkanju, pregledu ali popravilu. Za proizvodnjo LED-televizorjev linija pomaga operaterjem pri dokončanju sestavljanja tiskanega vezja, preverjanju komponent, povezovanju žic, podpori za pritrditev vijakov, vizualnem pregledu, popravilu in pripravi končne montaže v enem organiziranem delovnem procesu. Standardna linija uporablja zeleni antistatični PVC pas, aluminijast okvir, delovne mize, sistem razsvetljave, električne vtičnice, položaje operacijskih kartic in dodatna orodja. Velikost linije je mogoče prilagoditi glede na prostor delavnice, število operaterjev, velikost izdelka in proizvodno zmogljivost.
| Lastnosti izdelka
Linija montažnega tekočega traku uporablja zeleni antistatični PVC trak za premikanje PCB-jev in polizdelkov skozi različne delovne postaje. To je pomembno za plošče LED TV in druge elektronske izdelke, ker lahko statična elektrika poškoduje občutljive komponente. Širina traku se lahko prilagodi glede na proizvodne potrebe kupca, smer transporta pa se lahko nastavi od leve proti desni ali od desne proti levi. V vsakodnevni proizvodnji trak pomaga operaterjem delati v enakomernem ritmu, namesto da ves čas ročno premikajo deske. Zaradi tega je montažna linija čistejša, varnejša in lažja za nadzornike.
Linija lahko vključuje delovne mize na obeh straneh, kar daje operaterjem dovolj prostora za ročno vstavljanje, preverjanje, sestavljanje, popravilo, označevanje, kabelsko povezavo in pripravo izdelkov. Delovna miza uporablja vezan les z protipožarnim površinskim materialom, ki je primeren za okolja sestavljanja elektronike. Sistem osvetlitve uporablja 40 W sijalke z nadzorom sekcij, ki operaterjem pomagajo jasneje videti komponente, spajkalne spoje, oznake in priključke. Za proizvodnjo LED-televizorjev sta jasna osvetlitev in praktičen prostor za mizo zelo pomembna, ker bodo operaterji morda morali ravnati z velikimi tiskanimi vezji, številnimi priključki in različnimi koraki sestavljanja. Ta zasnova pomaga izboljšati udobje pri delu in zmanjšuje preproste napake pri upravljanju.
Linija za montažne trakove SMT uporablja strukturo aluminijastega okvirja 40 × 40 mm, aluminijasto tirnico 40 × 60 mm in pogonski valj iz nerjavečega jekla. Ta struktura daje liniji dobro stabilnost, hkrati pa ohranja fleksibilnost postavitve. Operacijske kartice je mogoče namestiti za proizvodna navodila, procesne standarde, delovne naloge ali opombe o kakovosti. Linija je lahko opremljena tudi z običajnimi montažnimi orodji, kot so pincete, električni izvijači, klešče, vročezračne pištole, spajkalne postaje, vetrne pištole, odstranjevalci žice, lepilne pištole, naprave za sesanje kositra, izpušne nape, ionski ventilatorji ESD, škatle ESD, zračne cevi in izpušne cevi. Te podrobnosti stranki pomagajo zgraditi praktično in organizirano montažno območje.
| Specifikacija
| Velikost | (D) 9000 * (Š) 2186 * (V) 1950 ± 20 mm, z delovno mizo (lahko prilagodi stranka). |
Pogonski sistem | Tajvanski motor (2HP) in retarder 80#, inverter proizvajalca adlaspower, razpon hitrosti 0-5m/min. |
Glavni del | Izdelek iz aluminija 40 × 40 mm; tirnica iz aluminija 40 × 60 mm; podpora za luči iz aluminija 40 × 40 mm, okvir iz aluminijastega izdelka 40 × 40. |
Sistem razsvetljave | 40 W ，svetilka proizvajalca FSL, žica je 1,5⊃2;, nadzor pododdelka. |
| Moč | Spodnja linijska vtičnica, obe strani ločeno krmiljenje, žica s 4 kvadratnimi žicami, vsaka z 2 metri, približno 1 vsak, korito iz pocinkane plošče, velikost je 60 * 80 * 1 mm. |
| Delovna miza | Vezan les 300*15 mm, površina s protipožarnimi materiali. |
| Pogonski valj | Iz nerjaveče cevi ø25 mm. |
| PCB pas | Zelen antistatični PVC pas (400*2 mm), brezšiven. |
Pripomoček | operacijska kartica, izdelana iz aluminijastega izdelka 25×14'H' ，s prozorno trdo plastiko A4. |
| Seznam opreme DIP Line
IKT lahko zagotovi sorodno opremo za SMT, DIP in proizvodnjo končnega sestavljanja. Za proizvodnjo LED-televizorjev lahko sorodni izdelki vključujejo tiskalnike SMT, stroje za pobiranje in nameščanje, pečice za reflow, SPI, AOI, sisteme za ravnanje s tiskanimi vezji, linije za ročno vstavljanje, stroje za avtomatsko vstavljanje, stroje za valovito spajkanje, DIP AOI, linijo za tekoče trakove, stroje za pritrjevanje vijakov, spajkalne robote, sisteme za označevanje, čistilne stroje in opremo za pregledovanje. Linija tekočega traku za montažo LED TV SMT z delovnimi mizami se lahko uporablja kot povezovalno območje med proizvodnjo PCB in montažo izdelka. IKT lahko načrtuje celotno linijo na podlagi velikosti tiskanega vezja, modela televizorja, števila operaterjev, poteka procesa in postavitve delavnice.
| Ime izdelka | Namen v liniji DIP |
|---|---|
| PCB SMT linija | Ful-auto SMT montažna linija na ključ |
| Avtomatski vložni stroj | Avtomatsko natančno namešča komponente na tiskana vezja za proizvodno linijo DIP. |
Topi spajko, da tvori trdne spoje na PCB-jih med postopkom vtičnika THT. | |
Selektivno nanaša spajkanje na določena področja za natančno sestavljanje THT | |
Pregleduje spajkalne spoje in napake pri namestitvi na DIP sestavljenem tiskanem vezju. | |
Preverja kakovost notranjih spajk in skrite napake v komponentah THT. | |
| Montažna linija pasu | Nemoteno prenaša PCB skozi linijo DIP za učinkovito sestavljanje in pregledovanje. |
| Video o uspehu stranke
ICT je podprl stranko v Uzbekistanu pri izgradnji velike tovarne za proizvodnjo elektronike za matične plošče računalnikov, izdelke SSD in izdelke, povezane s pomnilnikom. Čeprav izdelek ni bil LED TV, projekt prikazuje, kako IKT podpira celotne proizvodne linije elektronike od načrtovanja do stabilne proizvodnje. Linija SMT je vključevala tiskanje s šablonami, postavitev SMT, reflow spajkanje, SPI, AOI in sisteme za ravnanje s PCB. Linija DIP je vključevala linijo za ročno vstavljanje, stroj za vstavljanje čudnih oblik JUKI, stroj za valovito spajkanje in transportne sisteme. Inženirji IKT so pomagali pri namestitvi linije, priključitvi strojev, odpravljanju napak, testiranju proizvodnje in usposabljanju operaterjev. Po testiranju je stranka dala pozitivne povratne informacije o kakovosti opreme, hitrosti odziva, zaščiti embalaže in inženirski podpori.
| Celovita servisna podpora
IKT podpira stranke od zgodnjega načrtovanja postavitve do dejanske proizvodnje. Pred odpremo naša ekipa preveri strukturo linije, gibanje jermena, delovanje motorja, sistem osvetlitve, vtičnice, stanje delovne mize, operacijske kartice, smer transporta, dovod zraka, konfiguracijo orodja in zaščito embalaže. Med servisiranjem na kraju samem inženirji pomagajo povezati montažno tračno linijo LED-televizorja z opremo navzgor in navzdol. Usposabljanje zajema delovanje traku, nastavitev hitrosti, uporabo delovne postaje, nadzor razsvetljave, varnost električne vtičnice, namestitev orodja, dnevno čiščenje, nadzor ESD, osnovno vzdrževanje in upravljanje toka proizvodnje. Za nove proizvodne ekipe dobro načrtovana tekoča linija pomaga zmanjšati zmedo in olajša usposabljanje operaterjev.
| Kaj pravijo stranke
Stranke pogosto dajejo pozitivne povratne informacije o IKT, ker naši inženirji jasno razložijo celotno linijo in pomagajo rešiti resnične proizvodne težave med namestitvijo. Všeč jim je tudi praktična postavitev, stabilna struktura stroja in organizirana zasnova delovne postaje. Za dostavo na dolge razdalje ICT uporablja močno izvozno embalažo za zaščito opreme med transportom. Kadar imajo stranke vprašanja o povezavi linije, ureditvi operaterja, testiranju proizvodnje ali vzdrževanju, se naša ekipa hitro odzove in sledi, dokler težava ni rešena. Ta podpora pomaga strankam, da se počutijo bolj samozavestne, ko gradijo novo tekočo linijo ali širijo obstoječo tovarno elektronike.
| Certifikati in standardi
IKT se osredotoča na nadzor kakovosti za SMT, DIP in opremo za tekoče linije. Naše podjetje deluje z izdelki in sistemi, ki jih podpirajo CE, RoHS, ISO9001, patenti in drugi povezani dokumenti o kakovosti. Za linijo montažnega tekočega traku nadzor kakovosti vključuje trdnost okvirja, premikanje traku, varnost ožičenja, stabilnost osvetlitve, varnost vtičnic, zaščito pred ESD, postavitev delovne postaje in potrditev embalaže. Pred dobavo gre oprema skozi mehansko preverjanje, električno testiranje, testiranje delovanja in pregled embalaže. Stabilna montažna oprema strankam pomaga zmanjšati prekinitve proizvodnje in izboljša vsakodnevno upravljanje tovarne. IKT nenehno izboljšuje inšpekcijske standarde za podporo zanesljive proizvodnje elektronike.
| O IKT podjetju in tovarni
ICT je profesionalni ponudnik rešitev SMT, DIP in tekočih linij z lastnimi ekipami za raziskave in razvoj, proizvodnjo, inženiring, prodajo in storitve. Podjetje je z leti hitro raslo in je služilo številnim strankam v različnih državah in panogah. IKT se osredotoča na celovite tovarniške rešitve, vključno s linijami SMT, linijami DIP, linijami za nanašanje premazov, montažnimi linijami, stroji za avtomatizacijo, inšpekcijskimi sistemi in tovarniškim načrtovanjem. V naši tovarni je vsak stroj pred odpremo strogo preverjen, vključno z mehanskim pregledom, električnim testiranjem, testiranjem delovanja in pregledom embalaže. Z globalnimi projektnimi izkušnjami in močno tehnično podporo IKT strankam pomaga zgraditi proizvodne linije elektronike od zgodnjega načrtovanja do stabilne proizvodnje.
