| Napredni avtomatski PCB AOI stroj AI-5146W
ICT AI-5146W je vrhunski spletni stroj za pregledovanje aoi, zasnovan za dvostransko preverjanje po spajkanju THT. Uporablja visoko natančne barvne kamere in algoritme CNN za zajemanje in obdelavo slik plošč v realnem času, inteligentno presojanje napak, kot so napačni deli, manjkajoče komponente ali obratna polarnost. Ta avtomatizirani optični inšpekcijski stroj poveča učinkovitost proizvodnje, tako da se razteza po linijah brez sprememb, ponuja hitro lokacijo napak in nadzor nad proizvodno linijo. S funkcijami, kot so daljinsko programiranje in podatkovna poročila MES, zagotavlja sledljivost podatkov in nizko število lažnih alarmov. Idealen za tovarne SMT, ta aoi-optični pregledovalni stroj podpira različne velikosti in debeline PCB, zaradi česar je zanesljivo orodje za zagotavljanje kakovosti v proizvodnji elektronike.
| Značilnost

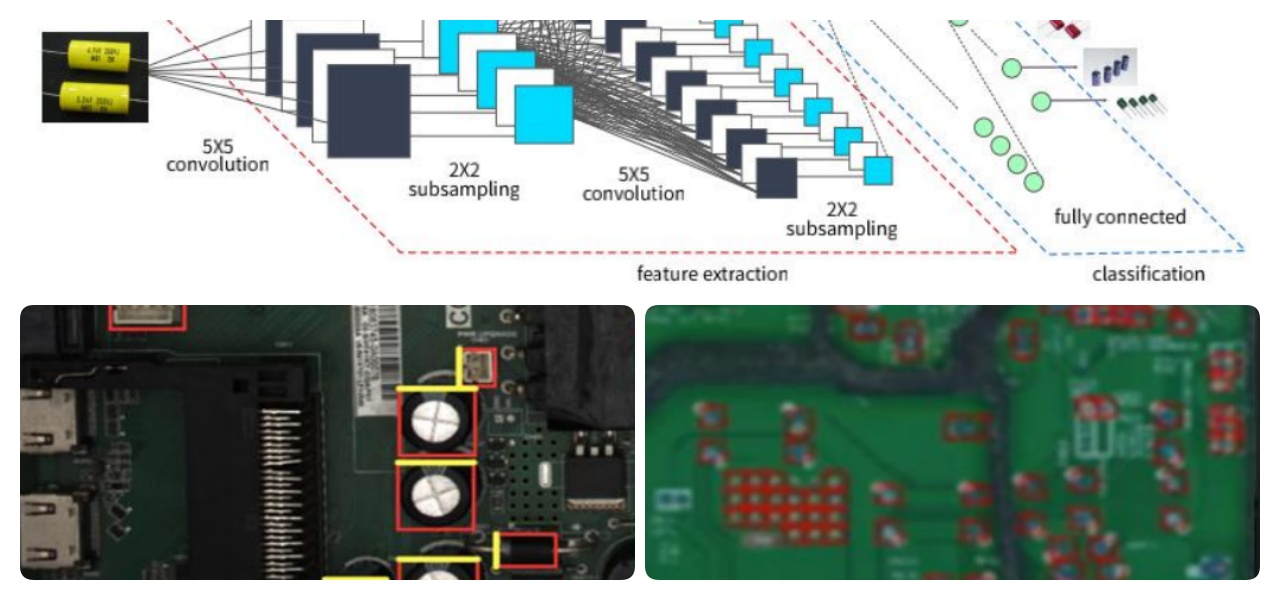

Algoritem globokega učenja
Avtomatski stroj pcb aoi AI-5146W uporablja globoko učenje prek CNN za optimizacijo velikih podatkov in omogoča inteligentno minimalistično programiranje. Samodejno identificira komponente in spajkalne spoje z enim klikom, s čimer rešuje težave z dolgimi časi programiranja in velikim številom lažnih alarmov, ki so pogosti pri tradicionalnih metodah. Naučeno na obsežnih naborih podatkov natančno razlikuje NG od OK plošč, tudi z različnimi oblikami spajkalnih spojev. To zmanjša število zgrešenih pregledov in izboljša posploševanje za različne scenarije, kot je ravnanje s previsi komponent ali luknjami v spajkah brez motenj.

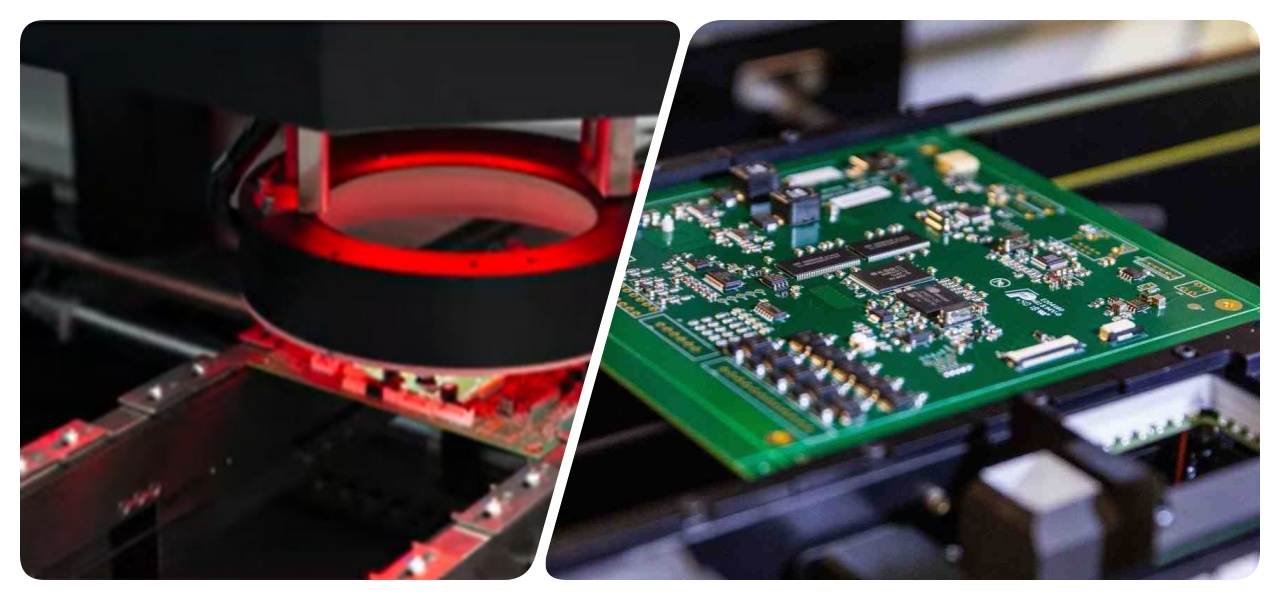

Prilagodljivi inšpekcijski postopki
Ta avtomatizirani optični pregledovalni stroj ponuja prilagodljivo programiranje, ki omogoča spletne ali nespletne prilagoditve brez zaustavitve proizvodnje. Inteligentno preverja barvne upore, kondenzatorje, diode in vtičnice. Programiranje traja le 10-20 minut, s hitrimi menjavami s klicanjem obstoječih datotek. Zvočni alarmi zahtevajo številke elementov, napačne naprave ali vrste, kar zagotavlja nemoteno delovanje. Zaradi kratkih časov odpravljanja napak, 10-15 minut, je operaterjem prijazen.
Močna inšpekcijska zmogljivost
Spletni stroj za pregledovanje aoi, ki podpira preglede več plošč, mešanih plošč in mešanih materialov, obravnava rotacije pod več koti in položaji. Vključuje preskakovanje slabih oznak, kar povečuje vsestranskost za različne proizvodne potrebe brez ogrožanja hitrosti ali natančnosti.
| Specifikacija
| Model | ICT DIP On-line Dvostranski AOI AI-5146W (po spajkanju THT) | ICT DIP On-line Dvostranski AOI AI-5146WL (po spajkanju THT) |
| FOV | 52,6*44 mm |
| Resolucija | 21,5 um |
| Kamera | 5M |
| Hitrost inšpekcijskega pregleda | 0,23 s/FOV |
| Višina PCB | Zgoraj: 75 mm, spodaj: 75 mm |
| Debelina PCB | 0,3 ~ 6,0 mm |
| PCB rob | 3,0 mm |
| Zvitost PCB | ±3,0 mm |
| Teža PCB | Največ: 10 kg |
| Višina transporterja | 750&900±20 mm |
| S prilagoditvijo | Ročno&Samodejno |
| Smer tekočega traku | L ~R ali R ~L |
| Moč | AC220 50/60Hz, 5A |
| Nazivna moč | 520 W |
| Komunikacija | Smema |
| Teža | 890 kg | 100 kg |
| Dimenzija | D1050*Š1335*V1650 mm | D1050*Š1535*V1650 mm |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam opreme DIP Line

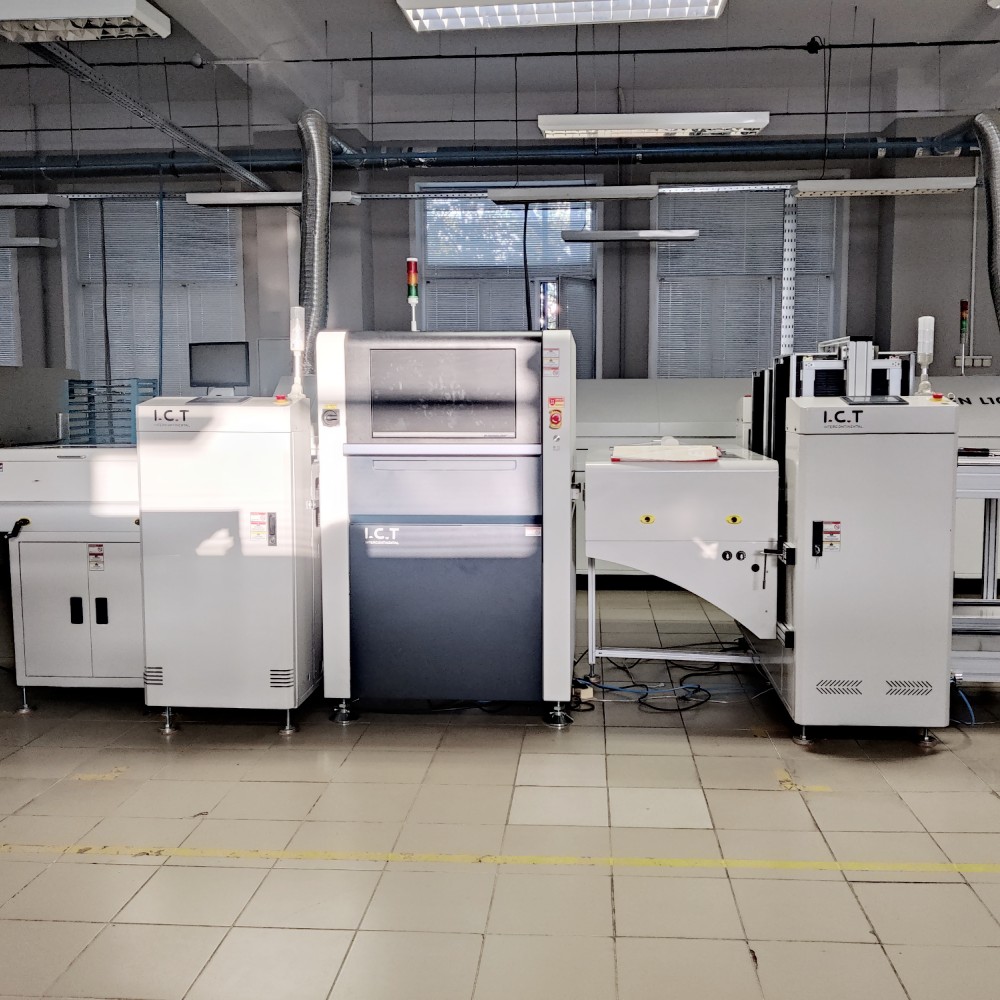

Naša proizvodna linija DIP ponuja napredna orodja za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija DIP vključuje linijo za vstavljanje DIP za natančno postavitev komponent, nakladalnik valov za nemoten vstop v tiskano vezje, razkladalnik valov za varen izhod in linijo za montažni trak za končna preverjanja. Ta visokokakovostna proizvodna linija PCB DIP zagotavlja stabilno delovanje, zanesljivo vstavljanje THT in stroškovno učinkovito sestavljanje, ki izpolnjuje različne potrebe industrije. Z modularno zasnovo in globalno podporo IKT povečuje produktivnost pri nalogah skozi luknje.
| Ime izdelka | Namen v liniji DIP |
Avtomatski vložni stroj | Avtomatsko natančno namešča komponente na tiskana vezja za proizvodno linijo DIP. |
Valovni spajkalni stroj | Topi spajko, da tvori trdne spoje na PCB-jih med postopkom vtičnika THT. |
Selektivni stroj za spajkanje | Selektivno nanaša spajkanje na določena področja za natančno sestavljanje THT |
Post-wave Inline AOI | Pregleduje spajkalne spoje in napake pri namestitvi na DIP sestavljenem tiskanem vezju. |
Rentgensko slikanje | Preveri kakovost notranjih spajk in skrite napake v komponentah THT. |
IKT tester | Preizkuša električno zmogljivost in povezljivost sestavljenega tiskanega vezja. |
Montažna linija pasu | Nemoteno prenaša PCB skozi linijo DIP za učinkovito sestavljanje in pregledovanje. |
| Video o uspehu stranke

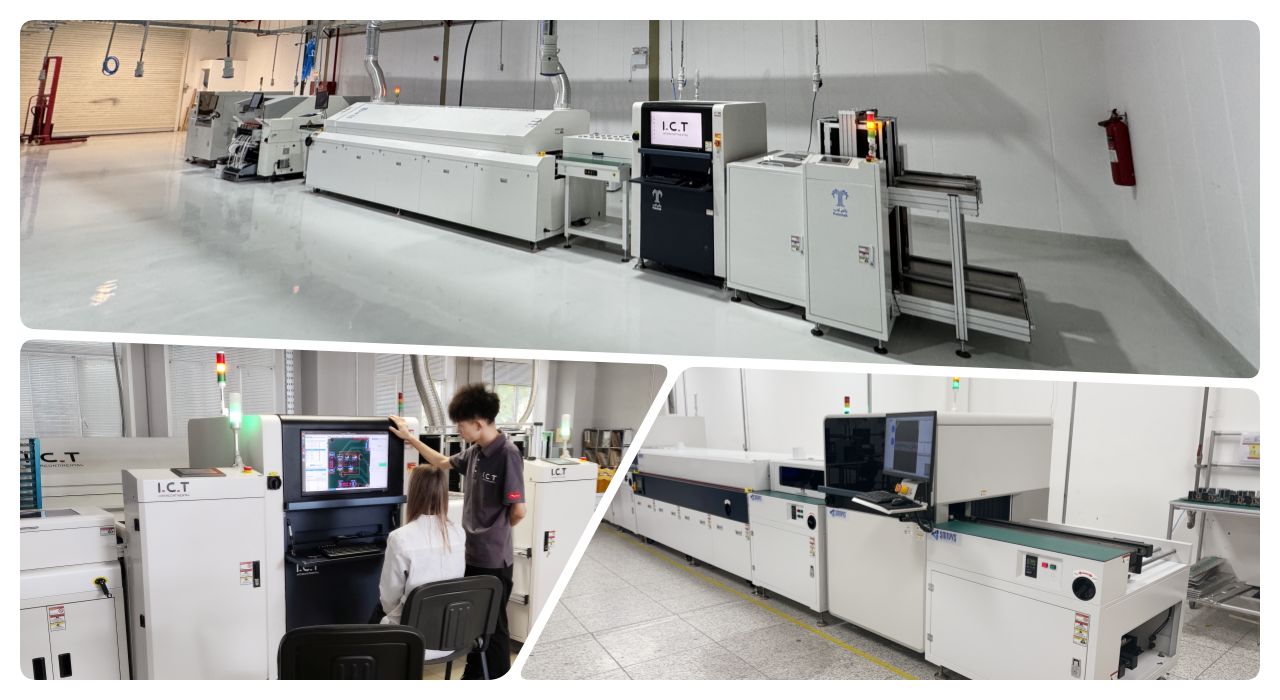

V našem predstavljenem videu predstavljamo pet naprednih modelov AOI, vključno z AI-4026, AI-4540, AI-5146W, s poudarkom na njihovih učinkovitih funkcijah programiranja. Videoposnetek prikazuje programiranje z enim ključem za hitro nastavitev, oddajanje parametrov za uporabo nastavitev med komponentami, samodejno zaznavanje premostitvenih spajkalnih okvirjev, programiranje kopiranja plošč za podvojene plošče in inteligentno načrtovanje poti za optimizacijo poti pregleda. Ta primer iz resničnega sveta iz naročnikove linije SMT v Mehiki ponazarja, kako se samodejni stroj za pcb aoi AI-5146W brezhibno integrira, skrajša čas nastavitve za do 50 % in izboljša natančnost zaznavanja napak. Inženirji na mestu zagotavljajo praktične storitve, ki zagotavljajo nemoteno namestitev in usposabljanje, kar je stranki pomagalo doseči večjo prepustnost in manj lažnih alarmov v proizvodnem procesu.
| Storitve in usposabljanje
IKT zagotavlja celovito storitev in usposabljanje za povečanje učinkovitosti vašega avtomatskega PCB aoi stroja. Naša globalna ekipa ponuja namestitev, oddaljeno odpravljanje napak in vzdrževanje na kraju samem, kar zagotavlja minimalne izpade. Programi usposabljanja zajemajo delovanje, programiranje in odpravljanje težav, prilagojeno vašim potrebam. S centraliziranim upravljanjem podpiramo presoje enega proti več in hitre odzive, kar vam pomaga optimizirati proizvodnjo. Naš dolgoročni partnerski pristop vključuje redne posodobitve in tehnično podporo, s čimer gradimo zaupanje in učinkovitost vaše tovarne.
| Mnenja strank
Naše stranke hvalijo inženirje IKT za njihovo strokovnost in hitro reševanje težav med namestitvijo. Všeč jim je zanesljiva avtomatska zmogljivost stroja pcb aoi, pri čemer upoštevajo njegovo natančnost in preprosto uporabo. Mnogi poudarjajo našo varno embalažo in hitro pošiljanje, ki preprečuje poškodbe. Poleg tega stranke cenijo naše hitre odzive na poizvedbe, ki zagotavljajo nemoteno delovanje in močno stalno podporo.
| Naš certifikat
ICT ima ključne certifikate, kot so CE, RoHS, ISO9001 in različne patente, kar odraža našo zavezanost kakovosti in varnosti. Ti zagotavljajo, da naš avtomatski pcb aoi stroj izpolnjuje svetovne standarde glede okoljske skladnosti in zanesljivosti. Naše patentirane tehnologije pri inšpekcijskih pregledih z umetno inteligenco krepijo inovacije, medtem ko ISO9001 zagotavlja dosledne proizvodne procese, kar strankam daje zaupanje v vzdržljivost in učinkovitost izdelka.
| O IKT in naši tovarni
ICT je vodilni proizvajalec elektronike z lastnimi raziskavami in razvojem ter proizvodnjo, ki zaposluje več kot 89 zaposlenih v 12.000 m² velikem objektu. Od leta 2012 hitro rastemo in oskrbujemo več kot 1600 strank v 72 državah. Naše tovarne imajo stroge preskusne postopke in robustne sisteme vodenja kakovosti, ki zagotavljajo, da vsak avtomatski PCB aoi stroj izpolnjuje visoke standarde. Z 20 inženirji in 8 podružnicami nudimo globalne rešitve od analize povpraševanja do optimizacije.
