Večina tovarn PCBA ne izbere napačnega rentgenskega aparata – izberejo pravi stroj za napačno težavo.
Ne obstaja en 'najboljši' rentgenski sistem za inšpekcijo PCBA, samo tisti, ki resnično ustreza napakam, ki jih morate izpostaviti, obsegu proizvodnje, ki ga izvajate, in zanesljivosti, ki jo morajo doseči vaši izdelki.
Razumevanje delovanja rentgenskega pregleda v elektroniki je razlika med vlaganjem v zmogljivo orodje za pregledovanje in plačevanjem za zmogljivosti, ki jih nikoli ne boste dejansko uporabili.
Mnogi kupci k izbiri rentgenskih žarkov pristopijo s primerjavo specifikacij – večja ločljivost, večja povečava, naprednejši načini. V resnici se tukaj začnejo drage napake.

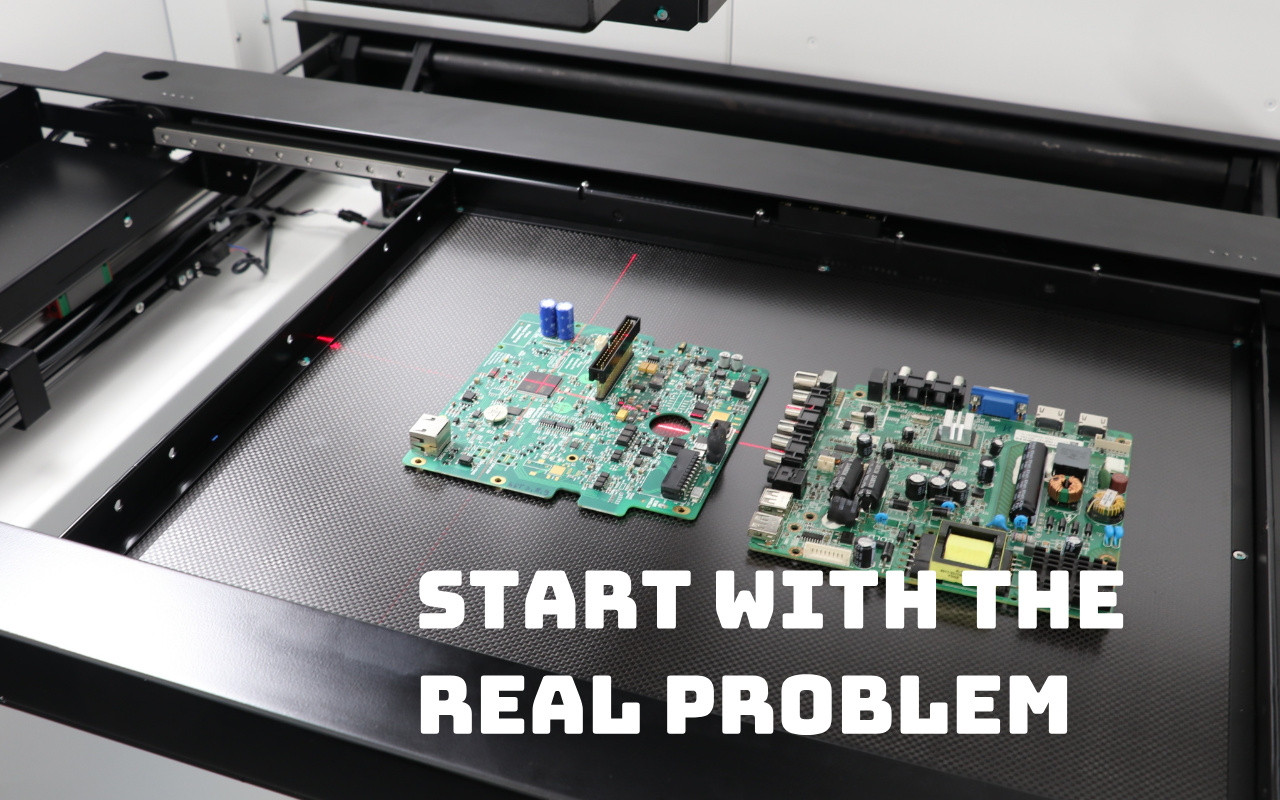

Rentgenskega aparata ne bi smeli izbrati zaradi tega, kar lahko naredi v teoriji, temveč zaradi posebnih težav pri pregledu, s katerimi se sooča vaša linija PCBA pri vsakodnevni proizvodnji. Ko se orodje ne ujema s težavo, je rezultat bodisi prevelika poraba za neuporabljene zmogljivosti ali manjkajoče napake, ki so dejansko pomembne.

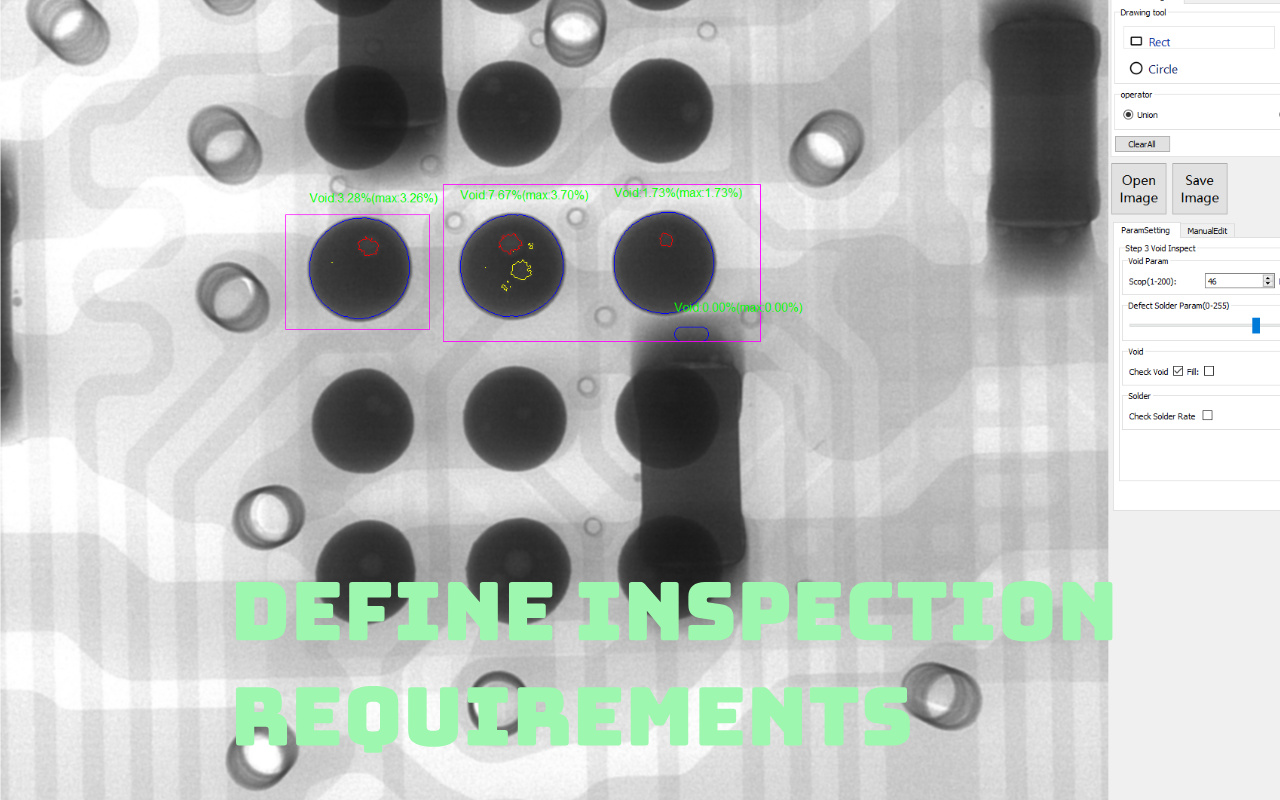

Preden si ogledate modele ali specifikacije, morate najprej opredeliti, zakaj je v vašem procesu potreben rentgenski pregled.
Če je vaš cilj kvantificirati praznjenje BGA v proizvodnji in zagotoviti skladnost z merili sprejemljivosti IPC, sta ponovljivost in doslednost meritev kritični. Sistem mora zagotavljati stabilne, primerljive rezultate med izmenami, operaterji in serijami izdelkov.
Analiza napak je povsem druga naloga. Ko preiskujete vrnjene plošče ali redke napake, kot je glava v blazini ali mikrorazpoke, postaneta prožnost in velika povečava pomembnejši od hitrosti. V tem primeru je zmožnost raziskovanja nepričakovanih problematičnih področij pomembnejša od samodejnega pretoka.
Inline rentgenski pregled se osredotoča na nadzor kakovosti v realnem času . Vsaka plošča je pregledana, napake so odkrite takoj, težave s procesom pa je mogoče popraviti, preden se stopnjujejo – pristop, ki je zelo primeren za proizvodnjo velikih količin.
Rentgenski sistemi brez povezave imajo drugačen namen. Idealne so za pregled vzorčenja, validacijo NPI in podrobno odpravljanje težav, kjer globina pregleda in nadzor operaterja odtehtata čas cikla. Za mnoge tovarne pregled brez povezave zagotavlja najboljše ravnovesje med stroški in vpogledom.
Velikoserijska proizvodnja postavlja stroge zahteve glede časa cikla, avtomatizacije in doslednosti. Vsak pregled, ki upočasni linijo, hitro postane ozko grlo.
NPI in produkcijska okolja z majhnim obsegom namesto tega cenijo prilagodljivost. Sposobnost obvladovanja pogostih sprememb dizajna, različnih velikosti plošč in različnih tipov komponent – brez nenehnega ponovnega programiranja – je pogosto pomembnejša od surovega hitrosti.
Če preskočite ta korak, boste najhitreje preplačali zmogljivosti, ki jih boste redko uporabljali. Preden primerjate specifikacije ali sistemske konfiguracije, potrebujete jasno sliko o tem, kako izgledajo vaše plošče in kje obstajajo vaša dejanska tveganja. Učinkovita rentgenska izbira se vedno začne s preslikavo kompleksnosti izdelka v zahteve inšpekcije.
Različni paketi komponent predstavljajo zelo različne izzive inšpekcijskih pregledov. Naprave s spodnjim zaključkom, kot so BGA, CSP in LGA, zahtevajo jasno vizualizacijo spajkalnih kroglic in zanesljivo merjenje praznin. Paketi QFN z velikimi termalnimi blazinicami zahtevajo natančen izračun odstotka praznin na širokih območjih spajkanja namesto preprostega zaznavanja prisotnosti. IC-ji z majhnim naklonom in spajkalni spoji skozi luknje pa se po drugi strani bolj zanašajo na sposobnost penetracije in kontrast slike, da razkrijejo nezadostno spajkanje, premostitev ali nepopolno zapolnitev cevi.
Ker vsaka vrsta komponente na drugačen način poudarja sistem pregledovanja, mešanica paketov na vaših ploščah neposredno določa, koliko ločljivosti, zmogljivosti nagiba in rekonstrukcije CT dejansko potrebujete.
Vse zaznavne napake ne predstavljajo enakega tveganja. Pri večini proizvajalcev PCBA napake, ki resnično vplivajo na dolgoročno zanesljivost, vključujejo čezmerne ali neenakomerne praznine v spajkalnih spojih BGA, odprtine glave v vzglavniku, ki vodijo do občasnih okvar, skrite premostitve ali nezadostno spajkanje pod komponentami s spodnjim zaključkom in neustrezno polnjenje cevi skozi luknje.
Industrijski standardi, kot je IPC-7095, dovoljujejo določen odstotek praznin, odvisno od razreda uporabe, kar pomeni, da mora biti pregled dovolj natančen za merjenje – ne le zaznavanje – praznin. Hkrati mnoge od teh napak ne zahtevajo samodejno popolnega 3D CT pregleda. V mnogih primerih dobro izbrani kotni pogledi in dosledne merilne metode zadoščajo za zanesljivo presojo brez stroškov in časa cikla popolne tomografije.

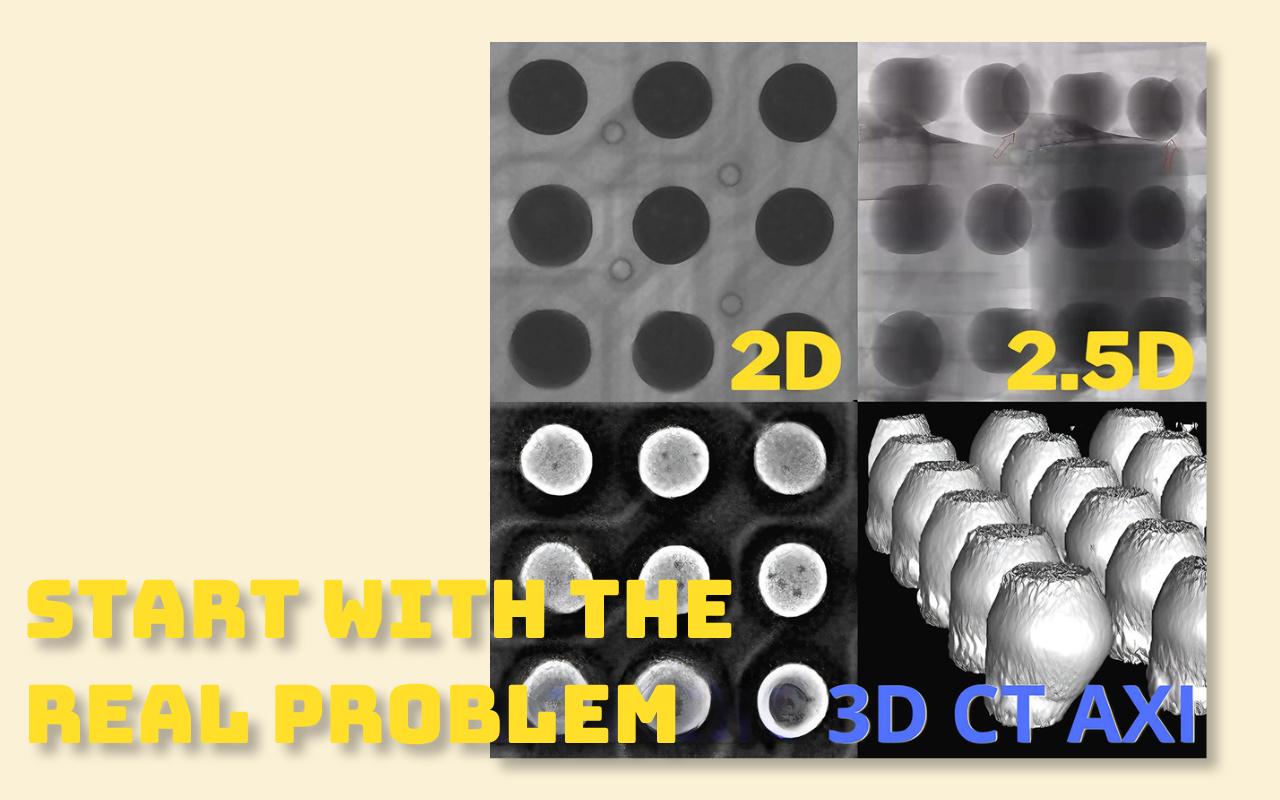

Tehnologija pregledovanja, ki jo izberete, bo določila večino vašega dolgoročnega zadovoljstva s sistemom, pa tudi pomemben del njegovih skupnih stroškov. Ključ ni izbira najnaprednejše razpoložljive tehnologije, temveč ujemanje stopnje pregleda z napakami, ki jih dejansko morate nadzorovati.
2D rentgenski pregled se dobro obnese pri osnovnem odkrivanju praznin, vrednotenju enoslojnih spajkalnih spojev in analizi napak, kjer so hitri rezultati pomembnejši od informacij o globini. Običajno se uporablja v proizvodnji majhnih do srednjih količin, stroškovno občutljivih okoljih ali inženirskih laboratorijih, kjer prilagodljivost in hitrost odtehtata potrebo po popolni volumetrični rekonstrukciji. Njegove prednosti so hitra kontrola, enostavno delovanje in najnižji vstopni stroški.
2.5D rentgen doda globinski vpogled z nagibanjem detektorja ali vzorca za ustvarjanje poševnih pogledov. To omogoča lokalizacijo praznin, prepoznavanje skritih ločitev sklepov in boljše ovrednotenje napak, povezanih z osjo Z, brez časovne kazni popolnega CT skeniranja. Za številne linije SMT, zlasti tiste, ki uporabljajo dvostranske plošče ali se soočajo z občasnim tveganjem trčenja glave v blazino, 2.5D pregled zagotavlja najboljše ravnovesje med globino pregleda, pretočnostjo in stroški.
Popolna 3D računalniška tomografija je najprimernejša, kadar ni mogoče ogroziti natančnosti pregleda. Aplikacije v avtomobilski, medicinski ali vesoljski elektroniki pogosto zahtevajo natančno kvantifikacijo praznin v zapletenih strukturah spajkanja in popolno rekonstrukcijo plast za plastjo za validacijo postopka. Medtem ko 3D CT zagotavlja neprimerljivo jasnost in zanesljivost meritev, ima višje stroške sistema in počasnejše skeniranje, zaradi česar je najprimernejši za visoko zanesljivo proizvodnjo ali razvoj naprednih procesov namesto za rutinsko pregledovanje vsake plošče.
Listi s specifikacijami pogosto poudarjajo ekstremne številke, vendar je učinkovitost rentgenskega slikanja v realnem svetu odvisna od tega, kako dobro so ključni parametri uravnoteženi. Osredotočanje na eno samo specifikacijo naslova običajno vodi do višjih stroškov brez merljive koristi pregleda. Razumevanje medsebojnega delovanja teh parametrov je ključnega pomena za izbiro sistema, ki zanesljivo deluje pri vsakodnevni proizvodnji PCBA.
Za večino opravil pregledovanja BGA že zadostuje ločljivost v razponu 3–5 μm, zlasti za korake kroglic 0,4 mm in več. Na tej ravni so praznjenje, težave z zrušitvijo in večina nepravilnosti spajkalnega spoja jasno vidne in merljive.
Submikronska ločljivost postane uporabna samo pri pregledovanju izjemno finih struktur ali izvajanju napredne analize napak. Pri rutinskem pregledu PCBA pogosto uvaja kompromise, ki odtehtajo njegove prednosti. Višja ločljivost običajno zmanjša vidno polje, podaljša čas skeniranja in znatno zviša stroške sistema, ne da bi prinesla sorazmerno večjo zmogljivost zaznavanja napak.
Geometrijska povečava izboljša vidljivost podrobnosti, vendar vedno pride na račun vidnega polja. Ko se povečava poveča, se vidno območje pregledovanja skrči, kar pomeni, da je za pokritje iste plošče potrebnih več slik.
Pri velikih ali zapletenih PCB-jih lahko pretirana povečava dramatično podaljša čas pregleda in zmanjša pretok. Praktični cilj ni maksimiranje povečave, ampak izbira ravni, ki jasno odpravi ciljne napake, hkrati pa še vedno omogoča učinkovito pokritje celotnega območja pregleda.
Moč cevi določa, kako dobro rentgenski žarki prodrejo skozi materiale, vendar večja moč ne pomeni samodejno boljših slik. Višje ravni kV so uporabne za debele, večslojne plošče, modele z visoko vsebnostjo bakra ali komponente z zaščito in toplotnimi odvodi.
Za večino aplikacij PCBA razpon moči cevi 90–130 kV zagotavlja učinkovito ravnovesje med penetracijo in kontrastom slike. Če presežete to območje, se pogosto zmanjša kontrast v tankih spajkah, zaradi česar je praznine in subtilne napake težje razločiti, namesto da bi jih bilo lažje. V mnogih primerih pretirana moč cevi poslabša kakovost pregleda, namesto da bi jo izboljšala.

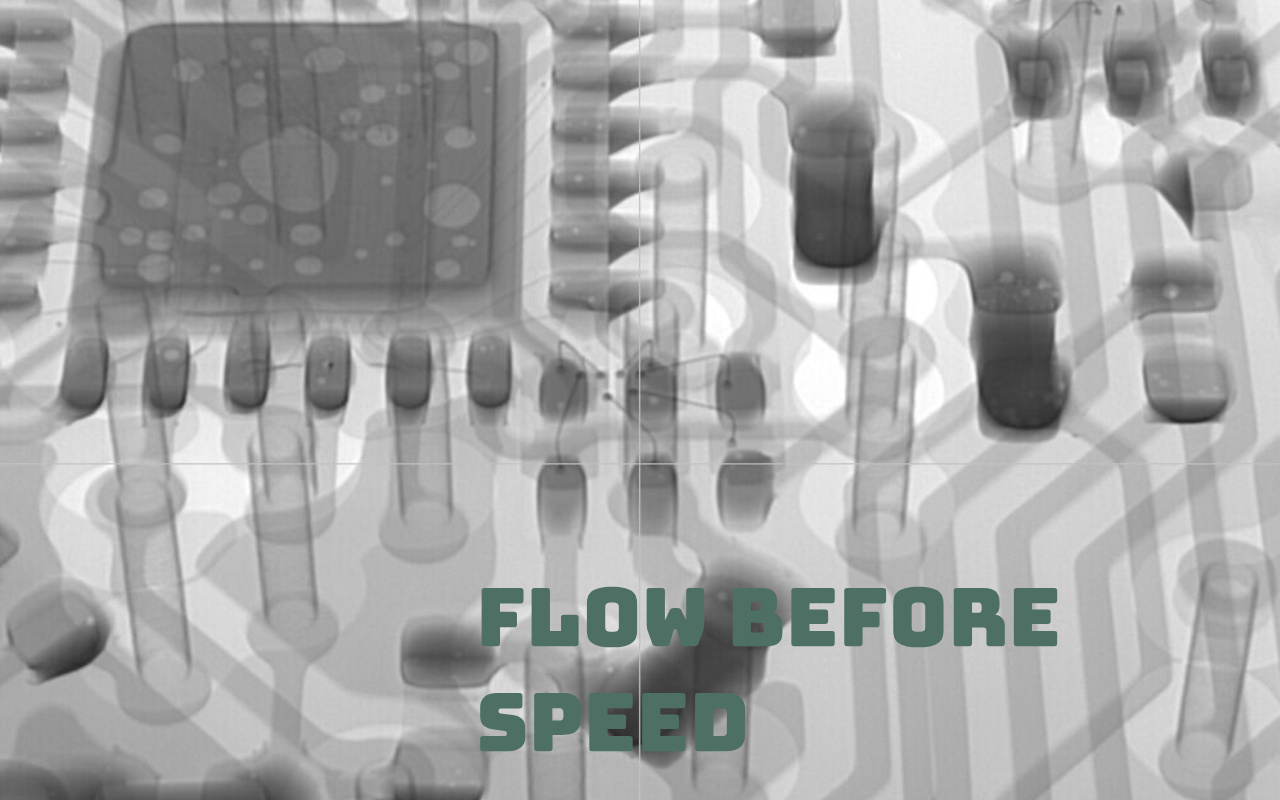

Kjer je rentgenski sistem nameščen v proizvodnem toku, neposredno vpliva na pretok, strategijo inšpekcijskih pregledov in donosnost naložbe. Medtem ko se vgrajeni rentgen pogosto obravnava kot končni cilj, ni samodejno prava izbira za vsako tovarno.
Rentgenski sistemi brez povezave ponujajo najvišjo stopnjo prilagodljivosti. Obvladajo lahko širok spekter velikosti plošč, vrst izdelkov in inšpekcijskih nalog, ne da bi motili ravnovesje linij. Z nižjimi vnaprejšnjimi naložbami, preprostejšimi zahtevami za vzdrževanje in lažjim dostopom operaterja so sistemi brez povezave zelo primerni za vzorčne preglede, validacijo NPI in podrobno odpravljanje težav.
Za številne tovarne, zlasti tiste, ki uporabljajo mešane izdelke ali zmerne količine, rentgen brez povezave zagotavlja vse potrebne zmogljivosti pregleda brez uvajanja novih ozkih grl ali omejitev postavitve.
Inline rentgenski pregled postane dragocen, ko je obseg proizvodnje velik in dosleden, običajno nad 10.000 plošč na mesec, in ko so potrebne takojšnje povratne informacije za preprečitev širjenja napak. V teh primerih lahko samodejni pregled vsake plošče znatno zmanjša naknadno predelavo in izboljša stabilnost procesa.
Vendar pa linijski sistemi prinašajo tudi višje stroške, večje zahteve po površini in stroge omejitve časa cikla. Pri proizvodnji srednjega ali majhnega obsega ti dejavniki pogosto odtehtajo prednosti, zaradi česar je vgrajeni rentgen prej prevelika naložba kot povečanje produktivnosti.
Tudi najboljša optika in rentgenske cevi zagotavljajo omejeno vrednost brez inteligentne programske opreme za seboj. Pri vsakodnevnem pregledu PCBA programska oprema določa, kako dosledno se odkrijejo napake, koliko so rezultati odvisni od izkušenj operaterja in kako uporabni podatki o pregledu postanejo več kot en sam prehod ali presoja.
Ročna ocena praznin uvaja subjektivnost in nedoslednost, zlasti med različnimi operaterji in izmenami. Sodobna programska oprema za rentgensko slikanje uporablja algoritme za samodejno izračunavanje odstotka praznine v skladu z merili sprejemljivosti IPC, kar daje ponovljive in primerljive rezultate.
Ta stopnja doslednosti je bistvena za nadzor procesa. Ko so prazni podatki zanesljivi in objektivni, lahko inženirji sledijo trendom, povežejo napake s parametri tiskanja ali preoblikovanja in naredijo informirane prilagoditve, namesto da se zanašajo zgolj na vizualno presojo.
Vgrajene knjižnice napak in analiza slik s pomočjo umetne inteligence znatno skrajšajo krivuljo učenja za operaterje. Namesto interpretacije neobdelanih slik iz nič, sistem poudari sumljiva področja in razvrsti običajne vrste napak, kot so praznine, premostitve ali odprtine.
To ne le pospeši inšpekcijske odločitve, ampak tudi zmanjša odvisnost od zelo izkušenega osebja. V tovarnah z rotirajočimi izmenami ali omejenim številom strokovnjakov za inšpekcijo robustna programska oprema neposredno izboljša doslednost in pretočnost inšpekcij.
Podatki rentgenskega pregleda postanejo veliko bolj dragoceni, če niso izolirani. Brezhiben izvoz podatkov SPC, slik in statistike napak omogoča dolgoročno analizo izkoristka in sledljivost.
Ko je integriran z MES ali tovarniškimi podatkovnimi sistemi, rentgenski pregled podpira pobude Industrije 4.0 s povezovanjem trendov napak z določenimi izdelki, procesi in časovnimi okni. To spremeni rentgen iz samostojnega orodja za pregledovanje v osrednji element optimizacije procesa.

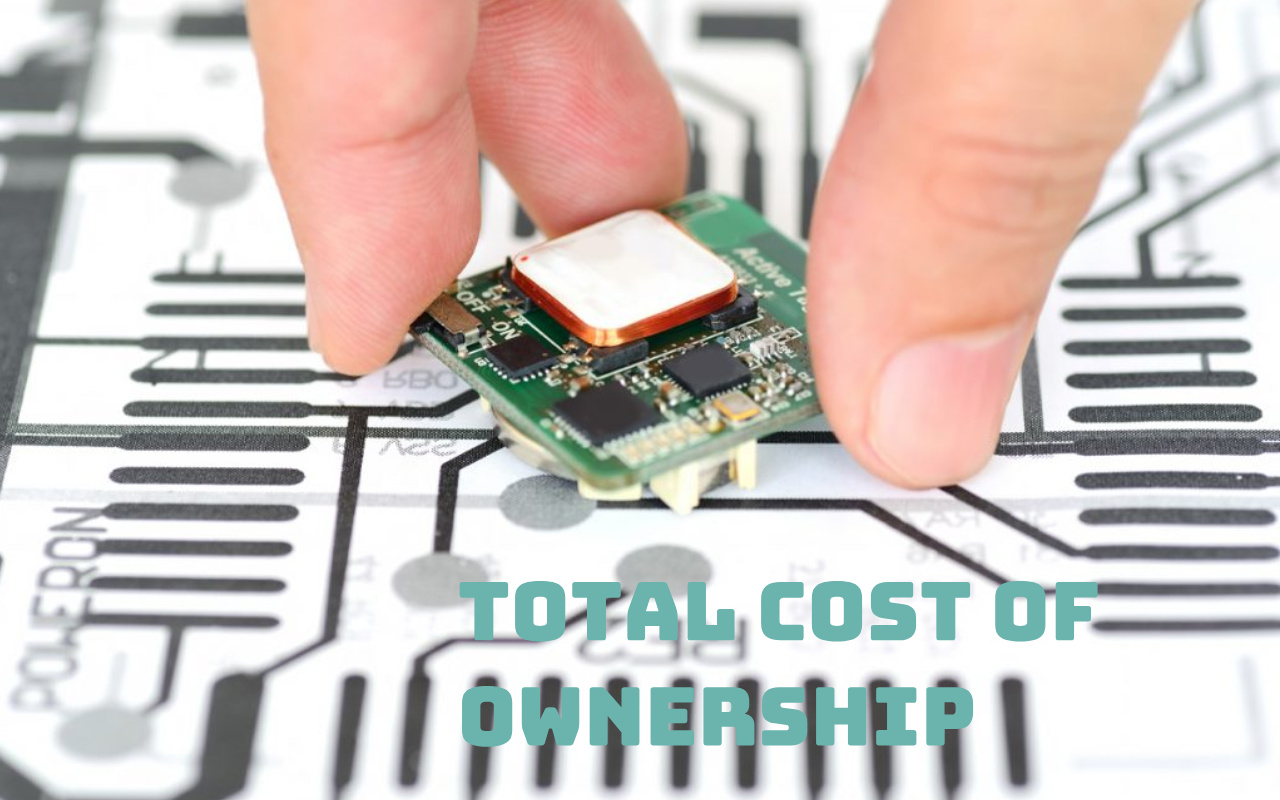

Nabavna cena rentgenskega aparata je le izhodišče. V življenjski dobi sistema so operativni stroški, stroški vzdrževanja in posredni stroški pogosto enaki začetni naložbi ali jo presežejo. Razumevanje skupnih stroškov lastništva je ključnega pomena za sprejemanje trajnostne odločitve.
Nižji začetni stroški ne pomenijo vedno nižjih skupnih stroškov. Sistemi z zaprtimi cevmi običajno zahtevajo minimalno vzdrževanje in nobene zamenjave filamentov, zaradi česar so operativni stroški predvidljivi. Vendar pa pogosto omejujejo dosegljivo ločljivost in prilagodljivost.
Sistemi z odprtimi cevmi ponujajo višjo zmogljivost in boljšo ločljivost, vendar zahtevajo redno menjavo filamentov in bolj aktivno vzdrževanje. Te stalne stroške je treba upoštevati skupaj s koristmi pri uspešnosti, ne pa jih ocenjevati ločeno.
Zaprte rentgenske cevi običajno zagotavljajo življenjsko dobo v razponu od 8.000 do 15.000 delovnih ur z minimalnim vzdrževanjem. Odprte cevi lahko zahtevajo načrtovane servisne posege, kar uvaja premisleke o izpadih in načrtovanju vzdrževanja.
Poleg vzdrževanja strojne opreme k skupnim stroškom lastništva prispeva tudi čas usposabljanja operaterjev in inženirjev. Sistemi z intuitivno programsko opremo in stabilnimi poteki dela zmanjšajo stroške usposabljanja in skrajšajo čas, potreben za doseganje zanesljivih rezultatov pregledov.
Donosnost naložbe se močno razlikuje glede na aplikacijo. Pri nadzoru kakovosti velikih količin je donosnost naložbe odvisna predvsem od zmanjšane ponovne obdelave, nižjih stopenj odpadkov in hitrejšega odkrivanja odstopanja procesa. V okoljih NPI in analize napak vrednost izhaja iz hitrejše identifikacije vzroka, krajših ciklov odpravljanja napak in manjšega števila vrnjenih polj.
V obeh primerih so najuspešnejše naložbe tiste, pri katerih so zmogljivosti sistema tesno usklajene z dejanskimi potrebami inšpekcijskih pregledov in ne s teoretično največjo zmogljivostjo.

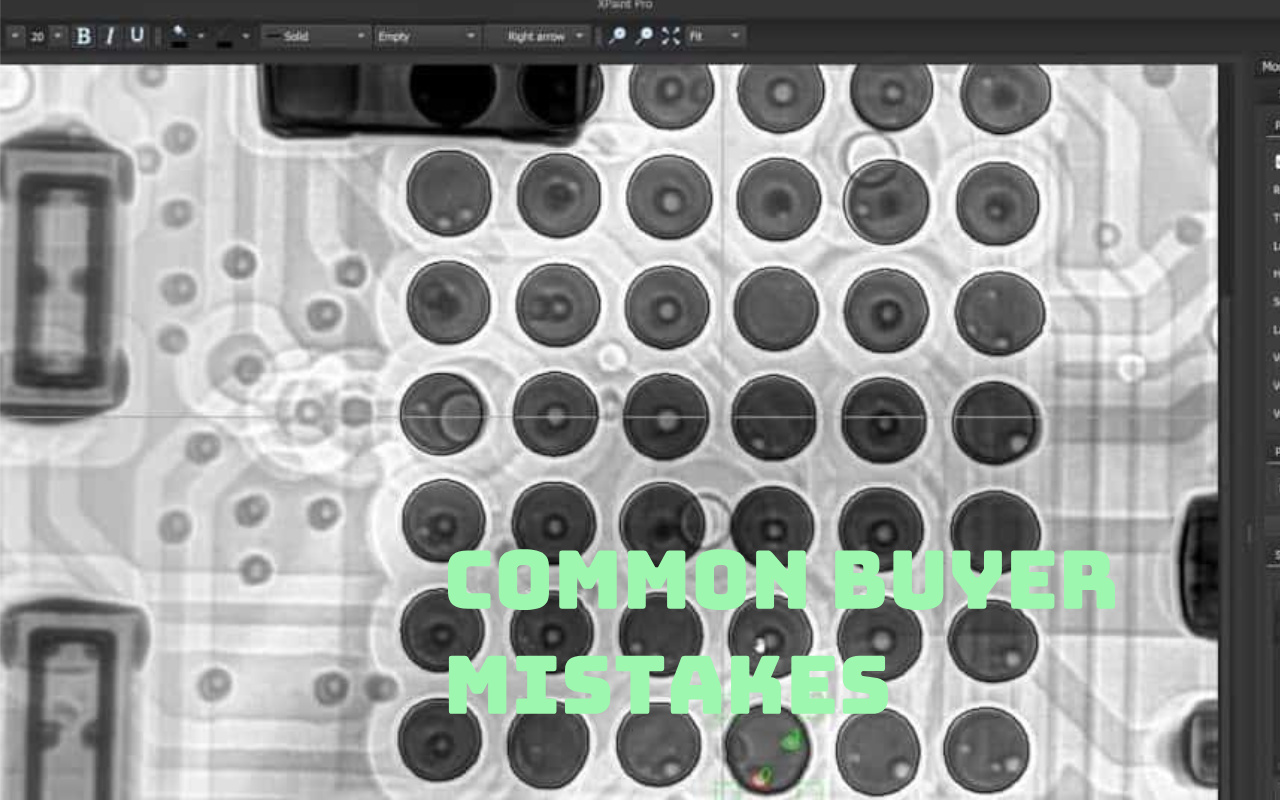

Večina napak pri nakupu ni posledica pomanjkanja proračuna, temveč napačne presoje, kaj inšpekcijska naloga dejansko zahteva. Naslednje pasti se ponavljajo v tovarnah PCBA vseh velikosti.
Ena pogosta napaka je pretirano vlaganje v popolno zmogljivost 3D CT, medtem ko 2,5D pregled že zagotavlja zadostno vidljivost. Posledica tega so pogosto znatno višji stroški, počasnejša hitrost pregleda in premalo izkoriščene funkcije, ki dodajo malo vrednosti v dnevni proizvodnji.
Druga pogosta napaka je osredotočanje skoraj izključno na številke ločljivosti, medtem ko se ignorirajo vidno polje, uporabnost programske opreme in potek dela pregledovanja. Izjemno visoka ločljivost je morda na podatkovnem listu videti impresivno, vendar pogosto zmanjša območje pokritosti in podaljša čas pregleda, ne da bi izboljšala dejansko odkrivanje napak.
Tudi programska oprema je zelo podcenjena. Sistemi s kompleksnimi vmesniki ali omejeno avtomatizacijo upočasnjujejo sprejemanje, povečujejo odvisnost od operaterja in zmanjšujejo doslednost pregledov – ne glede na kakovost strojne opreme.
Nazadnje, mnogi kupci spregledajo praktične dejavnike, kot so površina, pretok ravnanja s ploščami in zahteve glede zaščite pred sevanjem. Te težave se pogosto pojavijo šele po namestitvi, ko postanejo spremembe postavitve in motnje poteka dela drage in jih je težko popraviti.

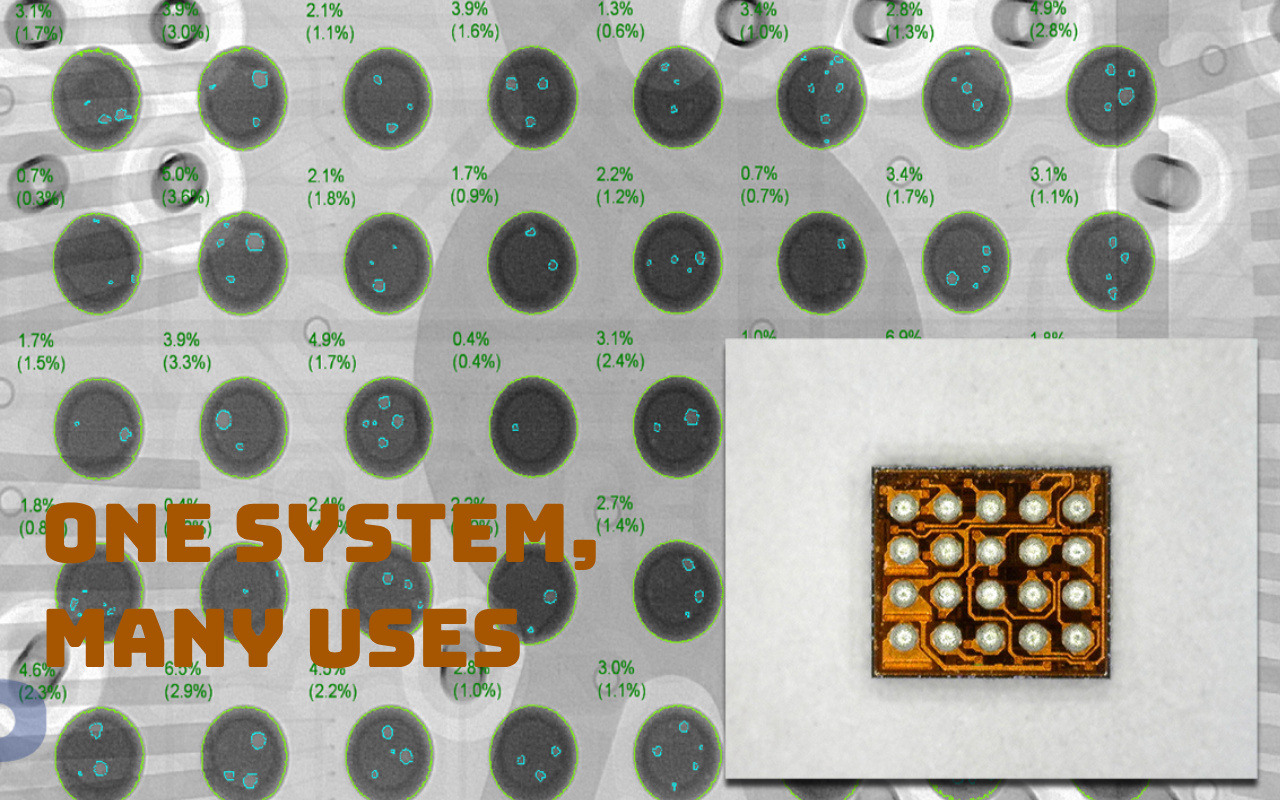

Za ponazoritev, kako se zahteve inšpekcijskih pregledov prevedejo v izbiro sistema, razmislite, kako lahko ena sama vsestranska rentgenska platforma brez povezave podpira več scenarijev v resničnem svetu brez pretirane konfiguracije.
V srednje veliki proizvodnji potrošniške elektronike je osnovni pregled praznin BGA pogosto glavna zahteva. V tem primeru 2D ali 2,5D sistem, opremljen s samodejnim merjenjem praznin, zagotavlja hitre, ponovljive rezultate brez upočasnitve proizvodnje ali povečanja stroškov pregleda.
Za NPI in validacijo procesov v avtomobilski elektroniki se prednostne naloge pregledov spremenijo. Isti sistem, ki uporablja nagnjene poglede in prilagodljivo navigacijo, lahko razkrije zgodnje stopnje tveganja glave v vzglavniku in ločevanja spajkanih spojev, ne da bi bilo potrebno popolno CT skeniranje. To omogoča inženirjem, da hitro odkrijejo slabosti procesa, hkrati pa nadzorujejo čas pregleda.
Odločitve o konfiguraciji igrajo pomembno vlogo pri uravnoteženju stroškov in zmogljivosti. Za večino aplikacij SMT sistem z zaprto cevjo, ki deluje okoli 90 kV z velikostjo točke blizu 5 μm, zagotavlja zadostno penetracijo in jasnost slike za zanesljiv pregled.
V kombinaciji s programiranjem v slogu CNC in intuitivno navigacijo sistemi, kot je ICT-7900, omogočajo učinkovito vzorčenje med različnimi ploščami in izdelki. Ta pristop podpira tako rutinske preglede kakovosti kot globlje inženirske analize, brez zapletenosti in stroškov preveč specificiranih inšpekcijskih platform.
Varnost in skladnost nista neobvezni podrobnosti – neposredno vplivata na zaščito operaterja, regulativno odobritev in na to, ali lahko sistem neprekinjeno deluje brez prekinitev. Neupoštevanje teh dejavnikov pogosto povzroči nepričakovane izpade ali drage naknadne vgradnje po namestitvi.
Sodobni kabinetni rentgenski sistemi so zasnovani s celovito zaščito in medsebojno zaščito. Pri normalnem delovanju je uhajanje sevanja običajno daleč pod mejami FDA in OSHA, pogosto pod 0,5 mR/uro, izmerjeno na razdalji 5 cm od ohišja.
Učinkovita varnost pred sevanjem sledi načelu ALARA: zmanjšanje izpostavljenosti z ustreznim nadzorom časa, razdalje in zaščite. Ko so ta načela vgrajena v zasnovo sistema in dnevne delovne postopke, ostane rentgenski pregled varen za operaterje in skladen z regulativnimi standardi.
Dolgoročna zanesljivost je odvisna od proaktivnega načrtovanja vzdrževanja. Letna kalibracija, rutinski pregledi sistema in občasno preverjanje delovanja cevi pomagajo ohranjati stabilno kakovost slike in natančnost pregleda.
Sistemi z zaprtimi cevmi na splošno ponujajo predvidljivo življenjsko dobo in minimalne zahteve po vzdrževanju, kar zmanjša nenačrtovane izpade. Da bi zagotovili dosledno delovanje, številne tovarne vključujejo tudi servisne pogodbe in načrtovanje rezerv kot del lastniške strategije, namesto da bi vzdrževanje obravnavali kot naknadno.
Preden se odločite za rentgenski sistem, preglejte naslednji kontrolni seznam, da potrdite usklajenost med potrebami inšpekcijskih pregledov in zmogljivostjo sistema.
Začnite tako, da določite, katere plošče in vrste komponent bodo najpogosteje pregledane. Določite posebne napake, ki jih je treba odkriti, kot so praznjenje, vzglavnik v glavi, premostitev ali nezadostno spajkanje. Pojasnite zahtevano dnevno ali urno pretočnost, da preprečite nastanek novega ozkega grla v proizvodnji.
Odločite se, ali umestitev znotraj ali brez povezave najbolje ustreza vašemu proizvodnemu toku. Ocenite, katere funkcije programske opreme so bistvene, vključno s samodejnim izračunom praznin, orodji za analizo slike in integracijo MES ali SPC. Nazadnje potrdite, da sistem izpolnjuje vse lokalne zahteve glede varnosti pred sevanjem in skladnosti, da se izognete zamudam pri namestitvi ali omejitvam delovanja.
Uspešna rentgenska izbira se začne z jasno opredelitvijo vaših tveganj za napake in obsega proizvodnje, preden izberete tehnologijo pregledovanja. Pravo ravnovesje med 2D, 2,5D in 3D CT je odvisno od potreb aplikacije – ne od največjih specifikacij.
Uravnotežena zasnova sistema in zmogljive programske zmogljivosti dosledno zagotavljajo večjo vrednost kot izjemna ločljivost sama. Za številne tovarne rentgenski pregled brez povezave zagotavlja najbolj praktično kombinacijo prilagodljivosti, zmogljivosti in stroškov, medtem ko so vgrajeni sistemi upravičeni samo v okoljih z resnično velikim obsegom.
Pri odločitvi bi morali voditi predvsem skupni stroški lastništva. Izogibajte se pretiranim specifikacijam funkcij, ki povečujejo stroške, ne da bi rešili resnične težave, in izberite rentgenski sistem, ki zagotavlja zanesljive rezultate pregledov ekonomično in dosledno skozi celotno življenjsko dobo.
Ne, za večino osnovnih preverjanj praznin BGA in spremljanje procesa zadostujejo 2D ali 2,5D sistemi, ki stanejo veliko manj. 3D CT postane bistven le, če potrebujete natančno lokacijo praznin na osi Z (npr. vmesnik v primerjavi s središčem), ločevanje plasti na dvostranskih ploščah ali skladnost s strogimi avtomobilskimi/medicinskimi standardi, ki zahtevajo volumetrično kvantifikacijo. Začnite z ozadjem: Praznine nastanejo iz ujetega fluksnega plina med reflowom; IPC-7095 omogoča do 25-30% celotne praznine v kroglicah, odvisno od razreda izdelka.
Dober 2.5D sistem z nagibnimi pogledi zanesljivo razkrije velikost praznine, položaj in tveganja za glavo v blazini. Primer: Tovarne zabavne elektronike redno uporabljajo 2.5D offline sisteme za 100-odstotno vzorčenje z odličnim nadzorom izkoristka, s čimer prihranijo 40–60 % v primerjavi s CT.
ROI je odvisen od preprečenih stroškov za odpravo napak. Koraki vključujejo: Ocenite trenutno stopnjo napak pri predelavi/na terenu zaradi skritih napak (npr. 2-5 % za težave z BGA). Izračunajte povprečno ceno na neuspešno ploščo (predelava 50–200 $, vrnitev na terenu 500+ $). Pomnožite z letno količino, da dobite potencialne prihranke. Odštejte TCO sistema (nakup + 3-5 let vzdrževanja/usposabljanja). Prihranke razdelite na TCO za dobo vračila. Linije z velikim obsegom (>50.000 plošč/leto) se zaradi zmanjšane predelave pogosto povrnejo v <12 mesecih.
Majhen obseg/NPI pridobi vrednost s hitrejšim odpravljanjem napak in manj pritožb strank. Dejanski primer: tovarna srednjega obsega je zmanjšala predelavo BGA za 80 %, potem ko je dodala rentgen brez povezave, in je stroj plačala v 18 mesecih samo s prihranki dela.
Sodobni sistemi z zaprtimi cevmi potrebujejo minimalno vzdrževanje: letno kalibracijo/certificiranje za natančnost in skladnost z varnostjo, redno čiščenje detektorja in posodobitve programske opreme. Modeli z odprto cevjo zahtevajo zamenjavo žarilne nitke vsakih 1-2 let. Proračun za pogodbe o preventivnih storitvah (5-10 % nabavne cene letno).
Dnevno: preprosto ogrevanje in preverjanje stabilnosti. Letne raziskave sevalne varnosti. Ob ustrezni negi čas delovanja običajno presega 98 %. V primerjavi z AOI stane vzdrževanje rentgena manj, saj se nobena gibljiva optika ne kontaminira.
Redko za količine pod 20-30k plošč/mesec. Inline doda kompleksnost, prostor in stroške, hkrati pa tvega ozka grla na liniji, če čas cikla preseže takt. Večina tovarn srednjega obsega uporablja sisteme brez povezave za 5–20 % vzorčenje plus AOI/SPI po ponovnem polnjenju, s čimer doseže enakovredno kakovost ob nižji naložbi. Inline se izplača le, če je obvezen 100-odstotni pregled skritih spojev (npr. v vesolju) ali če so stroški predelave izjemno visoki.
Primer: Številni avtomobilski dobavitelji uspešno izvajajo srednje velike količine z 2,5D rentgenom brez povezave, nameščenim blizu linije za hitre povratne informacije.
Kritično pomemben – pogosto več kot neobdelane specifikacije strojne opreme. Dobra programska oprema zagotavlja samodejno merjenje praznin (ponovljivo na IPC), knjižnice klasifikacije napak (zmanjša odvisnost od spretnosti operaterja) in izvoz MES/SPC za trende. Slaba programska oprema vodi do počasne ročne analize in nedoslednih rezultatov. Sodobni sistemi uporabljajo presojo s pomočjo umetne inteligence, kar skrajša čas pregleda za 50-70 %. Ko ocenjujete stroje, preizkusite uporabnost programske opreme s svojimi dejanskimi ploščami – to je razlika med orodjem, ki ostane neuporabljeno, in orodjem, ki dnevno izboljšuje donos.
