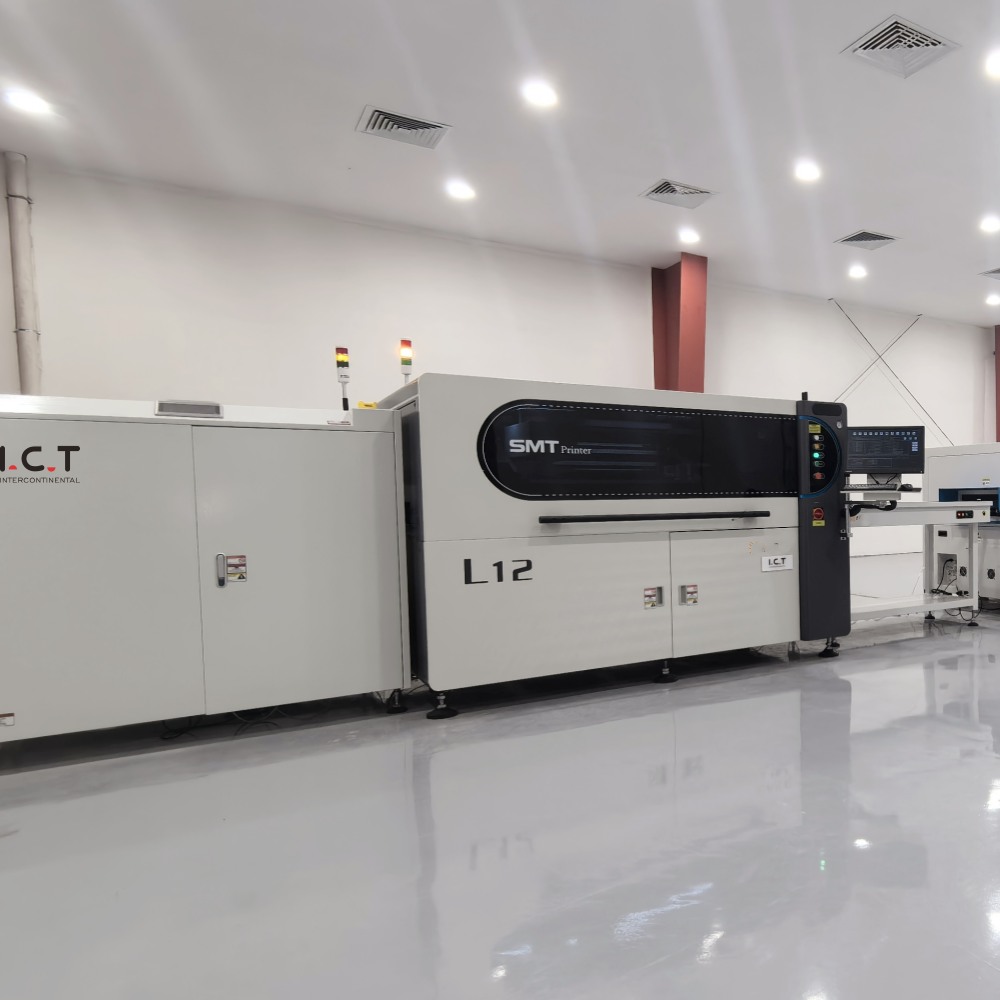

| Popolnoma avtomatski spajkalni tiskarski stroj
Popolnoma avtomatski spajkalni tiskalnik ICT-1200 obdeluje tiskana vezja LED do 1200 mm z visoko avtomatizacijo. Ustreza Industriji 4.0 in se poveže z MES za nič napak. Natančnost ponovitve ±0,015 mm, tiskanje 0,03 mm. Ta šablonski tiskarski stroj s tiskanim vezjem obdeluje plošče 8050~1200350 mm. Vključuje tiskanje z lepilom, samodejno čiščenje, nadzor tlaka za povečanje proizvodnje in zmanjšanje stroškov. Deli iz Panasonica in SMC ohranjajo nizko število napak. Sistem Windows 10 omogoča nove nastavitve v 5-10 minutah. Primerno za LED osvetlitev, elektroniko vozil, splošno SMD. Ta pcb spajkalni tiskalnik LED 1200 mm ponuja stabilno delovanje in enostavno uporabo.
| Značilnost
Vzmetenje ločnega mostu z neposredno povezavo strgala v popolnoma avtomatskem stroju za spajkanje. Dva koračna motorja poganjata tlak za natančnost. Drsna vodila držijo položaj pred in po tiskanju. Viseča glava prilagaja pritisk z živo povratno informacijo. Uravnava sile na spletu in podpira več načinov ločevanja. To zmanjšuje napake na ploščah LED 1200 mm in zagotavlja enakomerno lepljenje.
Zasnova pasu preprečuje zastoje PCB v tem stroju za tiskanje šablon s tiskanim vezjem. Motor nastavi hitrost in natančne ustavitve. Navodila se spreminjajo, da se prilegajo črtam: levo-desno ali druge. Stranske spone in vakuum držijo plošče ravno na šablono. Deluje s tankimi ali deformiranimi PCB-ji. To ohranja gladek kontakt in visoko hitrost linije pri SMT delu.
Suhe, mokre ali ročne možnosti za tiskalniško spajkalno tiskalno ploščo 1200 mm. CCD ločen od spreja za jasne poglede. Pršilo enakomerno pokriva od zgoraj navzdol, prihrani alkohol in papir. Programska oprema sledi uporabi. Močan vakuum hitro izvleče ostanke. To ohranja stanje šablone in kakovost tiska z krajšim časom zaustavitve.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
Pregleduje celovitost notranjih spajkalnih spojev in odkriva skrite napake. | |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB stroj za rezanje | Izrežite PCBA v končni izdelek |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| Video o uspehu stranke
Leta 2025 so inženirji IKT odšli v domačo tovarno LED razsvetljave na namestitev in usposabljanje. Stranka je potrebovala 13 strojev v 29-metrski liniji, vendar je bil prostor velik 21 x 5 metrov. Naredili smo postavitev v obliki črke U, ki ustreza velikosti 16x2,7 metra. Dva dneva za nastavitev: ožičenje, postavitev, preizkusi in povezave, vključno s popolnoma samodejnim tiskalnikom za spajkanje. Šestdnevno usposabljanje je zajemalo nalaganje plošče, nastavitve, čiščenje, popravke in podatke MES. Linija se je začela brez težav, povečan izhod LED. Stranka je dobila prilagojeno prileganje brez dodatnega prostora ali zamud. To prikazuje, kako stroj za tiskanje šablon s tiskanim vezjem deluje na ozkih območjih za hitre rezultate.
| Storitve in podpora pri usposabljanju
IKT skrbi za celotno namestitev, vzdrževanje in usposabljanje za popolnoma samodejni spajkalni tiskalni stroj. Inženirji preverjajo potrebe strank, rišejo prilagojene načrte linij, prilagajajo procese in testirajo na kraju samem. Globalni centri hitro pošiljajo dele, ponujajo preglede na daljavo in posodabljajo programsko opremo. Usposabljanje uči vsakodnevnih tekov, nizov pritiska, čistih korakov, branja napak in varnih navad. S 25-letnimi izkušnjami nudimo storitve strankam v 72 državah. To gradi linije od začetka, hitro odpravlja težave in pomaga rasti z nižjimi stroški.
| Mnenja strank
Stranke imajo radi inženirje za jasno poučevanje in hitro pomoč na mestu. Popolnoma samodejni spajkalni tiskalnik je pohvaljen zaradi stalne natančnosti in nekaj postankov. Embalaža s peno in zaboji zagotavlja varno opremo na dolgih potovanjih. Odzivi hitri s klicem ali na daljavo, težave rešite v urah. Stranke pravijo, da to gradi zaupanje in ohranja delovanje linij.
| Certifikati in standardi
ICT ima CE za varnost, RoHS za brez škodljivih materialov, ISO9001 za nadzor kakovosti. Patenti zajemajo prihranke pri čiščenju, hitra stikala, varovala pred udarci, orodja za lepljenje, preverjanje napak, silo tiskanja, korake postopka, kakovostne stente, brisanje šablon, hitrosti dviga, premikanje jermena. Zaradi tega je pcb spajkalni tiskalnik led 1200 mm varen in nov za svetovne trge.
| O podjetju ICT in naši tovarni
ICT vodi lastne raziskave in razvoj ter gradi mesta z 89 zaposlenimi, 20 inženirji, ki rastejo od leta 2012. Pomagamo 1600 strankam v 72 državah s polnimi sklopi SMT. 12.000 m² parka preizkuša dele, natančno sestavlja, izvaja dolge preizkuse, skrbi za kakovost. To zagotavlja nizke napake in dolgo življenjsko dobo opreme. Podružnice po vsem svetu združujejo globalno znanje in izkušnje z lokalnimi storitvami. Osredotočeni smo na poštene posle, preproste načrte, odprt pogovor, timsko delo, skupne zmage. Stranke dobijo linije od nič, nadgradnje, pospešitve, tržne premike.
