| Stabilna ločitev za plošče PCB z V-utorom
V-cut PCB Separator je zasnovan za natančno ločevanje PCB plošč vzdolž vnaprej zarezanih V-utorov po SMT ali postopkih sestavljanja. Pri ločevanju V-reza je ključni izziv nadzor rezalne sile, tako da se plošča čisto razcepi, ne da bi poškodovali komponente ali spajkalne spoje. Ta stroj se osredotoča na natančno poravnavo rezil in stabilno mehansko gibanje, da zagotovi dosledne rezultate. Lahko se uporablja kot stroj za rezanje PCB v ročnih ali delno podprtih delovnih tokovih. Z izboljšanjem natančnosti rezanja in zmanjšanjem notranjih napetosti V Cut PCB Separator pomaga proizvajalcem vzdrževati zanesljivo kakovost plošč v kasnejših fazah testiranja in sestavljanja.
Pregled delovanja in uporabe:
ločevanje PCB pretvori plošče v posamezne plošče;
Ločevanje z V-rezom zagotavlja predvidljive robove plošče;
Pogosto se uporablja v LED, napajalni in krmilni elektroniki.
| Značilnost
Večdelni LED separator

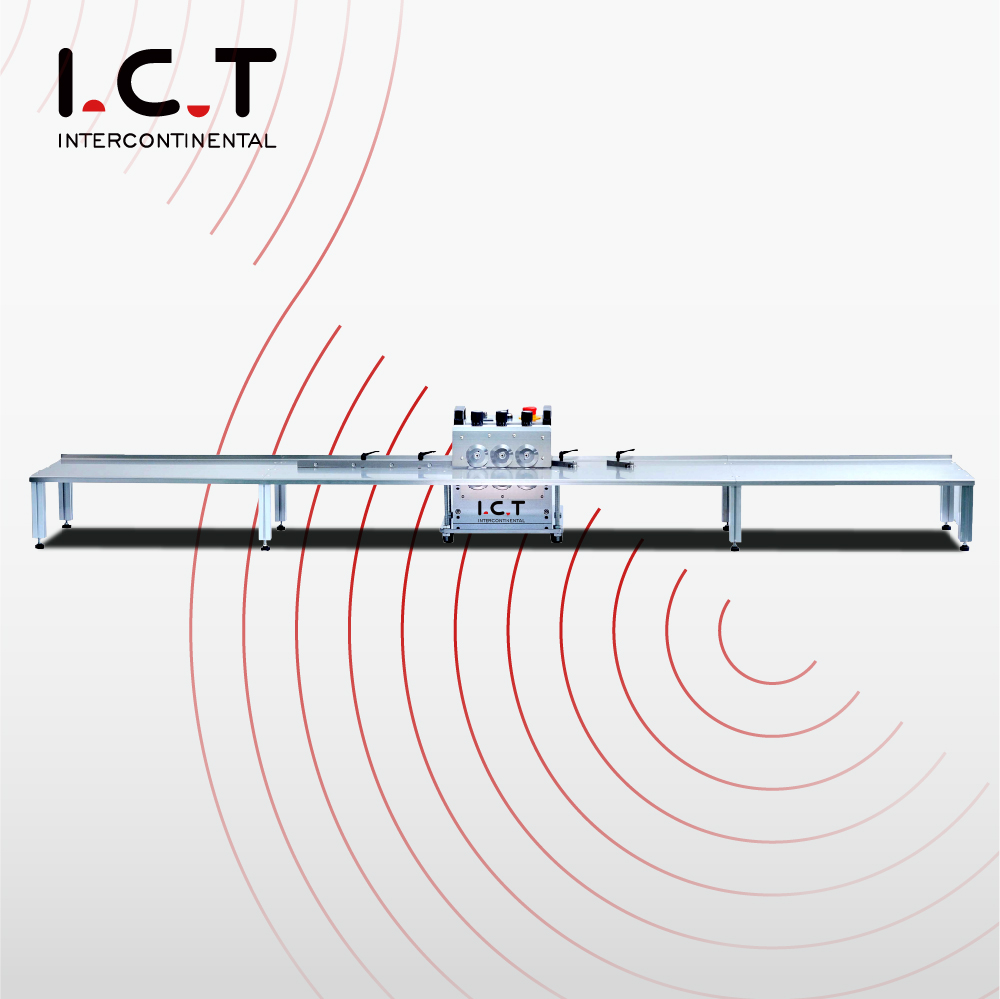

Ločevalnik LED z več rezili uporablja več krožnih rezil PCB za enakomerno porazdelitev rezalne sile po V-utoru. Ta struktura je še posebej primerna za dolge PCB plošče, kot so LED trakovi, kjer je enotna sila kritična za preprečevanje upogibanja ali razpok. Z delitvijo obremenitve med rezili se zmanjša koncentracija napetosti med ločevanjem. Nastavljiva razporeditev rezil omogoča, da se stroj ujema z različnimi širinami plošč. V proizvodnji ta zasnova podpira neprekinjeno delovanje s stabilnimi rezultati, zaradi česar je primerna za ponavljajoča se opravila rezanja, kjer je potrebna doslednost.
Giljotinski stroj V-Cut
Stroj za V-rez z giljotino ločuje PCB-je z navpičnim striženjem z uporabo togih v-rezanih rezil PCB-jev. Gibanje navzdol uporablja neposredno silo vzdolž črte utora, kar omogoča, da se plošča čisto razcepi. Ta struktura je učinkovita za debelejše ali bolj toge PCB-je, ki zahtevajo močno rezalno silo. Preprosta mehanska zasnova zagotavlja stabilno delovanje in enostavno krmiljenje, zaradi česar je primeren za delavnice, ki potrebujejo zanesljivo ločevanje brez kompleksne avtomatizacije. Pogosto se izbere, ko je prednostna naloga predvidljivo vedenje pri rezanju.
Move-Blade (Sliding) V-Cut stroj
Move-Blade V-Cut Machine uporablja drsno gibanje rezila namesto enega reza navzdol. Rezilo potuje po utoru postopoma, kar omogoča nadzorovano uporabo sile. Ta pristop zmanjša nenaden udarec in pomaga zaščititi občutljive spajkalne spoje in drobne sledi. Primeren je za PCB z gostimi postavitvami ali različnimi dolžinami. Kot prilagodljiva rešitev stroja za rezanje PCB podpira mešano proizvodnjo, hkrati pa ohranja čisto kakovost robov in stabilno delovanje.
| Specifikacija
| Parameter | Ročni Stroj za V-rez z enim | rezilom Več rezil LED Separator | Tip giljotine Stroj z V-rezom | Move-Blade (drsno) Stroj z V-rezom | Več skupin rezil PCB V-rez stroj |
|---|---|---|---|---|---|
| Vrsta operacije | Ročno (ročno drsenje) | Ročno (ročno potiskanje) | Ročno (pnevmatsko nožno stikalo) | Ročno (nastavljivo drsenje) | Ročno (multi-group push) |
| Nastavitev rezila | 1 krožno + 1 ravno rezilo | 6 krožnih rezil (3 skupine zgoraj/spodaj) | Enojno ravno rezilo giljotine | 1 krožna + 1 ravna (nastavljiv razmik) | Več skupin krožnih rezil (multi-nož po meri) |
| Dolžina PCB | 0–350 mm | Neomejeno (s ploščadmi 1,2 m/2,4 m) | 0–330 mm | 0–350 mm (tipično) | Neomejeno ali zelo dolgo (odvisno od platforme) |
| Debelina PCB | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (tipično za več skupin) |
| Metoda rezanja | Drsenje z enim prehodom | 3-fazni (40% + 40% + 20%) | Enkratni rez navzdol | Enkratni prehod z nastavljivo globino | Večskupinsko zaporedno rezanje |
| Najboljša aplikacija | Splošni PCB-ji, prototipi, srednja količina | Dolgi LED trakovi, aluminijasta tiskana vezja, velike količine LED | FR4 plošče, robovi čisti/neprašni | Mešane komponente, prilagodljiva V-globina | Zelo dolgi ali široki PCB-ji, visoko učinkovito ločevanje |
| Seznam linijske opreme SMT
ICT združuje celotne linije SMT, ki povezujejo nakladalce, tiskalnike, monterje, pečice za reflow, enote AOI, tekoče trakove in sekcije strojev za rezanje aluminijastih PCB v en delovni sistem. Vse se ujema prav. Ko je prostora malo, postavitve v obliki črke U dobro izkoristijo tla brez izgube pretoka. Celotna postavitev poveča izhod, zmanjša napake in zagotavlja stalno kakovost za avtomobilske dele, izdelke LED in vsakodnevno elektroniko. Stranke dobijo pomoč od začetka do konca – načrtujejo linijo, jo postavijo in prilagajajo, tako da proizvodnja teče gladko in močno od prvega dne naprej.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| SMT linija | Ful-auto SMT montažna linija na ključ |
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Video o uspehu stranke
Leta 2025 je ICT zagotovil tehnično podporo na kraju samem proizvajalcu avtomobilske elektronike v Uzbekistanu. Stranka je kupila celotno proizvodno linijo SMT, vključno s tiskanjem, namestitvijo, reflow spajkanjem, pregledom, ločevanjem plošč in podporno opremo. Zaradi omejenega tovarniškega prostora so inženirji IKT zasnovali kompaktno postavitev v obliki črke U za ohranjanje nemotenega pretoka materiala. Med obdobjem podpore so korak za korakom potekali namestitev, zagon in usposabljanje operaterjev. Po primopredaji je naročnik uspešno samostojno upravljal celotno linijo s stabilno proizvodnjo.
| Storitve in podpora pri usposabljanju
IKT ponuja celovito storitev, ki pokriva celoten življenjski cikel projekta. Pred dobavo inženirji strankam pomagajo pri izbiri opreme, načrtovanju procesa in oblikovanju postavitve. Strukturirano usposabljanje med namestitvijo zagotavlja, da operaterji razumejo pravilno uporabo, varnostne postopke in redno vzdrževanje. Po zagonu tehnična podpora na daljavo zagotavlja hiter odgovor na operativna vprašanja, po potrebi pa je na voljo servis na kraju samem. Ta servisni sistem strankam pomaga skrajšati izpade in ohraniti dolgoročno stabilnost proizvodnje.
| Povratne informacije strank
Stranke pogosto pohvalijo inženirje IKT zaradi njihove strokovnosti in praktičnih napotkov. Podpora pri namestitvi je jasna in osredotočena na dejanske proizvodne potrebe. Učinkovitost opreme je priznana za stabilno delovanje in dosledno kakovost rezanja. Stranke prav tako cenijo skrbne metode pakiranja, ki ščitijo stroje med mednarodnim pošiljanjem. Hitro in učinkovito odzivanje na tehnične težave dodatno krepi zaupanje strank in dolgoročno sodelovanje z IKT
| Certifikati in standardi
IKT oprema je izdelana po strogih standardih vodenja kakovosti. Stroji so v skladu z zahtevami CE in RoHS, da izpolnjujejo mednarodne varnostne in okoljske predpise. Proizvodnja sledi procesom ISO9001, da se zagotovi doslednost in sledljivost. Poleg tega ima ICT več patentov, povezanih z mehanizmi za ločevanje PCB in mehanskimi strukturami. Ti certifikati dokazujejo predanost IKT zanesljivemu inženiringu in nenehnim izboljšavam.
| O IKT podjetju in tovarni
ICT je profesionalni ponudnik rešitev za proizvodnjo elektronike, ki ponuja sisteme SMT, DIP, montažo, pregledovanje, ločevanje in pametne tovarniške sisteme. Z izkušenimi inženirji in sodobnimi proizvodnimi obrati se IKT osredotoča na zagotavljanje opreme, ki zanesljivo deluje v resničnih proizvodnih okoljih. Vsak stroj je pred odpremo sestavljen, testiran in pregledan. IKT služi strankam po vsem svetu v industriji LED razsvetljave, avtomobilske elektronike, industrijskega nadzora in potrošniške elektronike.
