ICT-6561
I.C.T
| Količina: | |
|---|---|
| Napredni samodejni tiskalnik šablon
Popolnoma samodejni tiskalnik šablon SMT podjetja ICT je najboljša izbira za sodobno sestavljanje tiskanih vezij. Ta stroj ponuja visoko natančnost in hitrost s 7-sekundnim ciklom tiskanja in natančnostjo ±0,025 mm. Avtomatizira nanašanje spajkalne paste, zmanjšuje ročne napake in odpadke ter hkrati izboljšuje kakovost. Zasnovan za industrije, kot so potrošniška elektronika, LED in avtomobilska industrija, ima samodejno kalibracijo PCB, nastavljiv pritisk strgala in čiščenje šablon. IKT združuje Industrijo 4.0 in sisteme MES za pametne tovarniške rešitve. Z enostavnim upravljanjem v sistemu Windows 10 in trpežnimi materiali vrhunskih blagovnih znamk zagotavlja dolgoročno zanesljivost. Ta tiskalnik pomaga tovarnam povečati produktivnost in zadovoljiti različne potrebe z učinkovitim in stabilnim delovanjem.
| Značilnost
Ta sitotiskalnik SMD zagotavlja natančnost tiskanja ±0,03 mm zahvaljujoč naprednemu sistemu vida z enakomernimi obročastimi in koaksialnimi viri svetlobe. Natančno identificira različne oznake PCB, kar zagotavlja popolno poravnavo za pocinkano prevleko in FPC, kar izboljša splošno kakovost proizvodnje.
Tiskalnik s samodejnimi šablonami vključuje napreden sistem za ujemanje navzgor in navzdol, ki se prilagaja različnim tipom PCB. Ta funkcija zagotavlja natančno postavitev šablone, zmanjšanje napak in izboljšanje učinkovitosti v procesih izdelave visokohitrostne elektronike.
Opremljen z edinstvenim sistemom čiščenja s pršenjem, ponuja možnosti suhega, mokrega in ročnega čiščenja. Ločena CCD in čistilna zasnova, ki ju nadzira programska oprema, prihrani potrošni material in ohranja čisto šablono, kar zagotavlja dosledno kakovost tiskanja skozi čas.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT

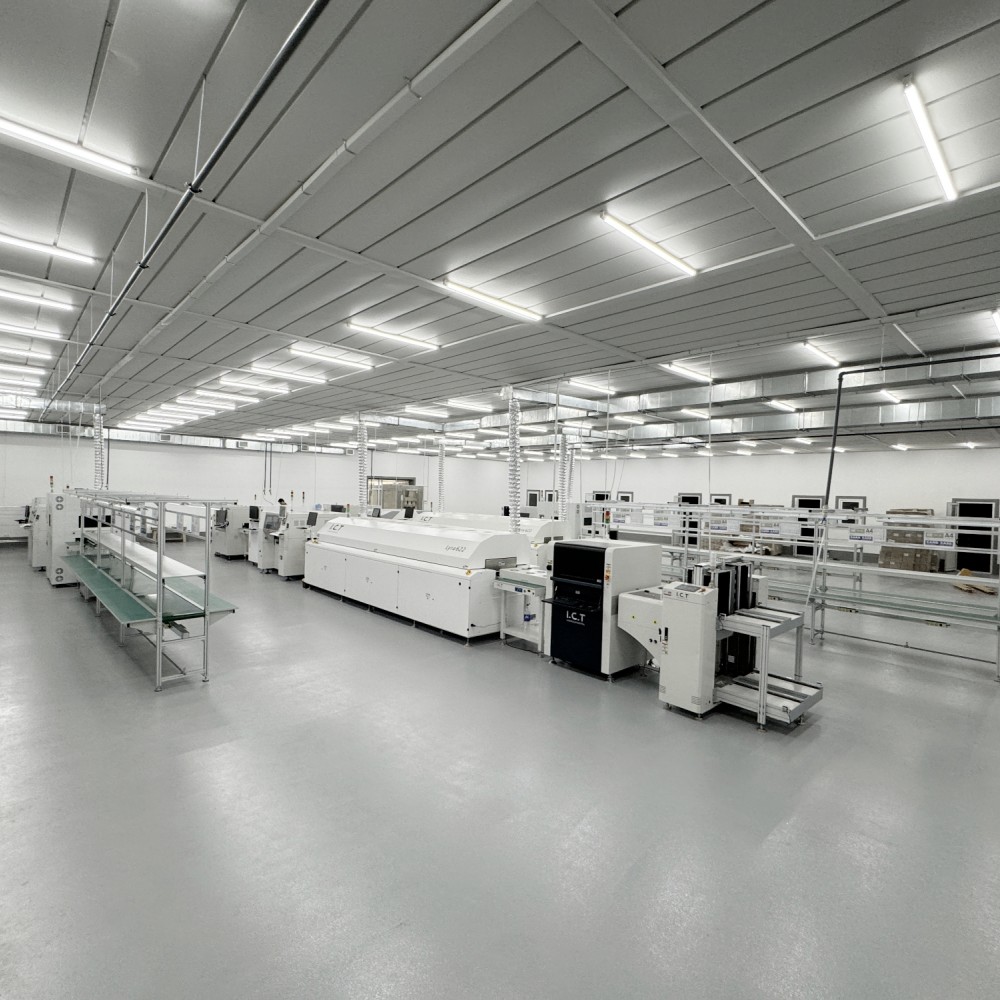

Naša visokokakovostna proizvodna linija PCBA vključuje napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| Študija primera stranke
Leta 2025 so inženirji IKT obiskali domačo tovarno LED razsvetljave, da bi namestili sistem samodejnih tiskalnikov šablon. Stranka je zahtevala kompaktno postavitev v obliki črke U velikosti 16 m x 2,7 m v prostoru velikosti 21 m x 5 m. Po 2 dneh namestitve in 6 dneh usposabljanja je bil projekt uspešno zaključen, tako da smo ob strokovni podpori izpolnili proizvodne potrebe naročnika.
| Storitve in podpora pri usposabljanju
ICT zagotavlja profesionalne storitve namestitve, vzdrževanja in usposabljanja. Naša ekipa zagotavlja brezhibno delovanje in ponuja stalno tehnično pomoč, ki strankam pomaga optimizirati uporabo tiskalnikov zaslonskih šablon za elektroniko.
| Mnenja strank
Stranke cenijo strokovnost naših inženirjev med nastavitvijo in zanesljivo delovanje tiskalnika zaslonskih šablon. Pohvalijo tudi varno embalažo in hitre odgovore na tehnična vprašanja, s čimer gradijo trajno zaupanje v naše rešitve.
| Certifikati in standardi
ICT ima CE, RoHS, ISO9001 in več patentov, kar dokazuje našo osredotočenost na varnost in inovacije. Ti certifikati zagotavljajo, da naš šablonski tiskalnik za elektroniko izpolnjuje svetovne standarde kakovosti.
| O podjetju ICT in naši tovarni
Podjetje ICT, ustanovljeno leta 2012, je zaupanja vreden ponudnik elektronskih rešitev z več kot 25-letnimi izkušnjami. Z 89 zaposlenimi, 20 inženirji in 12000 m² velikim objektom izvajamo interne raziskave in razvoj ter proizvodnjo. Naša tovarna, ki služi več kot 1600 strankam v 72 državah, vzdržuje strog nadzor kakovosti in robusten sistem upravljanja, kar spodbuja hitro rast po vsem svetu.
