ICT-6561
I.C.T
| Količina: | |
|---|---|

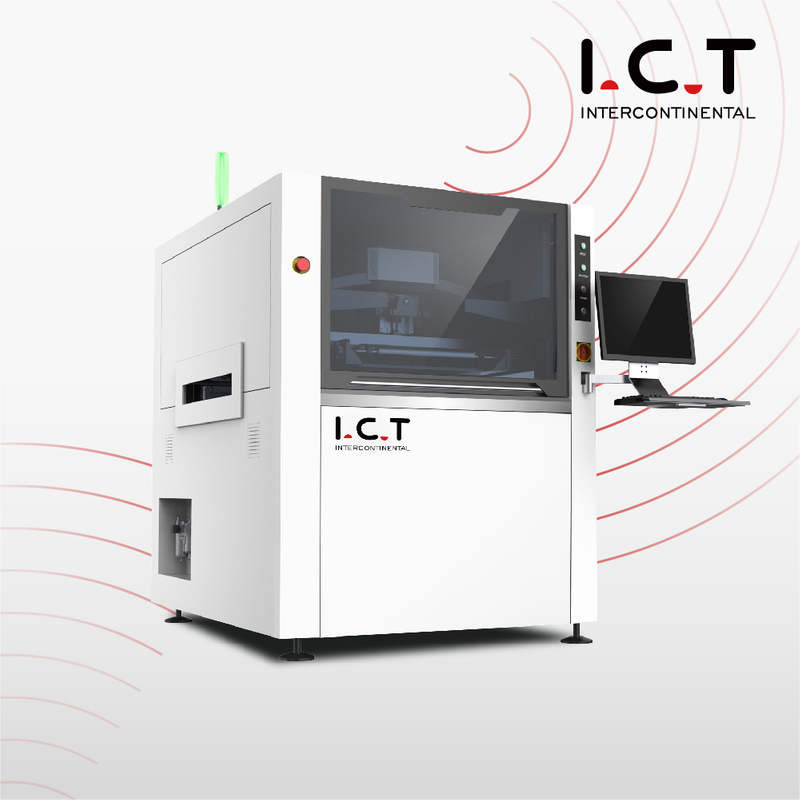

| Vrhunski zaslonski tiskalnik SMT
Sitotiskalnik SMT podjetja ICT preoblikuje proizvodnjo PCB z avtomatiziranim tiskanjem spajkalne paste. Ponuja položajno natančnost ±0,01 mm in natančnost tiskanja do 0,025 mm, kar je idealno za sektor elektronike, avtomobilizma in LED. Funkcije, kot so samodejna kalibracija tiskanega vezja, nastavljiv pritisk otiralnika in čiščenje šablon, zagotavljajo dosledno kakovost ob zniževanju stroškov. Z modeli, ki segajo od ICT-4034 do ICT-9060, deluje z velikostmi PCB od 50x50 mm do 900x600 mm. Izdelan iz visokokakovostnih delov proizvajalcev Panasonic in SMC, obljublja dolgotrajno delovanje. Skladen s standardi SMEMA se ta zaslonski tiskalnik SMT integrira v pametne tovarne za optimalno učinkovitost.
| Značilnost
Tiskarski sistem našega stroja za sitotiskalnik SMT ima ločno vzmetenje z dvojnimi visoko natančnimi koračnimi motorji za stabilen pritisk strgala. Podpira hitrosti 10–200 mm/s in kote 60°, 55° ali 45°, kar zagotavlja natančen nanos spajkalne paste. Programabilne metode ločevanja med strgalom, šablono in substratom nudijo prilagodljivost. Ta zasnova zmanjšuje napake, zaradi česar je popolna za tiskana vezja s finim naklonom pri proizvodnji tiskalnikov s šablonami eta v velikem obsegu.
Transportni sistem vključuje edinstven transportni trak, da se izognete zastojem PCB. Motorno nadzorovane hitrosti in natančne zaustavitve omogočajo prilagodljive možnosti vstopa/izstopa, s stranskimi sponkami in neobveznim vakuumom, ki zagotavlja varen stik tiskanega vezja s šablono. Podpira višine 900±20 mm in hitrosti do 1500 mm/s, obdeluje različne debeline PCB. To izboljšuje učinkovitost v aplikacijah SMT zaslonskega tiskalnika Mesh Machine.
Načini suhega, mokrega in vakuumskega čiščenja ter ročne možnosti ohranjajo šablono čisto. Edinstven pršilni sistem enakomerno nanese čistilo s programsko opremo, ki upravlja porabo alkohola in papirja. Zmogljiv izpušni motor poveča učinkovitost vakuuma. Ta sistem v naši spajkalni pasti za stroj SMT prihrani vire in ohranja kakovost tiskanja.
Izbirni pregled šablone
Z uporabo kompenzacije svetlobnega vira in CCD pregled šablon hitro prepozna blokade in sproži samodejno čiščenje za brezhibne natise. Ta možnost v zaslonskem tiskalniku SMT izboljša nadzor kakovosti in zmanjša napake pri nanosu paste.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
Naša visokokakovostna proizvodna linija PCBA vključuje napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj/nastavek za nalepke/ brizgalni tiskalnik |
| Video o uspehu stranke
Leta 2025 je inženir Tony obiskal stranko v Uzbekistanu, da bi pregledal in uril njihovo novo proizvodno linijo SMT in DIP, vključno s periferno opremo. Video prikazuje Tonyja, ki vodi postopek, naša ekipa pa razlaga delovanje in vzdrževanje. Za zahtevno programiranje smo uporabili ponavljajoče se predstavitve in vodenje pacientov, kar je spodbudilo praktično prakso. Po enem tednu je naročnik obvladal opremo in zelo pohvalil našo strokovnost. To uspešno usposabljanje je uspešno zaključilo projekt.
| Storitve in podpora pri usposabljanju
IKT ponuja celovito storitev in usposabljanje za vaš zaslonski tiskalnik SMT. Naša globalna ekipa, vključno s Tonyjem, zagotavlja namestitev, vzdrževanje in podporo na kraju samem. Prilagojeno usposabljanje zajema delovanje, programiranje in varnost tiskalnika s šablonami eta. Spletna pomoč zagotavlja hitro rešitev težav, medtem ko redne posodobitve in rezervni deli zagotavljajo delovanje vaše linije. Z več kot 25-letnimi izkušnjami optimiziramo vaše procese za boljše rezultate.
| Mnenja strank
Stranke hvalijo inženirje IKT, kot je Tony, za njihovo strokovno usposabljanje in podporo. Sitotiskalnik SMT cenijo zaradi njegove natančnosti in vzdržljivosti. Varna embalaža zagotavlja varno dostavo, hitri odzivi pa ohranjajo tok proizvodnje in gradijo globalno zaupanje.
| Certifikati in standardi
ICT ima certifikate CE, RoHS in ISO9001, ki ustrezajo svetovnim standardom. Imamo tudi patente za inovativne modele SMT, ki dokazujejo našo predanost kakovosti, varnosti in trajnosti. Te poverilnice zagotavljajo zanesljivo delovanje.
| O podjetju ICT in naši tovarni SMT
IKT se odlikuje po rešitvah za proizvodnjo elektronike z lastnimi raziskavami in razvojem ter proizvodnjo. Z 89 zaposlenimi in 20 inženirji v 12.000 m² velikem objektu smo od leta 2012 rasli in oskrbujemo več kot 1600 strank v 72 državah. Naša tovarna izvaja stroga testiranja in vodenje kakovosti ISO9001, kar ponuja globalni doseg in lokalno podporo za partnerstva med vrednostmi.
