ICT-1500
I.C.T
| Količina: | |
|---|---|
| ICT-1500 PCB šablonski tiskalnik Pregled stroja
ICT-1500 PCB Stencil Printer Machine je visoko natančen samodejni tiskalnik, zasnovan za proizvodnjo PCB, zlasti dolgih plošč, kot so LED in elektronika vozil. Z več kot 25-letnimi izkušnjami v industriji IKT zagotavlja celovite rešitve SMT, ki so usklajene s sistemi Industrija 4.0 in MES za brezhibno proizvodnjo. Ta samodejni tiskalnik s šablonami za PCB ima samodejno čiščenje šablon, kalibracijo PCB in nastavljiv pritisk strgala za odlične rezultate. V letu 2021 smo prodali več kot 1900 enot, kar je drugo mesto na trgu SMT. Izdelan z vrhunskimi uvoženimi komponentami, zagotavlja vzdržljivost in nizko stopnjo napak. Njegov uporabniku prijazen vmesnik Windows 10 omogoča nove nastavitve v manj kot 10 minutah, zaradi česar je idealen za sodobne tovarne.
| Značilnost
ICT-1500 PCB šablonski tiskalnik ponuja ±0,015 mm ponavljajoče se pozicioniranje in 0,03 mm natančnost tiskanja. Ta natančnost zmanjša napake na dolgih PCB-jih, kar zagotavlja dosleden nanos spajkalne paste. Sistem za vid uporablja enotne obročaste luči za zaznavanje različnih oznak, podpiranje kositra in bakra. Z zanesljivimi deli, kot so kroglični vijaki KURODA, ohranja stabilnost za tiskanje s spajkalno pasto SMT na LED ali ploščah vozil. Ta funkcija pomaga tovarnam doseči visokokakovostne izdelke z manj predelave, kar izboljša splošno produktivnost.
Ta smt šablonski tiskalnik vključuje sistem za samodejno umerjanje PCB za hitro in natančno poravnavo. Triosna povezava, ki jo poganja neposredni motor, hitro prilagaja dolge plošče in zagotavlja gladek stik s šablono. Popoln je za tanke ali deformirane PCB-je, kar zmanjšuje ročni napor. Kot popolnoma samodejni tiskarski stroj PCB povečuje učinkovitost pri proizvodnji LED in elektronike ter nudi stabilno podlago za naklade velikih količin z minimalnimi prilagoditvami.
ICT-1500 ima edinstven sistem čiščenja s suho, mokro in ročno možnostjo. Ločeni CCD in čistilni deli zagotavljajo učinkovito odstranjevanje paste, medtem ko programska oprema nadzoruje uporabo alkohola in papirja za prihranek stroškov. Zasnova pršila od vrha do dna enakomerno čisti, podpira pa ga močan izpušni motor. Zaradi tega je odlična izbira za tiskanje SMT spajkalne paste, saj ohranja kakovost na dolgih ploščah in zmanjšuje čas izpadov v avtomatiziranih linijah.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.

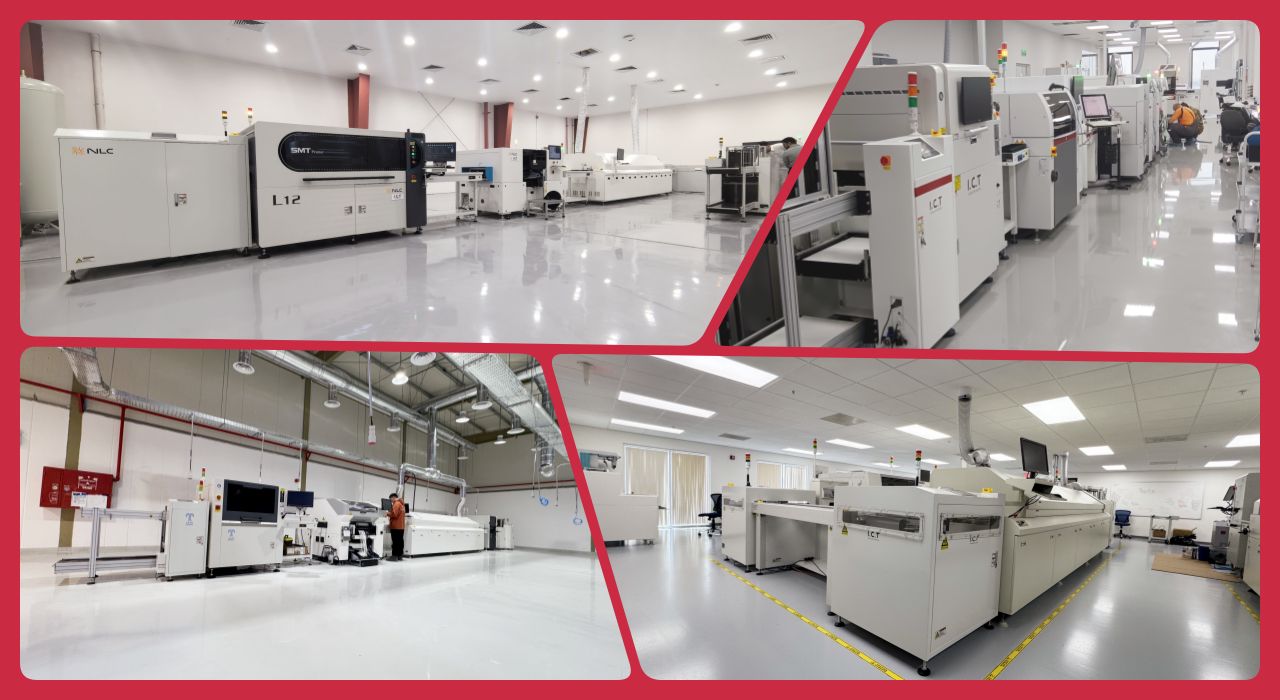

| Seznam linijske opreme SMT
Naša visokokakovostna proizvodna linija PCBA vključuje napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| Video o uspehu stranke
Leta 2025 so inženirji IKT odpotovali v tovarno LED razsvetljave v Aziji na namestitev in usposabljanje. Stranka je potrebovala 29-metrsko SMT linijo s 13 stroji, vendar je imela 21m x 5m prostora. Zasnovali smo postavitev v obliki črke U in jo umestili v 16m x 2,7m. Po dveh dneh nastavitve in odpravljanja napak ter šestih dneh usposabljanja in podpore je bil projekt uspešno zaključen. To je pokazalo našo sposobnost prilagajanja rešitev PCB Stencil Printer Machine posebnim potrebam.
| Storitve in podpora pri usposabljanju
ICT zagotavlja celovito storitev in usposabljanje za PCB Stencil Printer Machine. Naša ekipa zagotavlja namestitev na kraju samem, vzdrževanje in hitro tehnično podporo. Usposabljanje zajema delovanje, odpravljanje težav in optimizacijo procesa, prilagojeno vaši nastavitvi. S 25+ leti strokovnega znanja in izkušenj nudimo hitre odzive na težave, s čimer zmanjšamo izpade in zagotovimo, da vaša proizvodnja teče gladko in z zaupanjem.
| Mnenja strank
Stranke cenijo usposobljeno in prijazno pomoč naših inženirjev med namestitvijo. Občudujejo PCB Stencil Printer Machine zaradi njegove natančnosti in zanesljivosti. Naše varno pakiranje in pravočasna dostava sta prejeli visoke ocene in mnogi cenijo naše hitro reševanje težav, ohranjanje proizvodnje na pravi poti in pridobivanje zaupanja.
| Certifikati in standardi
ICT ima certifikate CE, RoHS in ISO9001, kar zagotavlja, da PCB Stencil Printer Machine izpolnjuje svetovne standarde. Imamo tudi patente za inovacije, kot so čistilni in transportni sistemi. Te poverilnice zagotavljajo varno, visokokakovostno opremo, ki daje strankam zagotovilo pri vsakem projektu.
| O podjetju ICT in naši tovarni
ICT je vodilni ponudnik elektronskih rešitev z lastnimi raziskavami, razvojem in proizvodnjo. Zaposlujemo 89 zaposlenih v 12.000 m² velikem objektu, ki hitro raste s skladom v višini 30 milijonov USD. Naša tovarna, ki služi več kot 1600 strankam v 72 državah, uporablja stroga testiranja in nadzor kakovosti. To podpira globalno dostavo naprednih izdelkov, kot je ICT-1500 PCB Stencil Printer Machine.
