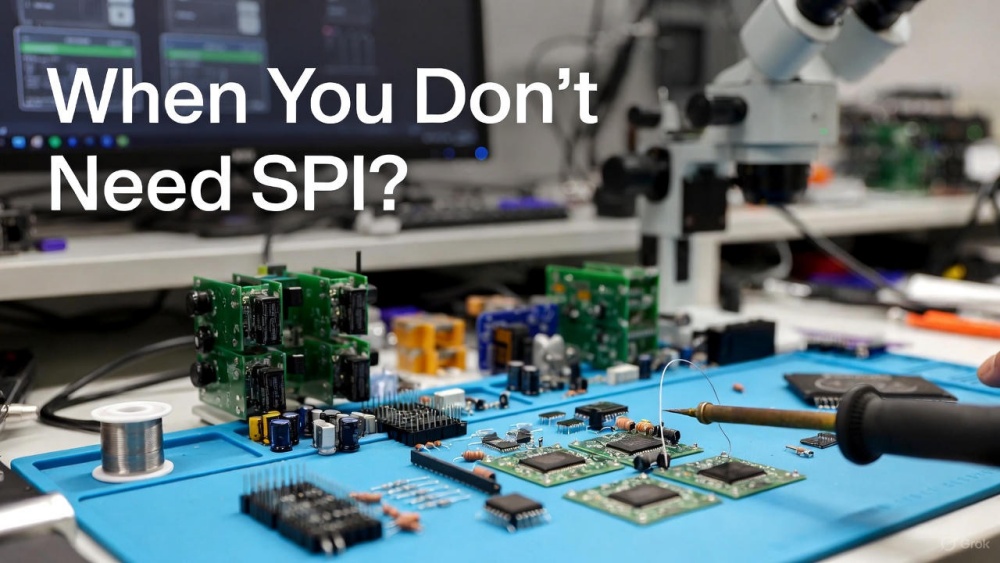

Pregled spajkalne paste (SPI) je kritičen del sodobne tehnologije površinske montaže (SMT). Vendar obstajajo primeri, ko SPI morda ni potreben. Ne glede na to, ali gre za majhne količine proizvodnje, preproste zasnove ali posebne proizvodne procese, lahko nekateri scenariji zaobidejo ta korak samodejnega pregleda. Ta članek raziskuje situacije, ko SPI morda ni potreben, in kompromise, ki nastanejo, če ga preskočite.
Pri izdelavi prototipov v majhnih količinah, ki se pogosto uporablja v enkratni ali maloserijski proizvodnji, se spajkalna pasta nanese ročno z brizgami ali majhnimi šablonami. Po nanosu paste se za ustvarjanje končnega izdelka uporabi ročno spajkanje ali reflow v parni fazi. Operaterji lahko spremljajo in prilagajajo aplikacijo paste v realnem času ter takoj popravijo morebitne nedoslednosti. Ta neposreden nadzor odpravlja potrebo po avtomatiziranem SPI, ki se običajno uporablja za upravljanje variabilnosti pri hitrem tiskanju velikih količin. Pri izdelavi prototipov, kjer so količine paste manjše in variacije manj kritične, običajno zadostuje ročni poseg.
Za hobiste, izdelovalce ali majhne inženirske ekipe, ki proizvajajo manj kot 10 plošč, avtomatizirani SPI pogosto ni stroškovno učinkovit ali potreben. Ti postopki običajno vključujejo ročno namestitev komponent na plošče z ročno natisnjeno ali razdeljeno pasto. Vizualni pregledi pod povečavo v kombinaciji s funkcionalnim testiranjem običajno zadostujejo za zagotovitev pravilne sestave. V teh primerih lahko čas in stroški, potrebni za nastavitev in vzdrževanje sistemov SPI, daleč odtehtajo prednosti, zlasti pri delu s preprostimi oblikami.
Nastavitev in programiranje sistema SPI zahteva veliko časa in naložb. To je pogosto upravičeno pri velikih serijah, kjer se prednosti avtomatiziranega pregleda sčasoma izplačajo. Vendar pa pri serijah z manj kot 50 ploščami fiksni stroški sistemov SPI odtehtajo potencialne prihranke zaradi manjšega števila napak. Brez SPI lahko operaterji pospešijo cikle izdelave prototipov in zmanjšajo stroške, kar je še posebej kritično pri hitrem ponavljanju načrtov v fazah raziskav in razvoja.

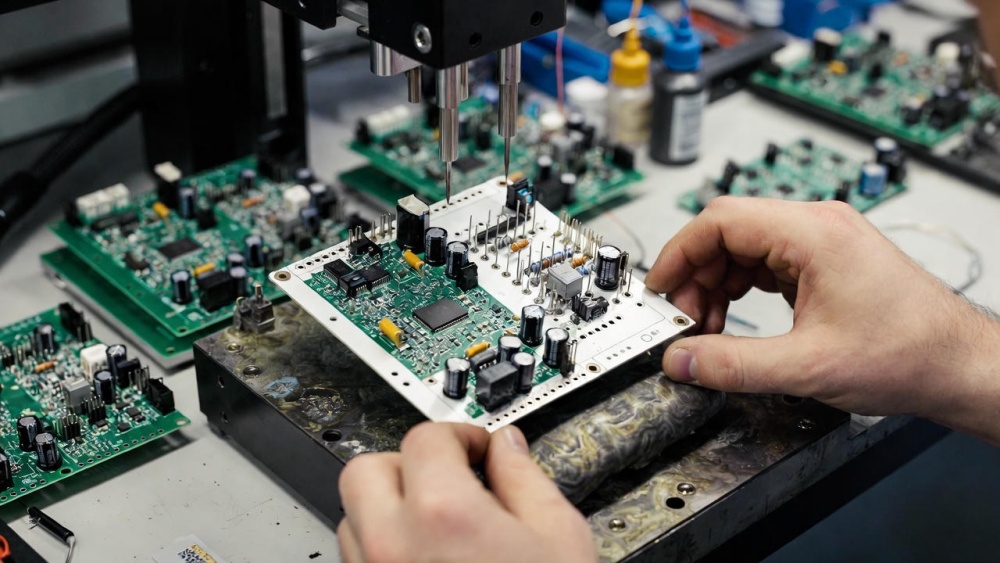

Plošče, ki se opirajo samo na komponente skozi luknje, sploh ne potrebujejo spajkalne paste. Namesto tega se komponente vstavijo v prevlečene luknje, spajkanje pa se nanese z valovnim ali ročnim spajkanjem. Ker ni postopka tiskanja paste, ni potrebe, da bi SPI pregledoval količino paste ali poravnavo. Te vrste plošč pogosto najdemo v podedovanih oblikah ali v aplikacijah z visoko močjo, kjer zanesljivost spajkalnih spojev ni tako odvisna od natančnosti paste.
Za hibridne plošče, ki združujejo tehnologijo skozi luknje in površinsko montažo (SMT), kjer je uporabljenih le nekaj komponent SMT, lahko zadoščajo metode ročnega doziranja paste ali metode pin-in-paste. Ti modeli imajo nizko gostoto komponent, kar zmanjšuje tveganje premostitve ali nezadostne paste. Operaterji lahko vizualno pregledajo pasto na nekaj ploščicah SMT, preden namestijo komponente, zaradi česar je SPI nepotreben.
Starejši dizajni, ki uporabljajo večje pakete (kot so SOIC, 1206 in večje komponente) s širšim razmikom med ploščicami, so pogosto bolj prizanesljivi, ko gre za količino in poravnavo paste. Pri teh robustnih postavitvah se redko pojavijo napake, povezane s tiskanjem, tudi če so sestavljene ročno. V takšnih primerih je tveganje za napake zaradi pastoznega tiska minimalno, zato SPI ni bistvenega pomena niti pri majhnih serijah.
Spajkanje z valovi se običajno uporablja pri dvostranskih ploščah, kjer so komponente SMT na spodnji strani spajkane po namestitvi komponent na zgornji strani. V tem procesu pike lepila držijo komponente na mestu, val pa nanese staljeno spajko na spoje. Ker na spodnji strani ni uporabljene spajkalne paste, ni potrebe, da bi SPI pregledal pasto, saj ne pride do tiskanja paste.
Selektivno spajkanje se uporablja za komponente, ki zahtevajo natančno spajkanje, pogosto v ploščah z mešano tehnologijo s komponentami s skoznjo luknjo in komponentami SMT. Pri teh aplikacijah se spajka nanaša samo na določene spoje z uporabo mini valov ali fontan, pri čemer se v celoti izognemo potrebi po tiskanju paste. Posledično SPI za te aplikacije ni potreben.
Za aplikacije, ki zahtevajo visoko mehansko trdnost in zanesljivost, na primer v avtomobilski ali vesoljski industriji, se običajno uporabljajo prevodna lepila ali spojke s stiskanjem. Te metode ne zahtevajo spajkalne paste in zato odpravljajo potrebo po SPI. V teh primerih je zanesljivost spojev zagotovljena z drugimi sredstvi, tveganje za napake zaradi variant paste pa je zanemarljivo.

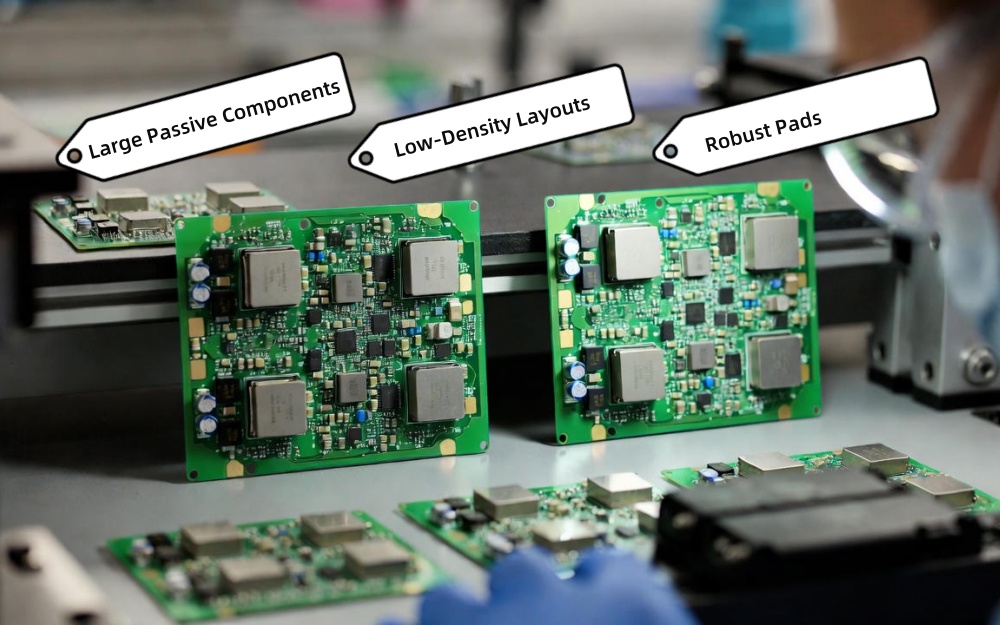

Dizajni, ki so sestavljeni predvsem iz velikih pasivnih komponent (1206 ali več), nameščenih na širokih blazinicah, so sami po sebi prizanesljivi, ko gre za različice paste. Ročno ali polavtomatizirano tiskanje običajno ne povzroči večjih napak, zato je manj verjetno, da bodo napake pri količini lepila ali poravnavi povzročile funkcionalne težave. Zaradi tega je SPI nepotreben za te modele, tudi pri majhnih serijah.
Plošče z nizko gostoto komponent in prevelikimi blazinicami ponujajo široko procesno okno za tiskanje paste. Manjše razlike v volumnu ali poravnavi paste običajno ne povzročijo odprtin ali kratkih stikov. Te postavitve so prizanesljive in omogočajo zanesljivo sestavljanje brez potrebe po SPI.
Pri enostavnejših ploščah s komponentami z nizko gostoto in širokimi blazinicami lahko operaterji vizualno pregledajo spajkalno pasto po nanosu. Povečani vizualni pregledi lahko zlahka odkrijejo velike napake, kot je manjkajoča pasta ali močne premostitve. Vizualno ali funkcionalno testiranje po reflowu lahko zagotovi končno zagotovilo, da plošča deluje pravilno, zaradi česar je SPI nepotreben.
Čeprav je preskakovanje SPI morda sprejemljivo za določene modele in količine, prihaja s tveganjem neodkritih napak. Na primer, nezadostna količina paste lahko privede do šibkih spajkalnih spojev, ki lahko prestanejo začetne funkcionalne preizkuse, vendar kasneje zaradi obremenitev ne uspejo. Skrite napake, kot je na primer glava v blazini ali praznine, morda niso vidne s prostim očesom in jih je mogoče zaznati samo s 3D meritvijo, ki jo zagotavlja SPI.
Preskok SPI lahko privede do povečanega tveganja latentnih okvar spajkalnega spoja, zlasti v aplikacijah z visoko zanesljivostjo, kot so medicinske naprave, vesoljski ali avtomobilski izdelki. Tudi majhna tveganja lahko ogrozijo dolgoročno delovanje kritičnih izdelkov. Za te sektorje se priporoča SPI, da se zagotovi, da spajkalni spoji ustrezajo zahtevanim standardom kakovosti.

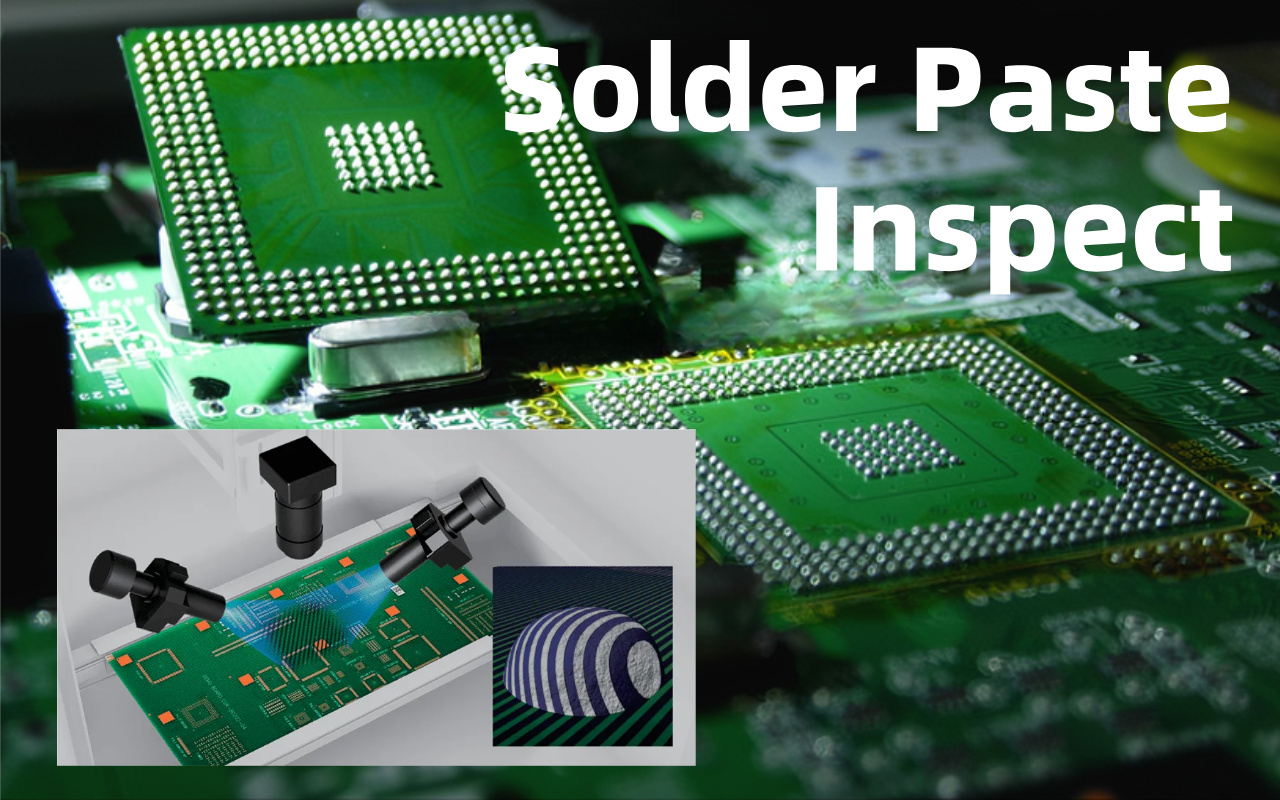

Ker modeli vključujejo manjše razmike komponent in večjo gostoto, se tveganje za napake, povezane s pasto, znatno poveča. Podatki iz industrije kažejo, da je 60–80 % napak SMT povezanih s težavami pri tiskanju paste. Pri zapletenih načrtih preskakovanje SPI pogosto povzroči višje stopnje napak in povečano predelavo. Posledično je SPI bistvenega pomena za zagotavljanje kakovosti in zmanjšanje dragih napak, tudi pri manjših nakladah. Za izčrpen vodnik o strojih SPI in njihovi vlogi v linijah SMT si oglejte naš Popolni vodnik po strojih SPI v liniji SMT.
Na splošno je SPI bistvenega pomena za zagotavljanje visokokakovostnih spajkalnih spojev v sodobni proizvodnji SMT. Vendar pa obstaja več scenarijev, kjer ga je mogoče varno preskočiti, na primer izdelava prototipov z ultra majhnim obsegom, prevladujoče plošče s skozi luknje, postopki brez reflowa ali izjemno preproste zasnove z velikim korakom. Čeprav lahko preskakovanje SPI v teh primerih zmanjša stroške in pospeši proizvodnjo, prinaša tudi tveganja, vključno z možnostjo skritih napak in dolgoročnimi pomisleki glede zanesljivosti. V večini sodobnih proizvodnih okolij SMT, zlasti tistih, ki vključujejo kompleksne načrte, je SPI dragoceno orodje, ki pomaga izboljšati donose in zmanjšati predelavo.
Da, ampak redko. SPI je bistvenega pomena za odkrivanje prostornine paste, višine in težav s poravnavo, ki predstavljajo 60–80 % napak SMT. Vendar pa je plošče s čistimi luknjami, ročno spajkane prototipe in preproste zasnove z velikim korakom pogosto mogoče izdelati brez SPI.
Medtem ko je obseg proizvodnje dejavnik, je bolj pomembna kompleksnost plošče. Izdelava prototipov v majhnih količinah pogosto preskoči SPI, vendar pa proizvodnja srednjega obsega (50–500 plošč) in velika (> 500 plošč) na splošno koristi SPI, zlasti pri komponentah z majhnim korakom.
Večja kompleksnost poveča verjetnost napak, povezanih z volumnom paste in poravnavo. Plošče z majhnim korakom in visoko gostoto zahtevajo natančen nanos paste, zaradi česar je SPI bistvenega pomena. Preprosti dizajni z velikim korakom imajo širšo toleranco in lahko pogosto uspejo brez SPI.
Z ročnim pregledom je mogoče odkriti velike napake, kot je manjkajoča pasta ali močni mostički, vendar ne more natančno izmeriti majhnih sprememb v prostornini paste, ki lahko povzročijo prikrite okvare. Pri nizkih količinah lahko ročni pregled v kombinaciji s funkcionalnim testiranjem pogosto zadošča za nekritične aplikacije.
Da, alternative vključujejo doziranje z brizgo z vizualnimi pregledi, reflow z zatičem v pasto, prevodna lepila in višino prvega kosa.
