Stroj za spajanje SMT se uporablja za povezavo konca enega sestavnega traku z začetkom drugega koluta, tako da lahko linija SMT nadaljuje z manj prekinitev. Preprosto povedano, operaterjem pomaga pri hitrejši zamenjavi kolutov sestavnih delov, ne da bi povzročal dolge postanke na stopnji podajalnika ali pobiranja in odlaganja.
Za tovarne, ki opravljajo pogoste menjave kolutov, je razumevanje delovanja stroja za spajanje SMT pomembno, saj menjava materiala neposredno vpliva na učinkovitost linije, stabilnost podajalnika in proizvodnjo. Dober postopek spajanja omogoča nemoteno premikanje komponent od koluta do podajalnika do stroja za postavitev.
Ta članek pojasnjuje, kaj je stroj za spajanje SMT, kako deluje postopek samodejnega spajanja trakov in zakaj stroj za spajanje kolutov komponent postaja pomemben del sodobne proizvodnje SMT.
Stroj za spajanje SMT je del opreme, zasnovan za spajanje dveh nosilnih trakov skupaj med zamenjavo kolutov komponent. Namesto da ustavi linijo, odstrani prazen kolut in ročno pripravi naslednji kolut, lahko operater uporabi stroj za spajanje, da poveže nov kolut z obstoječo potjo traku.
Namen ni samo povezovanje traku. Pravi namen je zmanjšati čas izpadov, izboljšati natančnost menjave in ohraniti oskrbo proizvodne linije s komponentami.
V proizvodnji SMT so elektronske komponente običajno dobavljene v embalaži z nosilnim trakom in kolutom. Nosilni trak drži komponente v žepih, pokrivni trak pa jih ščiti, preden jih pobere stroj za postavitev.
Med proizvodnjo podajalnik potegne trak naprej. Ko je en kolut skoraj prazen, je treba naslednji kolut natančno priključiti. Stroj za spajanje SMT pomaga spojiti dva traka, tako da se lahko podajanje nadaljuje z minimalnimi motnjami.
Brez zanesljivega postopka spajanja lahko vsaka menjava koluta postane majhna zaustavitev proizvodnje. Na prometni liniji SMT se ti majhni postanki hitro seštejejo. Če morajo operaterji med izmeno zamenjati veliko kolutov, lahko slaba kontrola menjave zmanjša učinkovito proizvodnjo celotne linije.
Stroj za spajanje SMT je še posebej uporaben, ko tovarna potrebuje:
Krajši čas zamenjave koluta
Stabilnejše delovanje podajalnika
Manj ročnega dela, ki je odvisno od operaterja
Boljši nadzor menjave materiala
Manjše tveganje neporavnanosti traku

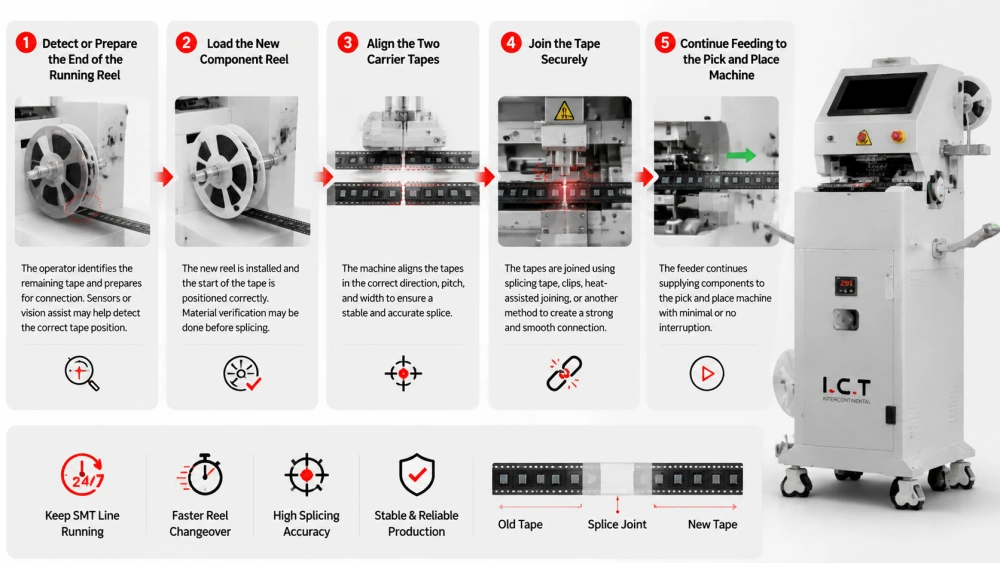

Osnovno načelo delovanja je preprosto. Stroj pripravi, poravna in spoji dva sestavna trakova, tako da lahko podajalnik nadaljuje z vleko materiala brez daljše prekinitve.
Čeprav se zasnove strojev razlikujejo, večina avtomatskih ali polavtomatskih modelov sledi podobni logiki delovanja.
Postopek se začne, ko je trenutni kolut komponente skoraj prazen. Operater identificira preostali trak in ga pripravi za povezavo. V naprednejših sistemih lahko senzorji ali pomoč pri vidu pomagajo zaznati pravilen položaj traku.
Ta korak je pomemben, ker mora biti spojna točka čista in natančna. Če je konec traku poškodovan, neraven ali nameščen nepravilno, lahko končni spoj vpliva na premikanje podajalnika.
Nato operater pripravi nov kolut. Začetek novega traku mora biti pravilno nameščen, da ga je mogoče spojiti s koncem starega traku.
V nadzorovanem sistemu menjave materiala lahko ta stopnja vključuje tudi preverjanje materiala. Na primer, operater lahko preveri številko dela, črtno kodo koluta, informacije o seriji ali dodelitev podajalnika, preden dokonča spajanje.
Natančna poravnava je eden najpomembnejših delov postopka samodejnega spajanja trakov . Trakova se morata ujemati v smeri, koraku in širini. Če je poravnava slaba, se lahko podajalnik zagozdi ali zaporedje žepov komponent postane nestabilno.
Dober stroj za spajanje kolutov komponent pomaga dosledno pozicionirati trakove. To zmanjša pritisk na spretnosti operaterjev in olajša ponavljanje postopka zamenjave v različnih izmenah.
Po poravnavi stroj združi stare in nove trakove. Odvisno od vrste stroja lahko to vključuje trak za spajanje, sponke, spajanje s toplotno pomočjo ali drugo mehansko metodo spajanja.
Spoj mora biti dovolj močan, da gre skozi podajalnik, vendar dovolj gladek, da ne moti podajanja. To ravnovesje je pomembno. Šibek spoj se lahko loči, medtem ko lahko obsežen ali neraven spoj povzroči upor podajalnika.
Ko je spajanje končano, lahko podajalnik nadaljuje z dobavo komponent stroju za pobiranje in odlaganje . Cilj je, da je prehod med koluti čim bolj gladek, z malo ali brez prekinitve postavitve.
Tukaj postane spajanje dragoceno. Podpira neprekinjeno proizvodnjo, namesto da vsako menjavo koluta obravnava kot piko.

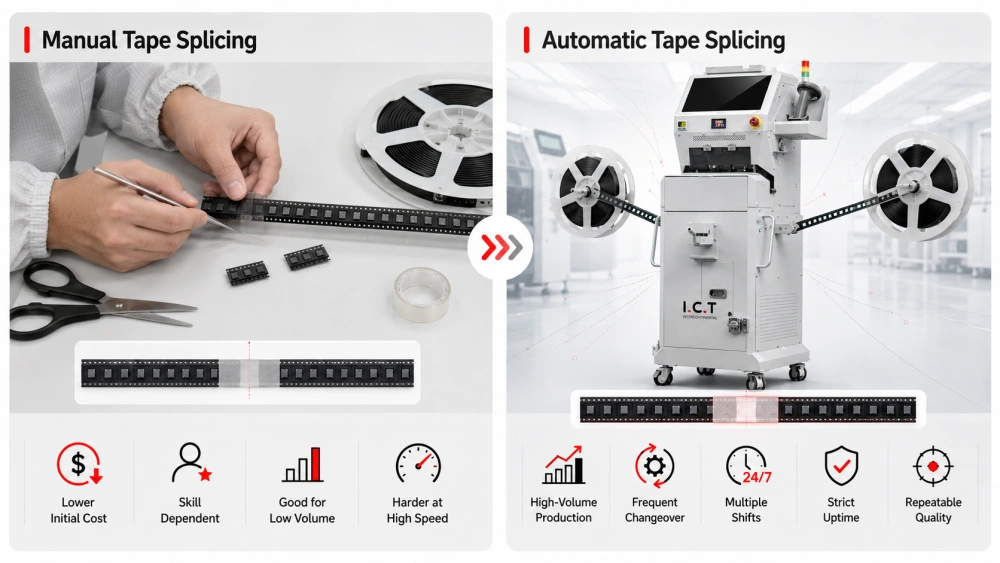

Spajanje trakov SMT se lahko izvede ročno ali z avtomatsko opremo. Obe metodi lahko delujeta, vendar sta stabilnost in učinkovitost različni.
Ročno spajanje je običajno odvisno od operaterja, ki ročno reže, poravna in spaja trakove. Morda bo zahtevala nižjo začetno naložbo, vendar je rezultat močno odvisen od spretnosti in pozornosti.
Ročno spajanje je lahko primerno za nizke količine, preproste izdelke ali tovarne z omejeno menjavo kolutov. Ko pa se hitrost proizvodnje poveča, postane ročno upravljanje težje nadzorovati.
Postopek samodejnega spajanja trakov uporablja opremo za standardizacijo ključnih korakov, kot so pozicioniranje traku, rezanje, poravnava in spajanje. To izboljša doslednost in zmanjša možnost človeške napake.
Samodejno spajanje je običajno boljše za tovarne z:
Velikoserijska proizvodnja SMT
Pogosta menjava materiala
Več izmen proizvodnje
Stroge zahteve glede časa delovanja
Zahteva po ponovljivi kakovosti delovanja
Za širši pogled na strategijo zamenjave materiala si lahko preberete SMT stroj za spajanje in vodnik za zamenjavo materiala.
Stroj za spajanje kolutov komponent je morda videti kompakten, vendar običajno združuje več funkcij za hitrejše in zanesljivejše spajanje kolutov.
Območje za pozicioniranje drži stare in nove nosilne trakove na mestu. To območje pomaga zagotoviti, da so trakovi pred spajanjem poravnani. Stabilno pozicioniranje je še posebej pomembno za majhne komponente in ozke trakove.
Nekateri stroji vključujejo mehanizem za rezanje ali obrezovanje za pripravo koncev traku. Čist rez pomaga ustvariti boljši spoj in zmanjša tveganje neenakomernega gibanja skozi podajalnik.
Enota za spajanje izvede dejanski postopek spajanja. Lahko nalepi trak za spajanje, pritisne spoj ali izvede drugo vrsto povezave, odvisno od zasnove stroja.
Napredni stroji lahko vključujejo senzorje, skeniranje črtne kode ali vizualni pregled. Te funkcije pomagajo zmanjšati nalaganje napačnega materiala in izboljšajo sledljivost procesa.
Na primer, avtomatski inteligentni stroj za spajanje SMT je zasnovan za inteligentno spajanje kolutov in učinkovito menjavo materiala SMT.
Spoj je morda videti kot majhna priključna točka, vendar lahko vpliva na celoten postopek hranjenja. Če spoj ni natančen, podajalnik morda ne bo gladko potegnil traku.
Pogoste težave, povezane s podajalnikom zaradi slabega spajanja, vključujejo zastoje traku, upor pri podajanju, zgrešeno napredovanje in nestabilen položaj izbirnika. Te težave lahko ustavijo linijo ali povzročijo napake pri postavitvi.
Zato je kakovost sklepa pomembna tako kot hitrost operacije. Hitro spajanje je uporabno le, če lahko končni spoj zanesljivo preide skozi podajalnik.
Dober spoj mora biti močan, raven in natančno poravnan. Podajalniku mora omogočiti, da nadaljuje premikanje traku brez nenadnega upora. Ko se to zgodi, ostane postopek izbire in postavitve bolj stabilen.
Za proizvodne ekipe to pomeni manj prekinitev in večjo samozavest med menjavo kolutov.
Zamenjava materiala vključuje več kot le zamenjavo koluta. Vključuje tudi identifikacijo pravilnega materiala, pripravo naslednjega koluta, preverjanje nastavitve, vzdrževanje stabilnosti podajalnika in vzdrževanje programa za postavitev s pravimi komponentami.
Stroj za spajanje SMT pomaga pri fizični povezavi med koluti. Vendar lahko celoten postopek prehoda vključuje tudi preverjanje črtne kode, upravljanje podajalnika, kompletiranje, sledenje materialu in načrtovanje proizvodnje.
Ko ti koraki delujejo skupaj, lahko tovarna zmanjša zastoje linij in izboljša kontinuiteto proizvodnje.
Delovna obremenitev operaterja je glavni dejavnik pri proizvodnji SMT. Ko morajo operaterji upravljati z več podajalniki, koluti in menjavami hkrati, postanejo napake bolj verjetne. Stroj za spajanje kolutov sestavnih delov zmanjša ponavljajoče se ročno delo in omogoča operaterjem jasnejši in bolj nadzorovan postopek.
To je eden od razlogov, zakaj je samodejno spajanje kolutov še posebej dragoceno v linijah s pogostimi menjavami izdelkov ali visoko porabo komponent.
Pred uporabo stroja za spajanje SMT v proizvodnji morajo tovarne preveriti več praktičnih podrobnosti. Cilj je zagotoviti, da stroj ustreza dejanskim materialom in zahtevam linije.
Različne komponente uporabljajo različne širine traku. Običajne širine nosilnih trakov SMT vključujejo 8 mm, 12 mm, 16 mm in 24 mm. Ustrezen stroj mora podpirati velikosti trakov, ki se najpogosteje uporabljajo v vaši proizvodni liniji.
Poškodovan trak, upognjeni robovi ali slabo ravnanje z kolutom lahko vplivajo na spoj. Operaterji morajo preveriti stanje traku, preden združijo dva koluta, zlasti ko imajo opravka z občutljivimi komponentami ali komponentami visoke vrednosti.
Končni spoj mora gladko potekati skozi podajalnik. Tudi če je trak uspešno spojen, postopek ni dokončan, razen če podajalnik ne zmore spoja brez upora ali zatikanja.
Avtomatska oprema zmanjšuje zahteve po ročni spretnosti, vendar ne odpravlja potrebe po disciplini procesa. Operaterji bi morali razumeti pravilno smer traku, preverjanje materiala in osnovno odpravljanje težav.
Številne težave pri spajanju izvirajo iz majhnih napak pri pripravi. Te napake je enostavno preprečiti, če je postopek standardiziran.
Če je nov trak naložen v napačni smeri, podajalnik ne more nadaljevati pravilno. To lahko povzroči izpade, odpadne komponente ali napačen pretok materiala.
Neusklajenost lahko povzroči upor pri hranjenju. Lahko tudi povzroči, da se spoj zatakne znotraj podajalne poti. Natančno pozicioniranje je bistveno za zanesljivo spajanje.
Če spoj ni dovolj močan, se lahko trakovi med podajanjem ločijo. To lahko ustavi proizvodnjo in zahteva ročno obnovitev.
Spajanje napačnega koluta je resnejše kot preprosta težava s trakom. Lahko povzroči napačno namestitev komponent in tveganje za kakovost. Zaradi tega je treba spajanje povezati z ustreznimi postopki preverjanja materiala.
Tovarna bi morala razmisliti o samodejnem spajanju, ko se zamenjava kolutov zgodi dovolj pogosto, da vpliva na čas delovanja, učinkovitost dela ali stabilnost proizvodnje.
Pri obsežni proizvodnji se koluti komponent hitro porabijo. Pogoste menjave kolutov ustvarjajo veliko priložnosti za izpade. Samodejno spajanje pomaga zmanjšati te ponavljajoče se izgube.
Visoko mešana proizvodnja pogosto vključuje številne vrste komponent in menjavo kolutov. Standardiziran postopek spajanja pomaga operaterjem učinkoviteje obvladovati kompleksnost.
Ko so proizvodni razporedi napeti, lahko celo kratki postanki vplivajo na dostavo. Samodejno spajanje podpira bolj gladek pretok materiala in pomaga zaščititi linijski izhod.
Stroj za spajanje SMT povezuje trakove komponent med zamenjavo koluta, tako da lahko linija SMT deluje z manj prekinitvami. S pripravo, poravnavo in spajanjem nosilnih trakov podpira bolj stabilen postopek samodejnega spajanja trakov in skrajša čas izpada, ki ga povzroči zamenjava koluta.
Razumevanje delovanja stroja za spajanje SMT pomaga tovarnam sprejemati boljše odločitve o upravljanju podajalnika, menjavi materiala in učinkovitosti linije. Za proizvodnjo v majhnih količinah je lahko ročno spajanje še vedno dovolj. Toda za linije SMT z velikim obsegom ali visoko mešanico lahko samodejni stroj za spajanje kolutov komponent izboljša doslednost, zmanjša pritisk operaterja in podpira neprekinjeno proizvodnjo.
Če želi vaša tovarna izboljšati učinkovitost zamenjave kolutov, je naslednji korak ocena dejanskih širin traku, tipov podajalnikov, stopnje porabe kolutov in stroškov izpadov. Ti dejavniki vam bodo pomagali izbrati pravo rešitev za spajanje za vašo linijo SMT.
Stroj za spajanje SMT se uporablja za spajanje konca enega sestavnega traku v kolutu z začetkom drugega koluta. To pomaga podajalniku, da nadaljuje z dobavo komponent stroju za pobiranje in odlaganje z manj prekinitev. Uporablja se predvsem za zmanjšanje izpadov med menjavo materiala in izboljšanje kontinuitete proizvodnje v montažnih linijah SMT.
Stroj za spajanje SMT deluje tako, da pripravi, poravna in združi dva nosilna trakova. Operater naloži stari trak in nov trak, stroj pa ju pomaga natančno postaviti pred spajanjem. Pri samodejnih modelih lahko postopek vključuje zaznavanje, rezanje, poravnavo in stiskanje, da se ustvari stabilna povezava za delovanje podajalnika.
Postopek samodejnega spajanja trakov je nadzorovana metoda za povezovanje dveh sestavnih trakov s pomočjo stroja. Običajno vključuje pripravo traku, poravnavo, spajanje in končno preverjanje. V primerjavi z ročnim spajanjem samodejno spajanje izboljša doslednost in pomaga zmanjšati napake, ki jih povzroči utrujenost operaterja ali nenatančna poravnava rok.
Da, stroj za spajanje SMT lahko skrajša čas pobiranja in postavitve, tako da je menjava kolutov hitrejša in stabilnejša. Ko je nov kolut priključen, preden se stari trak popolnoma izprazni, lahko podajalnik nadaljuje z dovajanjem komponent brez dolge zaustavitve. To je še posebej uporabno pri SMT linijah velikega obsega s pogostimi menjavami kolutov.
Preden izberete stroj za spajanje kolutov komponent, preverite združljivost širine traku, združljivost podajalnika, hitrost spajanja, stabilnost delovanja, funkcije preverjanja in poprodajno podporo. Najboljša izbira je odvisna od obsega vaše proizvodnje, pogostosti menjave materiala, delovne obremenitve operaterja in vrste komponent, ki se uporabljajo na vaši liniji SMT.
