V sodobni proizvodnji SMT večina težav s kakovostjo ne izvira iz namestitve komponent ali prelivanja. Začnejo se veliko prej - v fazi tiskanja spajkalne paste. Napake pri inšpekcijskih pregledih spajkalne paste so pogosto prvi vidni znaki, da postopek SMT uhaja izpod nadzora, tudi če se nadaljnji procesi še vedno zdijo stabilni.
Inšpekcija spajkalne paste (SPI) ima edinstveno vlogo v linijah SMT , ker je najzgodnejša popolnoma kvantitativna kakovostna vrata. Za razliko od AOI ali funkcionalnega testiranja, ki zazna napake po tem, ko je bila vrednost že dodana plošči, SPI oceni, ali je osnova postopka sestavljanja pravilna, preden so komponente nameščene. Ko se napake pri inšpekcijskih pregledih spajkalne paste prezrejo ali napačno razlagajo, se proizvajalci pogosto soočijo s kaskadnimi težavami, kot so nagrobni spomeniki, nezadostni spajkalni spoji, spajkalni mostovi in praznine BGA.
Pri proizvodnji visoko zanesljive elektronike se SPI ne obravnava več kot preprost inšpekcijski korak. Proizvajalci avtomobilov, industrije in EMS vse pogosteje uporabljajo napake pri pregledu spajkalne paste kot vodilne kazalnike učinkovitosti izkoristka, namesto da bi čakali na napake pri AOI ali funkcionalnem testu. Ta premik odraža širši premik k nadzoru procesov SMT, ki temelji na podatkih.
Da bi v celoti razumeli, zakaj pride do napak pri pregledu spajkalne paste – in zakaj so tako kritične – je bistvenega pomena, da najprej razumemo, kako stroji za pregled spajkalne paste delujejo v sodobnih proizvodnih linijah SMT. Jasno razumevanje načel SPI, merilne logike in sistemske integracije pomaga razložiti, zakaj veliko napak izvira iz faze tiskanja in ne kasneje v procesu.
Ta članek se osredotoča na najpogostejše napake pri inšpekcijskih pregledih spajkalne paste pri SMT, pojasnjuje njihove temeljne vzroke in, kar je najpomembnejše, nudi praktične metode za njihovo odpravo v resničnih proizvodnih okoljih.

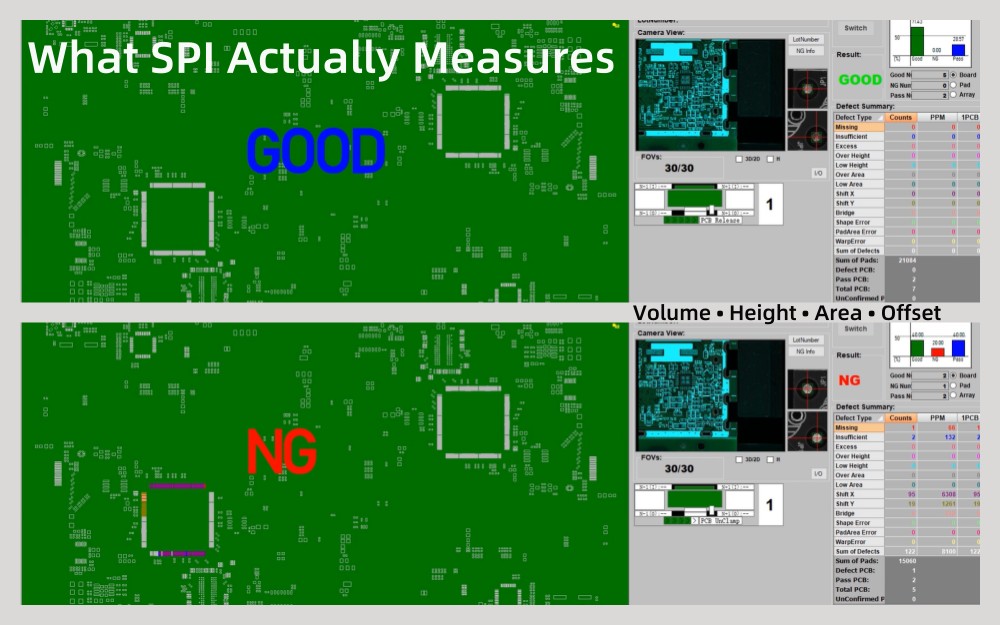

Napake pri pregledu spajkalne paste se nanašajo na odstopanja, zaznana med merjenjem SPI, ki kažejo na nepravilno nanašanje spajkalne paste na ploščice PCB. Ta odstopanja niso omejena na očitne napake pri tiskanju. V praksi so številne napake SPI v mejah tolerance, vendar še vedno predstavljajo resno tveganje za dolgoročni izkoristek in zanesljivost.
Tipični parametri SPI vključujejo prostornino spajkalne paste, višino, površino, odmik in konsistenco oblike. Napaka je lahko označena, ko kateri koli od teh parametrov odstopa od pričakovanega izhodišča ali kaže nenormalno variacijo na več ploščah. Pomembno je, da je treba na napake SPI gledati kot na kazalnike procesa in ne kot na preproste rezultate uspešnosti ali neuspeha.
Na primer, postopno zmanjševanje količine paste v celotni proizvodni seriji morda ne bo takoj sprožilo alarmov NG. Vendar pa pogosto signalizira zamašitev šablone, degradacijo spajkalne paste ali nestabilne parametre tiskanja. Obravnavanje SPI kot statističnega orodja, ki temelji na trendih, je bistvenega pomena za učinkovit nadzor napak.
Postopek tiskanja spajkalne paste določa količino in geometrijo spajke, ki je na voljo za vsak spoj. Ko so komponente nameščene in ponovno oblikovane, postane nemogoče dodati spajko, kjer manjka, ali odstraniti spajko, kjer je preveč, brez predelave.
Posledično so napake SPI med najzgodnejšimi in najbolj natančnimi kazalniki izgube pridelka. Nezadostna količina spajkalne paste povzroči šibke spoje ali razpoke, prekomerna količina paste poveča tveganje za premostitev, neporavnanost paste pa povzroči nemokre napake ali napake v obliki vzglavnika – zlasti na ohišjih z majhnim korakom in BGA.
Tako z vidika kakovosti kot s stroškovnega vidika je odpravljanje težav na stopnji SPI veliko učinkovitejše od odpravljanja napak po prelivanju. Ena sama prilagoditev, ki jo poganja SPI, lahko prepreči na desetine napak na nižji stopnji.

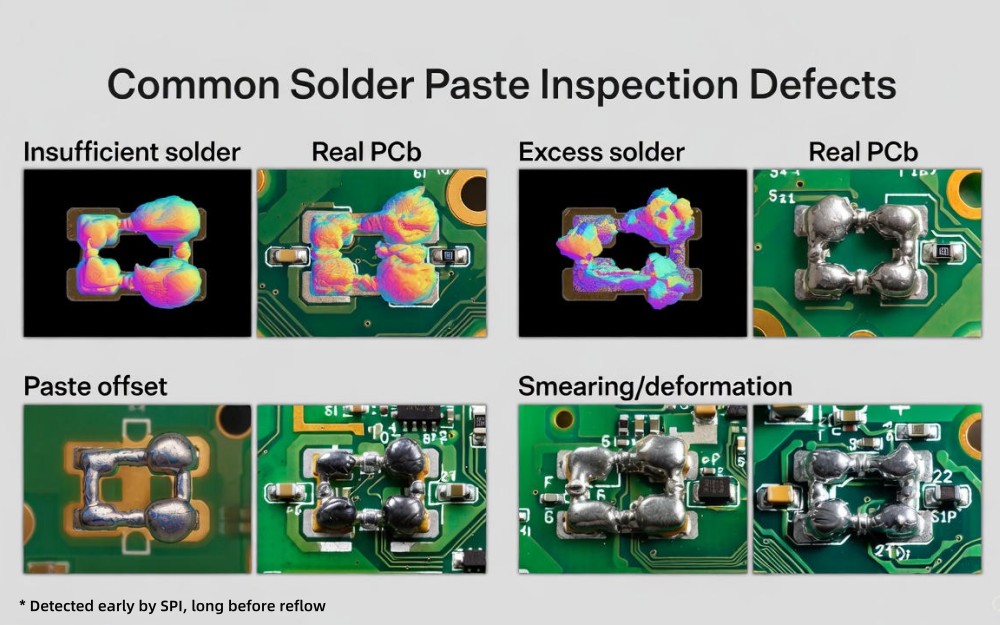

V tem razdelku so opisane napake pri inšpekcijskih pregledih spajkalne paste, ki se najpogosteje pojavljajo, s poudarkom na tem, kako so prikazane v podatkih SPI, zakaj se pojavijo in kakšna tveganja predstavljajo.
Nezadostna spajkalna pasta je ena najpogostejših in najbolj kritičnih napak SPI. V sistemih SPI se običajno pojavi kot majhna glasnost, zmanjšana višina ali nepopolna zapolnitev zaslonke.
Pogosti glavni vzroki vključujejo neustrezno debelino šablone, zamašene ali obrabljene odprtine, nezadosten pritisk strgala in oslabljeno delovanje spajkalne paste. Okoljski dejavniki, kot je nizka vlažnost ali neustrezni pogoji shranjevanja paste, lahko težavo še poslabšajo.
Z vidika SPI se nezadostna pasta pogosto kaže kot dosleden padajoči trend in ne kot naključne napake. Če se ne popravi, vodi neposredno do odprtih spojev, šibkih spajkalnih povezav in napak pri funkcionalnem preizkusu.
Odvečna spajkalna pasta se lahko zdi manj tvegana kot nezadostna pasta, vendar pogosto povzroči resnejše napake. SPI prepozna odvečno pasto s povečanimi meritvami volumna in višine, ki jih včasih spremljajo popačene oblike paste.
Presežek spajkalne paste je običajno posledica prevelikih odprtin šablone, prevelikega pritiska strgala ali padca paste. Pri izvedbah z visoko gostoto lahko celo manjši volumenski presežek znatno poveča tveganje za premostitev spajk med reflowom.
Podatki SPI omogočajo inženirjem razlikovanje med lokaliziranim presežkom, ki ga povzroča zasnova zaslonke, in sistemskim presežkom, ki ga povzročajo parametri tiskanja – nekaj, česar sam vizualni pregled ne more zanesljivo doseči.
Odmik spajkalne paste se pojavi, ko so nanosi paste neporavnani glede na plošče PCB. Sistemi SPI zaznajo to napako z analizo XY odmika in meritvami centroidne deviacije.
Tipični vzroki vključujejo netočno poravnavo plošče, premik šablone, nestabilno vpenjanje ali zvijanje tiskanega vezja. V aplikacijah z majhnim korakom in mikro-BGA lahko celo majhni odmiki povzročijo neenakomerno zrušitev spajke ali nezadostno omočenje.
SPI je tukaj še posebej dragocen, ker lahko loči resnično neusklajenost od vizualnih iluzij, ki se zdijo sprejemljive operaterjem v delavnici.
Napake razmazovanja in deformacije oblike so pogosto podcenjene, ker ne sprožijo vedno alarmov na podlagi prostornine. Sistemi SPI zaznajo te težave z analizo geometrije paste, definicije robov in porazdelitve višine.
Pogosti vzroki vključujejo nepravilen kot strgala, preveliko hitrost tiskanja, slabo reologijo paste ali onesnažene šablone. Te napake pogosto povzročijo nedosledno omočenje spajke in nepredvidljivo širjenje spajke med reflowom.
Številne napake pri pregledu spajkalne paste je težko oceniti na oko. Obloga se lahko zdi vizualno sprejemljiva, vendar kljub kvantitativnemu merjenju še vedno presega stabilne meje postopka.
Zato so alarmi SPI včasih zavrnjeni kot 'preobčutljivi'. V resnici SPI ne zazna napak prej, ker je strožji - zazna jih prej, ker meri, česar človeško oko ne more. Razumevanje te razlike je ključnega pomena za učinkovito sprejemanje SPI.
Zasnova šablone ima neposreden in merljiv vpliv na učinkovitost prenosa spajkalne paste. Velikost odprtine, oblika, zaključek stene in razmerje površin vplivajo na doslednost sproščanja paste.
Slaba zasnova šablone pogosto povzroči sistematične napake SPI, kot je majhna glasnost ali velika variacija med ploščicami. Podatki SPI zagotavljajo objektivne povratne informacije, ki inženirjem pomagajo potrditi modele šablon, preden se napake razširijo v množično proizvodnjo.
Lastnosti spajkalne paste, kot so viskoznost, vsebnost kovin in aktivnost fluksa, igrajo pomembno vlogo pri učinkovitosti tiskanja. Neustrezna temperatura shranjevanja, nezadosten čas ogrevanja ali predolg odprti čas pogosto povzročijo napake SPI.
Težave, povezane z materialom, se v SPI pogosto pojavljajo kot povečana variacija in ne kot nenadne okvare. Brez analize trendov SPI se te težave pogosto napačno diagnosticirajo kot težave z opremo.
Ključni parametri tiskanja vključujejo pritisk strgala, hitrost tiskanja, hitrost ločevanja in razdaljo odskoka. Vsak parameter drugače vpliva na odlaganje paste.
SPI inženirjem omogoča optimizacijo teh parametrov na podlagi kvantitativnih podatkov in ne na podlagi poskusov in napak. Ko prilagoditve vodijo trendi SPI, se stopnje napak znatno zmanjšajo in stabilnost procesa se izboljša.

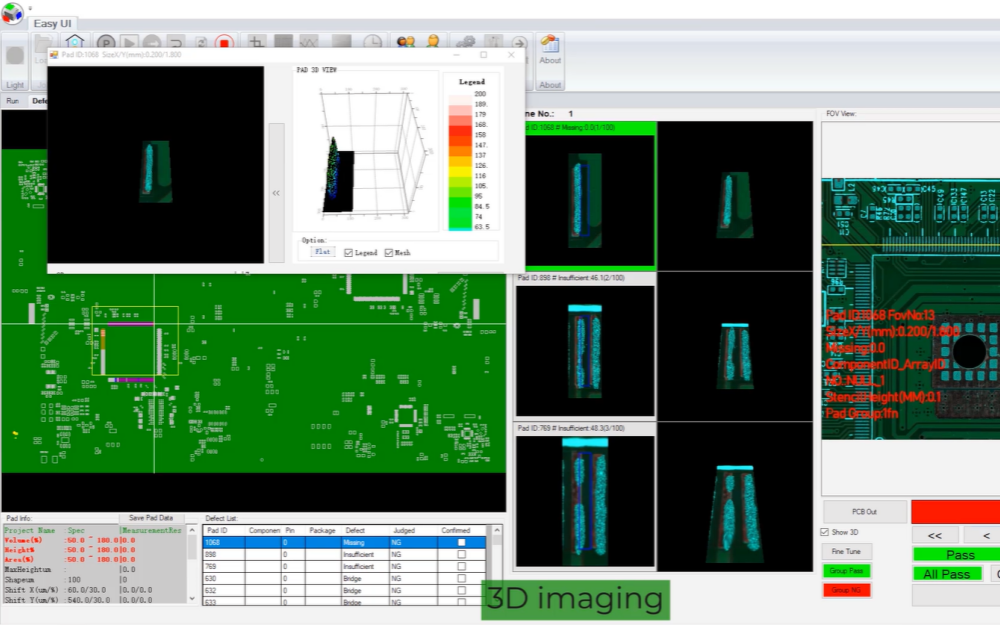

Sodobni sistemi SPI uporabljajo 3D merilno tehnologijo za oceno prostornine, višine in površine spajkalne paste. Prostornina je običajno najbolj kritična metrika, ker je neposredno povezana s tvorbo spajkalnega spoja.
Meritve višine in površine nudijo dodaten vpogled v porazdelitev paste in konsistenco oblike. Te metrike skupaj tvorijo popolno sliko kakovosti paste, ki je ni mogoče doseči z 2D pregledom.
Vsak alarm SPI ne predstavlja resnične težave s procesom. Lažni klici so pogosto posledica neustrezne nastavitve osnovne linije, nedoslednih referenčnih plošč ali nastavitev tolerance, ki so preveč agresivne za dejansko zmogljivost procesa.
Razumevanje postopka pregleda SPI v linijah SMT je bistvenega pomena za razlikovanje resničnih napak od hrupa meritev. Strukturirana nastavitev SPI – ki zajema validacijo zlate plošče, definicijo osnovne linije in spremljanje trendov na podlagi SPC – zagotavlja, da SPI deluje kot zanesljivo orodje za nadzor procesa in ne kot vir nepotrebnih alarmov.
Ena pogosta napaka je obravnavanje SPI kot sistema za iskanje napak namesto mehanizma za izgradnjo osnovne linije. Stabilne linije SMT niso opredeljene z odsotnostjo alarmov, temveč z dosledno porazdelitvijo podatkov in predvidljivim obnašanjem procesa.

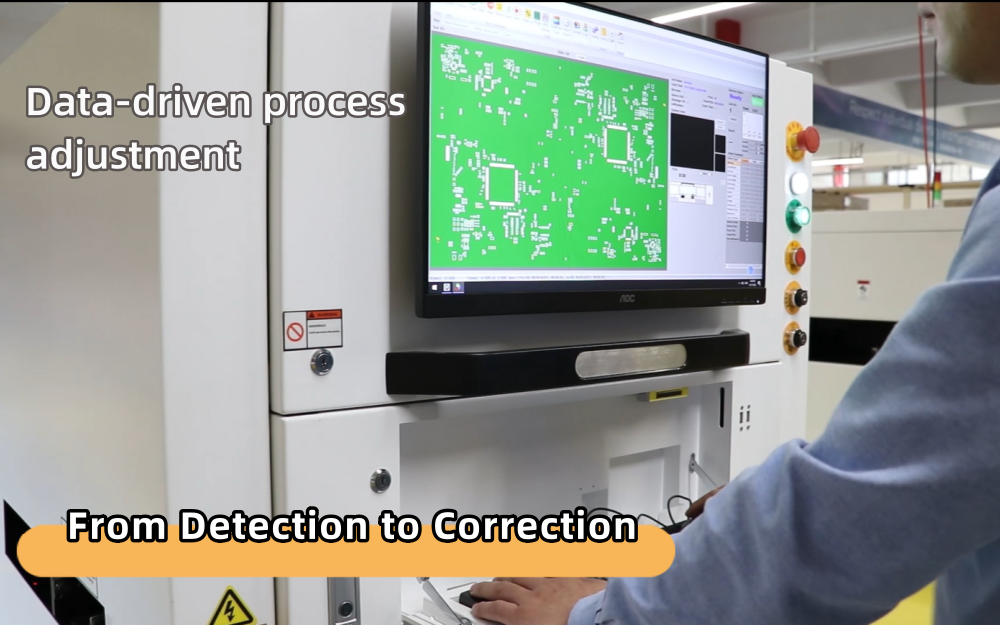

Odpravljanje napak SPI se začne z nadzorovanimi prilagoditvami procesa, ki temeljijo na podatkih. Spremembe tlaka strgala, hitrosti tiskanja ali parametrov ločevanja bi morali voditi trendi SPI in ne posamezni alarmi.
Postopne prilagoditve, ki jim sledi takojšnje preverjanje SPI, omogočajo inženirjem, da potrdijo izboljšave, preden se napake razširijo navzdol.
Stabilnost opreme je bistvena za natančne rezultate SPI. Na zanesljivost pregleda vplivajo natančnost poravnave tiskalnika, ponovljivost namestitve šablone in kalibracija SPI.
Redna kalibracija in preventivno vzdrževanje zagotavljata, da podatki SPI odražajo resnične procesne pogoje in ne premikanja opreme.
Preventivne strategije vključujejo rutinsko čiščenje šablon, nadzorovano ravnanje s spajkalno pasto in stalno spremljanje trenda SPI. Ko je SPI vključen v načrtovanje preventivnega vzdrževanja, se ponavljanje napak znatno zmanjša.

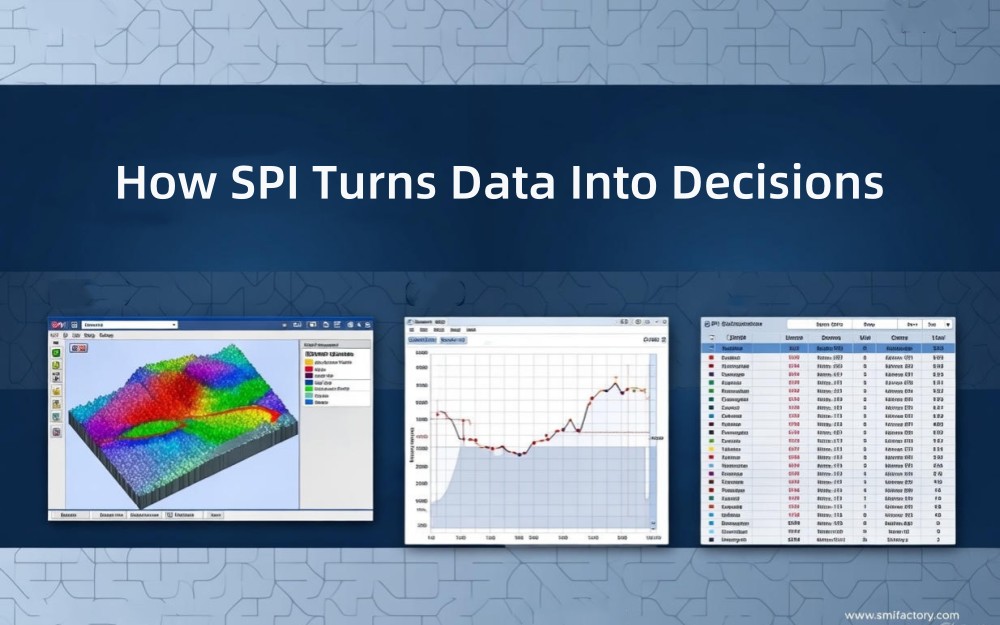

Podatke SPI je mogoče povezati z rezultati AOI in rentgenskih žarkov, da se vzpostavijo napovedni modeli kakovosti. Na primer, dosledno nizka prostornina paste na blazinicah BGA je pogosto povezana s prazninami ali napakami na glavi v blazini, odkritimi po reflowu.
V naprednih linijah SMT se povratne informacije SPI uporabljajo za sprožitev korektivnih ukrepov ali preventivnega vzdrževanja, preden se napake pojavijo na nižji stopnji. Ta zaprtozančni pristop spremeni SPI iz pasivnega nadzornega orodja v aktivni sistem za nadzor procesov.
V več proizvodnih okoljih SMT so proizvajalci s prestrukturiranjem svoje strategije SPI dosegli merljive izboljšave donosa. Z optimizacijo postavitve SPI, izboljšanjem parametrov in usposabljanjem operaterjev za pravilno interpretacijo podatkov so se stopnje napak zmanjšale brez podaljšanja časa pregleda.
Ti primeri kažejo, da je učinkovitost SPI bolj odvisna od integracije sistema in razumevanja procesa kot od posameznih specifikacij stroja.

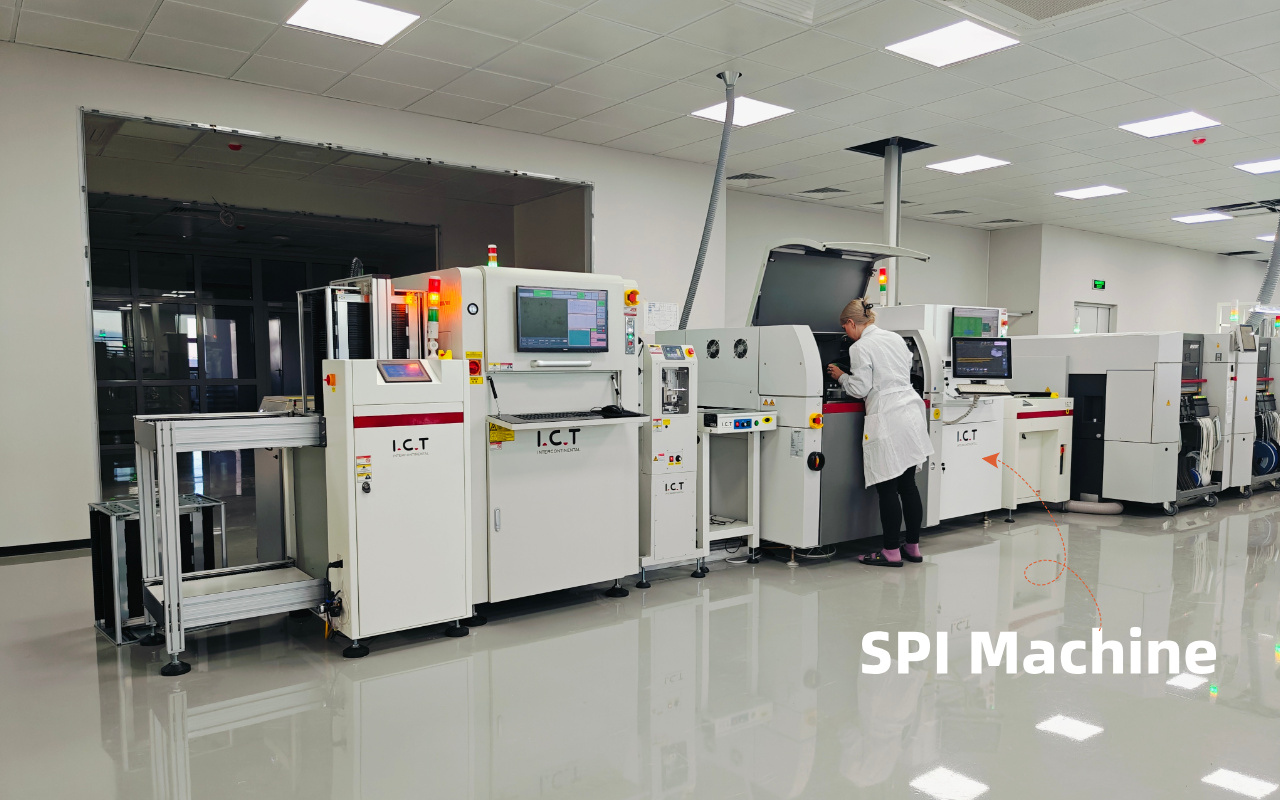

Lokacija SPI znotraj linije SMT določa, katere napake je mogoče odkriti zgodaj in jih učinkovito popraviti. Pravilna postavitev SPI zmanjša vnovično delo in izboljša splošno stabilnost procesa.
Proizvodnja z visoko mešanico in majhnimi količinami zahteva prilagodljivo programiranje SPI, medtem ko imajo velike količine in avtomobilske linije prednost stabilnost in doslednost podatkov. Izbira zmogljivosti SPI na podlagi proizvodnih zahtev je bistvena za dolgoročni uspeh.
Pri nadzoru napak pri inšpekcijskih pregledih spajkalne paste ne gre za dodajanje več korakov inšpekcijskih pregledov – gre za načrtovanje linije SMT, tako da so napake preprečene, odkrite zgodaj in sistematično popravljene.
IKT pristopa k SPI z vidika celotne linije SMT, namesto da bi ga obravnaval kot samostojen stroj. Med načrtovanjem linije SMT IKT oceni vrsto izdelka, gostoto komponent, obseg proizvodnje in cilje kakovosti, da določi, kako naj SPI sodeluje s tiskalniki, stroji za postavitev in sistemi za nadzor na nižji stopnji.
Poleg izbire opreme IKT podpira stranke z nastavitvijo procesa, definicijo parametrov SPI in usposabljanjem operaterjev. To zagotavlja, da so podatki SPI pravilno interpretirani in uporabljeni za optimizacijo procesa, namesto da bi ustvarjali nepotrebne lažne klice.
S tem, ko proizvajalcem pomaga obravnavati SPI kot orodje za odločanje in ne kot preprost pregled, IKT strankam omogoča, da napake pri pregledu spajkalne paste spremenijo v uporabne vpoglede, ki izboljšajo splošno stabilnost linije SMT.
Napake pregleda spajkalne paste niso le rezultati pregleda – so zgodnja opozorila o nestabilnosti postopka. Ko ga pravilno razumemo in upravljamo, SPI postane eno najmočnejših orodij za izboljšanje izkoristka in zanesljivosti v proizvodnji SMT.
Z osredotočanjem na temeljne vzroke, izkoriščanjem povratnih informacij SPI in integracijo inšpekcije v strategijo kakovosti z zaprto zanko se lahko proizvajalci premaknejo z reaktivnega odpravljanja napak na proaktivno kontrolo procesa. Za proizvajalce, ki iščejo stabilno in razširljivo proizvodnjo SMT, je nadzor inšpekcijskih napak spajkalne paste eno najučinkovitejših izhodišč.
1. Katera je najpogostejša napaka pri pregledu spajkalne paste?
Nezadostna količina spajkalne paste je najpogosteje opažena napaka SPI in glavni vzrok za odprte spajkalne spoje.
2. Ali lahko SPI v celoti odpravi napake pri spajkanju?
SPI sam ne more odpraviti napak, vendar bistveno zmanjša stopnje napak, če se uporablja kot del zaprtozančnega procesa.
3. Kako pogosto je treba pregledati parametre SPI?
Parametre SPI je treba pregledati vsakič, ko se spremenijo materiali, načrti ali okoljski pogoji.
4. Ali je SPI potreben za proizvodnjo SMT v majhnih količinah?
ja Tudi pri proizvodnji majhnih količin SPI zagotavlja dragocen vpogled v stabilnost procesa in pomaga preprečevati draga predelava.
