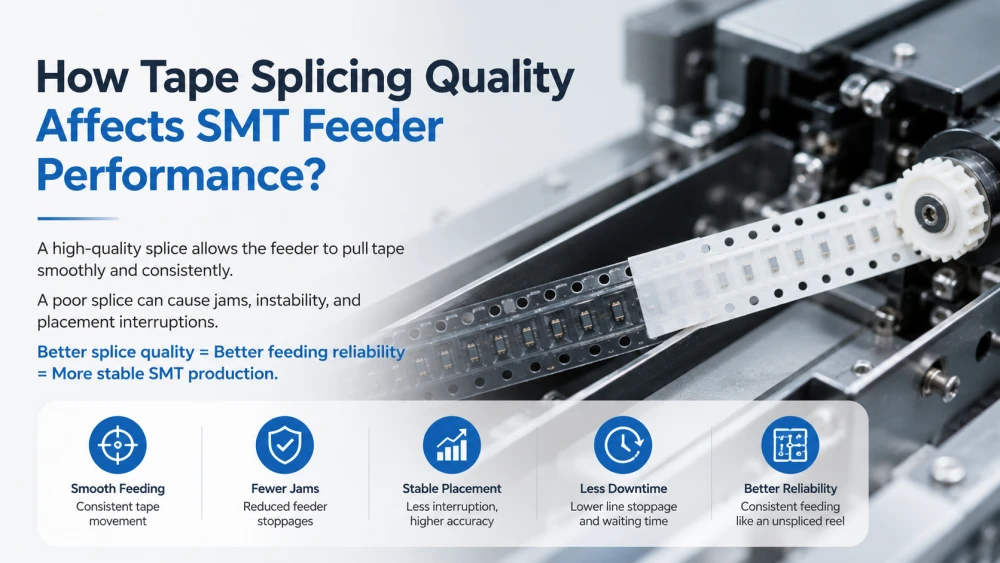

Kakovost spajanja trakov neposredno vpliva na delovanje podajalnika SMT, ker mora podajalnik povezani trak vleči gladko, dosledno in brez prekinitev. Če je spoj neporavnan, predebel, prešibek ali onesnažen, se lahko podajalnik zatakne, izgubi stabilnost ali povzroči prekinitev namestitve. Pri mnogih linijah SMT resnična težava ni le v tem, da zmanjka koluta. Globlje vprašanje je, ali lahko spojnik čisto preide skozi podajalnik in nadaljuje z dobavo komponent z enako zanesljivostjo kot nespojen kolut.
Razumevanje, kako spajanje traku vpliva na zmogljivost podajalnika, pomaga tovarnam zmanjšati skrite izpade, preprečiti ponavljajoče se alarme podajalnika in izboljšati splošno stabilnost linije. Šibak ali nedosleden spoj morda ne bo odpovedal takoj na postaji za spajanje, vendar lahko še vedno povzroči kasnejšo težavo s spojnim spojem dovodnega dovoda SMT, ko se trak začne premikati skozi podajalno pot.
Ta članek pojasnjuje, zakaj je kakovost spoja pomembna, katere okvare spoja najpogosteje vplivajo na podajalnike, kako diagnosticirati težave s podajanjem in kako izboljšati zanesljivost podajanja traku komponent v resnični proizvodnji.
Kazalo
Podajalnik SMT je zasnovan za premikanje nosilnega traku v majhnih, nadzorovanih korakih, tako da lahko stroj za postavitev izbere komponente na pravilnem mestu. To pomeni, da podajalnik pričakuje, da bo trak ostal raven, enakomerno voden in mehansko stabilen. Vsaka sprememba debeline traku, oblike roba, poravnave ali stanja površine lahko vpliva na to, kako podajalnik premika material.
Ko je spoj dobro narejen, mora podajalnik komaj opaziti prehod med koluti. Ko je spoj slab, lahko podajalnik nenadoma naleti na dodaten upor, izgubi natančnost korakov ali se popolnoma ustavi. Zato kakovost spoja ni nepomembna podrobnost. Je del delovnega stanja podajalnika.
Podajalnik premika trak skozi ozko mehansko pot. Če je spoj predebel ali neraven, se trak morda ne bo premikal z enakim uporom kot preostali del koluta. Če spoj ni poravnan, se lahko trak premakne vstran ali zatakne znotraj vodila.
Stabilnost hranilnika je odvisna od predvidljivosti. Bolj kot sta oblika traku in geometrija spoja skladni, bolj stabilno bo gibanje podajalnika. V praksi to pomeni, da dober spoj pomaga zaščititi dobavo komponent in kontinuiteto namestitve.
Podajalnik ne deluje ločeno. Podpira stroj za prevzem in namestitev tako, da vsako komponento prikaže na pravilnem mestu za prevzem. Če je trak pomaknjen neenakomerno zaradi slabega spoja, lahko namestitvena glava pobere iz napačnega žepa ali popolnoma zgreši komponento.
Zato kakovost spoja ne vpliva le na podajalnik. Vpliva tudi na spodnji stroj. Zanesljiv spoj podpira stabilno predstavitev komponent, kar pomaga sistemu namestitve ohranjati svoj cikel.
Nekatere okvare spoja povzročijo takojšnje zastoje. Drugi povzročajo počasne, ponavljajoče se težave, ki jih je sprva težje opaziti. Podajalnik lahko še vedno deluje, vendar z več alarmi, več obotavljanja ali več pozornosti operaterja.
Te skrite prekinitve so pogosto dražje od očitnih postankov, ker se kopičijo med številnimi koluti in premiki. Tovarna lahko izgubi veliko časa, če se ista težava z majhnim spojem ponavlja ves teden.

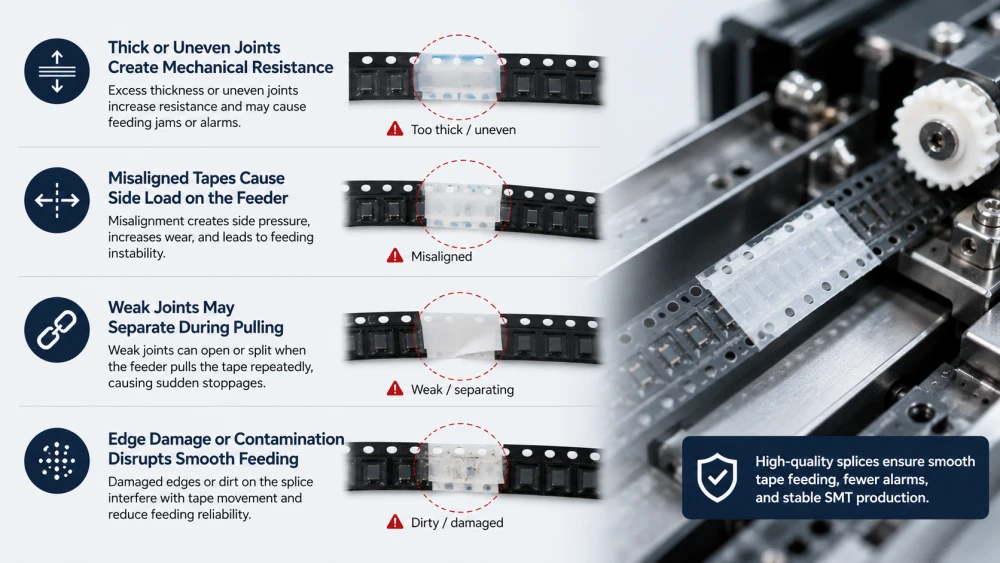

Obstaja več načinov, kako lahko spoj vpliva na obnašanje podajalnika. Najpogostejši so variacije debeline, neporavnanost, šibka trdnost spoja, poškodbe robov in kontaminacija. Vsak drugače vpliva na pot traku, vendar vsi zmanjšujejo zanesljivost podajanja.
Preden zamenjate podajalnik ali okrivite stroj za postavitev, je vredno preveriti, ali je težavo povzročil sam spoj. Veliko zastojev na liniji se začne na spoju traku in ne v podajalniku.
Predebel spoj morda ne bo gladko šel skozi podajalno pot. Že majhno povečanje debeline lahko povzroči upor, če je toleranca podajalnika ozka ali je pot traku ozka.
Težava so tudi neenakomerni spoji, ker se lahko trak med premikanjem naprej rahlo dvigne. To lahko povzroči kratek premor, alarm ali majhno napačno podajanje, ki postane vidno samo med delovanjem.
Če stari in novi trakovi niso poravnani na isti srednji črti, lahko podajalnik prejme stranski pritisk, ko gre spoj skozi. Ta stranska obremenitev lahko poveča obrabo, povzroči nepravilno gibanje ali sproži nestabilnost podajanja.
Neusklajenost je ena od težav, ki jo je najlažje preprečiti, in ena najbolj škodljivih, če se je ne upošteva. Spoj je lahko na delovni mizi videti sprejemljiv, v podajalniku pa se še vedno slabo obnaša.
Nekateri sklepi zdržijo med ročnim pregledom, vendar odpovejo, ko podajalnik začne večkrat vleči trak. Šibek sklep se lahko med gibanjem odpre, dvigne ali razcepi, kar povzroči nenadno zaustavitev.
Ko se to zgodi, se težava pogosto zabeleži kot okvara podajalnika, vendar je pravi glavni vzrok trdnost spoja. Zato bi morale tovarne kakovost spoja obravnavati kot del zanesljivosti podajalnika, ne le kot nalogo priprave materiala.
Za širšo razlago stroja in postopka spajanja si oglejte ta vodnik o osnovah postopka spajanja kolutov SMT.
Težave s spojnimi spoji podajalnika SMT se običajno pojavijo, ko oblika spoja, moč ali orientacija niso združljivi z zasnovo podajalnika. Podajalnik se lahko odzove z uporom, preskakovanjem, zagozditvijo ali neenakomernim gibanjem traku.
Čeprav so simptomi morda podobni, je lahko vzrok precej drugačen. Zato je treba odpravljanje težav začeti pri samem spoju, nato preiti na podajalnik in materialno pot.
Zastoj na mestu spoja običajno pomeni, da je spoj prevelik, preveč neraven ali preveč tog za podajalno pot. Lahko se zgodi tudi, če spoj sega čez predvideno širino traku ali pa spojni material ni pravilno uporabljen.
V tem primeru se lahko trak ustavi takoj po vstopu v podajalnik ali pa se premakne le del poti, preden se pojavi alarm. Ponavljajoči se zastoji na isti točki so močan znak, da je treba posvetiti pozornost geometriji spoja.
Včasih se podajalnik ne ustavi popolnoma. Namesto tega napreduje neenakomerno ali izgubi en korak v bližini spoja. To je lahko težje zaznati, ker lahko linija še kratek čas teče.
Občasno hranjenje je nevarno, ker lahko povzroči napake pri namestitvi brez očitnih alarmnih pogojev. Če se spoj ne premika enako gladko kot osnovni trak, podajalnik morda ne bo postavil žepa komponente na pravilen položaj.
Spoj lahko sprva gre skozi podajalnik in kasneje po večkratnem vlečenju odpove. To je pogosto znak, da je spoj šibak, da prekrivanje ni zadostno ali da spojni material ni bil združljiv z nosilnim trakom.
Zakasnjeno ločitev je še posebej težko obvladati, ker je spoj na začetku videti sprejemljiv. Tovarne bi zato morale preskusiti stabilnost spoja pri dejanskem premikanju podajalnika in ne le vizualnega pregleda.

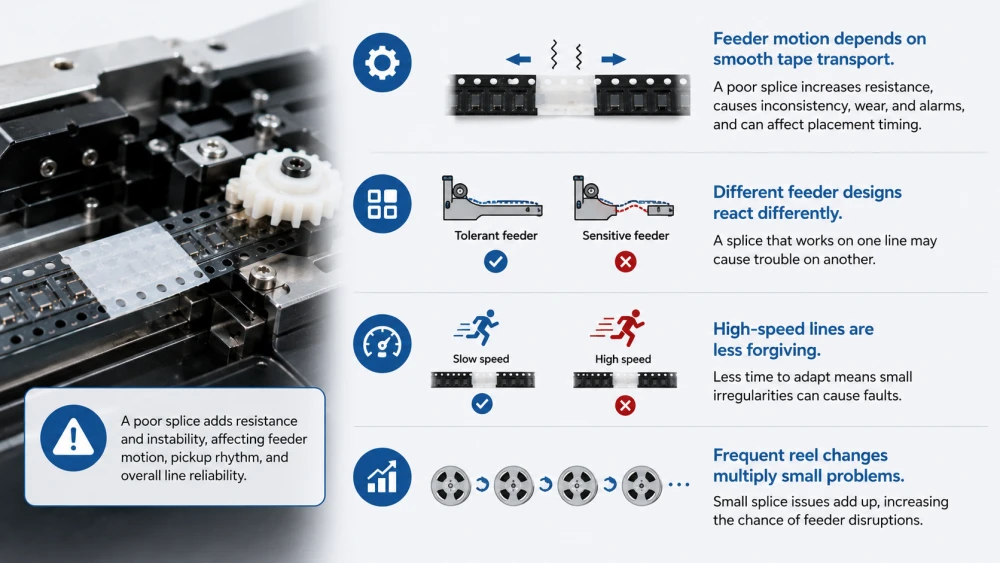

Zmogljivost podajalnika se spremeni po slabem spoju, ker je gibanje podajalnika odvisno od gladkega transporta traku. Če spoj dodaja odpornost ali nestabilnost, bo podajalnik morda potreboval dodatno silo za premikanje traku. Ta dodatna sila lahko povzroči nedoslednost, obrabo ali alarmne pogoje.
Ko tračna pot postane nestabilna, lahko podajalnik vpliva tudi na ritem pobiranja stroja za polaganje. Z drugimi besedami, težava s spajanjem se lahko razširi iz ravnanja z materialom v čas stroja.
Vsak podajalnik se ne odzove na enak način. Nekateri podajalniki lahko dopuščajo majhne spremembe, medtem ko so drugi bolj občutljivi na obliko spoja ali togost traku. Zato lahko spoj, ki deluje na eni strojni liniji, povzroči težave na drugi.
Tovarne ne bi smele domnevati, da je tračni spoj vsesplošno sprejemljiv samo zato, ker je opravil en preizkus. Dejanski model podajalnika in pot traku sta pomembna.
Pri višjih hitrostih linije ima podajalnik manj časa za prilagajanje nepravilnostim traku. Spoj, ki bi v počasnejšem procesu ostal neopažen, lahko povzroči napako v liniji za visoke hitrosti.
To je eden od razlogov, zakaj se tovarne z velikim obsegom pogosto premikajo k bolj nadzorovanim metodam spajanja. Stabilen spoj postane bolj pomemben, ko se hitrost proizvodnje poveča.
Tudi majhna težava s spajanjem postane resnejša, če se zgodi večkrat na dan. Če linija večkrat zamenja kolute, se skupno število priložnosti za prekinitev podajalnika poveča.
Zato ima izboljšanje kakovosti spoja lahko veliko večji učinek, kot kaže njegova velikost. Ugodnost se poveča pri vsaki menjavi koluta.
Dober postopek diagnoze se začne z ločevanjem težav s spajanjem od težav s podajalnikom. Isti simptomi se lahko pojavijo v obeh primerih, zato je prva naloga ugotoviti, ali težava sledi spoju ali ostane pri podajalniku.
Pri odpravljanju težav je cilj hitro najti glavni vzrok, ne da bi po nepotrebnem zamenjali dele ali motili stabilno proizvodnjo bolj, kot je potrebno.
Če podajalnik deluje dobro, dokler spoj ne vstopi na pot, je najprej treba pregledati spoj. Bodite pozorni na razlike v debelini, dviganje robov, neporavnanost ali vidne poškodbe.
Če se podajalnik zagozdi tudi z znano dobrim nespojnim trakom, lahko podajalnik sam prispeva k težavi. Zato je nadzorovana primerjava tako koristna.
Preden obtožite podajalnik, natančno preglejte oba konca traku. Prepričajte se, da je bil trak čisto odrezan, pravilno poravnan in spojen z ustreznim materialom. Preverite, ali so robovi traku ravni in ali je prekrivanje enakomerno.
Preverite tudi, ali je položaj komponentnega žepa po spajanju še vedno pravilen. Trak je lahko videti varen, vendar ima še vedno napačno geometrijo podajanja.
Če je mogoče, preizkusite isti trak in spoj na drugem podajalniku istega tipa. Če težava izgine, je morda težava s prvotnim podajalnikom. Če težava ostane pri spoju, je vir verjetno sklep.
Ta primerjava je eden najpreprostejših načinov za ločevanje težave s spojnim spojem podajalnika SMT od težave z vzdrževanjem podajalnika.
Za soroden pogled na vpliv izpadov si oglejte ta članek o tem, kako spajanje podpira neprekinjeno delovanje linije.

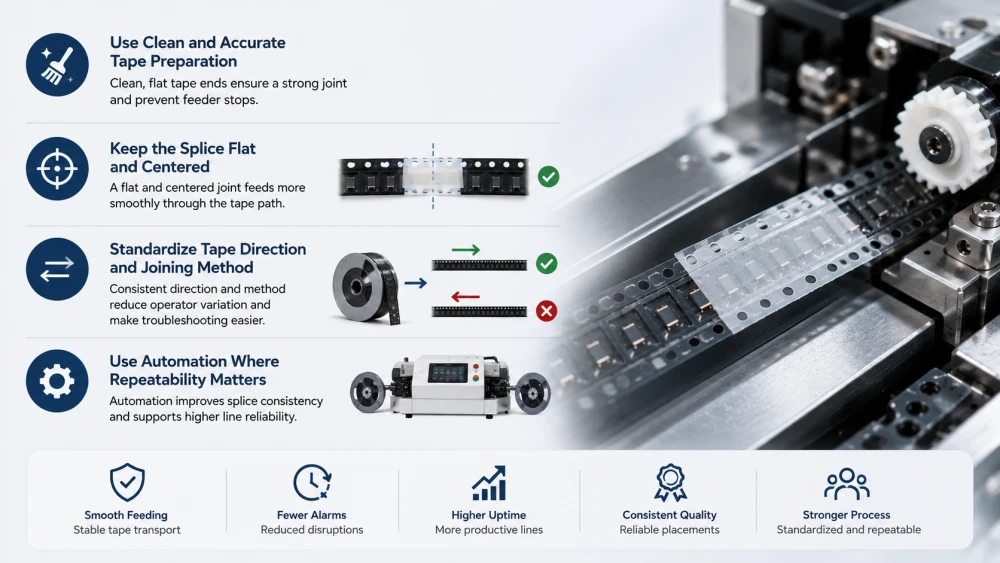

Izboljšanje zanesljivosti podajanja komponentnega traku zahteva več kot le uporabo boljšega podajalnika. Postopek spajanja, nastavitev stroja, metoda operaterja in vzdrževalna rutina so pomembni.
Najmočnejši rezultati običajno izhajajo iz standardizacije celotnega postopka zamenjave koluta, namesto da bi poskušali odpraviti en simptom naenkrat.
Konci traku morajo biti pred spajanjem čisti, ravni in brez ostankov. Morebitni prah, ostanki lepila ali poškodovani robovi lahko oslabijo spoj ali spremenijo njegovo debelino.
Operaterji morajo skrbno pripraviti trak, namesto da hitijo z dokončanjem spajanja. Nekaj dodatnih sekund v pripravljalni fazi lahko prepreči kasnejšo zaustavitev podajalnika.
Spoj mora ostati čim bolj raven in mora biti poravnan s središčnico podajalnika. Centriran in raven spoj poteka skozi pot bolj predvidljivo kot dvignjen ali nagnjen.
V praksi to pomeni, da moramo biti pozorni tako na vizualni sklep kot na mehansko pot, skozi katero mora potovati. Lep spoj ni dovolj, če se ne podaja gladko.
Napačna smer traku in nedosledni načini spajanja so pogosti viri nestabilnosti podajalnika. Tovarna mora določiti eno odobreno kontrolo smeri in eno odobreno metodo spajanja za vsako vrsto traku ali družino strojev.
To zmanjša variacije operaterjev in olajša odpravljanje težav, ko pride do težave. Če je postopek dosleden, je vzorec napak lažje prepoznati.
Za tovarne s pogostimi menjavami kolutov ali strogimi cilji glede časa delovanja lahko avtomatizacija izboljša ponovljivost. Samodejni stroj za spajanje pomaga bolj dosledno nadzorovati pozicioniranje traku in oblikovanje spojev kot ročno ravnanje.
Pri izbiri opreme nekatere ekipe ocenjujejo inteligentni sistem za spajanje trakov SMT kot del širšega načrta zanesljivosti proizvodnje.
Celo popoln spoj lahko odpove, če je podajalna pot umazana, obrabljena ali napačno nastavljena. Vzdrževanje podajalnika je torej del iste slike zanesljivosti.
Čistejši in stabilnejši kot je podajalnik, bolj toleranten bo na običajne proizvodne variacije. Tako je celotno linijo lažje upravljati.
Prah, lepilo in obrabljene vodilne površine lahko poslabšajo težave, povezane s spajanjem. Podajalnik z ostanki ali poškodbami lahko mejni spoj spremeni v zastoj.
Redno čiščenje in pregledovanje pomaga ohranjati predvidljivo pot traku. To je še posebej pomembno na linijah z dolgimi izmenami ali velikimi količinami komponent.
Če isti podajalnik še naprej kaže težave, povezane s spajanjem, drugi pa ne, je treba raziskati stanje podajalnika. Težava je morda znotraj poti traku in ne v metodi spajanja.
Beleženje, kateri podajalnik odpove, kdaj odpove in s katero vrsto traku pomaga razlikovati med težavami v procesu in obrabo opreme.
Speljevanje znano dobrega spoja skozi podajalnik lahko hitro pokaže, ali podajalnik deluje normalno. Če se trak, za katerega je znano, da je dober, še vedno zagozdi, je podajalnik verjetno treba opozoriti.
Ta preprost preizkus prepreči nepotrebne spremembe v postopku spajanja, ko je podajalnik dejansko del, ki ga je treba popraviti.

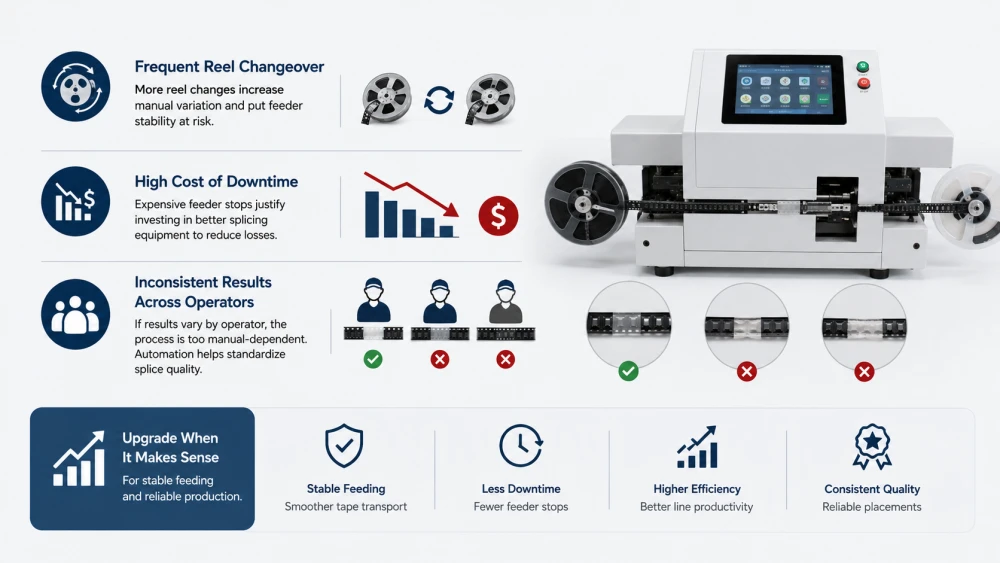

Nekatere tovarne lahko težave s spajanjem rešijo z boljšim usposabljanjem ali jasnimi delovnimi navodili. Drugi potrebujejo naprednejšo rešitev za spajanje, ker je ročna variacija prevelika ali pa je linija preveč občutljiva na napake pri preklopu.
Pravi čas za nadgradnjo je, ko se enake težave vračajo tudi po tem, ko so bile osnove popravljene.
Če ista tovarna večkrat zamenja kolute med vsako izmeno, postane ročno spreminjanje težje nadzorovati. Za zaščito stabilnosti podajalnika bo morda potreben doslednejši postopek.
Kadar so napajalniki dragi, je stroške boljše opreme za spajanje lažje upravičiti. Cilj je zmanjšati ponavljajoče se izgube, ne le narediti postajo za spajanje bolj priročno.
Če se kakovost spajanja spreminja od enega operaterja do drugega, je postopek preveč odvisen od ročne spretnosti. Avtomatizacija lahko pomaga normalizirati rezultat in zmanjša variacije, povezane s podajalnikom.
Za kontekst izbire je članek o tem, kako izbrati primeren stroj za spajanje SMT, koristna referenca za proizvodne ekipe, ki primerjajo možnosti.
Kakovost spajanja traku neposredno vpliva na delovanje podajalnika SMT, ker je podajalnik odvisen od gladkega, ravnega in stabilnega gibanja traku. Spoj, ki je predebel, šibek, neporavnan ali onesnažen, lahko povzroči zagozdenje, izgubo koraka ali nestabilnost podajanja. V hujših primerih lahko ustavi podajalnik in prekine postopek namestitve.
Za izboljšanje zanesljivosti bi morale tovarne standardizirati pripravo traku, potrditi smer traku, ohraniti spoj ravno in sredinsko, pregledati stanje podajalnika in preskusiti spoj v dejanskih proizvodnih pogojih. Ko je postopek nedosleden, lahko oprema za samodejno spajanje izboljša ponovljivost in zmanjša odstopanje operaterja.
Pravi cilj ni samo povezati dva koluta. Pravi cilj je ohraniti zanesljivost podajanja komponentnega traku po celotni liniji, tako da lahko podajalnik, stroj za namestitev in proizvodni načrt ostanejo stabilni. Za širši kontekst zamenjave materiala glejte SMT stroj za spajanje in vodnik za zamenjavo materiala.
Spajanje traku vpliva na delovanje podajalnika tako, da spremeni, kako gladko se nosilni trak premika skozi podajalno pot. Če je spoj neporavnan, predebel, šibek ali umazan, lahko povzroči upor, zastoje ali nestabilno podajanje. Dober spoj se mora premikati skozi podajalnik z minimalno razliko od preostalega traku.
Težavo z napajalnim spojnim spojem SMT običajno povzroči neporavnanost, šibka spojna trdnost, prevelika debelina spoja, poškodba traku ali kontaminacija na površini traku. Stanje podajalnika lahko tudi poslabša težavo. Najboljša metoda za odpravljanje težav je pregled spoja, testiranje istega spoja v drugem podajalniku in primerjava rezultatov z znano dobrim trakom.
Spoj se lahko najprej normalno podaja in kasneje odpove, če je spoj šibek ali le nekoliko predebel za podajalno pot. Trak se lahko drži med prvimi nekaj premiki in se nato loči ali zagozdi ob ponavljajočem se vlečenju. Zato mora validacija spajanja vključevati dejansko premikanje podajalnika, ne le vizualni pregled na postaji za spajanje.
Zanesljivost podajanja komponentnega traku se izboljša, ko je spoj čist, raven, centriran in izdelan z dosledno metodo. Tovarne bi morale tudi preveriti smer traku, vzdrževati podajalnike, standardizirati delovna navodila operaterja in preizkusiti spoj skozi dejanski podajalnik. Avtomatizacija lahko pomaga, ko je ročna variacija še vedno prevelika.
Razmislite o opremi za samodejno spajanje, kadar so menjave kolutov pogoste, so zaustavitve, povezane s podajalnikom, drage ali se kakovost spajanja med operaterji preveč razlikuje. Avtomatska oprema izboljša ponovljivost in lahko pomaga zmanjšati skrite izpade, ki jih povzroči slabo spajanje. Še posebej je uporabno pri obsežni ali večizmenski SMT proizvodnji.
