Pogoste napake, ki jih odkrijemo z inšpekcijsko opremo AOI v SMT in kako se jim izogniti

Imate veliko težav v tehnologiji površinske montaže. Napake SMT so veliko vprašanje. AOI inšpekcijska oprema vam pomaga najti težave s spajkanjem. Sem spadajo premalo spajkalnika, mostovi spajkalnikov in odprti sklepi. AOI stroji najdejo tudi napake komponent SMT. Te napake manjkajo, napačni, dodatni ali krivi deli. Uporabite AOI za preverjanje napak na površini. Prav tako preverja težave polarnosti ali orientacije v SMT. Samodejni optični pregled pomaga pri preverjanju kakovosti v vsakem koraku SMT. AOI stroji pomagajo pri donosu SMT, tako da zgodaj najdejo napake. Zaupate sistemu opreme za pregledovanje AOI za kakovost SMT. Inšpekcijski sistem in sistem optičnega inšpekcijskega sistema izboljšuje proizvodnjo SMT s stroji AOI.

Ključni odvzemi

· AOI stroji lahko hitro opazijo napake SMT. Najdejo stvari, kot so mostovi spajkalnikov, manjkajoči deli in napačna umestitev. To pomaga izboljšati deske.

· Pred pregledom lahko ustavite številne pomanjkljivosti. Nadzorna tiskanja spajkalne paste, namestitev dela in nastavitve za predelavo.

· Oprema AOI naj bo čista in jo pogosto preverite. Zagotovi, da so inšpekcijski pregledi pravi in manj napak.

· Spremenite občutljivost AOI, da dobite manj napačnih alarmov. To pomaga delavcem, da se osredotočijo na resnične težave in prihranijo čas.

· Z AOI po ponovnem pregledu najdete skrite napake zgodaj. To preprečuje, da bi slabe plošče odhajale kupcem.

Običajne napake SMT, ki jih odkrije AOI inšpekcijska oprema

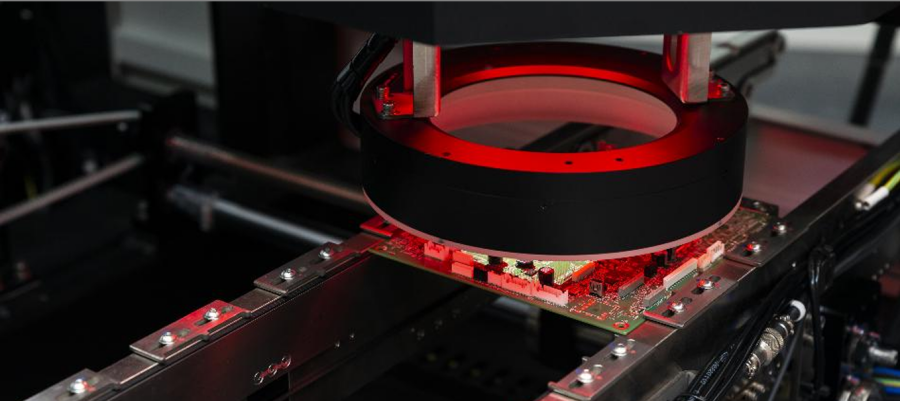

Samodejni optični pregled je zelo pomemben pri tehnologiji površinske montaže. Uporabite AOI stroje za iskanje težav že zgodaj v postopku SMT. AOI inšpekcijska oprema ima kamere in pametno programsko opremo za odkrivanje napak. To vam pomaga odpraviti težave, preden poškodujejo kakovost ali donos. Tu so glavne vrste napak, ki jih lahko najdejo AOI stroji.

Napake pri spajkanju

Napake spajkanja so pogoste v tehnologiji površinske pritrditve. To pogosto vidite med pregledom spajke. AOI stroji vam pomagajo najti hitro. Tu so glavne okvare spajkanja:

· Premostitev spajkanja : To se zgodi, ko se spajkalnik pridruži dve ali več blazinic. Premostitev lahko naredi kratka vezja. AOI inšpekcijska oprema najde premostitev s preverjanjem prostorov med vodniki in blazinicami.

· Nezadostni spajkalni spoji : Ta napaka pomeni, da na sklepu ni dovolj spajkanja. Lahko vzpostavi šibke povezave. AOI stroji pogledajo količino in obliko spajke, da to najdejo.

· Ne-večenje : to pomeni, da se spajkalnik ne drži na blazinici ali svincu. Morda boste videli dolgočasne ali grobe pike. Samodejni optični pregled to prikazuje s preverjanjem dobrega pokritosti spajke.

· Ogrsnjenje : To se zgodi, ko se en konec dela dvigne s blazinice med predelavo. AOI stroji najdejo nagrobnico, tako da si ogledate višino in kraj vsakega dela.

· Balling spajkalnika : majhne kroglice spajkanja se prikažejo v bližini sklepov. Te lahko povzročijo premostitev ali druge težave. AOI sistemi poiščite spajkalne kroglice, tako da pogledate okoli vsake blazinice.

Nasvet: Napake spajkanja lahko znižate tako, da nadzorujete nastavitve tiskanja spajke in nastavitve.

Napake pri namestitvi komponent

Napake pri namestitvi komponent lahko škodijo kakovosti SMT in povzročijo težave. AOI stroji uporabljajo prozorne kamere za iskanje teh napak. Te težave lahko vidite takoj po postavitvi delov.

· Manjkajoče komponente : Včasih del ni postavljen na desko. AOI inšpekcijska oprema preveri vsako mesto in se prepriča, da so vsi deli tam.

· Napačna namestitev : to pomeni, da del ni na pravem mestu. Tudi majhna poteza lahko povzroči težave. AOI stroji preverjajo resnične položaje glede na zasnovo.

· Napačna komponenta : lahko vidite del z napačno vrednostjo ali vrsto. Samodejni optični pregled prebere etikete in preveri račun materiala.

· Dodatne komponente : Včasih se dodatne dele postavite na desko. Sistemi AOI jih poiščite tako, da postavitve ujemajo z zasnovo.

· Nagnjeni ali zasukani deli : deli so lahko krivi ali obrnjeni. AOI stroji preverjajo kote in črte, da najdejo te težave.

Opomba: Dobra namestitev vam pomaga prenehati premostitve in druge poznejše napake.

Površinske in dimenzijske napake

Površinske napake in težave z velikostjo lahko škodijo, kako stvari delujejo in izgledajo. AOI stroji so odlični pri iskanju teh v SMT.

· Površinske napake : Morda boste videli praske, madeže ali stvari, ki ne bi smele biti na deski. AOI inšpekcijska oprema išče karkoli čudnega na površini.

· Poškodba blazinice : blazinice, ki so zlomljene ali dvignjene, lahko naredijo odprta vezja. AOI sistemi preverite obliko in višino blazinice.

· Spajkalnice : majhne kapljice spajkanja lahko pristanejo na deski. Te lahko povzročijo premostitev ali kratka vezja. AOI stroji jih najdejo tako, da iščejo svetleče točke zunaj spajkalnih sklepov.

· Dimenzijske napake : Napačen razmik ali velikost blazinic lahko povzroči težave pri gradnji. AOI stroji merijo razdalje in jih preverite z zasnovo.

Površinske napake lahko škodijo tako, kako dobro delujejo stvari in kako izgledajo. Popravite jih zgodaj.

Vprašanja polarnosti in orientacije

Težave polarnosti in orientacije lahko povzročijo velike težave pri tehnologiji površinske montaže. AOI stroji vam pomagajo, da se izognete tem napakam.

· Napake polarnosti : Nekateri deli, kot so diode in kondenzatorji, se morajo na določen način soočiti. AOI inšpekcijska oprema preverja pravilne oznake in smer.

· Nepravilna orientacija : Če je del obrnjen ali obrnjen, morda ne bo deloval. AOI stroji preverijo resnično smer proti zasnovi.

· Ogrk : Ta napaka se prilega tudi tu, ker spreminja mesto in smer dela. AOI sistemi najdejo nagrobnico s preverjanjem dvignjenih koncev.

· Premostitev zaradi orientacije : Napačna smer se lahko dotakne, kar povzroči premostitev. AOI stroji jih poiščite s preverjanjem svinčenih položajev.

Samodejno ugotovitev težav polarnosti in orientacije vam pomaga ohranjati kakovost SMT.

Za iskanje in preučevanje napak na vsakem koraku lahko uporabite AOI inšpekcijsko opremo. AOI stroji vam omogočajo hitre, zaupanja vredne čeke in vam pomagajo ujeti težave, preden dosežejo stranke. Z uporabo AOI izboljšate svoj sistem in dvignete kakovost procesa tehnologije površinskega montaže.

Vzroki in preprečevanje napak SMT

Nadzor tiskanja spajke

Postopek morate nadzorovati med tiskanjem spajke. Če šablona ni postavljena, lahko dobite napake. Uporaba napačne debeline paste lahko povzroči tudi težave. Te težave vključujejo premostitev, premalo spajkanja ali odprtih sklepov. AOI stroji vam pomagajo najti te težave zgodaj. Stencil bi morali ohraniti čisto in uporabljati pravi tlak. Pogosto preverite pasto z AOI, da ohranite kakovost visoke. Vztrajna soba in gledanje vlažnosti pomagajo znižati pomanjkljivosti.

Nasvet: Vedno preverite količino in obliko spajke paste s stroji AOI, da ustavite napake.

Natančnost namestitve komponent

Postavitev delov na pravo mesto ustavi veliko težav. Če postavite dele na napačno mesto, lahko dobite nagrobnico ali premostitev. Morda boste tudi zamudili dele. AOI stroji preverite, ali so deli na pravem mestu pred pregledovanjem. Pogosto morate preveriti stroje za nabiranje in mesto. Po namestitvi delov uporabite AOI in se prepričajte, da ustrezajo zasnovi. Dober nadzor tukaj izboljšuje vaš sistem.

· Uporabite fiducialne znamke, da pomagate postavljati dele.

· Učite delavce, da skrbno ravnajo z deli.

Optimizacija spajkanja

Če med refpolom ne nadzirate toplote, lahko dobite napake. Preveč toplote lahko naredi spajkalne kroglice ali poškodovane blazinice. Premalo toplote lahko povzroči ne-vezane ali hladne sklepe. AOI stroji preverijo spajke spoje po predelavi in vam pomagajo najti te težave. Nastavite pravo toploto za vsako vrsto plošče. Pogosto preverite in spremenite nastavitve, da ohranite kakovostno visoko in zaustavite napake.

Vzdrževanje PCB in AOI

Ohranite in dobro delujejo stroji PCB in AOI. Umazane deske ali stare kamere AOI lahko zamudijo težave. Očistite in jih pogosto preverite, da najdejo več napak. Načrtujte preverjanje in popravljanje strojev AOI na urniku. To ohranja vaše čeke močne in vam pomaga, da dobite dobro kakovost. Skrb za stroje AOI jim tudi pomaga, da trajajo dlje in ohranja vaš postopek pod nadzorom.

Opomba: Ohranjanje AOI strojev v dobri formi je pomembno za iskanje in zaustavitev napak.

AOI najboljše prakse pri avtomatiziranem optičnem pregledu

AOI programiranje in umerjanje

Morate skrbno nastaviti avtomatizirane optične pregledne sisteme. Dobro programiranje pomaga strojem AOI hitro in dobro najti napake. Sistem morate pokazati, kako izgleda dobra plošča. Za vsak del uporabite jasne slike in prave podatke. Kalibrirajte stroje AOI pogosto, tako da rezultati ostanejo enaki. Preverite luči in fokus kamere pred vsako izmeno. To vam pomaga zgodaj ujeti težave. Če spremenite zasnovo plošče, posodobite tudi program AOI. To ohranja vaš pregled, ki ustreza vaši proizvodnji.

Nasvet: Kalibriranje strojev AOI pogosto pomaga najti več napak in ohranja kakovost visoko.

Zmanjšanje lažnih alarmov

Lažni alarmi upočasnijo vaše delo in izgubljajo čas. Želite, da AOI stroji najdejo resnične težave in ne napake. Spremenite občutljivost avtomatiziranih optičnih pregledovalnih sistemov za vrsto svoje plošče. Uporabite testne vožnje, da nastavite najboljše meje pregledov. Poglejte napake z oznako s svojo ekipo, da vidite, kaj povzroča lažne alarme. Program AOI lahko prilagodite tako, da ignorirate neškodljive znamke ali sence. To vam pomaga, da se osredotočite na resnične težave in izboljšate pregled.

Po reflow AOI pregled

Po samodejnem optičnem pregledu morate vedno uporabljati samodejni optični pregled. To omogoča, da AOI stroji najdejo pomanjkljivosti iz spajkanja. Pregledi pregledov po ponovnem pregledu za mostove spajkanja, nagrobništvo in druge skrite težave. Težave najdete, preden se plošče premaknejo na naslednji korak. To preprečuje visoko kakovost in preprečuje, da bi slabe plošče dosegle kupce. Za najboljše rezultate uporabite samodejni optični pregled z ročnimi pregledi. AOI stroji so hitri, vendar nekatere težave potrebujejo človeško oko.

OPOMBA: Samodejni optični pregled deluje najbolje, če se uporablja pri pomembnih korakih v vašem postopku.

Ne pozabite, da imajo AOI stroji omejitve. Nekaterih težav ni mogoče najti. Za pokrivanje vseh tveganj uporabite druga orodja za pregled, kot so rentgenski ali ročni pregledi. To vam daje najboljšo kakovost in ohranja svojo proizvodnjo močno.

Uporabite AOI stroje za iskanje napak v vsakem koraku SMT. Ti stroji vam pomagajo videti težave s spajkanjem, kot sta premostitev spajkanja in nagrobništvo. Prav tako najdejo premalo spajkanja in ne-moče. Avtomatizirani čeki in pogled na spajkalne sklepe pogosto izboljšujejo vaše delo. Za preverjanje površinskih napak in napačnih delov bi morali uporabiti stroje AOI. Naj bo vaš inšpekcijski sistem in stroji AOI dobro kakovostno.

Ustavite težave, preden začnejo in opazujejo vaš postopek . Uporaba AOI strojev vam pogosto pomaga, da dobite boljše deske z manj napakami.

Pogosta vprašanja

Katere vrste napak lahko AOI stroji zaznajo v proizvodnji SMT?

AOI stroji lahko najdejo številne vrste težav. Opažajo okvare spajkanja, kot sta premostitev spajkanja in nagrobništvo. Prav tako najdejo premalo spajkanja in ne-moče. AOI stroji vam pomagajo videti, ali so deli na napačnem mestu. Lahko najdejo tudi površinske napake in napake polarnosti. Uporaba AOI izboljšuje vaše kakovostne preverjanja in pomaga vašemu procesu.

Kako stroji AOI pomagajo preprečiti premostitev spajkanja in druge okvare spajkanja?

AOI stroji zelo hitro preverijo spajke spoje. Pomagajo vam videti premostitev spajkanja in premalo spajkanja zgodaj. Prav tako lahko najdete nehote, preden povzroča težave. AOI vam omogoča, da odpravite težave, preden gredo odbori strankam. To vam pomaga preučiti pomanjkljivosti in ohraniti dobro delovanje vašega inšpekcijskega sistema.

Zakaj je pomembno redno vzdrževanje AOI strojev?

AOI morate ohraniti čiste in nastaviti pravilno. Redna nega pomaga strojem AOI najti napake na pravi način. Čisti in preverjeni stroji AOI ne zamudijo površinskih napak ali napačnih delov. To ohranja močne čeke kakovosti in vaš inšpekcijski sistem dobro deluje.

Ali lahko AOI stroji med odkrivanjem napak zmanjšajo lažne alarme?

Da, AOI stroji lahko pomagajo znižati lažne alarme. Za vsako vrsto plošče lahko spremenite nastavitve AOI. To vam pomaga videti resnične spajkalne in površinske napake. Prihranite čas in izboljšate svoj postopek z iskanjem resničnih težav.

Kakšna je vloga strojev AOI pri preventivnem delovanju in nadzoru procesov?

AOI stroji vam pomagajo ustaviti težave, preden rastejo. Hitro najdejo napake in vam omogočajo, da jih takoj preučite. AOI vam pomaga nadzorovati spajkanje, namestitev in površinske napake. Dober nadzor procesa pomeni boljšo kakovost in manj težav v proizvodnji.
