ICT-P6
I.C.T
| Količina: | |
|---|---|

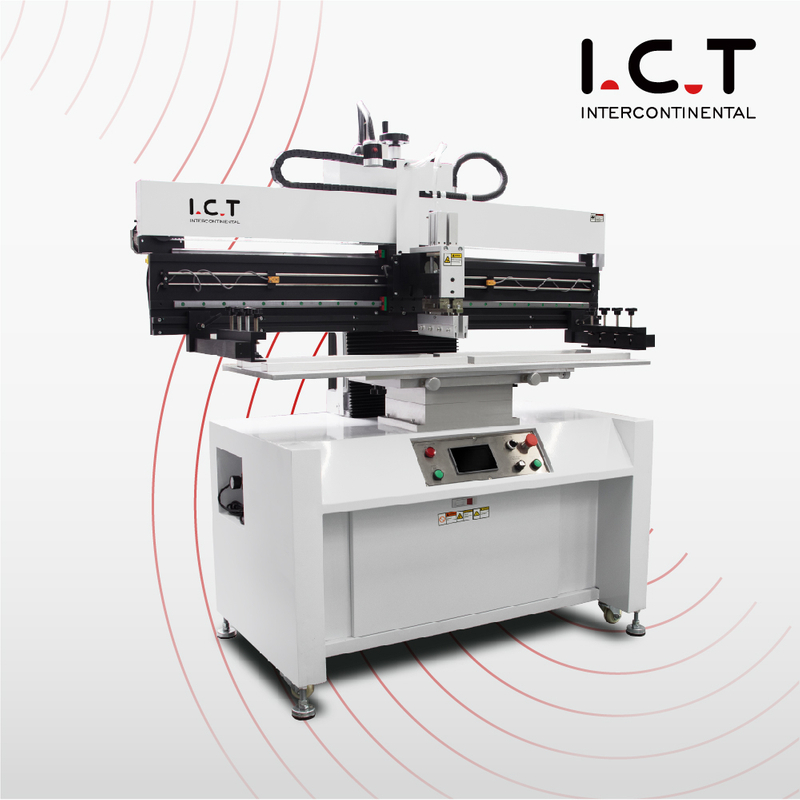

| Zanesljiv PCB SMT tiskarski avtomat za rastočo proizvodnjo
Visoko natančen korak tiskanja SMT Avtomatski stroj tiskanja PCB SMT začenja srednje linije SMT s tajvanskimi linearnimi vodili TBI in koračnim motorjem SANYO za trdno gibanje. Pritisk rezila in hitrost tiskanja sta nastavljiva, natančen manometer in zaslon krmilnika hitrosti omogočata takojšen nadzor. Sistem vzmetenja strgala omogoča enakomernejše tiskanje. Modularna univerzalna miza z napravo za poravnavo tiskanega vezja in okvirja se prilega enostranskim ali dvostranskim ploščam. Roke okvirja šablone je mogoče prilagoditi za različne obsege velikosti od 370470 mm do 1050650 mm. Samodejno tiskanje; stabilna in učinkovita kakovost tiskanja. Manj kot 10-sekundni cikel omogoča, da visokonatančna spajkalna pasta tiskalnika šablon nemoteno obdeluje linije SMT telefona, usmerjevalnika ali medicinske naprave.
| Značilnost
Zatič in podporni blok morata biti primerna za različne enostranske in dvostranske PCB, zatič različnih velikosti pa mora biti primeren za različne luknje PCB. Upravljanje je preprosto, pozicioniranje je natančno, fiksni položaj pa je prilagodljiv in nastavljiv. Tajvanska natančna vodilna tirnica z uvoženim koračnim motorjem zagotavlja stabilnost, sistem strgala se lahko dvigne z ročno pretvorbo, da se doda spajkalna pasta in čiščenje, prilagodljiva nastavitev mejnega senzorja za zmanjšanje transportnih potovanj. To ohranja plošče debeline 0,2–6 mm tesno zaklenjene v montažnih linijah za tiskana vezja, tako da smt tiskanje ostane popolno za namestitve.
Struktura otiralnika neposredne povezave. Otiralnik neodvisno nadzirata dva visoko natančna cilindra, ki zagotavljata točen in stabilen pritisk. Dvojna drsna pozicionirna vodila zagotavljajo natančnost in stabilnost otiralnika. Delovanje zaslona na dotik. Prijazen angleški vmesnik MMI, funkcija poučevanja in navigacije. Način delovanja: ročni, polavtomatski in popolnoma avtomatski. Glavni krmilni deli uporabljajo uvožene visokokakovostne blagovne znamke, da zagotovijo stabilnost in delovanje tiskalnika. Samodejno tiskanje, stabilna in učinkovita kakovost tiskanja. To zagotavlja visoko natančne sloje spajkalne paste za tiskalne šablone za pečice za prelivanje v montažnih linijah tiskanih vezij s skoraj nič premostitvami ali pomanjkljivostmi.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Natančnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Velikost PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Velikost platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Velikost šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debelina PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Postavitev šablone | Ročno | Ročno | Ročno | Ročno |
| Čas cikla | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Poraba energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Zračni tlak | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Hitrost strgala | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Teža | 280 kg | 300 kg | 356 kg | 430 kg |
| Dolžina strgala | 250 mm | 250 mm | 250 mm | 250 mm |
| Višina ploščadi | 950 mm | 950 mm | 950 mm | 950 mm |
| Možnost: Posebno velikost lahko prilagodite | ||||
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
Pregleduje celovitost notranjih spajkalnih spojev in odkriva skrite napake. | |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB stroj za rezanje | Izrežite PCBA v končni izdelek |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj/nastavek za nalepke/ brizgalni tiskalnik |
| Študija primera uspeha stranke – tovarna LED v Savdski Arabiji
Stranka iz Savdske Arabije je zgradila polno linijo SMT srednjega obsega iz IKT z uporabo avtomatskega tiskarskega stroja PCB SMT, nosilca JUKI RS-1R in pečice L8 za omrežne plošče. Naši inženirji so prispeli v Riad, povezali tiskalnik s trakovi SMEMA, kalibrirali pasto za plošče 600 × 350 mm in izvedli sedemdnevno usposabljanje o visoko natančnih nastavitvah in pretoku črt. Linija za sestavljanje PCB je isti teden dosegla cilj UPH z brezhibno postavitvijo dovajanja paste in brez napak. Stranka je pohvalila strokovno podporo v tujini, zaščiteno embalažo in podrobno usposabljanje, ki je takoj zagnalo celotno proizvodno linijo SMT.
| Globalna podpora za storitve in usposabljanje
IKT zagotavlja popolno podporo za proizvodno linijo SMT: brezplačne postavitve SMEMA, 48-urni tovarniški videoposnetek, povezovanje tekočih trakov na kraju samem, 7-10-dnevni tabor za praktično usposabljanje, enoletne rezervne dele, neomejeno diagnostiko na daljavo prek telefona ali zaslona in redne obiske za izboljšanje donosa. Naših 20 inženirjev pokriva 72 držav s 4-urnim prvim odzivom in 24-urno telefonsko linijo za nujne primere. Vsak PCB SMT tiskarski avtomat opravi 48-urno polno linijsko staranje in pregled v naši 12.000 m² veliki tovarni ISO9001. Stranke uživajo v brezskrbnih proizvodnih linijah SMT, hitrem povračilu in dolgoročnem partnerstvu.
| Mnenja strank
1600+ linij SMT v 72 državah zaupa IKT. Obožujejo načrte trakov po meri za ozke prostore, močne zaboje za čezoceanski transport, enotedenske tečaje, ki operaterje naredijo strokovnjake za tiskanje, dvourne oddaljene popravke, ki zagotavljajo delovanje linij, in nadaljnja preverjanja, ki povečajo proizvodnjo za 18 %. Tovarne se nenehno širijo, ker popolna podpora pomeni večji donos, manjši odpad in pravo prijateljstvo.
| Certifikati in standardi
Vsi PCB SMT tiskarski avtomati imajo CE, RoHS, ISO9001: 2015 in več patentov. Preizkusi tekočih trakov in 100-odstotni pregledi izpolnjujejo standarde EU, ZDA in svetovne standarde za montažne linije tiskanih vezij. Ti dokazujejo varno ravnanje s pasto, brez motenj pri naslednjem stroju, močno priklopno postajo in zeleno delovanje – popolno zaupanje od prve deske.
| O podjetju ICT in naši tovarni
ICT je začel delovati leta 2012 in zdaj vodi sodobno 12.000 m² veliko tovarno v mestu Dongguan na Kitajskem z 89 predanimi zaposlenimi in 20 izkušenimi inženirji. Načrtujemo, izdelujemo in testiramo celotne proizvodne linije SMT v skladu s strogimi standardi ISO9001. Več kot 1600 SMT linij v 72 državah dokazuje našo zanesljivo kakovost in storitev. Osem globalnih pisarn in lokalnih skladišč zagotavlja dele in inženirsko podporo v 48 urah kjer koli. Stranke rastejo z našimi poštenimi cenami, hitro dostavo in doživljenjskimi brezplačnimi nadgradnjami programske opreme.
