SM485
I.C.T
| Količina: | |
|---|---|
| Zmogljiv stroj za sestavljanje SMT

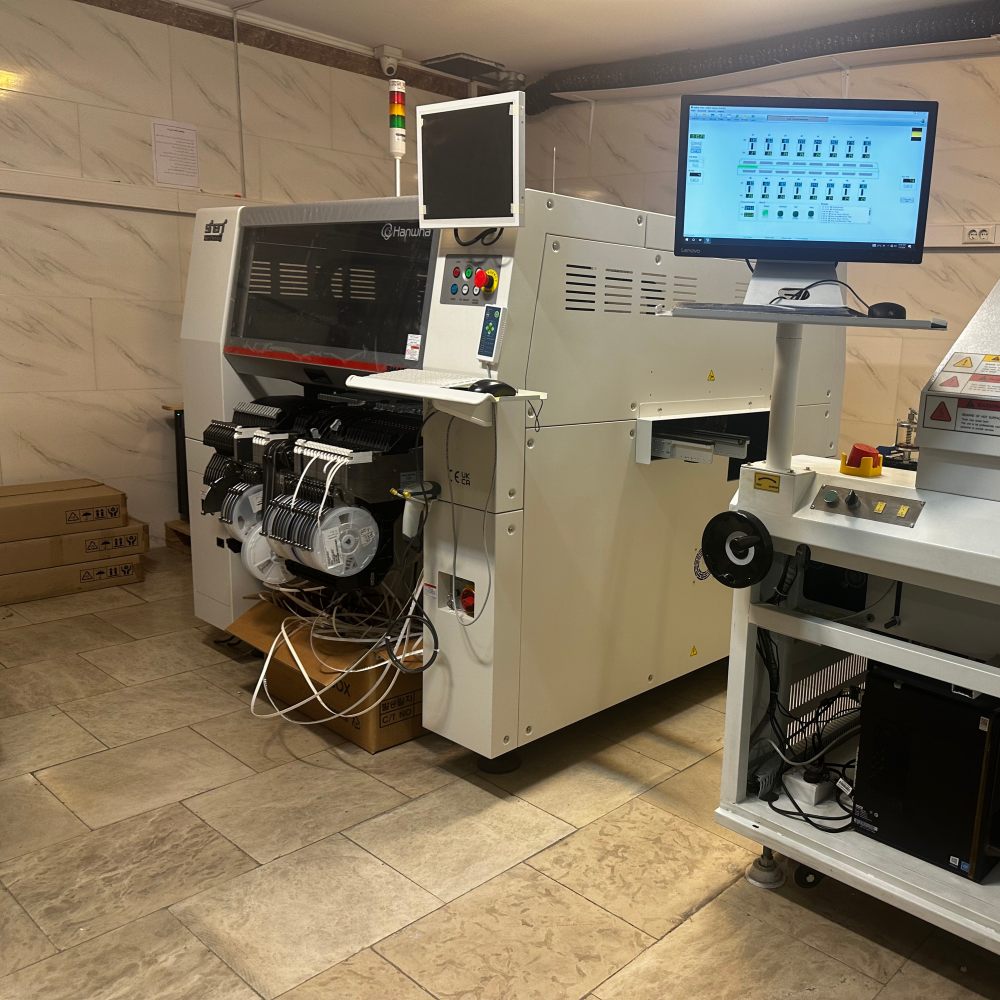

Stroj za sestavljanje SMT podjetja Hanwha predstavlja najboljše v korejskem inženirstvu, ki mu zaupajo vodilni proizvajalci po vsem svetu. Vsak model ima skupne prefinjene skupne tehnologije: sprotno vizualno prepoznavanje, ki identificira komponente brez ustavljanja gibanja, brezhibno mešanje električnih in pnevmatskih podajalnikov, ki delujejo z vašim obstoječim inventarjem, in intuitivno programsko opremo, ki naredi programiranje izjemno preprosto. Ti stroji so primerni za široko paleto dimenzij PCB in tipov komponent, hkrati pa ohranjajo izjemno natančnost. ICT ponosno distribuira te izjemne montažne stroje SMT in zagotavlja celovite rešitve – od začetne zasnove linije prek namestitve in temeljitega usposabljanja osebja – strankam zagotavlja proizvodnjo svetovnega razreda kjerkoli na svetu.
| Predstavitev modela
Visokohitrostni model: SM471Plus
SM471Plus je vodilni stroj za pobiranje in nameščanje šob visoke hitrosti, opremljen z enim portalom in desetimi vreteni na glavo. Doseže impresivnih 78.000 CPH v optimalnih pogojih z uporabo letečega vida, kot nalašč za mikročipe 0402. Natančnost ostaja ±40 µm za čipe in ±50 µm za IC. Večji proizvajalci potrošniške elektronike in pametnih telefonov izberejo ta stroj za sestavljanje SMT, ko sta potrebna absolutna prostornina in hitrost. Standardno ravnanje s PCB doseže 510 × 460 mm, z večjimi možnostmi, ki so takoj na voljo.
Prilagodljiv model srednje hitrosti: SM481Plus
SM481Plus ponuja prefinjeno prilagodljivost z enim portalom in šestimi vreteni na glavo, ki zagotavlja 40.000 CPH pri upravljanju komponent do 42 mm. Stage vision poveča natančnost IC na ±30 µm. Proizvajalci avtomobilov in aparatov dajejo prednost temu modelu zaradi njegove zmožnosti gladkega preklapljanja med različnimi velikostmi delov. Konfiguracija z enim pasom sprejema izjemno dolge plošče do 1.500 mm, kar zagotavlja resnično vsestranskost za sofisticirana okolja mešane proizvodnje.
Večnamenski model: SM482Plus
SM482Plus se odlikuje v zahtevnih aplikacijah z uporabo enega portala s šestimi vreteni za vzdrževanje 30.000 CPH. Obvladuje nenavadne komponente in velike plošče do 1.200 × 510 mm, pri čemer ohranja natančnost IC pri ±30 µm prek vidnega polja. Podjetja za LED razsvetljavo in industrijsko elektroniko se zanašajo na ta montažni stroj SMT, ko neobičajne oblike ali prevelike plošče zahtevajo brezhibno izvedbo brez ogrožanja hitrosti linije.
Napreden prilagodljiv model: DECAN L2
DECAN L2 vzbuja spoštovanje z dvojnimi portali, od katerih ima vsak po šest vreten, ki proizvedejo 56.000 CPH pri rokovanju s komponentami do 55 mm. Flying vision zagotavlja izjemno natančnost čipa ±28 µm. Proizvajalci LED z velikimi ploščami in obrati za visoko mešanje izberejo ta napredni stroj za pobiranje in postavitev šob za zmožnost dvopasovnega delovanja in plošče, ki segajo do 1.200 mm, kar prinaša resnično zmogljivost v težkih pogojih za zahtevne linije SMT.
| Specifikacija
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Hitrost umestitve (optimalna) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Število vretena | 10 vreten/glavo (1 portal) | 6 vreten/glavo (1 portal) | 6 vreten/glavo (1 portal) | 6 vreten/glavo (2 portala) |
| Natančnost postavitve (čip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Natančnost postavitve (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Razpon komponent | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (V12 mm, do □55 mm opcijsko) |
| Največja velikost PCB (standardna) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Največja velikost PCB (izbirno) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Do 1.200 x 460 mm |
| Zmogljivost podajalnika (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Vidni sistem | Leteča vizija | Stage Vision | Stage Vision | Leteča vizija |
| Več sorodnih izdelkov SMT
ICT ustvarja popolne proizvodne linije SMT vrhunskega razreda, osredotočene okoli stroja za sestavljanje SMT. Naš portfelj vključuje vakuumske nakladalce, ki ohranjajo brezhibno stanje plošče, natančne tiskalnike s pasto za spajkanje, večconske peči za reflow, ki kujejo nezlomljive spoje, in najsodobnejše sisteme AOI, ki zaznajo vsako možno napako. Vse postaje se popolnoma integrirajo za nemoten pretok. Ta celovita rešitev dramatično poveča izkoristek, zmanjša skupne stroške in zanesljivo deluje v najtežjih pogojih v proizvodnji avtomobilov, medicine, razsvetljave in potrošniške elektronike. Dokončane plošče zapustijo linijo popolnoma pripravljene za uporabo v resničnem svetu, podprto z našim celovitim načrtovanjem in vseživljenjsko podporo.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| SMT linija | Turčija Popolnoma avtomatizirana sledljiva SMT linija višjega cenovnega razreda. |
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Inšpekcijski stroj | Inšpekcijske naprave SMT, kot so AOI, SPI, rentgenski žarki in pregledovalniki šablon. |
| Oprema za sledljivost | Beleži in spremlja proizvodne podatke. |
| Video o uspehu stranke
V Tadžikistanu sta dva inženirja IKT prispela, da bi zagnala velik obrat za proizvodnjo LED. Stranka je prejela dve popolni liniji za SMT z več stroji za sestavljanje SMT, poleg tega pa še linije za sestavljanje DIP, premazov, doziranja in namenske linije za sestavljanje LED žarnic. Videoposnetek dokumentira varno raztovarjanje, natančno namestitev, podrobno usposabljanje operaterja in uspešne prve zagone pri izdelavi vseh vrst izdelkov za razsvetljavo LED. Lokalno osebje je hitro obvladalo opremo. Stranka je zaključila z iskreno pohvalo za hiter zagon in doseženo izjemno kakovost.
| Storitve in podpora pri usposabljanju
ICT zagotavlja temeljite, strokovne storitve in usposabljanje za vsak montažni stroj SMT. Začnemo s podrobno analizo zahtev in načrtovanjem linije po meri, čemur sledi skrben transport, strokovna namestitev in intenzivno usposabljanje na kraju samem. Naši inženirji potujejo po vsem svetu, da bi ponudili takojšnjo tehnično pomoč in optimizacijo procesov. Ta celovit sistem podpore zagotavlja minimalne izpade in največjo dolgoročno učinkovitost za vsako stranko.
| Izjave strank
Stranke dosledno hvalijo spretnosti in potrpežljivost inženirjev IKT med namestitvijo in usposabljanjem. Za vsakodnevno zanesljivost zaupajo stroju za sestavljanje SMT. Varno pakiranje preživi najdaljša potovanja nedotaknjeno, naša odzivna ekipa pa odgovori na vprašanja še isti dan. Večina strank poroča o hitrem začetku množične proizvodnje z izjemno kakovostjo in skoraj brez odpadkov.
| Certifikati in standardi
ICT vzdržuje vse pomembnejše mednarodne certifikate, ki potrjujejo kakovost in varnost. Imamo oznako CE za evropsko skladnost, RoHS za okoljsko odgovornost, ISO9001 za stroge sisteme upravljanja in številne patente, ki ščitijo naše izvirne inovacije. Te poverilnice zagotavljajo vsaki stranki, da njihov montažni stroj SMT in naše storitve izpolnjujejo najvišje svetovne standarde za zmogljivost, varnost in trajnost.
| O IKT podjetju in tovarni
ICT upravlja lastne napredne raziskovalne in razvojne ter proizvodne obrate na Kitajskem, ki zaposluje 89 predanih strokovnjakov, vključno z 20 izkušenimi inženirji. Od ustanovitve leta 2012 smo se hitro širili in zdaj s celovitimi rešitvami za proizvodnjo elektronike služimo več kot 1600 zadovoljnim strankam v 72 državah. Vsak proces sledi strogim inšpekcijskim in kontrolnim postopkom kakovosti, kar zagotavlja, da zanesljiva, visoko zmogljiva oprema doseže stranke po vsem svetu.
