ICT-P12
I.C.T
| Količina: | |
|---|---|

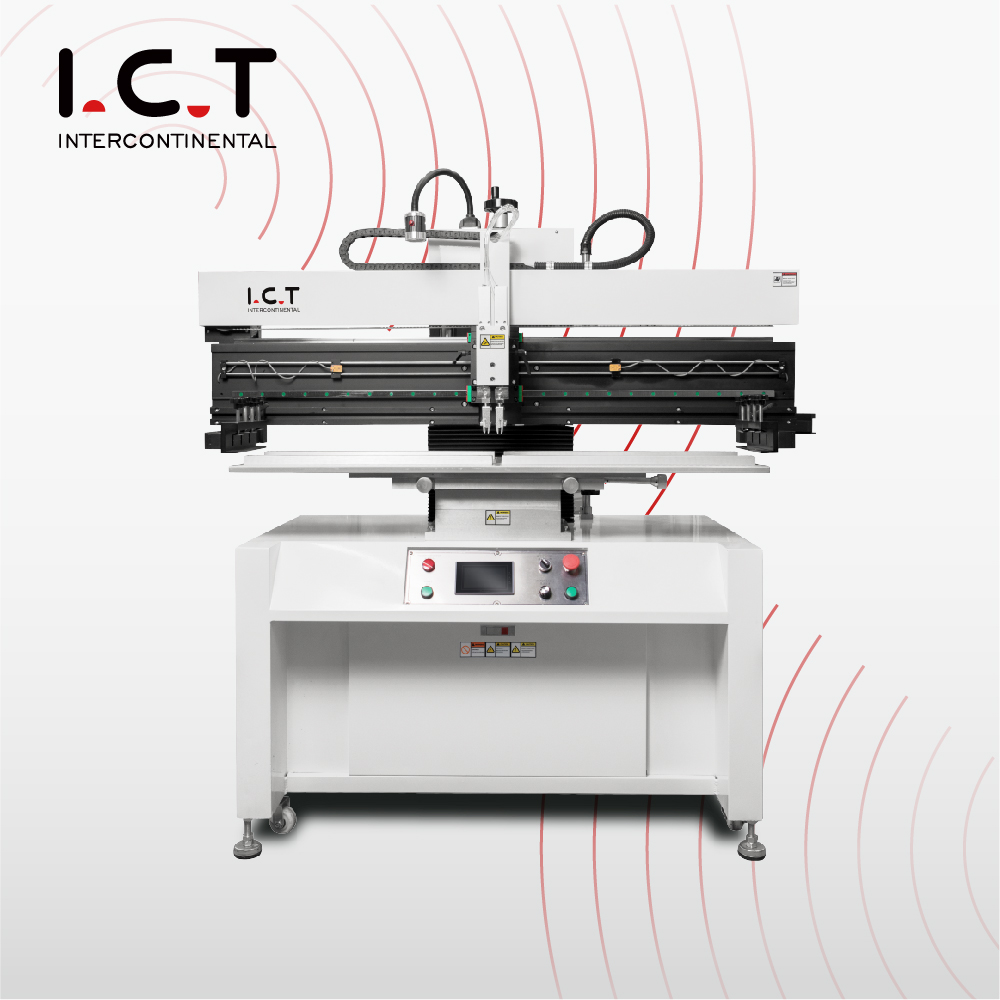

| Polsamodejni tiskalnik šablon visoke zmogljivosti za razširjeno proizvodnjo tiskanih vezij
Polsamodejni tiskarski stroj SMT PCB postavi polavtomatski tiskalnik s šablonami na začetek delovnih tokov SMT za dolge plošče. Tajvanska linearna vodila TBI v kombinaciji s koračnim motorjem SANYO zagotavljajo gladko, usklajeno potovanje za zanesljivo nanašanje paste. Zasnova vzmetenega strgala ter popolnoma nastavljiv pritisk in hitrost rezila (prikazano na preglednih merilnikih) ustvarjajo popolnoma ravne usedline. Modularna univerzalna platforma z vgrajeno napravo za poravnavo obravnava enostranska ali dvostranska tiskana vezja debeline od 0,2 do 6 mm. Ročice šablone hitro spremenijo velikost od 370×470mm pa vse do 1750×650mm. Samodejni način tiskanja zagotavlja dosledne visokokakovostne rezultate. Zaradi nizke porabe 220 W in ≤12-sekundnih ciklov je polavtomatski tiskalnik s šablonami SMT popoln za svetlobne trakove LED, hrbtne plošče strežnikov, module 5G in industrijske krmilnike.
| Značilnost
Prilagodljivi zatiči in podporni bloki delujejo s katerim koli vzorcem lukenj na eno- ali dvostranskih tiskanih vezjih. Pozicioniranje je hitro, natančno in popolnoma nastavljivo. Tajvanske natančne vodilne tirnice in uvoženi koračni motor ohranjajo neverjetno gibanje. Otiral se zlahka dvigne z roko za ponovno polnjenje paste ali brisanje, medtem ko pametni mejni senzorji skrajšajo povratne gibe. To ohranja izjemno dolge plošče popolnoma stabilne v polavtomatskem tiskalniku s spajkalno pasto, tako da se pasta pred namestitvijo nikoli ne premakne.
Otiralnik z neposredno povezavo z dvema neodvisnima visoko natančnima cilindroma zagotavlja natančen, stalen tlak. Dvojna drsna vodila zaklenejo pot strgala za nič nihanja. Velik zaslon na dotik ponuja preproste angleške menije, učne programe in takojšnje preklapljanje med ročnim, polavtomatskim in popolnoma samodejnim načinom. V celotnem tiskalniku s spajkalno pasto SMT se uporabljajo samo vrhunske uvožene komponente (Omron, Leuze, SMC, Delta, Samkoon). Samodejno tiskanje zagotavlja izjemno kakovostno ploščo za ploščo tako rekoč brez mostov ali nezadostne pokritosti.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Natančnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Velikost PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Velikost platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Velikost šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debelina PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Postavitev šablone | Ročno | Ročno | Ročno | Ročno |
| Čas cikla | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Poraba energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Zračni tlak | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Hitrost strgala | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Teža | 280 kg | 300 kg | 356 kg | 430 kg |
| Dolžina strgala | 250 mm | 250 mm | 250 mm | 250 mm |
| Višina ploščadi | 950 mm | 950 mm | 950 mm | 950 mm |
| Možnost: Posebno velikost lahko prilagodite | ||||
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
Pregleduje celovitost notranjih spajkalnih spojev in odkriva skrite napake. | |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB stroj za rezanje | Izrežite PCBA v končni izdelek |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| Študija primera uspeha stranke – tovarna LED v Savdski Arabiji
Velika savdska skupina LED razsvetljave je pri ICT naročila celotno linijo SMT 1200 mm, zgrajeno okoli polavtomatskega tiskalnika s šablonami, več hitrih nastavkov JUKI in pečice za reflow L12 za proizvodnjo dolgih LED cevi. Naši inženirji so odleteli neposredno v Riad, namestili široke tekoče trakove SMEMA, natančno prilagodili nastavitve paste za deske po celotni dolžini in izvedli sedem dni intenzivnega usposabljanja o tehnikah dolgih desk in dnevnem vzdrževanju. Celotna linija je dosegla kapaciteto z nazivno tablico v prvi polni izmeni, s čimer je zagotovila brezhibno pasto na postavitev brez napak pri spajkanju že od prvega dne. Stranka je pohvalila takojšen globalni odziv, okrepljene izvozne zaboje in poglobljeno usposabljanje, ki je njihov novi objekt čez noč spremenilo v profitni center.
| Globalna podpora za storitve in usposabljanje
IKT zagotavlja celovito pomoč pri linijah SMT za dolge plošče: brezplačne široke risbe postavitve SMEMA, 48-urni vžgani videoposnetek pred odpremo, integracijo tekočega traku na kraju samem, 7–10-dnevno praktično akademijo za operaterje, enoletni paket rezervnih delov, neomejeno oddaljeno diagnostiko prek telefona ali videa v živo in načrtovane preglede delovanja. Naših 20 izkušenih inženirjev pokriva 72 držav s 4-urnim začetnim odzivom in resnično 24-urno podporo v sili. Vsak polavtomatski tiskalnik s šablonami zaključi razširjeno simulacijo celotne linije in strog pregled v naši 12.000 m² veliki tovarni s certifikatom ISO9001. Stranke prejmejo neprebojne linije tiskalnikov SMT, hitro donosnost naložbe in pristne partnerje na dolgi rok.
| Mnenja strank
Več kot 1600 linij SMT tiskalnikov velikega formata v 72 državah deluje na opremi IKT. Stranke izpostavljajo prilagojene zasnove s širokim pasom za ekspanzivne tovarne, trojno ojačane zaboje, ki preživijo potovanja po oceanu in puščavi, tedenske tečaje, ki novince spremenijo v strokovnjake za dolgo desko, enourne popravke na daljavo, ki preprečijo celodnevne postanke, in redne revizije, ki povečajo proizvodnjo za dodatnih 19–22 %. Tovarne še naprej naročajo popolne nove linije, saj celovita podpora pomeni skoraj nič predelav, dramatične prihranke stroškov in nezlomljivo zaupanje.
| Certifikati in standardi
Vsak polavtomatski tiskalnik s šablonami ima CE, RoHS, ISO9001:2015 in številne patente. Popolno testiranje združljivosti široke plošče in 100-odstotno preverjanje delovanja izpolnjujeta evropske, ameriške in mednarodne standarde za proizvodne linije SMT. Ti certifikati zagotavljajo varno ravnanje s pasto, široko priklopno postajo brez tresljajev, podaljšano življenjsko dobo komponent in okolju prijazno delovanje – popolno brezskrbnost že pri prvi dolgi plošči.
| O podjetju ICT in naši tovarni
Podjetje ICT, ustanovljeno leta 2012, je postalo zaupanja vreden partner za celovite rešitve SMT, ki služi več kot 1600 strankam v 72 državah. Naša 12.000 m² velika najsodobnejša tovarna v Dongguanu zaposluje 89 strastnih članov osebja in 20 višjih inženirjev, ki oblikujejo, izdelujejo in natančno preizkušajo vsak stroj v skladu s standardi ISO9001. Z 8 čezmorskimi pisarnami in lokalnimi skladišči po vsem svetu zagotavljamo rezervne dele in inženirsko podporo na kraju samem v 48 urah kjer koli na planetu. Živimo od integritete, preprostosti, odprtosti, koordinacije in skupne rabe – zagotavljamo poštene cene, bliskovito hiter odziv, doživljenjske brezplačne nadgradnje programske opreme in resnično partnerstvo, ki vsaki stranki pomaga doseči trajnostno rast.
