| NXTR pametna platforma SMT

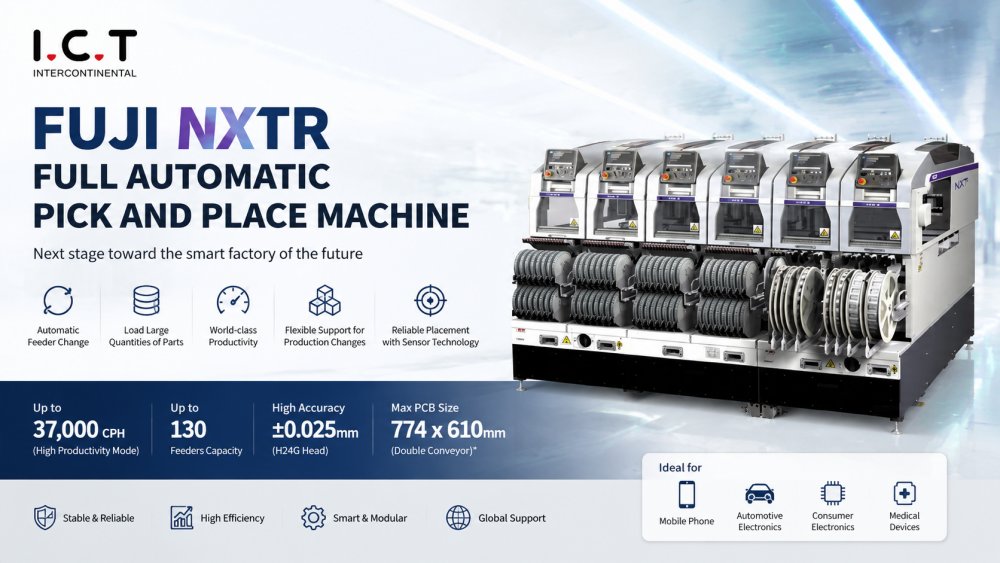

Serija FUJI Pick and Place Machine NXTR je rešitev za postavitev SMT naslednje generacije, zasnovana za pametne tovarne in velikoserijsko proizvodnjo elektronike. Ima modularno strukturo, ki omogoča prilagodljivo konfiguracijo linije glede na različne proizvodne potrebe. Ta sistem se pogosto uporablja v mobilnih telefonih, potrošniški elektroniki, avtomobilski elektroniki in sestavljanju PCB z visoko gostoto.
Kot osrednji stroj FUJI SMT Pick and Place zagotavlja hitro in visoko natančno postavitev komponent z naprednim nadzorom na podlagi senzorjev in inteligentnim upravljanjem podajalnika. Integriran v celotno proizvodno linijo SMT deluje skupaj s tiskalniki, sistemi SPI, pečmi za reflow in sistemi za pregledovanje AOI. IKT zagotavlja popolno namestitev, usposabljanje in globalno tehnično podporo za zagotovitev stabilne proizvodnje in hitrega dviga.
| Lastnosti izdelka
FUJI Pick and Place Machine NXTR je izdelan z modularno arhitekturo, ki omogoča prilagodljivo konfiguracijo linije SMT. Proizvajalci lahko enostavno razširijo ali prilagodijo proizvodne zmogljivosti glede na povpraševanje po izdelkih. Ta struktura skrajša čas izpadov in izboljša tovarniško razširljivost. Vsak modul deluje neodvisno, vendar se brezhibno integrira v celotno proizvodno linijo SMT. Zaradi tega je primeren za pametne tovarne, ki zahtevajo hitro prilagajanje in visoko učinkovitost v sodobnih okoljih proizvodnje elektronike.
FUJI SMT Pick and Place Machine uporablja napreden sistem samodejne menjave podajalnika, ki bistveno zmanjša ročno posredovanje. Omogoča neprekinjeno proizvodnjo z minimalnim časom menjave med različnimi modeli izdelkov. Sistem lahko upravlja do 130 podajalnikov trakov in podpira produkcijska okolja z visoko mešanico. Ta funkcija izboljša produktivnost in zmanjša delovno obremenitev operaterja. Zagotavlja stabilno dobavo materiala in pomaga ohranjati dosledno proizvodno zmogljivost SMT v dolgih proizvodnih ciklih.
Samodejni stroj za pobiranje in odlaganje zagotavlja izjemno visoko hitrost, saj v načinu visoke produktivnosti doseže do 37.000 cph. Različne vrste glav, kot so H24G, H08M in H02F, zagotavljajo prilagodljivo proizvodno zmogljivost za različne velikosti komponent. Zaradi visoke hitrosti je idealen za sestavljanje PCB za mobilne telefone in obsežno proizvodnjo elektronike. Ohranja stabilno natančnost tudi pri neprekinjenem delovanju, kar zagotavlja visoko zmogljivost z nizkimi stopnjami napak.
Stroj FUJI SMT vključuje napredno senzorsko tehnologijo za spremljanje postavitve v realnem času. Od prevzema komponent do namestitve je vsak korak preverjen, da se zagotovi natančnost in stabilnost. Sistem podpira visoko natančno namestitev z natančnostjo ±0,025 mm v optimiziranih načinih. To zmanjša napake pri namestitvi in izboljša izkoristek izdelka. To je še posebej pomembno za modele PCB z visoko gostoto, ki se uporabljajo v sodobnih pametnih telefonih in naprednih elektronskih napravah.
Sistem NXTR podpira široko paleto velikosti komponent, od ultra majhnih čipov do večjih komponent IC in plošč. Različne konfiguracije glave omogočajo optimizirano proizvodnjo za mešane vrste izdelkov. Zaradi te prilagodljivosti je primeren za tovarne EMS s pogostimi menjavami izdelkov. Zagotavlja stabilno delovanje pri različnih proizvodnih zahtevah, hkrati pa ohranja visoko hitrost in natančnost, zaradi česar je močna rešitev za dinamična proizvodna okolja.
| Specifikacija
Osnovne specifikacije | |
Velikost PCB (DXŠ) | 48 x 48 mm do 774 x 610 mm (dvojni transporter)* |
Kapaciteta podajalnika | Do 130 (8 mm trak) |
Natančnost namestitve | H24G: +/-0,025 mm (standardni način) / +/-0,038 mm (prioritetni način produktivnosti, v razvoju) (3sigma) cpk≥1,00 |
Dimenzije stroja | D: 1280 mm, Š: 2656 mm, V: 1556 mm |
Postavitev glav | |||||
H24G | H08M | H02F | H01 | OF | |
Količina šob | 24 | 8 | 2 | 1 | 1 |
Prepustnost (cph) | 37.000 cph (prioritetni način produktivnosti, v razvoju) | 13000 | 7300 | 4200 | 3000 |
Velikost dela (mm) | 03015 mm do 5 x 5 | 0603 (0201') do 45 x 45 | 1608 (0603') do 74 x 74 (32 x 180) | 1608 (0603') do 74 x 74 (32 x 180) | |
Preverjanje prisotnosti delov | ○ | ○ (H08MQ) | ○ | x | |
Dobava delov Trak | ○ | ○ | ○ | ○ | |
Stick | x | ○ | ○ | ○ | |
Pladenj | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Količina šob | 12 | 4 | 1 | |
Prepustnost (cph) | 27.000 | 12000 | 5800 | |
Velikost dela (mm) | 0402 (01005') do 12,5 mm diagonalno in Y je 7,5 mm ali manj | 1608 (0603') do 15 x 15 | 1608 (0603') do 74 x 74 (32 x 100) | |
Natančnost namestitve | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Preverjanje prisotnosti delov | o | x | o | |
Dobava delov | Trak | o | o | o |
Stick | x | o | o | |
Pladenj | x | o | o | |
*Za posebne pogoje delovanja in podrobne specifikacije se obrnite na ICT.
| Seznam linijske opreme SMT
Naša montažna linija SMT ima napredno opremo za učinkovito in natančno montažo PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
FUJI Pick and Place Machine je del celotnega proizvodnega ekosistema SMT. Brezhibno deluje s tiskalniki s spajkalno pasto, sistemi za pregledovanje SPI, pečmi za reflow, stroji za pregledovanje AOI in opremo za ravnanje s PCB. Ta integracija zagotavlja popolnoma avtomatiziran proizvodni proces od nalaganja PCB do končnega pregleda. IKT zagotavlja rešitve SMT na ključ, ki tovarnam pomagajo zgraditi učinkovite, stabilne in inteligentne proizvodne linije za globalno proizvodnjo elektronike.
| Video o uspehu stranke
ICT je v Alžiriji uspešno izvedel celotno namestitev proizvodne linije SMT in projekt usposabljanja za proizvodnjo mobilnih telefonov. Sistem vključuje nalagalnik SMT, šablonski tiskalnik ICT-4034, sistem SPI, rešitev FUJI Pick and Place Machine, reflow pečico Lyra 733, inšpekcijski sistem AOI in opremo za ravnanje s PCB.
Med enomesečno podporo na kraju samem so naši inženirji zaključili namestitev, odpravljanje napak in usposabljanje operaterja. FUJI SMT Pick and Place Machine je igral ključno vlogo pri doseganju stabilne visoke hitrosti proizvodnje z dosledno natančnostjo. Stranka je uspešno začela množično proizvodnjo in zagotovila pozitivne povratne informacije o stabilnosti opreme in tehnični podpori IKT.
| Storitve in podpora pri usposabljanju
IKT zagotavlja popolno globalno tehnično podporo za proizvodne linije SMT, vključno z namestitvijo, programiranjem, odpravljanjem napak in usposabljanjem operaterjev. Naši inženirji podpirajo stranke na kraju samem in prek spleta, kar zagotavlja hiter zagon proizvodnje in stabilno delovanje. Usposabljanje zajema upravljanje stroja, vzdrževanje in optimizacijo proizvodnje. To strankam pomaga hitro obvladati stroj FUJI Pick and Place in doseči učinkovito proizvodnjo SMT s skrajšanim časom izpada in izboljšano produktivnostjo.
| Pohvale strank
Stranke zelo cenijo delovanje stroja FUJI Pick and Place zaradi njegove stabilnosti in zmogljivosti visoke hitrosti proizvodnje. Cenijo strokovno namestitev in usposabljanje inženirjev IKT. Pametni sistem podajanja in natančen nadzor postavitve sta pogosto izpostavljena kot ključni prednosti. Stranke prav tako cenijo našo hitro odzivno storitev, varno pakiranje in zanesljivo globalno podporo pri pošiljanju, ki zagotavljajo nemoteno izvedbo projekta od dostave do proizvodnje.
| Naš certifikat
Oprema IKT je skladna z globalnimi standardi, vključno s CE, RoHS, ISO9001 in številnimi patentiranimi tehnologijami. Ti certifikati zagotavljajo varnost, zanesljivost in stabilno delovanje v industrijskih okoljih. Vsak sistem FUJI SMT Pick and Place Machine je pred dostavo strogo testiran. Naš proces nadzora kakovosti zagotavlja dosledno delovanje in dolgoročno zanesljivost za globalne proizvodne aplikacije SMT.
| O IKT in Factory
ICT je vodilni ponudnik rešitev SMT z več kot 20-letnimi izkušnjami na področju opreme za proizvodnjo elektronike. Oskrbovali smo več kot 1700 strank v več kot 80 državah po vsem svetu. Naše podjetje združuje raziskave in razvoj, proizvodnjo, prodajo in tehnične storitve za zagotavljanje popolnih tovarniških rešitev SMT. Z močnimi inženirskimi zmogljivostmi in strogim nadzorom kakovosti strankam pomagamo zgraditi učinkovite, pametne in razširljive tovarne SMT od začetka do množične proizvodnje.
