PCBA so hrbtenica sodobne elektronike, ki zagotavljajo funkcionalnost v vsem, od pametnih telefonov do medicinskih pripomočkov. Toda kako lahko zagotovite kakovost in zanesljivost vašega PCBA ? Prava strategija testiranja je ključnega pomena za zgodaj prepoznavanje napak in zagotavljanje dolgoživosti izdelka. V tej objavi boste izvedeli o metodah ključnih testiranja, kot so AOI, AXI, I.C.T in še več, in kako izbrati najboljšo strategijo na podlagi vaših proizvodnih potreb.

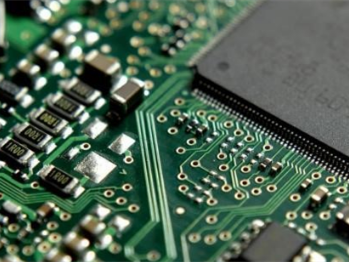

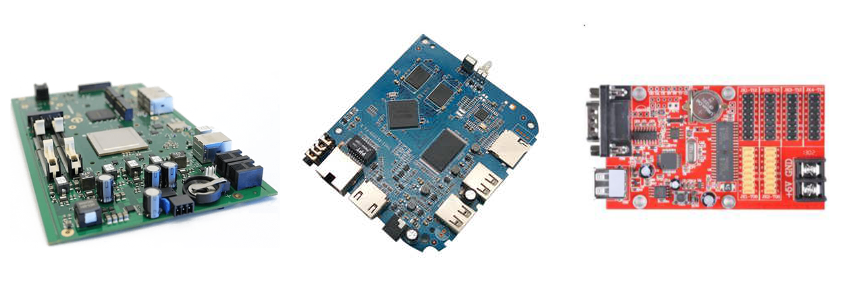

PCBA (tiskani sklop vezja) je zbirka elektronskih komponent, nameščenih na tiskani vezji (PCB), za ustvarjanje operativne elektronske naprave. Proces montaže vključuje pritrditev komponent, kot so upori, kondenzatorji, ICS in konektorji na ploščo, bodisi s spajkanjem ali drugimi metodami.
PCBA igrajo ključno vlogo pri napajanju in nadzoru elektronskih naprav. Od telefonov v žepu do sistemov v vašem avtomobilu omogočajo naprave, da opravljajo široko paleto funkcij. Ne glede na to, ali gre za potrošniško elektroniko, avtomobilske sisteme ali industrijske naprave, PCBA zagotavlja, da se električni signali pravilno prenašajo in obdelajo.
Med proizvodnjo PCBA se lahko pojavi več izzivov, vključno z:
Napačna komponenta : Napačna namestitev lahko privede do nepravilnosti ali celo kratkih stikov.
Napake za spajkanje : Slabi spajkalni spoji ali hladno spajkanje lahko povzročijo, da električne povezave ne uspejo.
Nepravilne specifikacije komponent : Uporaba napačnih komponent lahko vpliva na funkcionalnost ali zmogljivost. Zagotavljanje nadzora kakovosti je ključnega pomena, da se izognete tem vprašanjem in zagotovite zanesljiv, visoko zmogljiv izdelek. Testiranje je bistvenega pomena za prepoznavanje in odpravljanje teh težav že zgodaj v proizvodnem procesu, pri čemer zagotavlja, da vsak PCBA izpolnjuje potrebne standarde.
Zakaj je testiranje bistvenega pomena za PCBA?
Vpliv slabega testiranja na uspešnost in zanesljivost izdelka.
Vloga testiranja PCBA pri preprečevanju napak, zmanjšanju predelave in izboljšanju donosa.
Pomen prepoznavanja in reševanja vprašanj zgodaj v proizvodnem procesu, da se izognete dragim odpoklicem ali neuspehom na tem področju.
Pri proizvodnji PCBA različni načini testiranja zagotavljajo, da je končni izdelek zanesljiv in deluje po pričakovanjih. Te metode se razlikujejo od preprostih vizualnih pregledov do naprednih rentgenskih tehnologij. Vsaka tehnika testiranja služi edinstvenemu namenu in pomaga prepoznati posebne vrste napak v postopku montaže.
AOI uporablja kamere z visoko ločljivostjo za pregledovanje površine PCBA za napake. Primerja odbor z 'zlatim odborom ', da odkrije vprašanja, kot so napake pri spajkanju, napačna komponenta in manjkajoče komponente. S hitrim skeniranjem vsake plošče AOI določi morebitne napake pred nadaljnjo obdelavo. Posebej je uporaben v proizvodnih okoljih z velikim količino, kjer sta hitrost in natančnost kritična.
Prednosti:
Hitro in primerno za proizvodnjo z veliko količino.
Učinkovito pri prepoznavanju površinskih napak zgodaj.
Omejitve:
Ne morejo zaznati skritih napak, kot so spajkalni spoji pod BGA ali izdajami notranje komponente.
AXI uporablja rentgensko slikanje, da preuči notranjost PCBA, še posebej uporabna za odkrivanje skritih napak, kot so:
Praznine v spajkalnih sklepih
Napake v glavi in stebri (HIP)
Vprašanja v BGA (Ball Grid Matris)
Koristi:
Odlično za kompleksne zasnove s skritimi spajkalniki.
Zagotavlja visoko natančnost za odkrivanje notranjih napak.
Pomanjkljivosti:
Višji stroški.
Počasnejši v primerjavi z AOI.
AXI uporablja rentgensko slikanje, da preuči notranjost PCBA, zaradi česar je še posebej uporaben za odkrivanje skritih napak, ki niso vidne na golem očesu. Posebej je učinkovit pri iskanju vprašanj, kot so praznine v spajkalnih sklepih, okvare glave in stebre (HIP) in težave v BGA (matriki krogličnih omrežij), ki so pogosto nedostopne za druge pregledne metode. Z jasnim pogledom na notranjo strukturo plošče lahko AXI zgodaj zaznajo potencialne okvare in izboljšajo zanesljivost izdelka.
Prednosti:
Izjemno hiter in natančen za proizvodnjo z veliko količino.
Zazna napake v posameznih komponentah.
Omejitve:
Višji začetni stroški nastavitve.
Počasnejša hitrost pregledovanja v primerjavi z AOI, zaradi česar je manj primerna za proizvodnjo z veliko količino.
Testiranje letečih sonde uporablja robotske sonde za testiranje električnih zmogljivosti PCBA, ne da bi potrebovali testno napeljavo po meri. Zaradi tega je prilagodljiva in stroškovno učinkovita rešitev, zlasti za proizvodnjo z nizko količino, prototipe ali modele, ki nimajo namenskih testnih ploščic. Robotske sonde se premikajo po plošči in izvajajo različne teste, vključno s preverjanjem kontinuitete, uporom in funkcionalnostjo komponent.
Koristi:
Odpravlja potrebo po dragih napeljavah po meri in zmanjša začetne stroške nastavitve.
Zelo prilagodljiv za oblikovalske spremembe, zaradi česar je idealen za prototipe ali modele, ki se razvijajo med testiranjem.
Pomanjkljivosti:
Počasnejša hitrost testiranja v primerjavi z metodami, kot je I.C.T, ki morda niso primerne za obsežno proizvodnjo.
Manj preskusnih točk in omejena sposobnost izvajanja poglobljenih električnih pregledov v primerjavi z I.C.T.
Funkcionalno testiranje (FCT) ocenjuje celotno funkcionalnost PCBA s simuliranjem operativnih pogojev v resničnem svetu. Preveri, ali odbor deluje po pričakovanjih s testiranjem vseh njegovih funkcij, kot so vklop, komunikacija z drugimi komponentami in izvajanje nalog v živo okolje. FCT je običajno zadnji korak v postopku testiranja, preden se izdelek sprosti, da se zagotovi, da ustreza vsem oblikovalskim specifikacijam.
Proti:
Omogoča celovit končni preverjanje funkcije izdelka v resničnih pogojih.
Zagotavlja, da PCBA ustreza oblikovalskim specifikacijam in deluje, kot je predvideno.
Zop:
Ne more določiti natančnega vzroka neuspeha, zaradi česar je odpravljanje težav bolj zahtevno.
Zamudno in drago zaradi zapletenosti testov in potrebe po specializirani opremi.
Preizkusi za izgorevanje PCBA v stresnih pogojih, kot so neprekinjeno delovanje pri visokih temperaturah, za simulacijo dolgotrajne uporabe in prepoznavanje zgodnjih okvar. Ta postopek pomaga odpraviti šibke komponente ali napake v oblikovanju, ki bi lahko privedle do prezgodnjega neuspeha na tem področju. Testiranje izgorevanja se običajno uporablja za izboljšanje dolgoročne zanesljivosti izdelkov, zlasti tistih, ki se uporabljajo v kritičnih aplikacijah, kjer okvara ni možnost.
Koristi:
Odkrije potencialne zgodnje okvare, preden izdelki dosežejo kupce, kar preprečuje drage odpoklice ali težave z uspešnostjo.
Izboljša dolgo življenjsko dobo izdelka z prepoznavanjem in reševanjem šibkih komponent že zgodaj v proizvodnem procesu.
Pomanjkljivosti:
Zamudno in zahteva obsežna obdobja testiranja, pogosto traja več ur ali dni.
Stres, uporabljen med testiranjem, lahko v nekaterih primerih skrajša celotno življenjsko dobo izdelka.
Testiranje kontaminacije odkrije ionske ostanke, kot so tok ali druge snovi, kar lahko povzroči dolgoročne okvare, kot je elektrokemična migracija. Ti ostanki, ki so pogosto nevidni za golo oko, lahko sčasoma privedejo do kratkih krogov, korozije ali degradacije zmogljivosti. Ključnega pomena je za zagotavljanje dolgoživosti in zanesljivosti PCBA, zlasti pri aplikacijah z visoko zanesljivostjo.
Metode vključujejo:
Rose (upornost ekstrakta topila): test, ki meri raven ionske kontaminacije na površini PCBA.
Ionska kromatografija: natančnejša metoda za prepoznavanje in količinsko opredelitev specifičnih ionskih onesnaževalcev.
Koristi:
Preprečuje skrite težave, kot so korozija ali okvare zaradi ionske kontaminacije.
Zagotavlja, da je izdelek brez škodljivih ostankov, ki bi lahko ogrozili uspešnost.
Pomanjkljivosti:
Visoki stroški zaradi potrebe po specializirani opremi in postopkih testiranja.
Zahteva strokovno ravnanje in analizo.
TDR je specializirana metoda testiranja, ki se uporablja za zagotavljanje celovitosti signala v visokofrekvenčnih PCBA s preverjanjem ujemanja impedance vzdolž signalnih poti. Ta test je bistvenega pomena za odkrivanje vprašanj, kot so izkrivljanja signala ali odsevi, ki lahko negativno vplivajo na prenos signala visoke hitrosti. TDR deluje tako, da pošlje signal skozi sled in analizira odsev za oceno skladnosti impedance.
Koristi:
Zagotavlja natančen nadzor impedance, ki je ključnega pomena za preprečevanje izgube signala ali izkrivljanja.
Ključnega pomena za visoke hitrosti, kjer lahko celo rahla neusklajenost impedance povzročijo poslabšanje uspešnosti.
Pomanjkljivosti:
Zahteva specializirano opremo in strokovno znanje, zaradi česar je dražja.
Morda niso potrebni za enostavnejše modele z nizko hitrostjo, ki ne potrebujejo natančnega nadzora impedance.
Za zagotovitev kakovosti vaših PCBA je bistvenega pomena upoštevanje najboljših praks pri testiranju. Te prakse pomagajo zgodaj ujeti okvare, kar zagotavlja zanesljivost vašega izdelka.
Prepričajte se, da se testirajo vse kritične komponente, vmesnike in funkcionalnosti. Celovita strategija testiranja zagotavlja, da noben del odbora ni spregledan. Testiranje naj pokrije:
Pregledi na ravni komponent za upore, kondenzatorje in ICS.
Spajkalni spoji za pravilno povezavo.
Funkcionalno preverjanje , če preverite, ali plošča deluje, kot je predvideno v normalnih pogojih.
Redna kalibracija testne opreme je ključna za ohranjanje natančnosti. Ne glede na to, ali gre za AOI, I.C.T ali katero koli drugo metodo, se prepričajte, da vaša orodja za testiranje delujejo optimalno. Kalibracija zagotavlja dosledne rezultate in zmanjšuje napake, ki jih povzroča okvarjena oprema.
Vključitev načel DFT v fazi načrtovanja lahko pozneje poenostavite testiranje. Z načrtovanjem PCBA z upoštevanjem testiranja lahko:
Zmanjšajte čas testiranja , tako da olajšate dostop do komponent.
Izboljšajte odkrivanje napak z zagotavljanjem, da so na voljo prave testne ploščice in točke.
Prihranite stroške s preprečevanjem potrebe po dragih preoblikovanjih ali preskusnih spremembah.
Ključnega pomena je uravnoteženje stroškov testiranja s prednosti odkrivanja napak. Strateški pristop k testiranju pomaga preprečiti nepotrebne stroške, hkrati pa zagotavlja visokokakovosten izdelek.
Pomembno je ugotoviti, kateri deli proizvodnega procesa potrebujejo intenzivnejše testiranje in kateri ne. Na primer, morda se boste želeli osredotočiti na komponente z visokim tveganjem , ki bi lahko vplivale na splošno uspešnost.
Uporaba več metod testiranja skupaj (npr. AOI + I.C.T + FCT) ponuja večjo pokritost in zanesljivost z razumnimi stroški. Kombiniranje metod zagotavlja, da se površinske napake, električne napake in vprašanja funkcionalnosti obravnavajo brez odvečnosti pri testiranju.
Orodja za avtomatizacijo in analiza podatkov izboljšujejo učinkovitost testiranja in nadzor kakovosti.
Samodejni preskusni sistemi pospešijo postopek in zmanjšajo človeške napake. Ne glede na to, ali uporabljate samodejne sonde ali odkrivanje napak na osnovi AI, lahko avtomatizacija znatno izboljša pretok, zlasti v proizvodnih okoljih z velikimi količinami.
Analiza podatkov ima ključno vlogo pri optimizaciji procesa testiranja. Z analizo rezultatov testiranja lahko:
Opredelite vzorce v napakah in izboljšajte prihodnje modele.
Spremljajte kakovost sčasoma s pomočjo statističnih metod.
Optimizirajte cikle testiranja tako, da ciljate na najpogostejše točke okvare. Z vizualizacijami in statističnimi metodami lahko hitro opazite področja za izboljšanje proizvodne linije.
Izbira prave strategije testiranja je ključnega pomena za zagotavljanje kakovosti in zanesljivosti vaših PCBA. Razmislite o edinstvenih potrebah vašega projekta in sodelujte z izkušenimi proizvajalci, da izberete najboljše metode. Stroški ravnotežja, hitrost in natančnost za optimizacijo procesa testiranja in vzdrževanje kakovostne proizvodnje.
O: I.C.T uporablja 'posteljo nohtov ' pritrdilno opremo za visoko hitrost, natančno testiranje električnih komponent pri masi, medtem ko testiranje letečih sonde uporablja robotske sonde za testiranje z nizko količino ali prototipom brez potrebe po po meri.
O: Stroški testiranja ravnotežja s ugodnostmi za odkrivanje napak. Za zagotovitev celovite pokritosti z razumnimi stroški uporabite kombinacijo metod, kot so AOI, I.C.T in FCT.
O: Funkcionalno testiranje zagotavlja, da PCBA deluje, kot je namenjeno simuliranju pogojev v resničnem svetu. Omogoča končno preverjanje funkcionalnosti izdelka, vendar ne more natančno določiti natančnih vzrokov.
O: Ne. Prototipi pogosto uporabljajo testiranje letečih sonde za prilagodljivost, medtem ko množična proizvodnja zahteva metode, kot so I.C.T za hitrost in natančnost.
O: Testiranje izgorevanja pomaga odkriti zgodnje okvare z izpodbijanjem PCBA na stresne razmere, izboljšanje dolgoročne zanesljivosti in zagotavljanje, da lahko izdelek obravnava ekstremne razmere.
