Tehnologija površinske montaže (SMT) je vidna metoda, ki se uporablja pri sestavljanju elektronskih vezij, kjer so komponente nameščene neposredno na površino tiskanih vezij (PCB).Proizvodnja SMT je postala industrijski standard zaradi svoje učinkovitosti, stroškovne učinkovitosti in zmožnosti obdelave aplikacij z visoko gostoto.Ta članek raziskuje podroben proizvodni proces SMT, njegove prednosti, slabosti in bistveno terminologijo.
Tehnologija površinske montaže (SMT) je metoda, ki se uporablja za izdelavo elektronskih vezij, kjer so komponente nameščene ali nameščene neposredno na površino tiskanih vezij.Elektronska naprava, ustvarjena s SMT, se imenuje a naprava za površinsko montažo (SMD). SMT omogoča avtomatizacijo nameščanja komponent in spajkanja, kar ima za posledico visoko učinkovite in razširljive proizvodne procese.Za razliko od tehnologije skozi luknje, ki zahteva vrtanje lukenj v PCB, so komponente SMT spajkane na površino, zaradi česar je postopek hitrejši in bolj primeren za miniaturizacijo.
Povečana gostota: SMT omogoča večjo gostoto komponent, ki je bistvena za ustvarjanje bolj kompaktnih in kompleksnejših elektronskih naprav.
Izboljšana zmogljivost: Komponente SMT imajo običajno nižji upor in induktivnost na priključku, kar vodi k boljši električni učinkovitosti.
Avtomatizacija: Proizvodne linije SMT so lahko zelo avtomatizirane, kar zmanjša stroške dela in poveča hitrost proizvodnje.
Stroškovno učinkovito: Zaradi avtomatizacije in manjše porabe materiala (npr. manj izvrtanj) je SMT na splošno stroškovno učinkovitejši od tradicionalnih metod.
Zanesljivost: Komponente SMT so manj dovzetne za mehanske obremenitve, saj so spajkane neposredno na površino PCB.
Zapletenost pri popravilu: Zaradi majhnosti komponent SMT je lahko njihovo popravilo ali predelava zahtevnejša v primerjavi s komponentami s skoznjo luknjo.
Začetni stroški namestitve: Postavitev proizvodnih linij SMT je lahko draga zaradi potrebe po specializirani opremi in strojih.
Toplotno upravljanje: SMT lahko predstavlja izziv pri upravljanju toplote, saj so komponente nameščene tesno skupaj, kar otežuje odvajanje toplote.
The SMT proizvodni proces vključuje več kritičnih korakov, od katerih vsak zahteva natančnost in posebno opremo.Tukaj je podroben pogled na vsako stopnjo:
Prvi korak v proizvodnem procesu SMT je tiskanje spajkalne paste.Šablona ali zaslon se uporablja za nanos spajkalne paste na blazinice na tiskanem vezju, kjer bodo nameščene komponente.Spajkalna pasta je sestavljena iz mešanice drobnih spajkalnih kroglic in talila, ki pomaga, da se spajka oprime plošč PCB.Natančnost pri tem koraku je ključnega pomena, saj lahko vsaka neusklajenost povzroči napake v končnem izdelku.
Ko je spajkalna pasta nanesena, se tiskano vezje premakne na stroj za pobiranje in namestitev.Ta stroj pobere naprave za površinsko montažo iz kolutov ali pladnjev in jih natančno postavi na tiskano vezje.Stroj za postavitev uporablja kombinacijo vakuumskih in mehanskih prijemal za rokovanje s komponentami in prefinjenimi sistemi vida, ki zagotavljajo natančno postavitev.Učinkovitost in hitrost stroja za pobiranje in namestitev sta ključnega pomena za splošno produktivnost proizvodnih linij SMT.
Po namestitvi komponent je PCB podvržen postopku spajkanja za trajno pritrditev komponent.V proizvodnji SMT se uporabljata dve glavni vrsti spajkanja:
Reflow spajkanje: To je najpogostejša metoda.PCB, ki je zdaj napolnjen s komponentami, gre skozi peč za reflow.Pečica nadzorovano segreva ploščo, kar povzroči, da se spajkalna pasta stopi in tvori trdno povezavo med komponentami in ploščami PCB.
Valovno spajkanje: Spajkanje z valovi, ki se manj pogosto uporablja pri SMT, vključuje prehajanje tiskanega vezja čez val staljene spajke.Ta metoda je pogostejša pri montaži skozi luknje, vendar se lahko uporablja za plošče z mešano tehnologijo.
Nadzor kakovosti je kritičen del proizvodnega procesa SMT.Pregled zagotavlja, da so komponente pravilno nameščene in spajkane.Uporablja se več tehnik:
Avtomatiziran optični pregled (AOI): Sistemi AOI uporabljajo kamere za zajemanje slik tiskanega vezja in jih primerjajo z vnaprej določeno predlogo, da odkrijejo kakršne koli napake pri namestitvi ali spajkanju.
Rentgenski pregled: Uporablja se za bolj zapletene plošče ali kjer so komponente skrite očem, rentgenski pregled lahko odkrije notranje napake v spajkah in preveri kakovost povezav.
Ročni pregled: Čeprav je manj pogost zaradi avtomatizacije, se včasih uporablja ročni pregled za zapletene ali visoko zanesljive plošče.
Po pregledu je PCB podvržen funkcionalnemu testiranju, da se zagotovi pravilno delovanje.Obstaja več vrst testov, vključno z:
Testiranje v vezju (IKT): ICT uporablja električne sonde za testiranje posameznih komponent na tiskanem vezju.
Funkcionalno testiranje: To vključuje preizkušanje tiskanega vezja na način, ki simulira njegovo okolje končne uporabe, da se zagotovi, da deluje po pričakovanjih.
Ko tiskano vezje opravi vse preglede in preizkuse, se premakne v fazo končne montaže.To lahko vključuje dodatne korake, kot je pritrditev hladilnikov, ohišij ali priključkov.Končno je dokončan izdelek zapakiran in pripravljen za pošiljanje stranki.

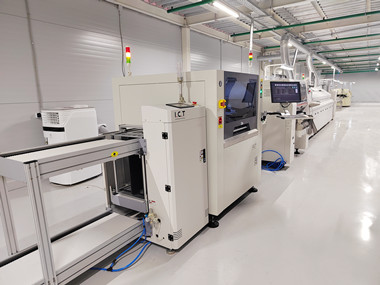

Proizvodne linije SMT so zasnovane za optimizacijo učinkovitosti in kakovosti proizvodnega procesa.Te linije so sestavljene iz več med seboj povezanih strojev, od katerih vsak opravlja določeno funkcijo v procesu montaže.Postavitev in konfiguracija proizvodne linije SMT se lahko razlikuje glede na kompleksnost izdelkov, ki se izdelujejo, in zahteve glede obsega proizvodnje.Ključne komponente proizvodnih linij SMT vključujejo:
Tiskalniki s spajkalno pasto: Ti stroji nanašajo spajkalno pasto na PCB z visoko natančnostjo.
Pick-and-Place stroji: Avtomatizirani stroji, ki postavljajo komponente na PCB.
Reflow pečice: Oprema, ki se uporablja za ogrevanje tiskanega vezja in ponovno pretakanje spajkalne paste.
Inšpekcijski sistemi: AOI in rentgenski aparati za zagotavljanje nadzora kakovosti.
Transportni sistemi: Uporablja se za transport PCB-jev med različnimi stopnjami proizvodne linije.
Zasnova in učinkovitost proizvodnih linij SMT sta ključnega pomena za doseganje visokih donosov in ohranjanje konkurenčnih proizvodnih stroškov.
Razumevanje terminologije, ki se uporablja v proizvodnji SMT, je bistvenega pomena za vse, ki sodelujejo v procesu.Tukaj je nekaj ključnih izrazov:
PCB (tiskano vezje): Plošča, na katero so nameščene komponente.
SMD (naprava za površinsko montažo): Komponente, zasnovane za površinsko montažo.
Šablona: Predloga, ki se uporablja za nanos spajkalne paste na PCB.
Flux: Kemično čistilno sredstvo, ki pomaga, da se spajka oprime plošč PCB.
Reflow spajkanje: Postopek, pri katerem se spajkalna pasta stopi za ustvarjanje električnih povezav.
AOI (avtomatiziran optični pregled): Sistem strojnega vida, ki se uporablja za nadzor kakovosti.
BGA (niz krogličnih mrež): Vrsta embalaže za integrirana vezja, ki uporablja spajkalne kroglice za povezavo s PCB.
Tehnologija površinske montaže (SMT) je revolucionirala industrijo proizvodnje elektronike, saj je omogočila proizvodnjo visokozmogljivih PCB-jev visoke gostote na stroškovno učinkovit način.Proizvodni proces SMT vključuje več kritičnih korakov, od tiskanja spajkalne paste do končnega sestavljanja, pri čemer vsak zahteva natančnost in posebno opremo.Z razumevanjem zapletenosti proizvodnih linij SMT lahko proizvajalci optimizirajo svoje procese, zmanjšajo stroške in proizvajajo zanesljive, visokokakovostne elektronske naprave.Ne glede na to, ali ste izkušen strokovnjak ali novinec na tem področju, je razumevanje osnov SMT bistveno za uspeh v sodobni elektronski industriji.
