ICT-4034
I.C.T
| Količina: | |
|---|---|
| Podrobnosti tiskarskega stroja SMT PCB
Tiskarski stroj SMT PCB podjetja ICT zagotavlja popolnoma samodejno delovanje s 7-sekundnimi cikli. Obdeluje PCB od 50x50mm do 900x600mm. Natančnost ponovitve ±0,01 mm in natančnost tiskanja 0,025 mm, primerna za LED, avtomobilsko industrijo, elektroniko. Samodejna kalibracija, nastavitev pritiska, čiščenje šablone zmanjšajo napake. Na voljo je tisk z lepilom. Popolnoma samodejni tiskarski stroj SMT PCB vključuje industrijo 4.0 in MES za izmenjavo podatkov. Windows vmesnik poenostavlja uporabo. IKT ponuja namestitev in usposabljanje po vsem svetu.
| Značilnost
Vzmetenje ločnega mostu povezuje strgalo z dvema motorjema za neodvisen nadzor. To ohranja enakomeren pritisk na straneh. Drsna vodila zagotavljajo stabilnost med tiskanjem. Povratne informacije v realnem času izpopolnijo obliko paste. Tiskarski stroj SMT PCB uporablja šablono brez okvirja s podporo tiskalnika za spajkalno pasto in možnostjo šablone brez okvirja. Uvoženi deli iz Japonske in Nemčije zmanjšajo napake. Življenjska doba presega deset let. Prihrani stroške in poveča učinkovitost SMT linij. Metode večkratnega ločevanja ščitijo komponente.
Zasnova jermena preprečuje zlepljanje s hitrostjo na motorni pogon do 1500 mm/s. Preklop smeri levo-desno ali desno-levo. Stranske spone in vakuumsko zavarovane deske pod 1 % zvitosti. To omogoča gladek stik s šablono. Popolnoma samodejni tiskalnik šablon SMT podpira magnetne zatiče in nastavljive mize. Menjava traja manj kot 5 minut. Prilega se PCB debelini 0,4-6 mm. Zanesljivo za proizvodnjo velikih količin.
Suhe, mokre in vakuumske možnosti temeljito očistijo. CCD se loči od pršila za enakomerno porazdelitev. Programska oprema upravlja alkohol in papir za zmanjšanje odpadkov. Izpušni motor hitro odstrani umazanijo. Avtomatski tiskalnik SMT ohranja kakovost dosledno. Ročno čiščenje dodaja fleksibilnost. To preprečuje napake v dolgih serijah.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.

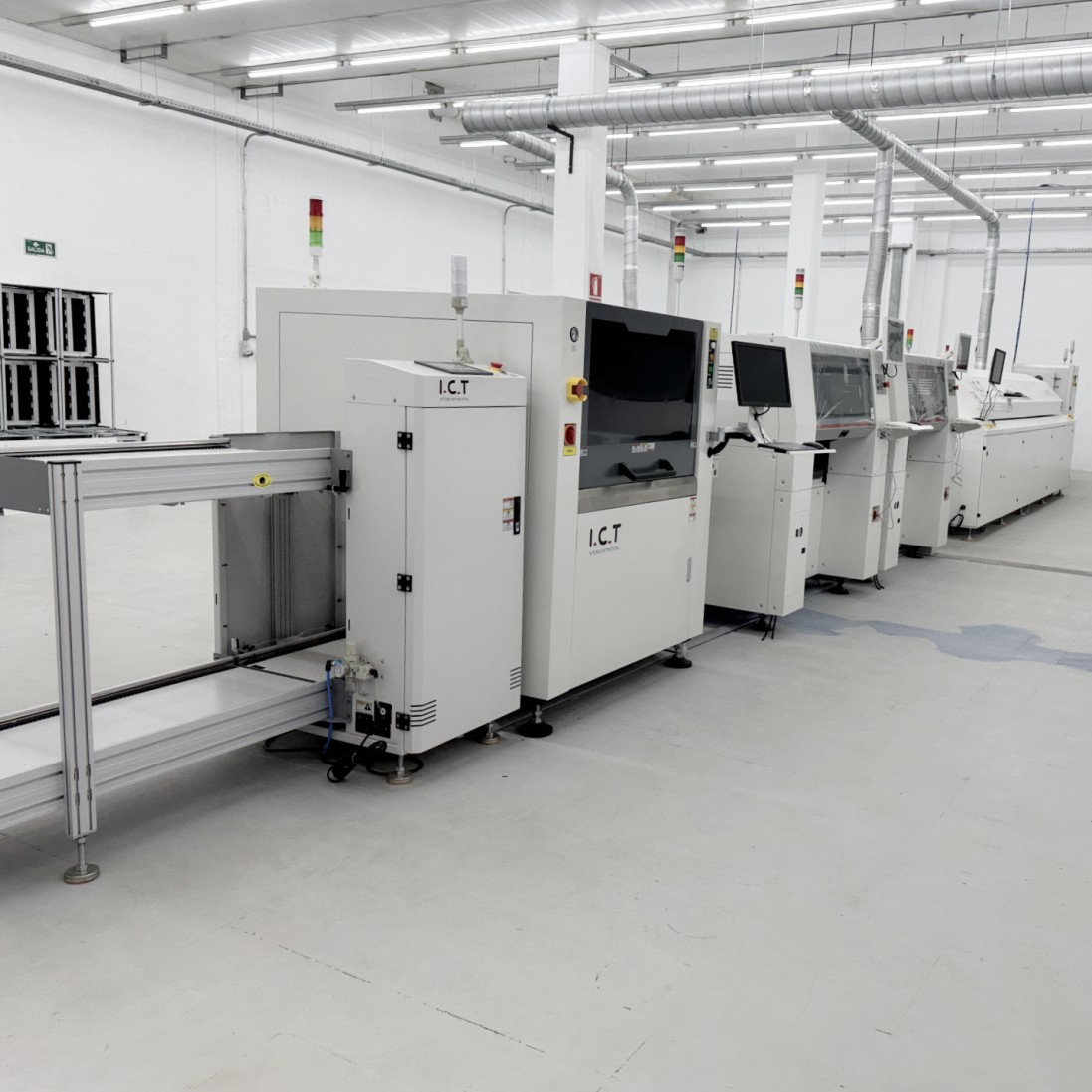

| Seznam linijske opreme SMT
Naša visokokakovostna proizvodna linija PCBA vključuje napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| Videoposnetek primera uspeha stranke
Inženirji IKT so obiskali Severno Ameriko zaradi proizvajalca lepotnih instrumentov. Postavili so dve liniji SMT s tiskarskim strojem SMT PCB. Namestitev je vključevala kalibracijo, testiranje in poravnavo. Usposabljanje je zajemalo samodejne funkcije, nastavitve tlaka in priklop MES. Sprejemanje je hitro minilo z natančnim majhnim tiskom. Stranka ceni hitre odzive in nasvete glede optimizacije. To prikazuje strokovno znanje IKT pri projektih v tujini in zanesljivost spajkalnega tiskalnika.
| Storitve in podpora pri usposabljanju
IKT zagotavlja popolno pametno tovarniško rešitev, namestitev, vzdrževanje, usposabljanje za tiskarski stroj SMT PCB. Ekipe na kraju samem vzpostavijo in natančno prilagodijo linije. Podpora na daljavo reši težave takoj. Tečaji poučujejo delovanje, diagnostiko, ustvarjanje programa v 5-10 minutah. Posodabljamo za spremembe postopkov za izboljšanje izkoristka. Globalni centri hitro dobavijo dele. Dolgoročne vezi zagotavljajo čas delovanja in nadgradnje.
| Mnenja strank
Stranke hvalijo inženirje IKT za strokovno namestitev v tujini in hitre popravke. Popolnoma samodejni tiskarski stroj SMT PCB deluje stabilno z nizkimi postanki. Varna embalaža zagotavlja varen prihod. Hitri odgovori vzdržujejo rezultate. Eden je rekel: »Avtomatizacija je povečala našo hitrost.« Drugi je opazil preprosto učenje in kakovostne izpise.
| Certifikati in standardi
IKT izpolnjuje standarde CE, RoHS, ISO9001 za varnost in okolju prijaznost. Patenti vključujejo čiščenje obloka, izogibanje trkom, transport, nadzor tiskanja. Ti spodbujajo inovacije in skladnost po vsem svetu.
| O podjetju ICT in naši tovarni SMT
ICT izvaja raziskave in razvoj ter proizvodnjo z 89 zaposlenimi, 20 inženirji. Rastemo in služimo več kot 1600 strankam v 72 državah. Tovarne uporabljajo stroge sisteme testiranja in kakovosti. Ponujamo celovite rešitve SMT za premaze. Mednarodni centri nudijo lokalno pomoč za zanesljivo opremo.
