ICT-SS540
I.C.T
| Količina: | |
|---|---|

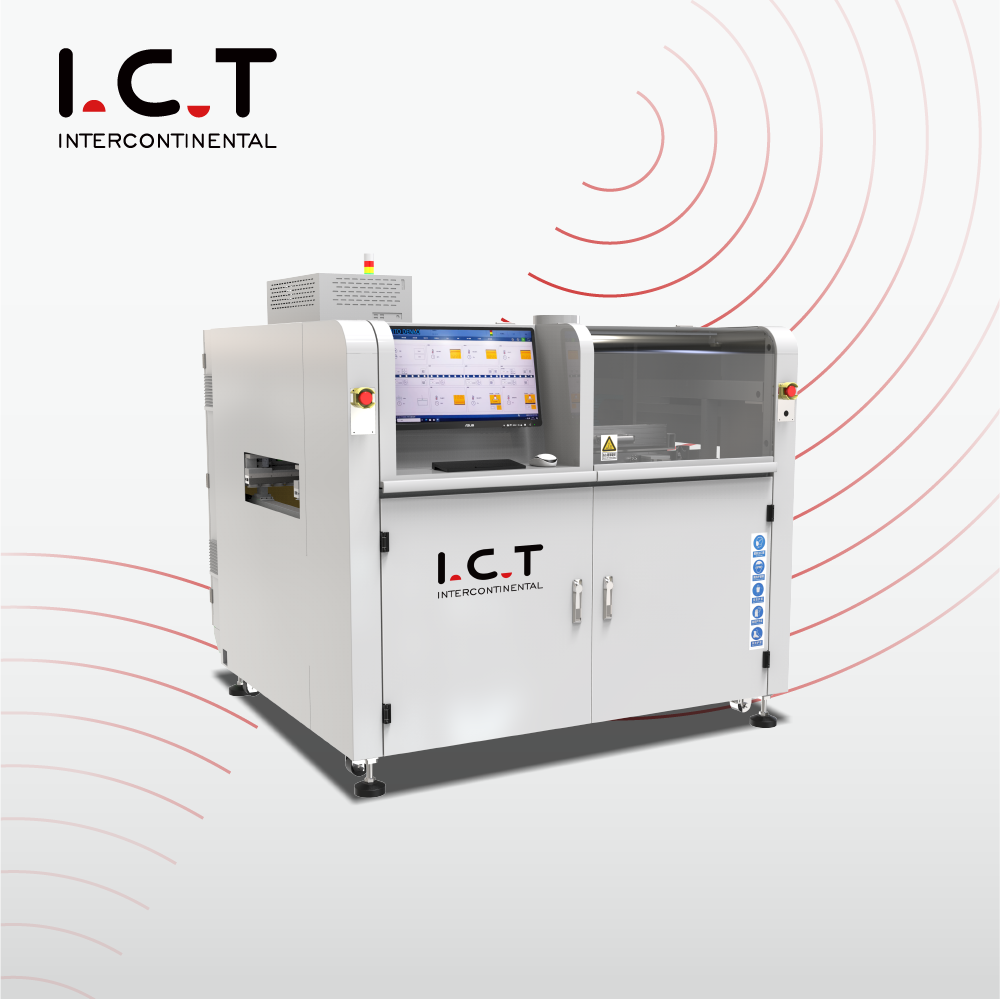

| On-line selektivni valovni spajkalni stroj
V celoti zasnovan in izdelan v Dongguanu, ICT On-line Selective Wave Spajkalni stroj je pravi sistem za selektivno spajkanje, zgrajen za tovarne SMT z velikimi količinami in mešanico, ki nočejo kompromisa kakovosti zaradi hitrosti. PCB neprekinjeno drsi po natančnem tekočem traku, medtem ko izjemno lahek portal iz litega aluminija – ki ga poganjajo Panasonicovi servomotorji in linearne tirnice – prinaša fluks in spajkanje natančno do zatičev. Vgrajeno ogrevanje z dušikom ustvari sijoče, polne fileje s skoraj nič odpadkov. Operaterji nadzorujejo vsako podrobnost – poti, temperature, količino razpršila, višino valov – na velikem zaslonu na dotik Windows in shranijo neskončne programe za takojšnje preklope. Samodejna kalibracija z valovi, CCD v živo, nemški reaktivni ventil in posoda iz titana spremenijo ta spletni stroj za selektivno valovno spajkanje v profitni center 24/7.
| Seznam opreme DIP Line
Nemški visokofrekvenčni reaktivni ventil sproži mikro pike z nizko vsebnostjo trdnih snovi (<10 %), ponovljive do 0,02 mm. Rezervoar pod tlakom in digitalni merilnik pretoka ohranjata tlak kot kamen, tudi ko je rezervoar skoraj prazen. Ostanki padejo v pladenj za hitro vlečenje. Japonska pnevmatika SMC in sprednji merilniki olajšajo dnevne preglede. Avtomatska črpalka nikoli ne dovoli padca količine. Ta modul fluksa popolnoma aktivira vsako ploščico na spletnem stroju za spajkanje s selektivnimi valovi.
Standardno je popolnoma nastavljiv spodnji IR; zgornji vroč zrak ali dodatni IR izbirno. Postavitev odprte mreže in debela visokotemperaturna izolacija enakomerno porazdelita toploto po celotni plošči. Vrhunski grelniki in vtični motorji leta delujejo tiho in brez orodja. Plošče izstopijo popolnoma aktivirane in brez napetosti, pripravljene za brezhibne spoje v sistemu selektivnega spajkanja.
Nemška elektromagnetna črpalka in titanov lonec proizvajata izjemno stabilen mini val, ki se nikoli ne zanese. Nastavite pretok N2, temperaturo spajke, višino valov in samodejno kalibracijo neposredno z zaslona na dotik. Inline nitrogen zagotavlja zrcalno svetle fileje in skoraj brez žlindre. Laser preverja višino, šobe se samočistijo in 900 ur videa je shranjenih za sledljivost. To je neprebojno jedro vsakega spletnega stroja za spajkanje s selektivnimi valovi.
Tridelni transporter, združljiv s SMEMA, in pnevmatske stranske/zgornje spone držijo plošče do 20 kg pri miru med spajkanjem. Močna vodila in visoko natančni servo motorji nemoteno premikajo tiskana vezja s hitrostjo linije. Debele ali dvostranske sklope očistite z lahkoto. Izdelan za neprekinjeno delo z velikimi količinami na katerem koli sistemu selektivnega spajkanja.
PLC s certifikatom CE, ožičenje Cat-6 in popolna povezljivost MES zagotavljajo bliskovito hiter odziv in popolno zanesljivost. Vodeni čarovniki, urejanje na podlagi slik, samodejno zaznavanje šob in večjezični meniji skrajšajo usposabljanje na ure. Diagnostika na daljavo omogoča, da spletni stroj za spajkanje s selektivnimi valovi ves dan služi.
Velik barvni zaslon na dotik, vodniki po korakih, predogled CCD v živo z enim dotikom in glasovna opozorila omogočajo enostavno upravljanje stroja. Takoj preklapljajte med angleščino, kitajščino, japonščino ali ruščino. Prilagojene stolpne luči in nadgradnje Wi-Fi poskrbijo, da so vsi obveščeni, ne da bi zapustili vrsto.
| Specifikacija
| On-line selektivni valovni spajkalni stroj | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modularno na spletu | Pršenje + predgretje in spajkanje | Pršenje + Predgretje + Spajkanje | Pršenje + Predgretje + Spajkanje + Spajkanje | Spray + Predgretje + Spajkanje + Spajkanje + Spajkanje |
| Sistem spajkanja | ||||
| Količina šobe | 1 | 1 | 2 | 3 |
| Količina spajkalne posode | 1 komplet | 1 komplet | 2 komplet | 3 komplet |
| Dvojni lonec (izbirno) | N/a | Možnost | Možnost | Možnost |
| Moč spajkalne posode | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux sistem | ||||
| Flux shranjevalna rezervoar | 1L | 1L | 2L | 2L |
| Podpora za toko | Tok alarm, samodejni | |||
| Šoba za razpršilo | Nemčija Jet Valve (točkovno in linijsko pršenje) 1 komplet | |||
| Velikost škropljenja šobe | 130um (možnost 180um, 210um) | |||
| Hitrost pršenja | 0 ~ 20mm/s | |||
| Hitrost premikanja pršilne šobe | 0 ~ 400mm/s | |||
| Predgrevanje sistema | ||||
| Način predgrevanja | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir | Vroč zrak in ir |
| Območje predgrevanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Območje predgretja | Zgornji vroč zrak: 2, spodnji IR: 1 | |||
| Moč spodnjega predgretja | Maks.12kw | |||
| Zgornja moč predgretja | Maks.6kw | |||
| Čas ogrevanja | Pribl. 15 min (nastavitev 150 ℃) | |||
| Nadzorni način | PC+PLC | |||
| Transportni sistem | ||||
| Velikost tiskanega vezja (z napeljavo) | 120*60~500*500 mm | |||
| Zamenjava PCB | Na spletu | |||
| PCB Top Clearance | 120 mm | |||
| Višina prevoza | 900 ± 20 mm | |||
| Prevozna širina | 60 ~ 500 mm | |||
| Dimenzija: mm | D1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Teža | Približno: 800 kg | Približno: 1200 kg | Približno: 1300 kg | Približno: 1500 kg |
| Seznam opreme DIP Line
Zaokrožite svoj spletni stroj za spajkanje s selektivnimi valovi s popolnoma avtomatsko DIP linijo ICT – popoln partner za visoko mešano THT proizvodnjo. Postavitev na ključ vključuje visokohitrostni stroj za vstavljanje DIP za natančno namestitev komponent, SMEMA-združljiv nakladalnik z valovi, ki gladko podaja plošče v sistem za selektivno spajkanje, razkladalnik z nežnimi valovi, ki ujame dokončana tiskana vezja brez stresa, in tekoči trak za sestavljanje v medpomnilniku za končno pregledovanje in popravke. Vse je modularno, s certifikatom CE in lastno izdelano za izjemno zanesljivost in bliskovito hitre menjave. Z globalnimi skladišči nadomestnih delov in podporo na kraju samem v 72 državah IKT skrbi, da vaš celoten proces skozi luknje teče z največjo učinkovitostjo in minimalnimi stroški – od vstavljanja pa vse do selektivnega spajkanja.
| Ime izdelka | Namen v liniji DIP |
|---|---|
Avtomatsko natančno namešča komponente na tiskana vezja za proizvodno linijo DIP. | |
Topi spajko, da tvori trdne spoje na PCB-jih med postopkom vtičnika THT. | |
Selektivno nanaša spajkanje na določena področja za natančno sestavljanje THT | |
| Post-wave Inline AOI | Pregleduje spajkalne spoje in napake pri namestitvi na DIP sestavljenem tiskanem vezju. |
| Video o uspehu stranke
V začetku leta 2025 je večji vietnamski dobavitelj blagovne znamke fotoaparatov priletel zaradi končnega prevzema njihovega novega spletnega stroja za spajkanje s selektivnimi valovi. Naši inženirji so naložili svoje dejanske proizvodne plošče, izvajali cikle s polno hitrostjo, medtem ko je stranka v živo spremljala oblikovanje popolnih spojev THT na CCD-ju, nato pa so svojo ekipo dva dni usposabljali o programiranju, dnevnem vzdrževanju in odpravljanju težav. Tisti dan, ko je zaboj prispel, so pustili 100-odstotno pripravljenost za doseganje količine – še en primer pravega globalnega partnerstva IKT.
| Strokovne storitve in usposabljanje
Od integracije linije in zagona do doživljenjske podpore in nadgradenj, pokrijemo vas po vsem svetu. Dvajset višjih inženirjev in lokalne ekipe v 72 državah zagotavljajo usposabljanje na kraju samem ali na daljavo, kadar koli ga potrebujete. Skladišča rezervnih delov na treh celinah in prave telefonske številke, ki delujejo 24 ur na dan, vse dni v tednu, desetletja zagotavljajo vaš sistem selektivnega spajkanja v najvišjem času delovanja.
| Pohvale strank
Stranke nam vedno znova govorijo, da so naši inženirji potrpežljivi, ostri in jim resnično mar za njihov uspeh. Všeč jim je vrhunska natančnost pretoka, kot skala stabilen val in to, kako hitro se spletni stroj za spajkanje s selektivnimi valovi povrne z večjimi izkoristki in brez predelave. Izvozni zaboji prispejo brezhibno, oddaljeni popravki v istem dnevu pa so kupce, ki kupujejo prvič, spremenili v partnerje za vse življenje po vsem svetu.
| Industrijski certifikati
Vsak spletni stroj za spajkanje s selektivnimi valovi ima varnostni certifikat CE, skladnost z RoHS, sistem kakovosti ISO9001 in več patentov za brizgalne ventile, črpalke in lasersko kalibracijo. Te globalno zaupanja vredne oznake dokazujejo, da dobivate varno, zeleno in na terenu preverjeno tehnologijo, na katero se lahko zanesete kjer koli.
| O IKT podjetju in tovarni
Od leta 2012 smo zrasli v 12.000 m² velik najsodobnejši kampus z 89 člani ekipe, 20 predanimi inženirji in 8 globalnimi podružnicami. Vse – raziskave in razvoj, izdelava, montaža in preizkušanje vžiga – se dogaja znotraj podjetja. Oskrbujemo več kot 1600 tovarn v 72 državah s popolnimi rešitvami SMT in THT na ključ, vsak spletni stroj za spajkanje s selektivnimi valovi pa je podprt s strogimi pregledi in dokazanimi sistemi kakovosti.
