Lansirajte Assembled Line Smt Machine za poceni PCBA izhod.
a. Vnaprej konfigurirane povezave postaj.
b. Komponente z ustvarjeno vrednostjo.
c. 3-dnevni začetek Plug-and-play.
d. 18Kw/H varčno delovanje.
e. Lokaliziran rezervni inventar.
f. 7-15 dnevni prenos spretnosti.
g. Prilagojena montažna linija PCBA.
Montažna linija PCB
I.C.T
| Količina: | |
|---|---|
| Assembled Line Smt Machine Essentials
IKT dobavlja že pripravljene sestavljene linije Smt Machine, ki jih podpirajo tri lastne tovarne. Z več kot 22 leti v SMT/DIP združujemo načrtovanje tovarne, risbe tlorisov, ocene dela in modele ROI. Možnosti polavtomatskih ali popolnoma samodejnih montažnih linij PCBA uporabljajo preizkušene tiskalnike, posipnike, pečice in AOI. En operater na izmeno zadostuje. 18 kW/H ohranja nizke račune. Ponujamo LED, TV, telefon, EMS po vsem svetu. 3-dnevna namestitev zajema nastavitev zraka, moči in izpušnih plinov. 7-15 dni usposabljanja za programiranje in vzdrževanje. Globalna storitev obsega 15+ let. Stroškovno učinkovita proizvodna linija SMD ustreza ozkim proračunom brez izgube kakovosti.
| Značilnost

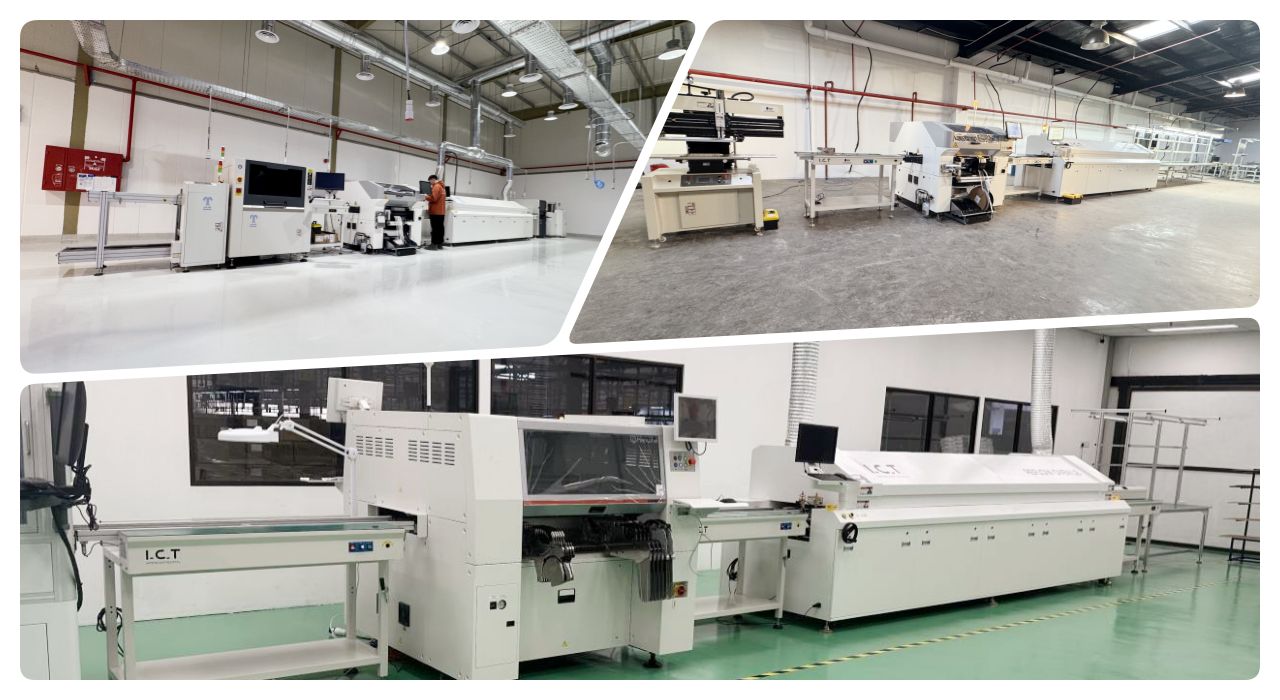

Postaja Flow na ključ
Sestavljeni linijski Smt stroj prispe vnaprej povezan za takojšnjo proizvodnjo. Nakladalnik podaja deske v samodejni čistilec. Tiskalnik nanaša pasto preko vizualno vodenih otiralnikov. Placer montira SMD z optimizirano hitrostjo. Reflow spoji z večconsko natančnostjo. AOI preverja sklepe. Razkladalnik razvršča OK/NG. Ta stroškovno učinkovita proizvodna linija SMD skrajša čas nastavitve za 70 %. Obdeluje plošče 100-1200 mm.
Tehnologija namestitve SMD
Kompaktni tiskalnik v Assembled Line Smt Machine samodejno poravna šablono. Dvojna vodila podpirajo hitro menjavo. Težave z zgodnjim lepljenjem 2D inšpekcijskih zastavic. Podpira poceni materiale brez svinca. Idealno za startupe PCBA Montažne linije.
Učinkovitost pečice Reflow
Reflow pečica uporablja verižni transporter s stabilnostjo ±0,3°C. Neodvisni zgornji/spodnji grelci. Hitro ohlajanje preprečuje zvijanje. Shranjuje 50 receptov. 18Kw/H prek pametne izolacije. Ustreza visoko mešanemu sestavljenemu linijskemu stroju Smt.
Pregled in testiranje
AOI skenira v vrstičnem tempu z barvnimi kamerami. Zazna premike, odvečno spajkanje. Povezave do placera za samodejni zamik. Podatkovna nadzorna plošča sledi DPMO. Jedro do stroškovno učinkovite zanesljivosti proizvodne linije SMD.
Možnosti prilagodljive linije
Zaženite polavtomatsko montažno linijo PCBA, module dodajte pozneje. Risbe rezervirajo prostor za SPI ali medpomnilnik. Modeli dela kažejo 50-odstotno zmanjšanje števila zaposlenih.
| Specifikacija
| Kategorija | Projekti | Podrobnosti |
|---|---|---|
| Zahteve glede tovarniške postavitve | Tovarniška postavitev zračnega tokokroga | Uporabite tovarniški vir zraka ali ločen stroj na stisnjen zrak brez olja. Tlak mora biti večji od 7 kg/cm². |
| Tovarniška električna postavitev | Enofazni AC220 (220±10%, 50/60Hz) Trifazni AC 380V (380±10%, 50/60Hz) | |
| Tovarniška postavitev izpušnih plinov | Najmanjši pretok izpušnega kanala je 500 kubičnih čevljev na minuto (14,15 m³/min). | |
| Postavitev tovarniške razsvetljave | Idealna osvetlitev v tovarni je 800~1200LUX, vsaj ne manj kot 300LUX. | |
| Postavitev tovarniške temperature | Temperatura okolja v proizvodni delavnici je 23±3°C, običajno 17~28°C, relativna vlažnost pa 45%~70%RH. | |
| Priprava materiala | Seznam BOM | Navedite vse dele in količine, potrebne za montažo proizvodne linije PCBA. |
| Datoteka CAD | Digitalna oblikovalska datoteka za načrtovanje postavitve tiskanega vezja in nastavitev stroja. | |
| Datoteka Gerber | Standardna datoteka za izdelavo PCB in tiskanje šablone. | |
| Spajkalna pasta | Material, nanesen na blazinice pred vstavljanjem komponent v tiskalnik. | |
| Komponentni materiali SMD | Deli za površinsko montažo, kot so čipi in upori za namestitev. | |
| Industrijski alkohol | Uporablja se za čiščenje plošč in šablon med postopkom namestitve. | |
| Spojni pas | Trak za povezovanje navijalnih kolutov brez ustavljanja vrvice. | |
| Šablona | Kovinska plošča z luknjami za natančno tiskanje spajkalne paste. |

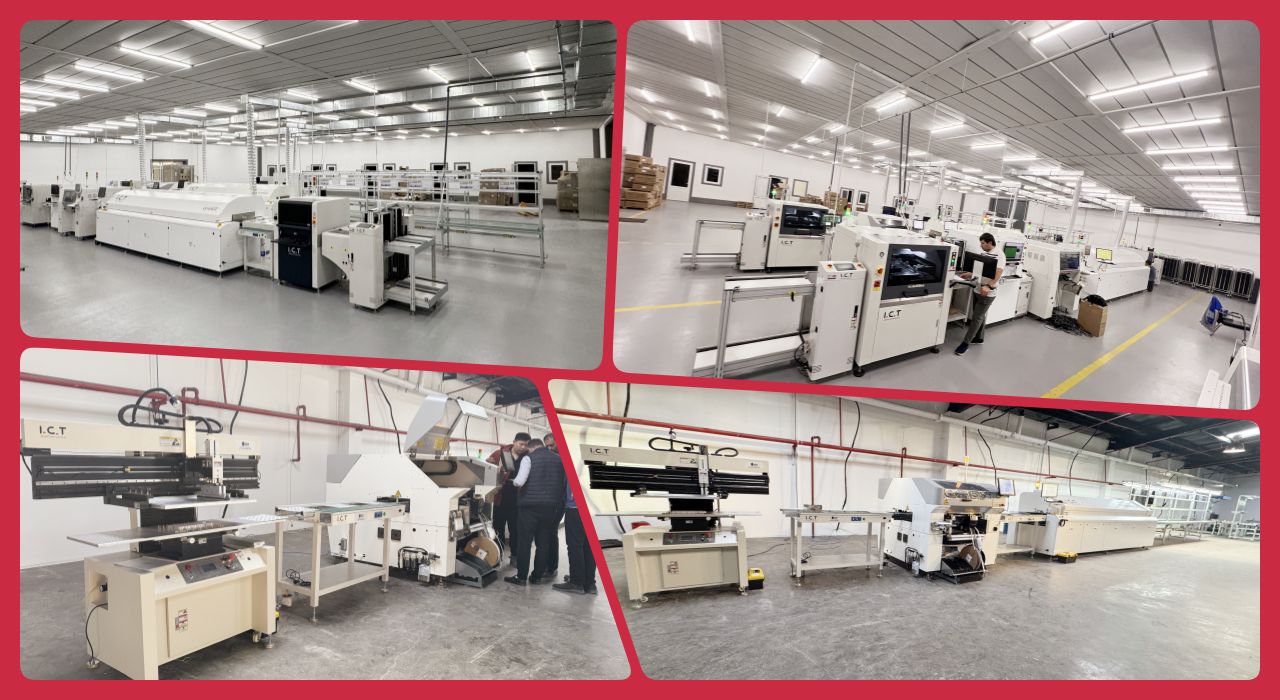

| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB usmerjevalni stroj | Izrežite PCBA v končni izdelek |
| Video o uspehu stranke
Odjemalec EMS je uvedel naš sestavljeni linijski SMT stroj za telefonske plošče. Video zajame cikel od nakladalnika do razkladalnika pod 5 minutami. Izpostavljajo 3-dnevni zagon in delovanje pri enem operaterju. Donos je prvi mesec dosegel 99,5 %. Montažna linija PCBA se je povrnila v 8 mesecih. Stroškovno učinkovita proizvodna linija SMD je presegla ciljne količine.
| Storitve in podpora pri usposabljanju
ICT upravlja Assembled Line Smt Machine od ponudbe do let vnaprej. 3-dnevna prilagoditev na kraju samem in poskusni zagon. 7-15 dnevni kurikulum: programska oprema, dnevni pregledi, manjši popravki. Deli pošiljajo iz 8 svetovnih skladišč. 15-letna delovna doba. Brezplačna daljinska diagnostika.

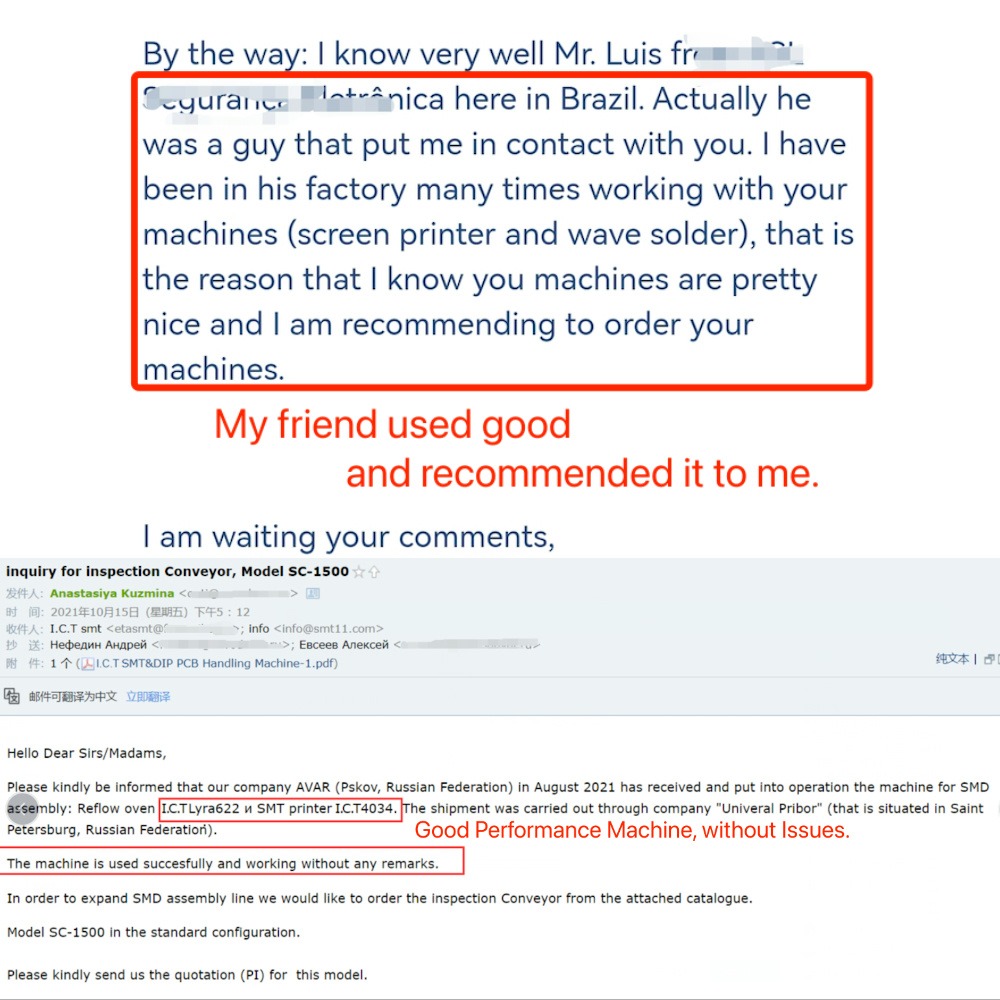

| Izjave strank
Uporabniki opozarjajo na pošiljanje brez poškodb za Assembled Line Smt Machine. Inženirji rešujejo težave v manj kot 6 urah v tujini. Montažna linija PCBA deluje v 22-urnih izmenah. Stroškovno učinkovita proizvodna linija SMD prihrani 30 % v primerjavi s konkurenti.
| Certifikati in standardi
CE za varnost. RoHS preverjanje materiala. Revizija procesa ISO9001. Patenti za tehnologijo povezav. Podpira zaupanja vreden Assembled Line Smt Machine.
| O IKT podjetju in tovarni
Tri tovarne skupaj obsegajo 12000 m². 89 zaposlenih, 20 inženirjev. 25 let služi 1600 strankam v 72 državah. Interne raziskave in razvoj izdelujejo montažno linijo PCBA po meri. Večtočkovni QC od vhoda do pakiranja. Globalni centri, skladišča, poslovalnice. Cilj: središče elektronike navzkrižne vrednosti.
