IKT-L10
I.C.T
| Količina: | |
|---|---|

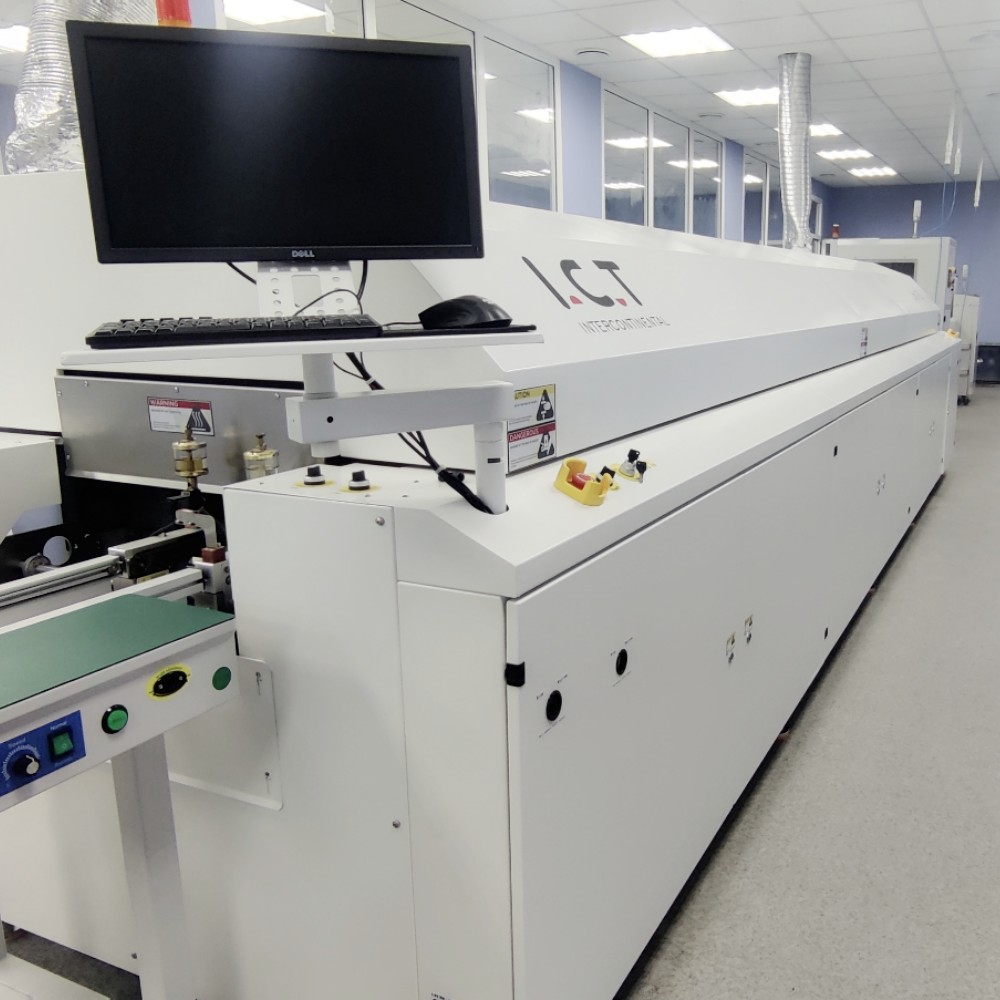

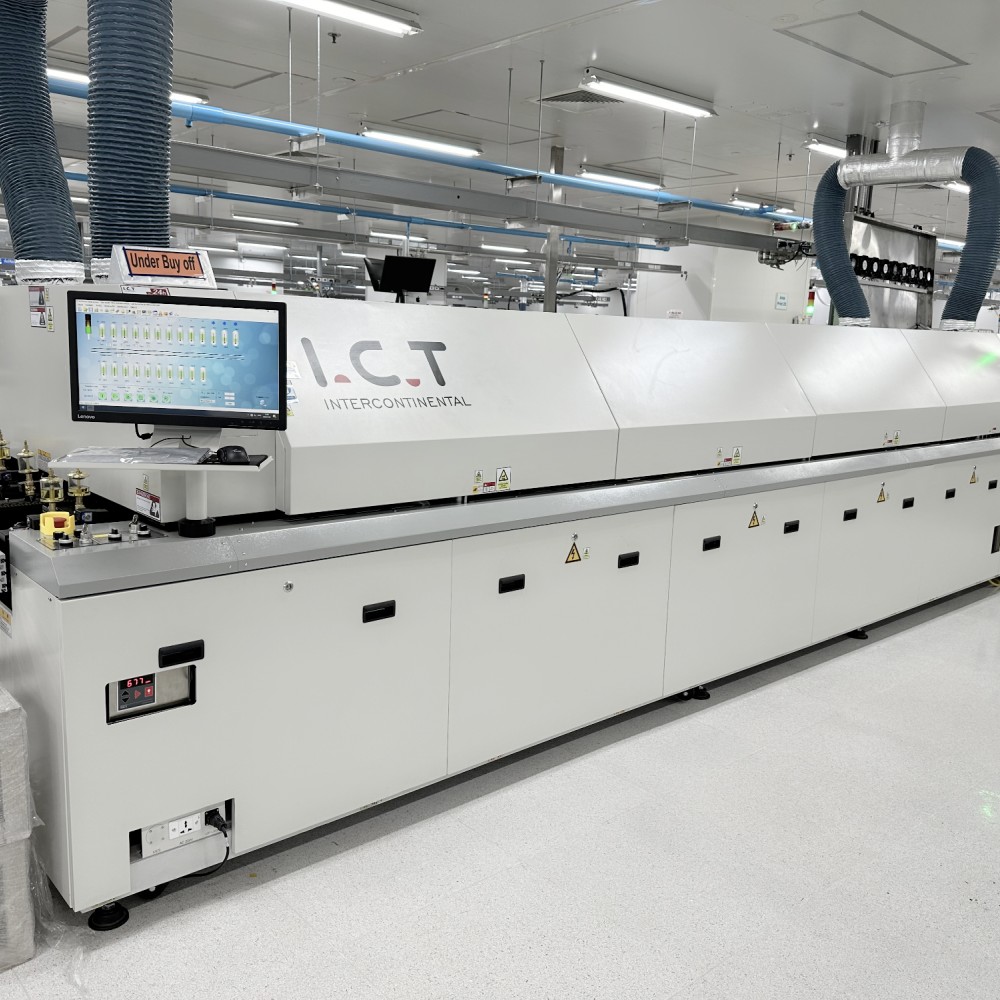

| Vrhunska peč za reflow SMD PCB
Serija Lyra se odlikuje po tehnologiji SMD PCB Reflow Oven za linije SMT. Odlikuje ga nov dizajn za vrhunsko ogrevanje in natančen nadzor. PLC Siemens ohranja temperaturo znotraj 0,7 °C za več kot 99,99 % stabilnost. Napredni moduli optimizirajo razmik con za enakomerno toploto in ponovljivost. Vmesnik Windows podpira preklop med kitajskim in angleškim jezikom, zaščito z geslom, dnevnike delovanja, analizo krivulje, virtualno simulacijo, diagnozo napak, spremljanje v realnem času in samodejno shranjevanje dokumentov. Dinamični prikaz transportne table pomaga pri pregledu. Hladilno območje hitro prilagaja naklone različnim potrebam. Zaščita pred previsoko temperaturo tretje osebe zagotavlja varno uporabo. Ustreza standardom CE, CCC, UL. Inverterski motorji krmilijo vroč zrak za spajkanje brez svinca v pečici za reflow zapisovalnika temperaturnih podatkov. Ničelni vir plina z motoriziranim pokrovom in varnostno palico povečuje varnost. Uvoženi deli zmanjšajo stroške vzdrževanja. Izbirni sistem pretoka ohranja komoro čisto. Natančnost transportnega traku zaprte zanke ±2 mm/min. Centralna podpora, dvojni prenos, zunanje vodno hlajenje po izbiri. Ta peč za reflow SMD PCB zanesljivo upravlja različne procese.
| Značilnost
SMD PCB Reflow Oven integrira PC in Siemens PLC za natančnost 0,7 °C. To doseže 99,99 % stabilnost za preprečevanje napak pri spajkanju na SMD delih. Sistem beleži vse operacije, meri in analizira temperaturne krivulje, virtualno simulira procese, samodejno diagnosticira napake, spremlja v realnem času, generira dokumente in dinamično prikazuje gibanje plošče. Dvojezični vmesnik poenostavlja uporabo za globalne ekipe. Varne nastavitve gesel. Samodiagnoza opozori na zgodnje težave. Idealno za recepte brez svinca z doslednimi serijami. Zmanjša predelavo in poveča izkoristek pri velikih nakladah. Uporabniki zaupajo ponovljivim rezultatom. Zapisovalnik temperaturnih podatkov, funkcija pečice za reflow beleži podatke natančno za preverjanje kakovosti. Dodatni alarmi, kot so napake grelnika, dodajo zaščito. Z lahkoto se prilagaja kompleksnim ploščam.
Učinkovit ogrevalni sistem
Vrhunski moduli v SMD PCB Reflow Oven oblikujejo optimalne conske intervale. To zagotavlja enotno temperaturo in visoko ponovljivost za SMD spajkanje. Podpira različne metode brez svinca. Inverterski motorji neodvisno prilagajajo frekvence, da se ujemajo s procesi. Notranja in zunanja ločitev podaljša življenjsko dobo stroja. Zatesnjeno ohišje zmanjšuje odprtine za boljše delovanje. Dušikova možnost reciklira plin na vstopu in izstopu, kar zmanjša porabo in raven kisika. V celoti pokriva območja predgretja, spajkanja in hlajenja. Kondenzator zagotavlja čisto cirkulacijo. Skladen s standardoma IPC-7530 in JEDEC J-STD-020C. Energijsko učinkovita zasnova prihrani stroške. Tesnila ohranjajo stabilnost skozi leta. Peč za reflow zapisovalnika temperaturnih podatkov natančno sledi toplotnim profilom. Na tiskanem vezju ni vročih ali hladnih točk.
Krmiljenje z zaprto zanko v SMD PCB Reflow Oven zagotavlja natančnost hitrosti ±2 mm/min. PCB se premikajo gladko brez sunkov. Centralna podpora in dvojni prenos zagotavljata stabilnost. Možnost zunanjega vodnega hlajenja izboljša zmogljivost. Brez vira plina poenostavi nastavitev. Motoriziran pokrov z varnostno palico preprečuje nesreče. Uvožene komponente delujejo tiho in vzdržljivo. Dostop brez orodja skrajša izpade. Opomniki za vzdrževanje in varčni način varčujejo z energijo. Dinamični transportni zaslon spremlja tok. Obvlada dolge izmene in različne velikosti plošč. Izboljša učinkovitost linije in zmanjša napake. Ta peč za reflow SMD PCB se brezhibno vključi v proizvodnjo. Dvojni pasovi preprečujejo neporavnanost za natančno postavitev SMD.
| Specifikacija pečice SMT Reflow
Model | L8 | L10 |
Dimenzija (D*Š*V) mm | 5000x1300x1530 | 5800x1300x1530 |
Teža | Pribl. 2100KG | Pribl. 2315 KG |
Število ogrevalnih con | Gor8/spodaj8 | Zgoraj 10/Spodaj 10 |
Dolžina ogrevalnih con | 3110 mm | 3892 mm |
Prilagoditev širine tirnice | Ročna nastavitev (možnost: samodejno) | |
Volumen izpušnih plinov | 10M3/min*2 Izpušni plini | |
Kontrolni sistem | PLC+računalnik | |
Metoda nadzora temperature | PID + SSR | |
Agent za prenos | Verižica + Mrežica | |
Zahtevana električna oskrba | 5-žilni sistem 3P, N, PE 380 VAC ± 5%, 50 Hz. Druge napetosti po naročilu | |
Moč za ogrevanje | 64KW | 80KW |
Poraba energije | 10KW | 12KW |
Čas ogrevanja | Približno 25 minut | |
Temp. Območje nastavitve | Sobna temperatura-- 300°C | |
Višina transporterja | 900+/-20 mm | |
Razpon hitrosti tekočega traku | 300 ~ 2000 mm/mi | |
Fiksna stran tirnice | Sprednji fiksni (Možnost: zadnji fiksni) | |
Metoda hlajenja | Motor s prisilnim dovodom zraka in ventilator (standardno) | |

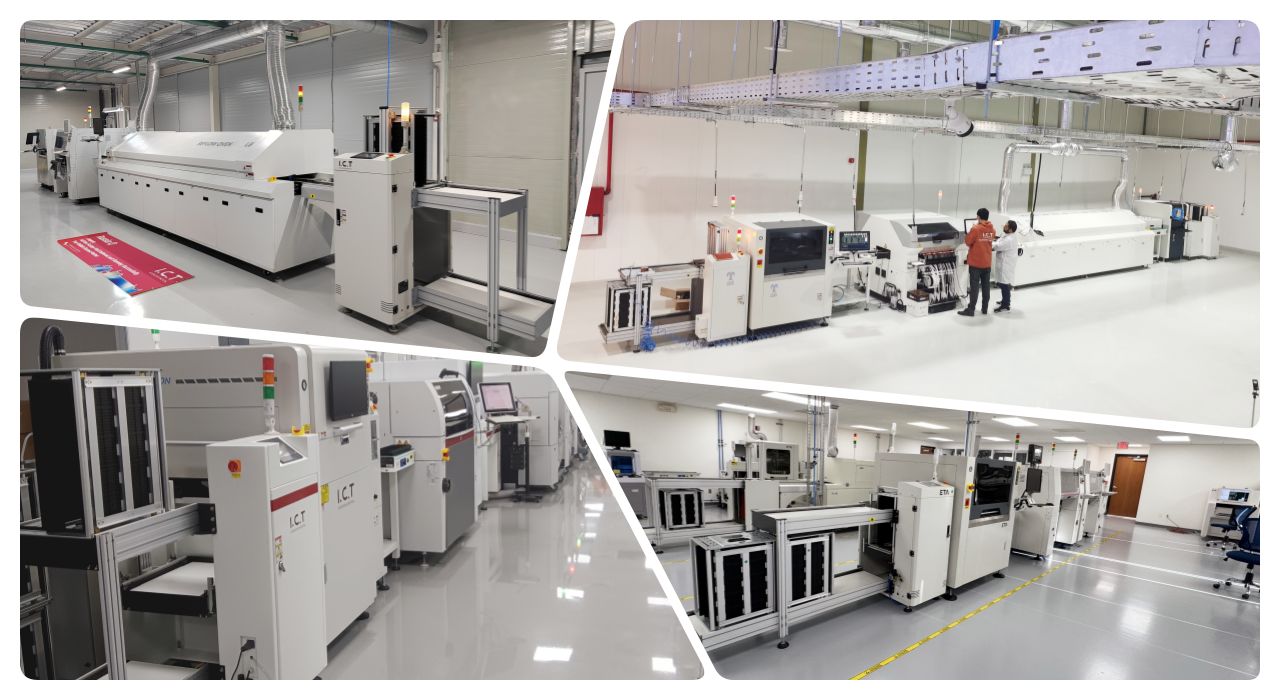

| Seznam linijske opreme SMT
Naša visokokakovostna proizvodna linija PCBA vključuje napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Video o uspehu stranke
Naša uzbekistanska stranka je obiskala tovarno IKT, da bi pregledala celotno nabavo proizvodne linije SMT. Pregledali so reflow pečico L10, ki je po natančnosti podobna naši pečici za reflow SMD PCB. Oprema je vključevala DECAN S1 pick-and-place, tiskalnik 5151, AOI AI-5146, nakladalnik NG/OK, montažno linijo za trak, mešalnik spajkalne paste in hladilno omarico. Pohvalili so enotno kakovost spajkanja SMD komponent. Stroji so delovali gladko in brez prekinitev. Naša ekipa je zagotovila strokovno vodenje in predstavitve na kraju samem. Naročnik je potrdil zanesljive in visoko zmogljive rešitve IKT. Obisk je ustvaril močno zaupanje za prihodnje projekte. SMD PCB Reflow Oven je navdušil z doslednimi rezultati in enostavno integracijo.
| Strokovno usposabljanje in podpora
ICT ponuja popolno storitev za SMD PCB Reflow Oven od namestitve do tekočega vzdrževanja. Usposabljanje na kraju samem zajema delovanje, odpravljanje težav in varnost operaterjev. Inženirji se hitro odzovejo na daljavo ali z obiskom. Optimizacija procesov se prilagaja proizvodnim spremembam. Rezervni deli so hitro dostavljeni po vsem svetu. Globalni centri zagotavljajo lokalno podporo. Nadgradnje vključujejo nove funkcije. Celotni priročniki, videi in dokumenti pomagajo pri učenju. Storitveni načrti ustrezajo vsem potrebam. Zagotavlja nič izpadov. Gradi uporabniške veščine za učinkovite teke. Podatki o peči za reflow zapisovalnika temperaturnih podatkov pomagajo pri preverjanju profilov. Redne revizije preprečujejo težave. Partnerji rastejo z nami dolgoročno.
| Pohvale strank
Stranke hvalijo inženirje IKT za hitre, strokovne popravke med namestitvijo in zagonom. SMD PCB Reflow Oven si zasluži visoke ocene za zanesljivo delovanje in malo napak. Varno pakiranje ščiti opremo pri globalnem pošiljanju. Hitri odgovori na vprašanja gradijo močno zaupanje. Vodenje na kraju samem poenostavi namestitev. Kakovost ostaja stabilna skozi leta. Uporabniki obožujejo enake rezultate spajkanja v vsaki seriji. Na splošno storitve in oprema presegata pričakovanja.
| Naš certifikat
SMD PCB Reflow Oven ima certifikate CE, RoHS, ISO9001 za varnost in okolju prijaznost. Patenti ščitijo ključne inovacije. V celoti izpolnjuje zahteve CCC, UL. Več testov preveri vsako enoto. Zagotavlja zanesljivo, zeleno delovanje po vsem svetu.
| O IKT in naši tovarni
ICT upravlja lastne raziskave in razvoj ter proizvodnjo v 12000 m² velikem objektu. 89 zaposlenih vključuje 20 inženirjev. Hitra rast od leta 2012. Oskrbuje več kot 1600 strank v 72 državah. Stroge kontrole na vsakem koraku. Celoten sistem kakovosti nadzoruje izhod. Podpira celotne SMT linije s SMD PCB Reflow Oven. Zagotavlja rešitve na enem mestu po vsem svetu.
