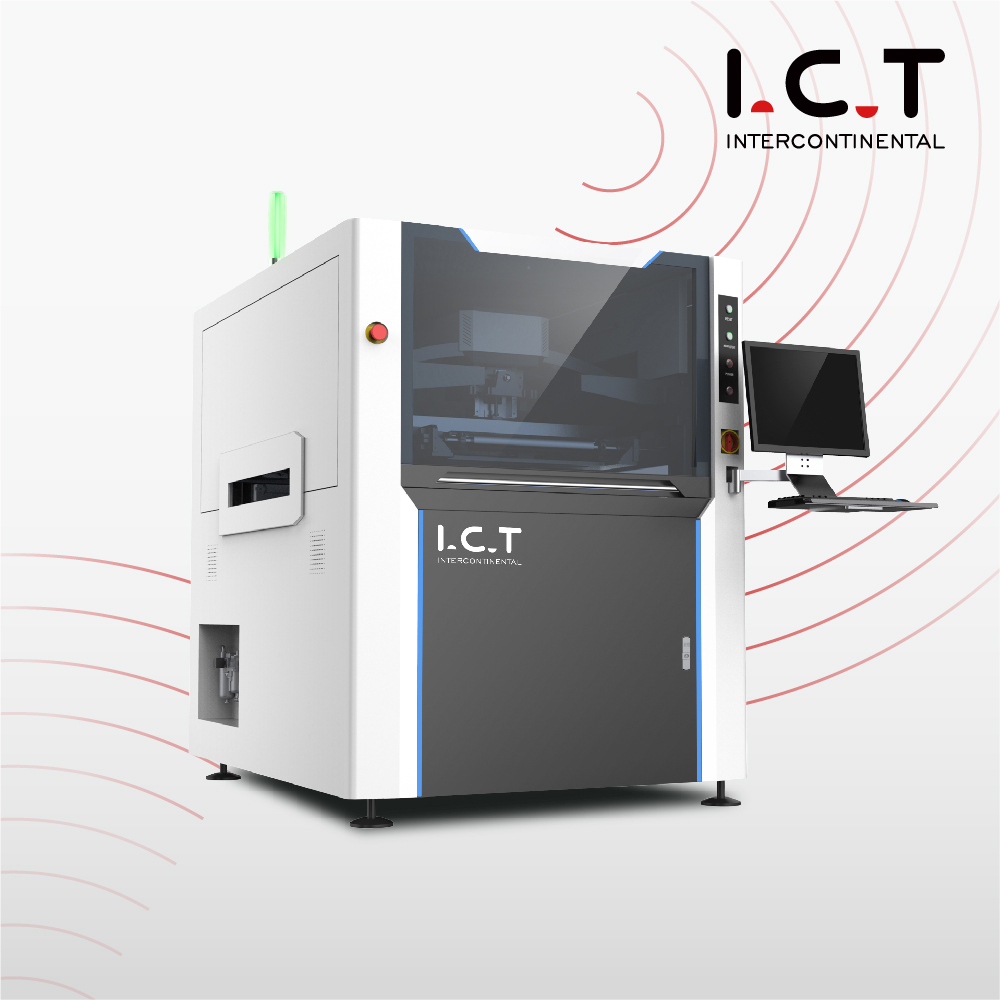

| Visoko natančen tiskalnik s šablonami za spajkalno pasto SMT
Za vedno končajte predelave in izpade. Tiskalnik šablon s spajkalno pasto ICT-6534 SMT zagotavlja natančnost ±0,025 mm na ploščicah 0201 v manj kot 7 sekundah. Ta visoko natančen tiskarski stroj samodejno obdeluje tiskana vezja velikosti 50 × 50 mm do 650 × 340 mm. Motorji Panasonic + nemška vodila Rexroth dosegajo največji čas delovanja. Vgrajeni 2D pregled takoj ustavi napake. Sesanje se konča v 8 sekundah. Menjava izdelka se izvede v 4 minutah brez orodja.
| Značilnost
Viseča glava ločnega mostu popolnoma odpravi vibracije. Dvojni motorji Panasonic v realnem času prilagodijo pritisk znotraj 0,1 kg. Sistem povratne informacije o tlaku odstrani premostitve na komponentah 0201. Tiskalnik šablon s spajkalno pasto SMT ohranja enako količino paste od prve do zadnje plošče.
1500 mm/s pasovi s senzorji proti trčenju 0,2 s. Vakuumske sponke pritrjujejo 0,4 mm ultra tanke PCB brez upogibanja. Sprememba smeri LR/RL traja le 30 sekund. Tiskalnik Stencil s spajkalno pasto SMT nemoteno deluje vso izmeno.
Izbira suho/mokro/vakuumsko z enim klikom. Spray top-to-bottom zmanjša porabo alkohola za 60 %. Zmogljiv vakuum počisti 0,1 mm odprtine v 8 sekundah. Vgrajen števec prihrani potrošni material. Popolnoma samodejni tiskalnik SMT s spajkalno pasto Stencil ne potrebuje ročnega brisanja.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
Pregleduje celovitost notranjih spajkalnih spojev in odkriva skrite napake. | |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB stroj za rezanje | Izrežite PCBA v končni izdelek |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| Študija primera uspeha stranke
Tovarna LED v Tadžikistanu je namestila dve liniji SMT, eno DIP, eno prevleko, eno lepilo in eno linijo za sestavljanje žarnic. Razkladanje žerjava, 3-dnevna nastavitev in praktično usposabljanje so bili odlično zaključeni. Tiskalnik Stencil s spajkalno pasto SMT je že od prvega dne zagotavljal popoln izkoristek pri prvem prehodu. Mesečna proizvodnja se je znatno povečala brez premostitvenih težav. Tovarna je hitro dosegla prelom.
| Globalna podpora za storitve in usposabljanje
Odziv na kraju samem v 48 urah v 72 državah. Osem čezmorskih skladišč odpremi rezervne dele še isti dan – brez zamude pri carini. Diagnoza na daljavo odpravi večino napak v 30 minutah. Vključene brezplačne doživljenjske posodobitve programske opreme. Operaterji obvladajo SMT tiskalnik s spajkalno pasto Stencil v 2 urah. Letni vadbeni kamp na Kitajskem zajema potovanja za dve osebi. Na tisoče tovarn uživa brez dolgih zaustavitev s podporo IKT.
| Mnenja strank
Stranke zelo hvalijo inženirje IKT za izjemno hiter odziv in strokovno storitev na kraju samem, ki zagotavlja neprekinjeno delovanje linij. Tovarne obožujejo kot kamen trdno leseno+jekleno embalažo, ki ščiti vsak tiskalnik SMT s spajkalno pasto Stencil med dolgim pomorskim prevozom. Operaterji cenijo preprost program usposabljanja, s katerim novi delavci hitro in samozavestno tiskajo popolne plošče. Vodje proizvodnje cenijo zanesljivo delovanje in enostavno vzdrževanje, ki popolnoma odpravi nepričakovane zaustavitve. Globalni partnerji dajejo najboljše ocene naši 24-urni oddaljeni podpori in dostavi nadomestnih delov še isti dan. Vsak kupec prepozna izjemno vzdržljivost in dosledno visoko natančnost, zaradi katerih je ICT njihov dolgoročni zaupanja vreden partner.
| Certifikati in standardi
Vsak tiskalnik SMT spajkalne paste Stencil ima CE, RoHS, ISO9001 in 50+ patentov za izume. Neodvisni laboratorij CeTaQ potrjuje natančnost ponovitve ±0,01 mm na vseh enotah. 48-urno 100-odstotno pregorevanje obremenitve odpravi okvare dojenčka. SPI CPK ostaja odličen na ploščicah 0201 na tisočih strojih. Popolna poročila tretjih oseb so poslana z vsako enoto – nič zavrnitev na carini po vsem svetu
| O podjetju ICT in naši tovarni
Ustanovljena leta 2012, 89 inženirjev upravlja 12.000 m² lastne tovarne. Popolna sledljivost načrtovanje-proizvodnja-test na vsakem stroju. Več kot 1600 strank v 72 državah uporablja linije 24/7. Osem globalnih skladišč + lokalne ekipe odpravijo dodatne zamude. IKT zagotavlja popolne tovarne SMT od 0 do 1 brez tveganja.
