ICT-P3
I.C.T
| Količina: | |
|---|---|

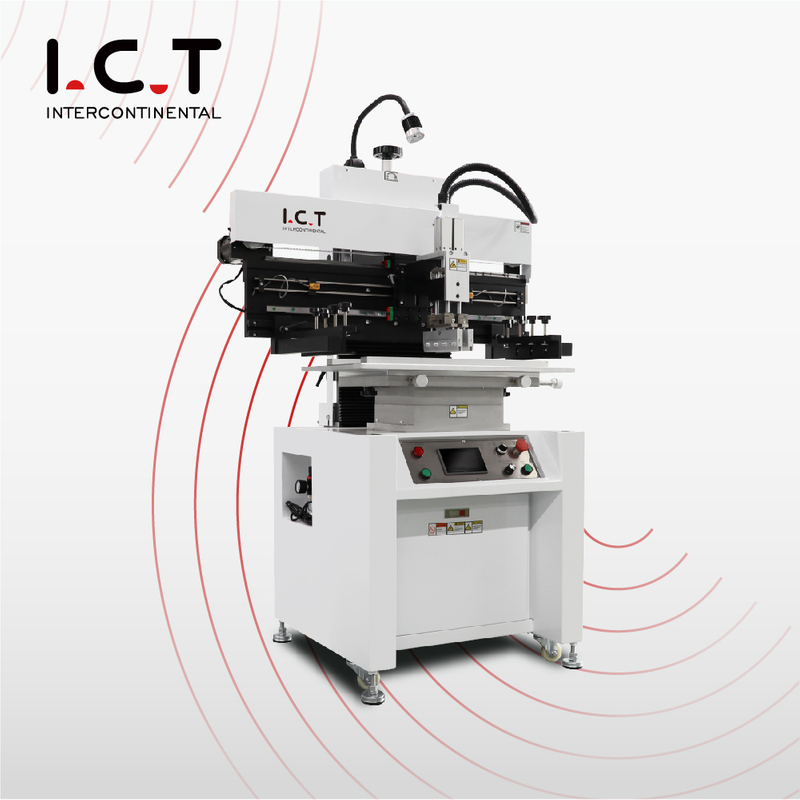

| Zanesljiv polavtomatski tiskalnik šablon za SMT proizvodnjo
Polavtomatski tiskalnik SMT postavlja polavtomatski tiskalnik šablon na sprednjo stran linije SMT. Tajvanski TBI vodilni načini in hitrost pogona koračnega motorja SANYO se ujemajo, da ostane pasta stabilna v montažnih linijah PCB. Otiral za vzmetenje in natančen merilnik postavljata enakomerne plasti, da ni mostov do monterjev. Modularna miza z napravo za poravnavo drži enojne ali dvojne PCB 0,2–6 mm in priključke SMEMA za neposreden prehod do postavitev. Prijazen angleški MMI uči polavtomatsko sinhronizacijo linije UPH. 200 W in 8-sekundni cikli pomagajo polavtomatskemu tiskalniku s šablonami SMT podpirati senzor ali proizvodne linije LED SMT z nizko energijo.
| Značilnost
Nastavitev zatiča in podpornega bloka omogoča prilagodljiv položaj za različne enostranske in dvostranske tiskana vezja v proizvodnih linijah SMT. Uvoženi koračni motor in tajvanska natančna vodilna tirnica dodata pasto za spajkanje in fleksibilno nastavitev senzorja omejitve delovanja čiščenja za zmanjšanje transportnih potovanj. Zaradi tega je polavtomatski tiskalnik s šablonami preprost za pretvorbo in natančno popravilo v montažnih linijah tiskanih vezij, da se prepreči premikanje paste, ki vpliva na natančnost vložka.
Struktura otiralnika z neposrednim povezovanjem z dvema visoko natančnima cilindroma zagotavlja natančen in stabilen pritisk na dvojna drsna vodila za enakomerno prelivanje paste. Delovanje z zaslonom na dotik v angleščini MMI ima vmesnik za učenje in navigacijsko funkcijo za ročno polavtomatsko in popolnoma samodejno. Glavni krmilni deli uporabljajo uvožene visokokakovostne blagovne znamke, da zagotovijo stabilnost in delovanje tiskalnika v linijah SMT. Naprava za samodejno tiskanje in poravnavo za ploščo PCB in okvir ohranja visoko kakovost z manj predelave v montažnih linijah PCB.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Natančnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Velikost PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Velikost platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Velikost šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debelina PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Postavitev šablone | Ročno | Ročno | Ročno | Ročno |
| Čas cikla | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Poraba energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Zračni tlak | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Hitrost strgala | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Teža | 280 kg | 300 kg | 356 kg | 430 kg |
| Dolžina strgala | 250 mm | 250 mm | 250 mm | 250 mm |
| Višina ploščadi | 950 mm | 950 mm | 950 mm | 950 mm |
| Možnost: Posebno velikost lahko prilagodite | ||||
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
Pregleduje celovitost notranjih spajkalnih spojev in odkriva skrite napake. | |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB stroj za rezanje | Izrežite PCBA v končni izdelek |
| Oprema za sledljivost | Zapisuje in sledi proizvodnim podatkom: stroj za lasersko označevanje/ nastavek za nalepke /brizgalni tiskalnik |
| Študija primera uspeha stranke – tovarna LED v Savdski Arabiji
Stranka iz Savdske Arabije je izbrala celotno linijo SMT podjetja ICT, ki vključuje polavtomatski tiskalnik šablon, nastavek JUKI RS-1R in pečico L8 za LED svetilke. Naši inženirji so odpotovali v tujino v tovarno v Riadu, tiskalnik povezali s tekočimi trakovi SMEMA, kalibrirali pasto na 300 mm ploščah in izvedli sedem dni praktičnega usposabljanja o pretoku in prilagoditvah v liniji. Montažna linija tiskanih vezij je takoj dosegla polno zmogljivost z natančno postavitvijo podajanja paste in nič zgodnjih težav pri spajkanju. Stranka je pohvalila integracijo v tujino, robustne zaboje in osredotočena navodila, ki so hitro aktivirala celotno proizvodno linijo SMT.
| Globalna podpora za storitve in usposabljanje
IKT zagotavlja popolno podporo proizvodnim linijam SMT: brezplačne zasnove SMEMA, 48-urne simulacije pred odpremo, priklop na kraju samem, 7-10-dnevne operaterske seje, enoletne komponente, stalno oddaljeno diagnostiko prek aplikacij ali videa in občasne optimizacije linije. Naših 20 inženirjev pokriva 72 držav s 4-urnimi začetnimi odzivi in 24-urno nujno pomočjo. Vsak polavtomatski tiskalnik s šablonami je podvržen razširjenim linijskim preizkusom in popolnemu preverjanju v naši 12.000 m² veliki tovarni ISO9001. Kupci si zagotovijo učinkovite montažne linije PCB, hitrejše povračilo in odnose, ki skupaj napredujejo.
| Mnenja strank
Več kot 1600 proizvodnih linij SMT v 72 državah je odvisnih od IKT. Cenijo natančne diagrame za kompaktne postavitve, robustne izvozne kovčke za nepoškodovane prihode, temeljito usposabljanje, ki povečuje strokovnost linije, hitre rešitve, ki zmanjšujejo prekinitve in redna ocenjevanja, ki povečujejo učinkovitost za 16 %. Objekti se redno posodabljajo, s poudarkom na minimalnih zavrnitvah, prihrankih pri stroških in tekočih potekih dela kot osnovah za trajno zavezništvo in dosežke.
| Certifikati in standardi
Vsi modeli polavtomatskih šablonskih tiskalnikov imajo CE, RoHS, ISO9001:2015 in patente za izume. Interne laboratorijske simulacije in 100-odstotni pregledi so v skladu z zahtevami EU, ZDA in mednarodnimi zahtevami za montažne linije PCB. Ti potrjujejo odgovorne materiale, varne povezave, dosledno delovanje in podaljšano življenjsko dobo – zagotavljajo popolno zaupanje proizvodnim linijam SMT od aktivacije.
| O podjetju ICT in naši tovarni
ICT je začel delovati leta 2012 in upravlja 12.000 m² velik objekt Dongguan z 89 zaposlenimi in 20 inženirji. Razvijamo, izdelujemo in pregledujemo vse enote prek postopkov ISO9001. Pomagamo več kot 1600 strankam v 72 regijah, naša širitev izhaja iz zanesljive opreme, konkurenčnih cen in vztrajne podpore. Osem svetovnih lokacij in regionalnih skupin ponuja takojšnjo specializirano pomoč.
