LED zaslon SMT Production Line
I.C.T
| Količina: | |
|---|---|
| LED zaslon SMT Production Line
ICT zagotavlja proizvodno linijo SMT LED zaslonov na ključ, ki jo podpirajo tri tovarne v lasti podjetja in več kot 22 let izkušenj SMT v resničnem svetu. Zagotavljamo popolno tovarniško načrtovanje, podrobne načrte, izračune dela in jasne napovedi ROI za proizvajalce LED zaslonov. Naše linije so na voljo v polavtomatskih ali popolnoma samodejnih različicah, vključno z nakladalniki, tiskalniki, hitrimi nalagalniki, pečmi za pretakanje, sistemi AOI in razkladalniki. Potreben je samo en operater na izmeno. Poraba energije ostaja nizka pri 18Kw/H. Oskrbujemo podjetja z LED zasloni po vsem svetu. Namestitev je končana v 3 dneh, zajema zrak, napajanje, izpušne pline, razsvetljavo in okolje 23±0,9 °C. Usposabljanje traja 7-15 dni in vključuje programsko opremo, vzdrževanje, varnost in odpravljanje težav. Naša 15-letna globalna servisna mreža skrbi, da vse deluje gladko. Ta rešitev vse-v-enem hitro postavi vašo tovarno LED-zaslonov, jo enostavno prilagodi in zmanjša tveganje za nova ali rastoča podjetja z dokazano zanesljivostjo in strokovno podporo.
| Podrobne lastnosti izdelka
Nemoten tok avtomatizacije
Proizvodna linija LED Screen SMT povezuje vsak stroj prek inteligentne programske opreme za podatke v realnem času in večje donose na velikih LED ploščah. Nakladalniki obdelujejo plošče z velikim zaslonom. Tiskalniki z natančnostjo kamere nanašajo pasto na čipe LED in gonilnike. Visokohitrostni polagalci odlično namestijo drobne dele 01005. Reflow ohranja temperaturo pri ±0,9 °C za močne spajkalne spoje. AOI preverja kakovost z AI. Razkladalniki razvrščajo dobre in slabe deske. Ta nastavitev poveča izkoristek za več kot 25 % v stroškovno učinkoviti montažni liniji PCB. Deluje za notranje ali zunanje zaslone. Medpomnilniki zagotavljajo gladek pretok, oddaljeni dostop vam omogoča gledanje od koder koli, samodejni recepti se hitro spreminjajo, sledenje pa zajema vsak del za mešanje z manj izpadi in polnimi standardi.
Natančen sistem lepljenja
Tiskalniki na proizvodni liniji LED Screen SMT zaklepajo šablone z mikronsko natančnostjo in prilagajajo okvirje za velikosti zaslona. Hitri preklopi skrajšajo izpade. Samodejno polnjenje in čiščenje ohranjata natise vedno enake. Prilepite 3D inšpekcijske ukrepe za zaustavitev zgodnjih težav. To je ključnega pomena za goste postavitve LED in majhne razdalje. Sistem obravnava številne vrste paste, vključno z nizko temperaturo za občutljive dele. Otiral prilagodi pritisk za enakomerno pokritost na grobih deskah, izboljša kakovost tiskanja, zmanjša količino odpadkov, omogoča hitre spremembe dizajna na novih zaslonih LED s stalnimi rezultati, višjo hitrostjo, manj popravkov in več izpisa na izmeno.
Modul za namestitev komponent
Postavljalci v proizvodni liniji LED Screen SMT uporabljajo tehnologijo JUKI za bliskovito hitro, točkovno namestitev LED čipov na velike plošče. Obdelujejo 01005 do velikih komponent brez ustavljanja. Vision kamere vodijo vsako kapljico za nič napak. Glave z več šobami dosežejo na tisoče postavitev na uro. Podajalniki se samodejno ponovno napolnijo za neprekinjeno delovanje. Programska oprema se prilagaja vrstam zaslona za enostavno nastavitev. To zmanjša napake v zapakiranih nizih LED, poveča hitrost linije, podpira mešane velikosti zaslona v enem zagonu s preprostim preklopom, pametno kalibracijo in zanesljivim ponavljanjem za vsakodnevno proizvodnjo velikih količin LED zaslonov.
Zanesljiv postopek prelivanja
Pečice imajo 12+ območij z neodvisno konvekcijo za enakomerno segrevanje v proizvodni liniji LED Screen SMT. Možnost dušika daje svetle, močne spoje za povezave LED. Profili se samodejno prilagodijo specifikacijam plošče. Hlajenje preprečuje zvijanje velikih zaslonov. Rekuperacija toplote ohranja moč pri 18Kw/H. Zasloni na dotik hranijo na stotine receptov. To je ključnega pomena za zaslone LED, ki zdržijo v težkih pogojih. Transporterji se sinhronizirajo s programsko opremo za popolno hitrost, enostavno prilagajanje, vgrajena preverjanja za preprečevanje postankov pri dolgih vožnjah, varen prenos, podpirajo neprekinjeno visoko zmogljivost in vključujejo načine za varčevanje z energijo.
Pametna orodja za pregledovanje
AOI zajema slike 8K pri polni hitrosti, odkriva napačne položaje ali napake pri spajkanju na zaslonih LED. AI se uči iz proizvodnih podatkov za boljše odkrivanje. Povratne informacije takoj popravijo namestitve. To zmanjša napake v proizvodni liniji SMT LED zaslona. Podrobna poročila pomagajo izboljšati postopek. Samodejni zavrnjeni tekoči trak usmerja slabe plošče brez ustavljanja linije, beleži vse za hitre popravke v mešanih serijah z manj izpadov, popolno sledljivostjo in samodejnimi povzetki.
| Zahteve glede tovarniške postavitve
| Kategorija | Projekti | Podrobnosti |
|---|---|---|
| Zahteve glede tovarniške postavitve | Tovarniška postavitev zračnega tokokroga | Uporabite tovarniški vir zraka ali ločen stroj na stisnjen zrak brez olja. Tlak mora biti večji od 7 kg/cm². |
| Tovarniška električna postavitev | Enofazni AC220 (220±10%, 50/60Hz) Trifazni AC 380V (380±10%, 50/60Hz) | |
| Tovarniška postavitev izpušnih plinov | Najmanjši pretok izpušnega kanala je 500 kubičnih čevljev na minuto (14,15 m³/min). | |
| Postavitev tovarniške razsvetljave | Idealna osvetlitev v tovarni je 800~1200LUX, vsaj ne manj kot 300LUX. | |
| Postavitev tovarniške temperature | Temperatura okolja v proizvodni delavnici je 23±3°C, običajno 17~28°C, relativna vlažnost pa 45%~70%RH. | |
| Priprava materiala | Seznam BOM | Navedite vse dele in količine, potrebne za montažo proizvodne linije PCBA. |
| Datoteka CAD | Digitalna oblikovalska datoteka za načrtovanje postavitve tiskanega vezja in nastavitev stroja. | |
| Datoteka Gerber | Standardna datoteka za izdelavo PCB in tiskanje šablone. | |
| Spajkalna pasta | Material, nanesen na blazinice pred vstavljanjem komponent v tiskalnik. | |
| Komponentni materiali SMD | Deli za površinsko montažo, kot so čipi in upori za namestitev. | |
| Industrijski alkohol | Uporablja se za čiščenje plošč in šablon med postopkom namestitve. | |
| Spojni pas | Trak za povezovanje navijalnih kolutov brez ustavljanja vrvice. | |
| Šablona | Kovinska plošča z luknjami za natančno tiskanje spajkalne paste. |
| Seznam linijske opreme SMT

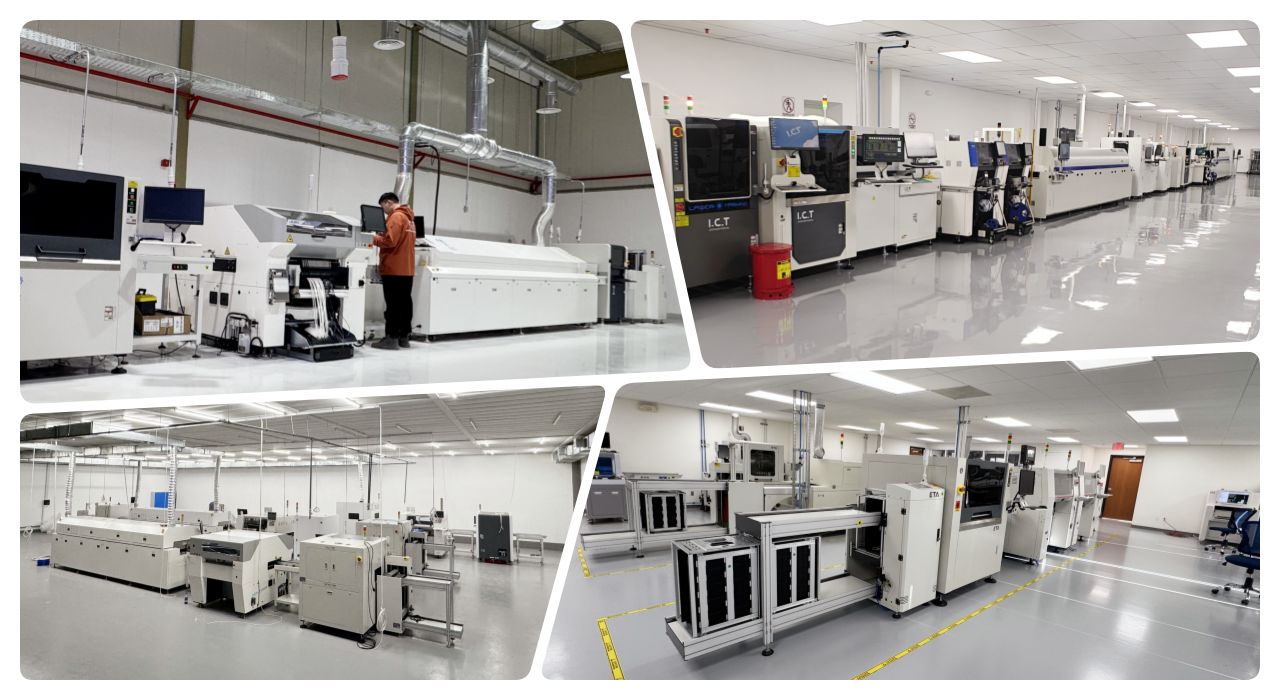

ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| PCB transporter | Transportni trak transportira PCB med proizvodnjo. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj/nastavek za etikete/brizgalni tiskalnik |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB usmerjevalni stroj | Izrežite PCBA v končni izdelek |
| Video o uspehu stranke
Alžirski kupec, ki izdeluje funkcionalne telefone, je obiskal našo tovarno za testiranje sprejemljivosti stroja. Prinesli so preko deset PCB-jev in vse potrebne materiale. Produkcijo v živo smo izvajali tik pred njimi. Povsem samodejni tiskalnik je odlično nanašal pasto. SPI je preveril vsak depozit. RX-8 je postavil majhne dele z veliko hitrostjo. RS-1R je z večjimi opravil z natančnostjo. Podajalnik s pladnjem dobavlja ščite brez premora. Reflow je spajkal vse močno. AOI ni našel nič težav. Ločevalnik 5700 razreže čiste plošče. Celoten tek je bil gladek in hiter. Ta predstavitev je dokazala, kako se ideje proizvodne linije SMT za LED zaslone uporabljajo tudi za telefonske plošče. Stranka je bila navdušena nad hitrostjo, kakovostjo in enostavnim tokom. Odobrili so vse plošče in načrtujejo isto postavitev doma.
| Sistem podpore od konca do konca
IKT zagotavlja popolno podporo za proizvodno linijo SMT LED zaslonov od začetka do konca in naprej. Naša ekipa namesti v 3 dneh s popolnim testiranjem. Inženirji usposabljajo vaše osebje 7-15 dni o strojih in programski opremi. Hitro zagotovimo nasvete za vzdrževanje, nadgradnje in dele. Storitev pokriva svet s 15-letnimi izkušnjami. Vodje hitro rešujejo težave po telefonu ali na kraju samem. Pomočniki poskrbijo, da nič ne zamudite. Sčasoma pomagamo izboljšati linijo za večjo hitrost in manj izpadov. Oddaljena orodja nudijo takojšnjo pomoč. Letni obiski ohranjajo opremo kot novo s svežimi idejami in prilagoditvami.
| Poudarki povratnih informacij uporabnikov
Stranke obožujejo hitro pomoč naših inženirjev v tujini za proizvodno linijo SMT LED zaslonov. Hvalijo stabilno opremo in nizke čase izpadov. Varno pakiranje ščiti stroje med pošiljanjem. Hitri odzivi odpravijo težave v nekaj urah. Proge delujejo zanesljivo z visoko dnevno proizvodnjo. Z usposabljanjem se novo osebje hitro usposobi.
| Izpolnjeni standardi kakovosti
ICT ima CE za varnost, RoHS za čiste materiale, ISO9001 za nadzor kakovosti in patente za nove ideje. Ti dokazujejo, da je naša proizvodna linija LED zaslonov SMT varna in visokokakovostna po vsem svetu. Vsak stroj pred odpremo v celoti preizkusimo.
| O IKT podjetju in tovarni
ICT ima v lasti raziskave in razvoj ter tri tovarne s številnimi zaposlenimi in 20 inženirji. V 25 letih hitro rastemo in služimo 1600 strankam v 72 državah. Tovarne pokrivajo 12000 m² s strogimi testi in sistemi kakovosti na vsakem koraku. Po vsem svetu nudimo celovite rešitve za LED. Lastna proizvodnja pomeni hitro dostavo in ugodno ceno. Obiščite nas in si oglejte pravo delo kadar koli.
