Po strojnem spajkanju SMT bo v spajkalnih spojih nekaj praznin.Te neizogibne praznine bodo povzročile nekatera potencialna tveganja za kakovost celotnega izdelka, najbolj neposredna manifestacija pa je, da bo življenjska doba izdelka veliko krajša od pričakovane.Zlasti v letalski, letalski, avtomobilski elektroniki, medicinski elektroniki in drugih panogah, ki zahtevajo zelo visoko stabilnost in zanesljivost izdelkov, stopnja praznin na spajkalnih točkah postane tudi pokazatelj, ali je izdelek kvalificiran.
Vzroki za te praznine pri spajkanju so različni, kot so spajkalna pasta, obdelava površine PCB, nastavitev temperaturne krivulje reflowa, okolje reflowa, zasnova spajkalne blazinice, mikroluknje, prazna spajkalna ploščica itd. Glavni razlog pa je pogosto ostanki plina v staljeno spajko med spajkanjem.
Ko se staljena spajka strdi, se ti mehurčki ohladijo in tvorijo praznine spajkalnega spoja.To je pojav, ki se bo zagotovo pojavil pri spajkanju, saj je težko imeti vse spajkalne spoje v elektronskih izdelkih za sestavljanje, da bi dosegli nič praznin.
Zaradi vpliva praznih dejavnikov je zanesljivost kakovosti večine spajkalnih spojev negotova, kar ima za posledico zmanjšanje mehanske trdnosti spajkalnih spojev, kar bo resno vplivalo na toplotne in električne lastnosti spajkalnih spojev, kar bo vplivalo na končno zmogljivost izdelka.

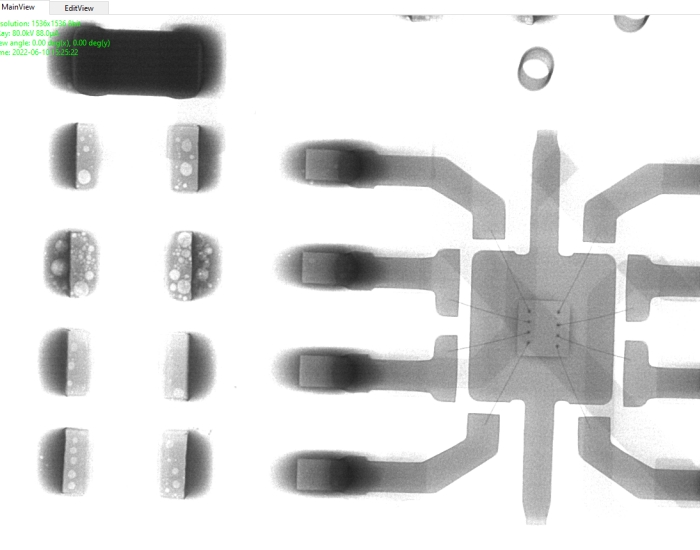

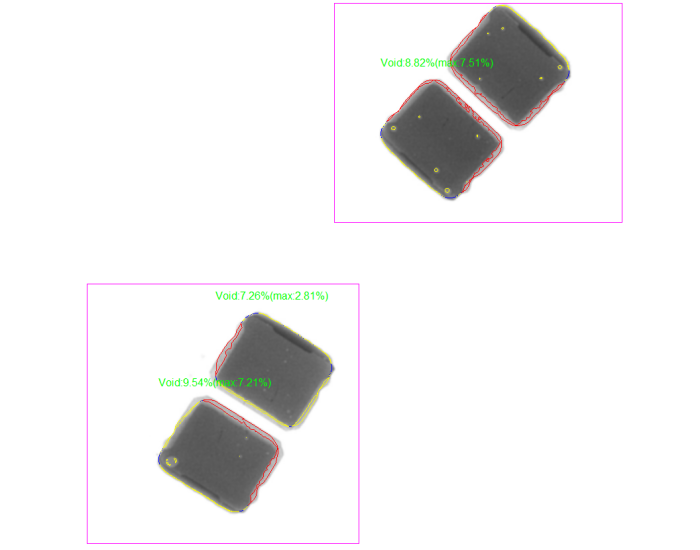

Praznine spajkalnega spoja komponent čipa

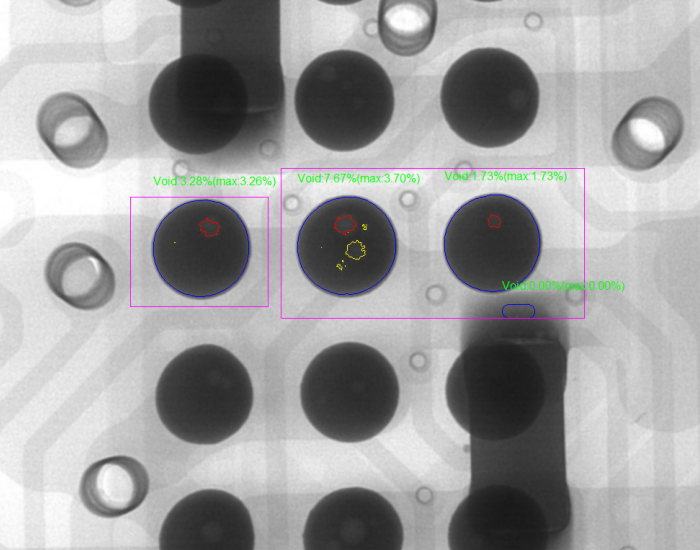

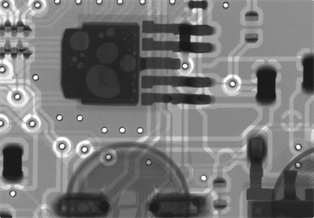

Praznine v spajkalnem spoju BGA

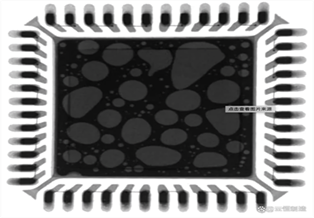

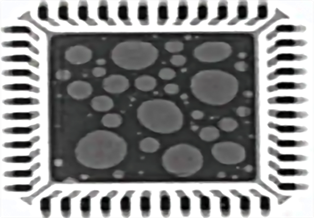

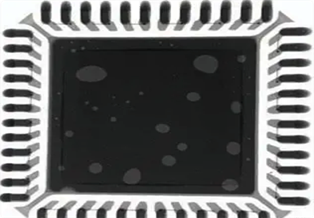

Praznine spajkalnega spoja komponente IC
Običajno po pregledu s strani Rentgen I.C.T-7900, stopnja praznin pri nekaterih spajkanih izdelkih je lahko celo do 30 %, medtem ko je po IPC-7095C stopnja praznin večja od 35 %, premer praznin pa je večji od 50 % premera spajkalne ploščice, kar je procesno nadzorovana mejna vrednost .Na splošno kupci z višjimi zahtevami naročajo proizvodnjo PCBA za EMS.Praznina je tudi eden od indikatorjev.Če presega 25 % površine spajkalne kroglice, bo izdelek obravnavan kot nekvalificiran in bo zahteval popravilo.

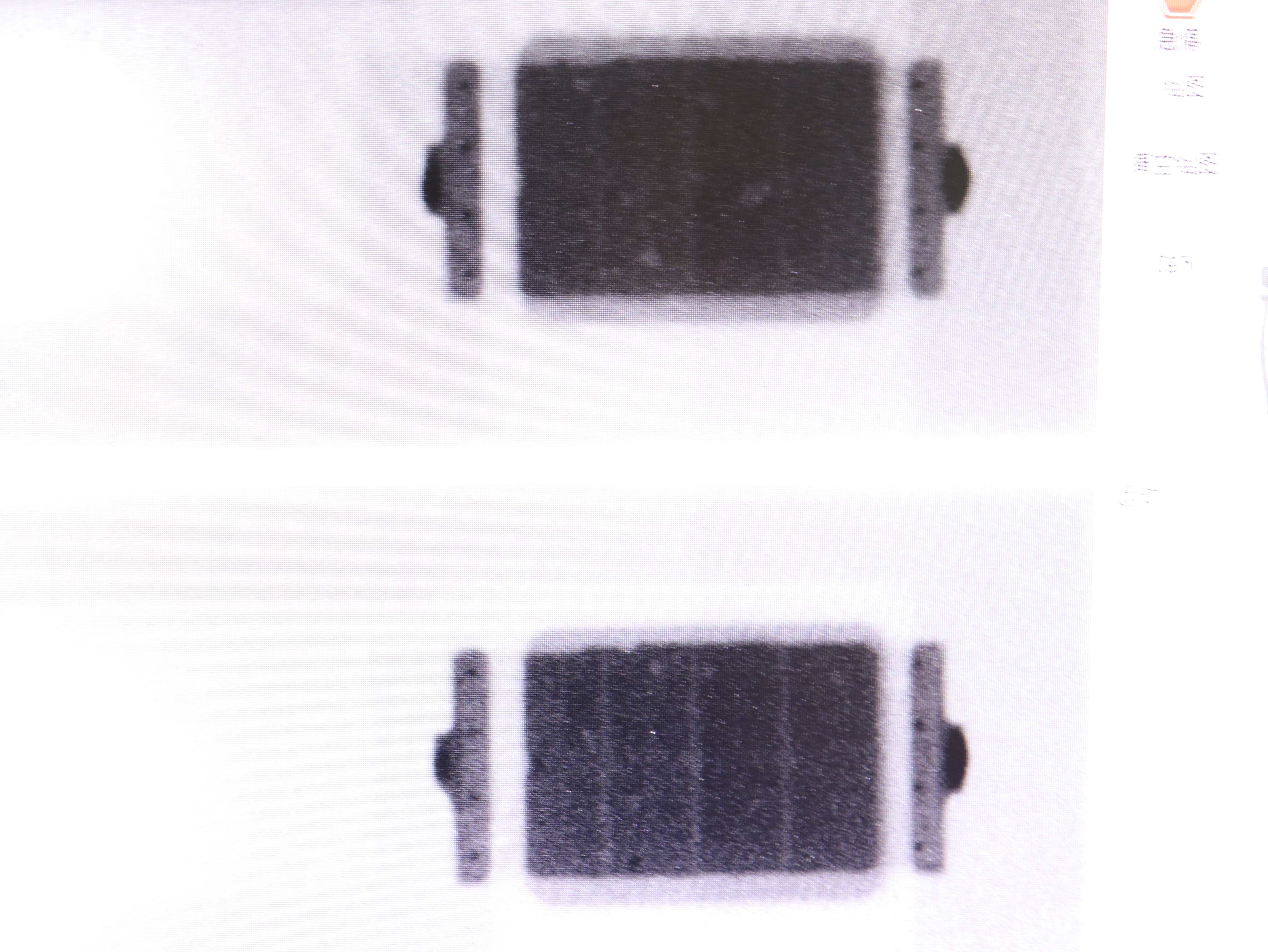

Stopnja praznin, sintranih s spajkalnikom za vakuumsko prelivanje I.C.T-LV733, je nizka, stopnja praznin pa je približno 1 %, prosimo, preverite naslednjo sliko.

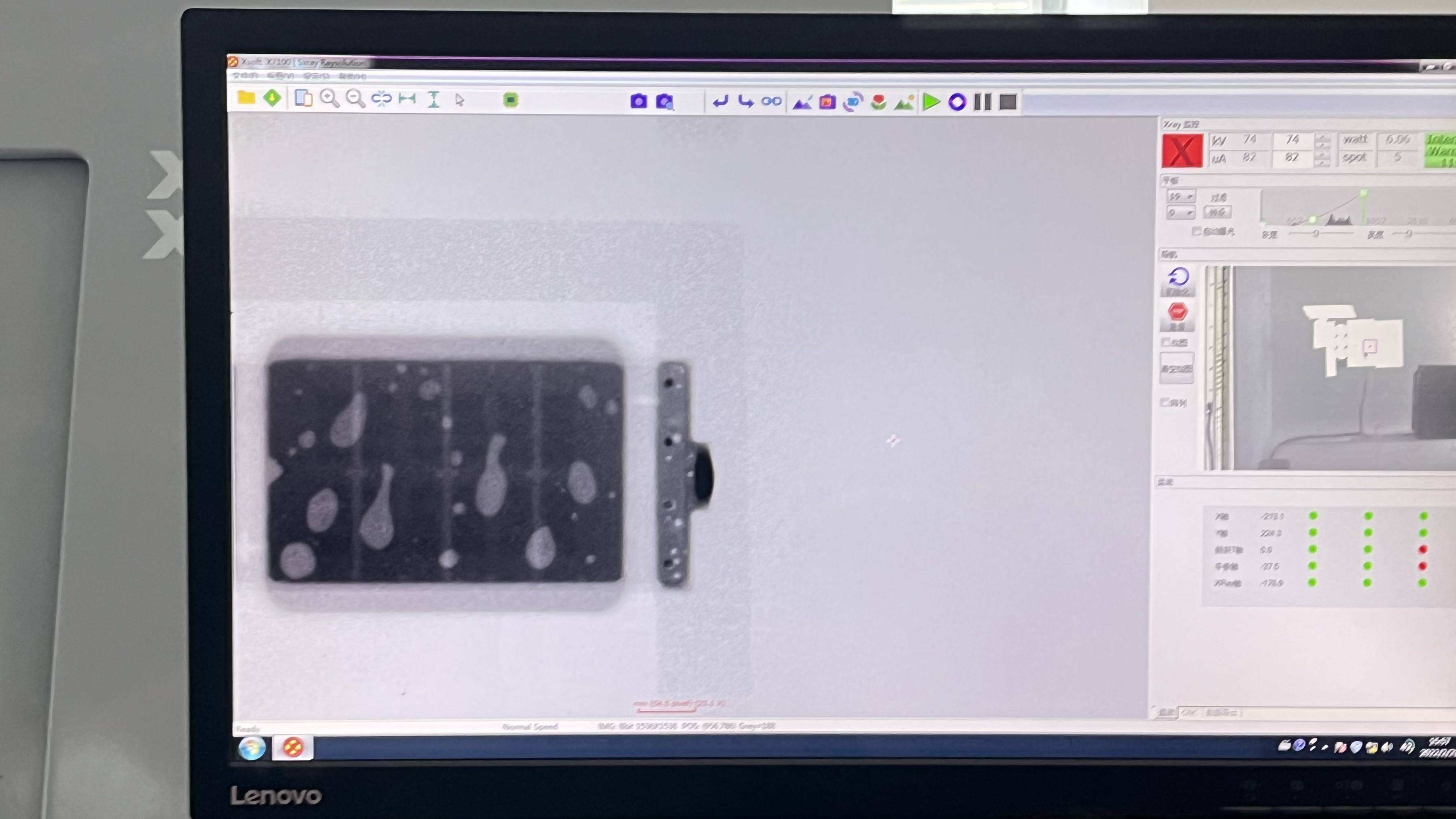

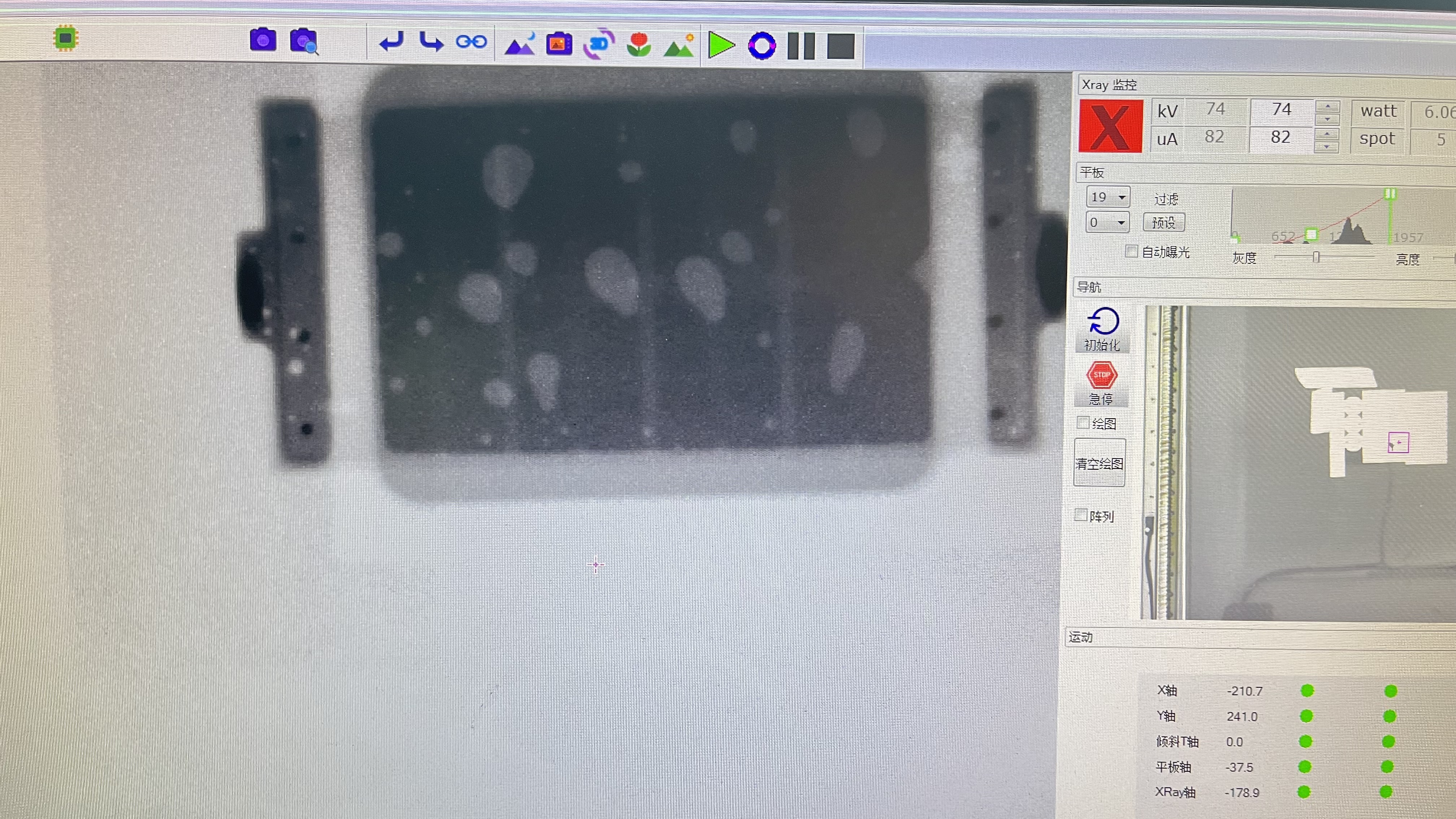

Stopnja praznine pri navadnem sintranju spajkalnega stroja z reflowom je nizka, na spodnji sliki je veliko zračnih mehurčkov.
To ne pomeni, da se vsi odločimo za vakuumsko reflow spajkanje.Če vaše zahteve glede kakovosti izdelka zahtevajo zelo visoke in stabilnost, lahko razmislite o našem I.C.T-LV733
Kako rešiti problem praznine, bomo uporabili spajkalni stroj za vakuumsko prelivanje.Spajkanje v vakuumskem okolju lahko v osnovi reši oksidacijo spajke v nevakuumskem okolju, zaradi učinka notranje in zunanje razlike v tlaku spajkalnega spoja pa se mehurček v spajkalnem spoju enostavno prelije iz spajkalnega spoja, da se doseže nizko stopnjo nastajanja mehurčkov ali celo brez nastajanja mehurčkov in na koncu bistveno izboljša toplotno prevodnost naprave.Stopnja praznin pri vakuumskem reflow spajkanju je na splošno pod 3 %, kar je veliko manj kot pri spajkanju z dušikom in brez svinca.
1. Zagotovite izjemno nizko koncentracijo kisika, da zmanjšate stopnjo oksidacije toka.
2. Stopnja oksidacije fluksa se zmanjša, hlapni plin, ki reagira z oksidom in fluksom, se močno zmanjša in možnost praznin je zmanjšana.
3. Tok taljenja fluksa v vakuumskem okolju je boljši, vzgon mehurčkov je veliko večji od upora toka fluksa in mehurčki se zlahka izpraznijo iz taljenja fluksa.
4. Obstaja razlika v tlaku med mehurčkom in vakuumskim okoljem, vzgon mehurčka se poveča in mehurček ni lahko proizvesti oksidacijske reakcije s tokom.
1. Stopnja vakuumskega tesnjenja: vakuumsko reflow spajkanje za zagotovitev stopnje vakuuma pri delu peči s preverjanjem, ali je prvotna stopnja puščanja v skladu s standardom.
2. Visokokakovosten toplotnoizolacijski material: Toplotnoizolacijski material pri vakuumskem reflow spajkanju se prav tako izvaja v vakuumskem stanju.To zahteva, da imajo toplotnoizolacijski materiali določene lastnosti, kot so visoka temperaturna odpornost, majhna toplotna prevodnost in nizek parni tlak.Najpogosteje uporabljeni izolacijski materiali so volfram, tantal, grafit itd.
3. Visoko zmogljiva naprava za vodno hlajenje: ko deluje spajkanje v vakuumu, so vsi deli v stanju ogrevanja.Ker je peč v vakuumskem stanju in ni povezana z zunanjim svetom, mora biti sistem za odvod toplote kvalitetno postavljen.Tu se najprej priporoča vodno hladilna naprava.Ohišje in pokrov spajkalnega stroja za vakuumsko prelivanje, prevodnost in odlaganje električnih grelnih elementov ter vroče intervalne dele je treba posebej nastaviti z napravo za vodno hlajenje.Na ta način je mogoče zagotoviti, da se struktura vsake komponente ne bo deformirala ali poškodovala pod vakuumom in visoko vročino.
4. Zaznavanje praznin z Rentgen I.C.T-7900: Ali je lahko stopnja praznin pri spajkanju z vakuumskim reflowom v primerjavi s stopnjo praznin pri spajkanju z reflowom in vakuumskim spajkanjem manjša od 3 % ali celo doseže 1 %.

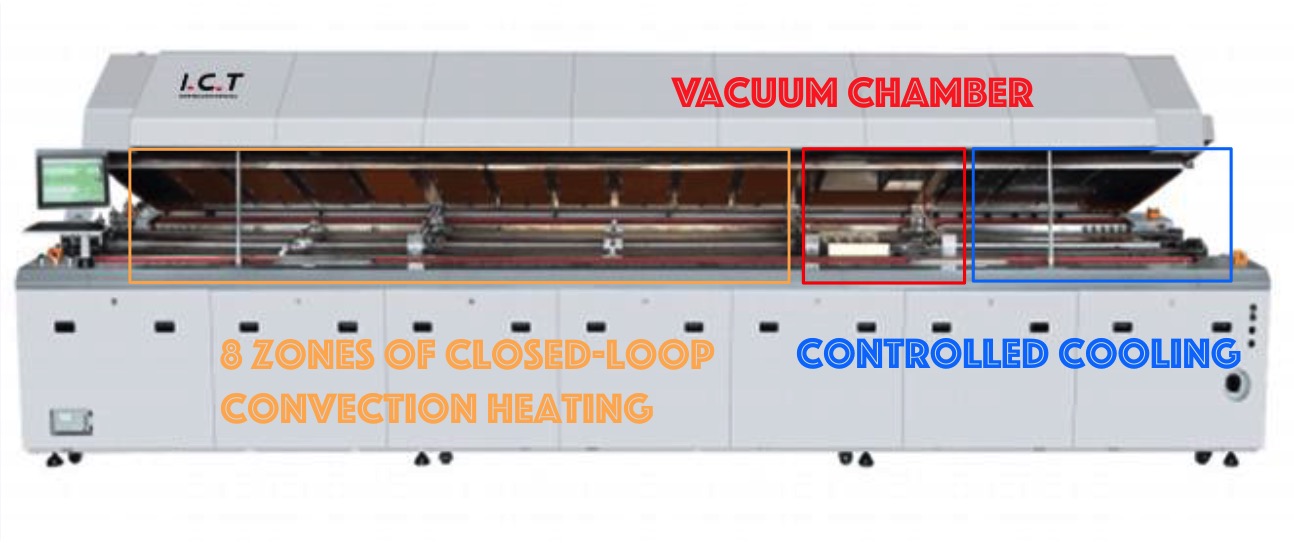

Vakuumski spajkalni stroj I.C.T-LV733 lahko v celoti izpolnjuje zgornje zahteve, lahko nas kontaktirate za posvet, Klikni tukaj za skok na stran izdelka.
