| Pametna platforma SMT FUJI AIMEX III

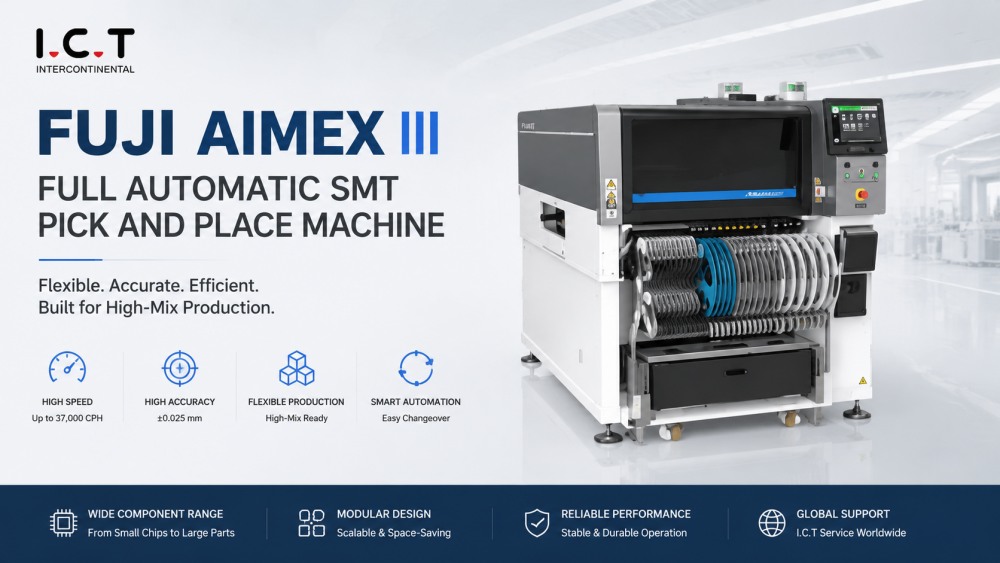

FUJI AIMEX III Smt Pick And Place Machine je zasnovan za visoko mešana in visoko prilagodljiva proizvodna okolja SMT. Široko se uporablja v panogah, ki zahtevajo pogosto menjavo izdelkov in zapleteno sestavljanje PCB, kot so EMS, avtomobilska elektronika in industrijski nadzorni sistemi. Ta sistem zagotavlja stabilno delovanje in inteligenten nadzor proizvodnje za sodobne tovarne.
Kot ključni FUJI Pick and Place stroj FUJI AIMEX III Smt Pick And Place Machine združuje napredno modularno arhitekturo, ki proizvajalcem omogoča, da konfigurirajo proizvodne linije na podlagi dejanskih tovarniških zahtev. Nemoteno deluje znotraj celotne proizvodne linije SMT, vključno s tiskalnikom, SPI, pečico za reflow in sistemi AOI. IKT zagotavlja popolno podporo rešitvi SMT na ključ, vključno z namestitvijo, usposabljanjem in poprodajnimi storitvami.
| Lastnosti izdelka
FUJI AIMEX III Smt Pick And Place Machine je izdelan za visoko mešana proizvodna okolja, kjer se modeli izdelkov pogosto spreminjajo. Podpira hitro preklapljanje med različnimi tipi PCB in postavitvami komponent. Zaradi te prilagodljivosti je idealen za tovarne EMS in proizvodnjo elektronike po meri. Sistem skrajša čas izpadov in izboljša odzivnost proizvodnje, kar pomaga proizvajalcem, da se hitro prilagodijo zahtevam trga, hkrati pa ohranja stabilno kakovost izhoda.
FUJI AIMEX III Smt Pick And Place Machine ima modularno strukturo, ki omogoča tovarnam enostavno prilagoditev proizvodne zmogljivosti. Različne module je mogoče konfigurirati glede na proizvodne zahteve, zaradi česar je primeren tako za maloserijsko kot za velikoserijsko proizvodnjo. Ta modularna zasnova izboljšuje razširljivost in omogoča prihodnje nadgradnje brez zamenjave celotnega sistema, kar zmanjšuje stroške dolgoročne naložbe za stranke.
FUJI AIMEX III Smt Pick And Place Machine zagotavlja stabilno in natančno postavitev komponent tudi za zapletene dizajne PCB. Z naprednim prepoznavanjem vida in inteligentnimi nadzornimi sistemi zmanjša napake pri namestitvi in izboljša stopnjo izkoristka. Ta stroj FUJI Pick and Place je zasnovan za ohranjanje visoke natančnosti med neprekinjenim delovanjem, zaradi česar je primeren za napredno elektroniko, kot so avtomobilske in komunikacijske naprave.
FUJI AIMEX III Smt Pick And Place Machine se neopazno vključi v celotno proizvodno linijo SMT. Deluje s tiskalniki s šablonami, sistemi za pregledovanje SPI, pečmi za reflow in stroji AOI, da tvori popolnoma avtomatiziran proizvodni sistem. Ta integracija izboljša učinkovitost proizvodnje in zmanjša ročno posredovanje. Sistem zagotavlja nemoten pretok podatkov in spremljanje v realnem času za pametne tovarniške aplikacije.
FUJI AIMEX III Smt Pick And Place Machine je zasnovan za dolgotrajno industrijsko delovanje z visoko zanesljivostjo. Ohranja stabilno delovanje tudi v neprekinjenih proizvodnih pogojih. Ta stroj FUJI SMT Pick and Place zmanjšuje zahteve po vzdrževanju in zagotavlja dosledno kakovost izpisa. Je zanesljiva rešitev za svetovne proizvajalce elektronike, ki iščejo stabilno proizvodno zmogljivost SMT.
| Specifikacija
Osnovne specifikacije | |
Velikost PCB (DXŠ) | 48 x 48 mm do 774 x 610 mm (dvojni transporter)* |
Kapaciteta podajalnika | Do 130 (8 mm trak) |
Natančnost namestitve | H24G: +/-0,025 mm (standardni način) / +/-0,038 mm (prioritetni način produktivnosti, v razvoju) (3sigma) cpk≥1,00 |
Dimenzije stroja | D: 1280 mm, Š: 2656 mm, V: 1556 mm |
Postavitev glav | |||||
H24G | H08M | H02F | H01 | OF | |
Količina šob | 24 | 8 | 2 | 1 | 1 |
Prepustnost (cph) | 37.000 cph (prioritetni način produktivnosti, v razvoju) | 13000 | 7300 | 4200 | 3000 |
Velikost dela (mm) | 03015 mm do 5 x 5 | 0603 (0201') do 45 x 45 | 1608 (0603') do 74 x 74 (32 x 180) | 1608 (0603') do 74 x 74 (32 x 180) | |
Preverjanje prisotnosti delov | ○ | ○ (H08MQ) | ○ | x | |
Dobava delov Trak | ○ | ○ | ○ | ○ | |
Stick | x | ○ | ○ | ○ | |
Pladenj | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Količina šob | 12 | 4 | 1 | |
Prepustnost (cph) | 27.000 | 12000 | 5800 | |
Velikost dela (mm) | 0402 (01005') do 12,5 mm diagonalno in Y je 7,5 mm ali manj | 1608 (0603') do 15 x 15 | 1608 (0603') do 74 x 74 (32 x 100) | |
Natančnost namestitve | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Preverjanje prisotnosti delov | o | x | o | |
Dobava delov | Trak | o | o | o |
Stick | x | o | o | |
Pladenj | x | o | o | |
*Za posebne pogoje delovanja in podrobne specifikacije se obrnite na ICT.
| Seznam linijske opreme SMT
Naša montažna linija SMT ima napredno opremo za učinkovito in natančno montažo PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
FUJI AIMEX III Smt Pick And Place Machine je osrednji del celotnega proizvodnega sistema SMT. Deluje skupaj z nakladalnikom SMT, tiskalnikom s spajkalno pasto, sistemom za pregledovanje SPI, pečico za reflow, sistemom za pregledovanje AOI in opremo za ravnanje s PCB. Ta kombinacija zagotavlja popolnoma avtomatiziran proizvodni tok od nalaganja PCB do končnega pregleda. IKT ponuja celovite rešitve linije SMT za globalne stranke in pomaga graditi učinkovite in inteligentne tovarne.
| Video o uspehu stranke
ICT je uspešno zaključil namestitev in usposabljanje celotne proizvodne linije SMT v Alžiriji za proizvodnjo mobilnih telefonov. Proizvodna linija vključuje nakladalnik SMT, šablonski tiskalnik ICT-4034, ICT-S400 SPI, stroj FUJI AIMEX III Smt Pick And Place, reflow pečico Lyra 733, sistem AI-5146 AOI in opremo za ravnanje s PCB.
Med enomesečno podporo na kraju samem so naši inženirji zagotovili namestitev, odpravljanje napak in usposabljanje operaterja. FUJI AIMEX III Smt Pick And Place Machine je imel ključno vlogo pri doseganju stabilne proizvodne zmogljivosti z visoko mešanico. Stranka je uspešno začela množično proizvodnjo in dala pozitivne povratne informacije o stabilnosti opreme in tehnični podpori IKT.
| Storitve in podpora pri usposabljanju
IKT zagotavlja popolno globalno podporo za FUJI AIMEX III Smt Pick And Place Machine, vključno z namestitvijo, programiranjem, odpravljanjem napak in usposabljanjem operaterjev. Naši inženirji podpirajo stranke na kraju samem in prek spleta, da zagotovijo hiter zagon proizvodnje. Usposabljanje zajema delovanje stroja, vzdrževanje in optimizacijo procesa SMT. To strankam pomaga hitro obvladati stroj FUJI AIMEX III Smt Pick And Place in doseči stabilno proizvodno učinkovitost v resničnih tovarniških okoljih.
| Pohvale strank
Stranke zelo cenijo stroj FUJI AIMEX III Smt Pick And Place zaradi njegove prilagodljivosti in stabilnega delovanja. Številne stranke poudarjajo njegovo sposobnost obvladovanja visoko mešane proizvodnje s hitro učinkovitostjo menjave. Cenijo tudi strokovno namestitev in usposabljanje inženirjev IKT. Varna embalaža, hitre odzivne storitve in zanesljiva tehnična podpora dodatno izboljšujejo zaupanje strank v rešitve FUJI SMT in zmogljivost globalnih storitev IKT.
| Naš certifikat
Oprema IKT, vključno s strojem FUJI AIMEX III Smt Pick And Place, izpolnjuje mednarodne standarde, kot so CE, RoHS, ISO9001 in več patentiranih tehnologij. Vsaka naprava FUJI Pick and Place je pred odpremo podvržena strogemu testiranju, da se zagotovi stabilno delovanje. Ti certifikati zagotavljajo varnost, zanesljivost in dolgoročno industrijsko uporabo za kupce globalne proizvodnje elektronike.
| O IKT in Factory
ICT je globalni ponudnik rešitev SMT z več kot 20-letnimi izkušnjami v industriji. Oskrbovali smo več kot 1700 strank v več kot 80 državah. Naše podjetje združuje raziskave in razvoj, proizvodnjo in tehnične storitve za zagotavljanje celovitih rešitev proizvodne linije SMT. Z močnimi inženirskimi zmogljivostmi strankam pomagamo zgraditi pametne, prilagodljive in učinkovite tovarne SMT z uporabo opreme, kot je FUJI AIMEX III Smt Pick And Place Machine.
