Σ-G5SⅡ
I.C.T
| Količina: | |
|---|---|

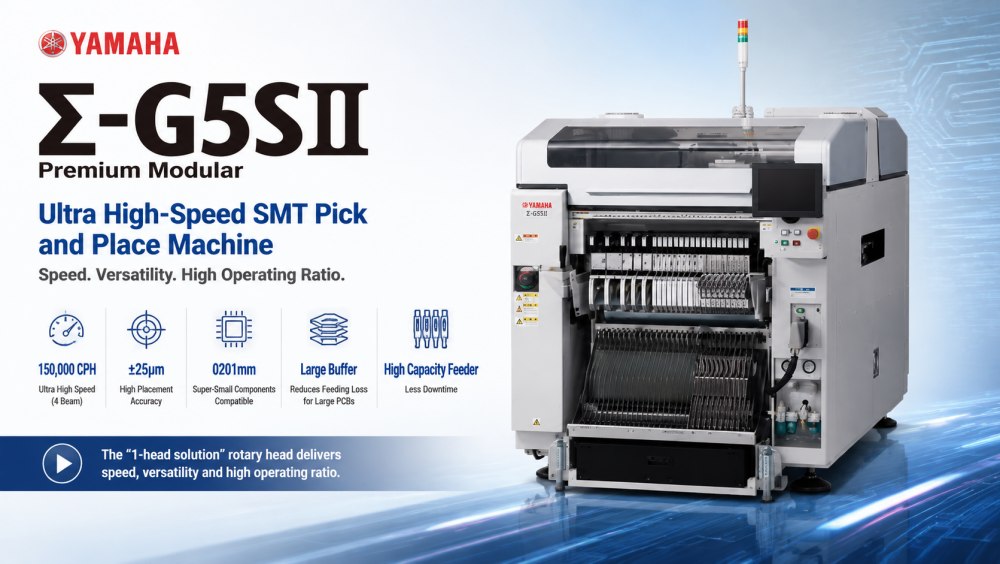

| Visokohitrostna montažna platforma SMT
Yamaha Σ-G5SⅡ je zasnovana za ultra hitre proizvodne linije za sestavljanje PCB, kjer sta učinkovitost in natančnost kritični. Uporablja strukturo rotacijskega neposrednega pogona z 1 glavo v kombinaciji z arhitekturo z več žarki za doseganje izjemno visoke prepustnosti ob ohranjanju stabilnosti postavitve. S podporo za konfiguracije z enim in dvojnim pasom se enostavno prilagaja različnim tovarniškim postavitvam.
Ta stroj je primeren za potrošniško elektroniko, LED razsvetljavo, avtomobilske module in industrijsko krmilno proizvodnjo PCB. Obdeluje komponente od ultra majhnih čipov 0201 do večjih IC in priključkov. Z napredno zmogljivostjo podajalnika in inteligentnim nadzorom gibanja Σ-G5SⅡ zagotavlja stabilno dolgourno proizvodnjo z minimalnimi izpadi.

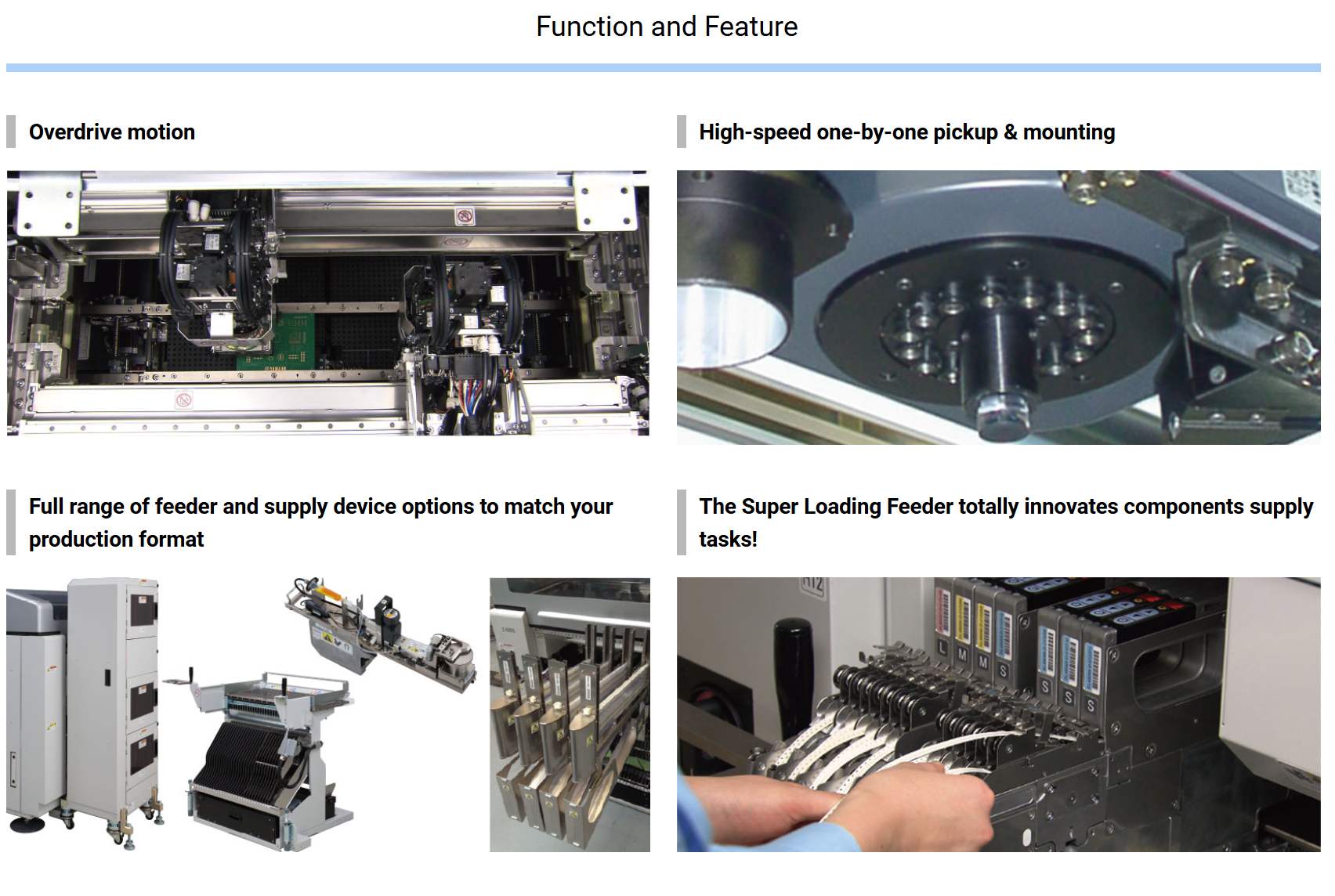

| Lastnosti izdelka
Σ-G5SⅡ doseže do 150.000 CPH z uporabo 4-žarkovne arhitekture visoke hitrosti. To omogoča hkratno montažo na več položajev, kar bistveno izboljša pretok za okolja množične proizvodnje. Zasnovan je za tovarne, ki zahtevajo neprekinjeno veliko sestavo PCB s stabilno izhodno zmogljivostjo.
Sistem vrtljive glave odpravlja kompleksne strukture mehanskega prenosa. To izboljša hitrost odziva in zmanjša vibracije med delovanjem. Rezultat je večja natančnost, bolj tekoč nadzor gibanja in nižje zahteve glede vzdrževanja v dolgih proizvodnih ciklih.
Stroj podpira široko paleto komponent, vključno s čipi 0201, mikro komponentami 03015 in večjimi paketi IC. Ta prilagodljivost proizvajalcem omogoča proizvodnjo mešanih izdelkov PCB brez menjave opreme, s čimer se izboljša proizvodna učinkovitost in skrajša čas menjave linije.
Z natančnostjo namestitve ±25 μm pri optimiziranih pogojih Σ-G5SⅡ zagotavlja zanesljivo kakovost namestitve tudi pri visokih hitrostih. Napredni sistemi za poravnavo vida in popravke v realnem času ohranjajo dosledno natančnost občutljivih elektronskih sklopov.
Sistem podpira do 180 dovodnih pasov, kar omogoča obsežno dobavo komponent brez pogostega polnjenja. To skrajša čas izpadov in podpira dolge neprekinjene proizvodne poteke, zlasti za visoko mešana proizvodna okolja.
| Specifikacija
| Model | ∑-G5SⅡ | |
| Uporabno PCB | Enojni pas | D610׊510 mm do D50׊50 mm (izbirno: D1200׊510 do D50׊50 mm) |
| Dvopasovnica | D610׊250 mm do D50׊84 mm (dvojno podajanje) D610׊415 mm (enojno podajanje) | |
| Možnost montaže | Specifikacije za visoke hitrosti z več glavami × 2: 90.000 CPH (enopasovni/dvopasovni) | |
| Natančnost montaže | Hitra večnamenska glava (HM). | 0201/03015: ±25 μm/80.000 CPH 0402: ±36 μm/85.000 CPH 0603: ±40 μm/90.000 CPH |
| Prilagodljiva multi (FM) glava | ±15 μm | |
| Uporabne komponente | Hitra večnamenska glava (HM). | 0201 do D44׊44×V12,7 mm ali manj |
| Prilagodljiva multi (FM) glava | 1005 do D72׊72×V25,4 mm ali pod Konektor: 150×26 mm | |
| Število vrst komponent | 120 vrst max. (ekvivalent traku širine 8 mm) | |
| Napajanje | 3-fazni AC200V ±10%, 50/60Hz | |
| Vir dovoda zraka | 0,45 do 0,69 MPa (4,6 do 7 kgf/cm²) | |
| Zunanja dimenzija (brez projekcij) | D 1280 x Š 2240 x V 1450 mm | |
| Teža | Pribl. 1.800 kg | |
*Specifikacije in videz se lahko spremenijo brez predhodnega obvestila.
| Seznam linijske opreme SMT
Σ-G5SⅡ je običajno integriran v celotno proizvodno linijo SMT, vključno s tiskalnikom spajkalne paste, sistemom za pregledovanje SPI, pečico za reflow, strojem za pregledovanje AOI in opremo za ravnanje s PCB. IKT zagotavlja popolno linijsko integracijo, ki zajema rešitve SMT, DIP, premaze in pametne tovarniške avtomatizacije, ki strankam pomagajo zgraditi učinkovite in razširljive sisteme za proizvodnjo elektronike po vsem svetu.
| Video o uspehu stranke
ICT je stranki v Kazahstanu uspešno dostavil popolnoma avtomatsko proizvodno linijo SMT za proizvodnjo napajalnikov. Naša inženirska ekipa je odpotovala v tovarno strank, da bi zagotovila namestitev, zagon in storitve usposabljanja operaterjev na kraju samem. Linija SMT je vključevala nakladalnik, popolnoma samodejni tiskalnik za spajkalno pasto, Yamahin visokohitrostni stroj za postavitev, peč za reflow, tekoče trakove SMT in sistem za pregledovanje AOI brez povezave.
Po namestitvi je linija dosegla stabilno množično proizvodnjo z izboljšano učinkovitostjo in doslednim nadzorom kakovosti. Stranka je potrdila nemoteno delovanje in izrazila veliko zadovoljstvo nad celotno zmogljivostjo sistema in tehnično podporo, ki so jo zagotovili inženirji IKT med fazo usposabljanja in zagona.
| Storitve in podpora pri usposabljanju
IKT zagotavlja tehnično podporo v celotnem življenjskem ciklu proizvodnih linij SMT, vključno z navodili za namestitev, zagonom na kraju samem, usposabljanjem operaterjev in optimizacijo procesa. Naša ekipa inženirjev podpira globalne stranke s storitvijo hitrega odziva in pomočjo pri odpravljanju težav na daljavo. Usposabljanje zajema upravljanje stroja, vzdrževalne postopke, programiranje in optimizacijo proizvodnje, da se strankam zagotovi stabilna in učinkovita proizvodna zmogljivost od prvega dne.
| Pohvale strank
Stranke zelo cenijo stabilnost in proizvodno učinkovitost rešitev IKT SMT. Številne stranke cenijo strokovno podporo pri namestitvi naših inženirjev in zanesljivo delovanje stroja med dolgotrajnim delovanjem. Povratne informacije poudarjajo tudi hitro komunikacijo, skrbno pakiranje in nemoteno logistično dostavo. Stranke cenijo kombinacijo konkurenčnih stroškov in dosledne kakovosti proizvodnje, ki jo dosežemo z našimi rešitvami opreme SMT.
| Naš certifikat
Vsa oprema ICT SMT je v skladu z mednarodnimi standardi, vključno s certifikacijskimi sistemi CE, RoHS in ISO9001. Naš proizvodni proces sledi strogim postopkom nadzora kakovosti, ki zajemajo vhodni pregled, preverjanje sestavljanja, preizkus staranja in končno validacijo delovanja. V naših rešitvah SMT je uporabljenih več patentnih tehnologij, ki zagotavljajo zanesljivo delovanje, dolgo življenjsko dobo in stabilno kakovost proizvodnje za globalne stranke v proizvodnji elektronike.
| O IKT in Factory
ICT je globalni ponudnik rešitev SMT in DIP z močnimi lastnimi zmogljivostmi za raziskave in razvoj, proizvodnjo in inženiring. S hitro rastjo poslovanja v zadnjih letih smo oskrbovali na tisoče strank v več kot 80 državah in regijah. Naša tovarna je opremljena s strogimi sistemi nadzora kakovosti in standardiziranimi proizvodnimi procesi, ki zagotavljajo dosledno delovanje strojev.
Nudimo celovite rešitve linije SMT, vključno s stroji za postavitev, sistemi za tiskanje, pečmi za pretakanje, sistemi za nadzor in opremo za avtomatizacijo. Z močno inženirsko ekipo in globalno servisno mrežo ICT še naprej podpira stranke pri gradnji pametnih tovarn z večjo učinkovitostjo, stabilnostjo in dolgoročno vrednostjo proizvodnje.
