Prevozni transportni sistemi v peči vplivajo na kakovost PCB v vsaki vrstici. Železniške pečice dajejo močno podporo odborom, ki potrebujejo natančnost. Dobro delujejo pri visoko natančnih ali dvostranskih sklopih. Mesh transportne pečice so dobre za velike, občutljive ali upognjene plošče. Pomagajo enakomerno širiti toploto po deski. Številni sistemi za različne potrebe uporabljajo tako železniške kot mrežaste transporterje. Prevozne pečice z železniškimi sistemi je enostavno vzdrževati v zasedenih tovarnah. Mesh transportne pečice lahko v nekaterih primerih pomagajo znižati izpad. Dober nadzor temperature je pomemben za vsak tip transporterja. Lyra Reflow pečica z dušikom je vrhunska izbira za nove transportne pečice v elektroniki.
· Železni transportni peč oprijem PCB -jev ob strani. Zaradi tega so dobre za delovna mesta, ki potrebujejo visoko natančnost. Dobro delujejo tudi za dvostransko spajkanje.
· Mesh transportne pečice držijo celotno ploščo. To preprečuje, da bi se plošča upogibala. Desko dajejo enakomerno toploto. Najboljši so za velike, mehke ali krhke PCB.
· Hibridne transportne pečice uporabljajo tako železniške kot mrežne lastnosti. To daje tovarnam več možnosti. Koristni so, ko se vrste plošč spremenijo ali so mešane.
· Pomembno je čiščenje in skrb za transportne dele. Pomaga, da peči dobro delujejo in se zmanjšajo na odmorih.
· Izbira pravega transportnega sistema izboljšuje kakovost PCB. Prihrani denar in pomaga tovarne bolje delati.
Peči za tirnice se imenujejo tudi robni rob ali tip verige. Uporabljajo močne tirnice iz nerjavečega jekla. Te tirnice držijo PCB po svojih robovih. Dno deske se ne dotika ničesar. To je dobro za dvostransko obdelavo. Sistemi železniških transportnih sistemov lahko spremenijo širino tako, da ustrezajo različnim ploščam. Številne pečice imajo orodja za samodejno olje in širino. Ti pomagajo, da pečica nemoteno teče. Železniške pečice so odlične za delovna mesta, ki potrebujejo visoko natančnost. Najboljši so, ko se morajo deske postaviti ravno prav. Nekatere navpične transportne pečice z tirnicami prihranijo prostor v zasedenih tovarnah.
Mesh transportne pečice za premikanje PCB uporabljajo mrežasti pas. Omrežni pas ima celotno ploščo. To pomaga preprečiti, da se plošča upogiba ali dobi vdolbine pred toploto. Mesh transportni sistemi so dobri za velike, mehke ali upognjene plošče. Dajejo enakomerno podporo, medtem ko se tabla premika skozi pečico. Te toplotne plošče pečic enakomerno in gladko tečejo. Številne tovarne uporabljajo mrežaste transportne pečice za enostranske plošče. Oblikovanje mreže olajša čiščenje in pritrditev. To pomaga zmanjšati čas, ko pečica ne deluje.

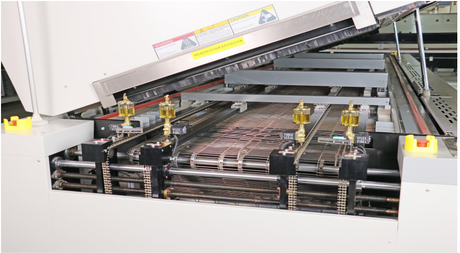

Nekatere pečice uporabljajo tako tirnice kot mrežaste transportne dele. Temu pravimo hibridne transportne pečice. Skupaj lahko uporabljajo tirnice in mrežaste pasove. To jim pomaga, da delajo s številnimi velikostmi in potrebami. Hibridne pečice imajo pogosto poseben nadzor nad širino in hitrostjo. To jim omogoča, da dobro ravnajo s številnimi vrstami desk. Hibridne transportne pečice so dobre za linije z enojnimi in dvostranskimi deskami. Številne navpične pečice uporabljajo hibridne sisteme za hitrejše delo in enostavno spreminjanje. Z uporabo delov za pin robov in mrežaste transportne dele naredi te pečice koristne za nove tovarne elektronike.
Nasvet: Spodnja tabela prikazuje glavne značilnosti vsakega tipa transportnega sistema.
Vrsta transportnega sistema | Prijave | Ključne komponente in funkcije | |
Vrsta verige (železnica) | Veriga iz nerjavečega jekla z nastavljivo širino | Varjenje z eno/dvojno ploščo | Veriga, samodejno mazanje, nastavljiva širina |
Tip mrežastega pasu | Mrežni pas preprečuje, da bi se toploto povzročalo | Varjenje z eno ploščo | Mesh pas (centralna podpora), gladko delovanje |
Veriga/mrežasti pas dvojna | Združuje prednosti verižnega in mrežastega pasu | Različne velikosti plošče PCB | Tirnice, mrežasti pasovi, verige, motorje, nastavitev širine, nadzor hitrosti |
Prenosne pečice pomagajo pri pritrditvi PCB -jev med spajkanjem. Peči na železniških transporterjih uporabljajo tirnice za oprijem robov deske. To ohranja dno plošče varovano. Sistemi Pin Edge so dobri za dvostransko spajkanje. Na obeh straneh ščitijo spajkalno pasto in dele. Mesh transporterjeve pečice uporabljajo mrežni pas za držanje celotne plošče. To je koristno za velike ali krhke plošče, ki bi se lahko upognile. Mesh sistemi dajejo enakomerno podporo in pomagajo ustaviti upogibanje. Hibridni transportni peči uporabljajo tako tirnice kot mrežaste pasove. Te pečice lahko delujejo s številnimi vrstami in velikosti deske.
OPOMBA: Podporni železniški sistemi pomagajo deskam, vendar so mrežni sistemi boljši za šibke deske.
Prilagodljivost je pomembna v današnjih tovarnah. Železniške pečice se lahko spremenijo tako, da ustrezajo različnim širinam plošče. Delavci premikajo tirnice za vsako novo serijo. Pečice za robove so dobre za črte z veliko velikostmi plošč. Mesh transportne peči delujejo z deskami številnih oblik in debeline. Mesh pas ustreza nenavadnim ali tankim PCB -ji. Hibridne pečice lahko preklapljajo med tirnico in mrežico. Zaradi tega so odlični za mešana delovna mesta. Hibridni transportni peči pomagajo tovarnam, da hitro napolnijo nova naročila.
· Železniški transportni peči: Najboljše za delovna mesta, ki morajo biti natančna in ponovljiva.
· Mesh transportne pečice: dobro za velike, mehke ali drugačne deske.
· Hibridni transportni peči: Odlično za linije, ki se veliko spreminjajo.
Toplotna zmogljivost je pomembna za dobro spajkanje. Peči na železniških transportnih pečicah uporabljajo toplotne cone za krmiljenje temperature. Tirnice ohranjajo deske stabilne za enakomerno ogrevanje. Pin Edge pečice so najboljše za dvostransko spajkanje. Obe strani dobita enako toploto. Mesh transportne pečice pustijo, da se vroče zrak dotakne celotne plošče. Omrežni pas pomaga, da se toplota enakomerno razširi in ustavi hladne točke. Hibridne pečice uporabljajo oba načina za uravnoteženo toploto. Hibridne pečice pogosto dajejo najboljšo toploto za zapletene plošče.
Nasvet: Mesh transportne pečice pogosto segrevajo velike ali debele deske enakomerno enakomerno.
Vzdrževanje ohranja pečice dobro. Železniške pečice potrebujejo tirnice in verige, ki so pogosto očiščene. Samodejno olje pomaga preprečiti, da se deli obrabijo. Pin Edge peči bodo morda potrebovali več pregledov, da se tirnice postavijo. Mesh transportne pečice potrebujejo mrežni pas očiščeni, da preprečijo, da bi se spajkal. Odprta mreža je enostavno očistiti. Hibridne pečice potrebujejo obe vrsti oskrbe. Hibridne pečice bodo morda potrebovale več dela, vendar so bolj prilagodljive. Čiščenje pečic delujejo bolje in se manj pogosto ustavijo.
· Železniški transportni peči: Potrebujete čiščenje verige in železnic.
· Mesh transportne pečice: potrebujete čiščenje mrežnega pasu.
· Hibridne transportne pečice: potrebujete obe vrsti oskrbe.
Stroški so pomembni pri izbiri pečice. Peči za železniške transporterje stanejo več, ker uporabljajo posebne dele. Mesh transportne pečice sprva običajno stanejo manj. So dobri za preprosta ali enostranska opravila. Hibridne pečice stanejo največ, vendar lahko opravijo največ dela. Hibridne pečice delujejo s številnimi vrstami in spremembami. Uporaba energije spreminja tudi dolgoročne stroške. Pečice z dobro toplotno zasnovo porabijo manj energije in prihranijo denar. Tovarne bi morale razmišljati o prvi ceni in dolgoročnih prihrankih.
Opozorilo: Nakup varčevanja z energijo in zanesljive pečice lahko pozneje prihranite denar.
Železniške pečice so najboljše za delovna mesta, ki potrebujejo visoko natančnost. Te pečice držijo vsako ploščo po njegovih robovih. To je dno odprto za dvostransko spajkanje. Železniški transporterji lahko postavijo deske zelo natančno, tako blizu kot +/- 0,04 mm na koncu pogona . Uporabljajo močne vodniške tirnice in trdne kovinske okvirje, da ostanejo enakomerni. Številni železniški transporterji hitro premikajo deske in se ne otresejo veliko. To pomaga zagotoviti, da je spajkalna vedno dobra. Tovarne, ki želijo stalne rezultate in malo tresenja železniških sistemov za svoje pečice. Te pečice lahko delujejo s PLC -ji in roboti. Zaradi tega so dobri za zasedene linije, ki ves čas tečejo. Železniški transporterji lahko ustrezajo tudi številnim velikosti deske. To pomaga velikim tovarnam, da naredijo veliko različnih desk.
Nasvet: Železni transporterji so najboljši, kadar potrebujete natančnost, ponovljive rezultate in dvostransko spajkanje.
Mesh transportne pečice so dobre za velike, mehke ali upognjene plošče. Omrežni pas ima celotno ploščo, tako da se med spajkanjem ne upogne. Mrežanski transporterji pustijo, da se vroč zrak dotaknejo vsakega dela deske. To daje enakomerno toploto in dobre spajke. Te pečice so odlične za enostranska opravila in deske, ki jih robovi ne morejo držati. Mesh transporterje je enostavno očistiti in popraviti. To pomeni manj časa, ko pečica ne deluje. Tovarne, ki izdelujejo številne oblike ali velikosti desk, pogosto nabirajo mrežaste transporte. Mesh sistemi pomagajo ohranjati kakovost spajkanja na mestih, ki so veliko različnih desk, vendar ne preveč.
· Mesh transporterji: Najboljše za deske, ki so krhke, velike ali tanke.
· Mrežasti pasovi: ustavite vdolbine in pomagajte enakomerno širiti toploto.
Hibridni transportni peči uporabljajo tako železniške kot mrežne dele za upravljanje s trdimi opravili. Te pečice lahko naredijo tako enojno kot dvostransko spajkanje. V zasedenih krajih z mnogimi delovnimi površinami in stroji hibridne pečice pomagajo načrtovati boljše delo. Pomagajo uravnotežiti, kako hitro se stvari premikajo, nastavite stroške in opravijo naročila. Pametni sistem lahko pomaga nastaviti najboljše korake procesa. Zaradi tega je delo hitreje in skrajša čakalno dobo. Hibridne pečice se lahko hitro spremenijo za različne vrste plošč. To pomaga pri prilagodljivih načrtih in izdelavi veliko desk. Spodnja tabela prikazuje, kako hibridne pečice pomagajo pri težkih opravilih:
Scenarij | Prednost hibridnega sistema |
Mešane vrste deske | Zlahka preklaplja med tirnico in mrežico |
Visoka kompleksnost proizvodnje | |
Pogoste menjave | Hitro se prilagodi novim potrebam po obdelavi |
OPOMBA: Hibridne transportne pečice dajejo največ možnosti za tovarne, ki morajo spremeniti delovna mesta spajkanja in delati z številnimi vrstami desk.
Izbiranje pravega tekočega sistema pomeni, da si ogledate ključne funkcije. Spodnja tabela prikazuje železniške, mrežice in hibridne transportne sisteme. Opozarja na stvari, kot je, koliko teže lahko drži, kako prilagodljive so in kakšna opravila najbolje opravljajo. Tako je enostavno videti, kateri sistem je dober za vsako opravilo.
Vrsta transportnega sistema | Zmogljivost obremenitve | Prilagodljivost | Tipične aplikacije |
Tirnica (zatič rob/veriga) | Visok | Zmerno | Dvostranski PCB, visoko natančnost |
Mesh pas | Zmerno | Visok | Veliki, občutljivi, enostranski PCB |
Hibrid (železnica + mreža) | Visok | Zelo visoko | Mešana proizvodnja, hiter prehod |
Opomba: Železniški sistemi so močni in dobro držijo težke ali natančne deske. Mrežni pasovi so boljši za deske, ki so nenavadne oblike ali jih je enostavno zlomiti. Hibridni sistemi mešajo obe prednosti za težka opravila z mnogimi vrstami deske.
Vsak tekoči sistem deluje najbolje za določena delovna mesta. Spodnji seznam vam pove, kdaj izbrati vsakega:
· Železni transporter :
o Odlično za dvostransko spajkanje
o dobro za delovna mesta, ki potrebujejo visoko natančnost
o Najboljše za težke ali trde deske
· Mesh transporter :
o dobro za velike, tanke ali mehke deske
o Deluje za enostransko spajkanje
o Ravnajte deske, ki jih robovi ne morejo držati
· Hibridni transporter :
o Spremembe, ki ustrezajo številnim vrstam deske
o pomaga zmanjšati čas pri preklopu opravil
o dobro za tovarne, ki izdelke veliko spreminjajo
Nasvet: Tovarne z veliko vrstami deske ali novimi naročili se pogosto najbolje odrežejo s hibridnimi transportnimi pečicami. Ti sistemi pomagajo ohranjati hitro in kakovostno visoko, ko se stvari pogosto spreminjajo.
Izbiranje pravega tekočega sistema je pomembno za izdelavo dobrih PCB -jev in gladko tovarno.
· Železniški sistemi pomagajo, da so deske stabilne in dobro delujejo za dvostranske plošče.
· Mesh transporterji so dobri za velike ali krhke plošče in so preprosti za čiščenje.
· Hibridni sistemi lahko obvladajo številne vrste plošč in pomagajo, ko se delovna mesta spremenijo.
Če ima vaša tovarna zapletene ali spreminjajoče se potrebe, vam lahko strokovnjaki pomagajo izbrati najboljši sistem. Uporaba pravega transportnega sistema vam pomaga narediti dobre deske in prihraniti denar.
Sistemi železniških transportnih sistemov so najboljši za dvostransko spajkanje PCB. Desko oprimejo po robovih. To obe strani ohranjata pred škodo. Spodaj ostane odprto za spajkanje.
Mesh transportne peči dobro delujejo z lahkimi ali upognjenimi deskami. Težki ali debeli PCB lahko upognejo mrežasti pas. Železniški transporterji so boljši za močno podporo in manj upogibanja.
Tovarne bi morale po vsaki izmeni Čiščenje ustavi spajkanje, da se zgradi. To pomaga, da pečica dobro deluje. Tako mrežasti pasovi in tirnice potrebujejo čiščenje, da se izognete težavam. očistiti tekoče sisteme .
Hibridne transportne pečice potrebujejo skrb za tirnice in mrežaste pasove. Vzeti si več časa, da so v koraku kot posamezni sistemi. Mnoge tovarne še vedno izberejo hibride za svojo prilagodljivost.
Da, transportni sistemi spreminjajo, koliko energijskih pečic porabijo. Dobri modeli z močnim nadzorom toplote prihranite energijo. Vse vrste delujejo bolje z redno oskrbo in pravimi nastavitvami.
