Kako izbrati pravi inšpekcijski stroj AOI za proizvodnjo PCB

Izbira pravega inšpekcijskega stroja AOI za proizvodnjo PCB je odvisna od nekaj pomembnih stvari. Izberite stroj s funkcijami, ki ustrezajo vašim potrebam. To vam pomaga hitro in pravilno preverjanje plošč PCB. Razmislite o teh stvareh, ko pogledate avtomatski optični inšpekcijski stroj :

· Volumen proizvodnje in mešanica

· Natančnost in hitrost pregleda

· Integracija programske opreme in ravnanje s podatki

· Proračun in skupni stroški

· Podpora in usposabljanje prodajalcev

· Razširljivost in napredne funkcije

Če ste pozorni na te točke, lahko izberete inšpekcijski stroj AOI, ki deluje dobro za vaš PCB postopek in daje dobre rezultate.

Ključni odvzemi

· Izberite AOI inšpekcijski stroj, ki ustreza vaši količini proizvodnje, velikosti PCB in kako trde so deske. To vam pomaga hitro in popravilo preverjanj.

· Izberite 3D sisteme AOI za trde deske. Najdejo več težav in vam pomagajo, da prvič prenesete deske kot 2D sistemi.

· Razmislite o vseh stroških, kot so nastavitev, popravljanje, poučevanje in programska oprema. Ne samo poglejte ceno stroja. To vam pomaga, da dobite največ vrednosti za svoj denar.

· Poskusite AOI stroje s svojimi deskami. Preverite, ali vam prodajalec pomaga. To zagotavlja, da sistem dobro deluje v vaši tovarni in da ga lahko uporablja vaša ekipa.

· Pogosto poučite svoje delavce. Naj bo sistem AOI čist in posodobljen. To vam pomaga, da najdete več težav in ohranjate kakovost proizvodnje.

Osnove samodejne optične preglede

Kaj je AOI?

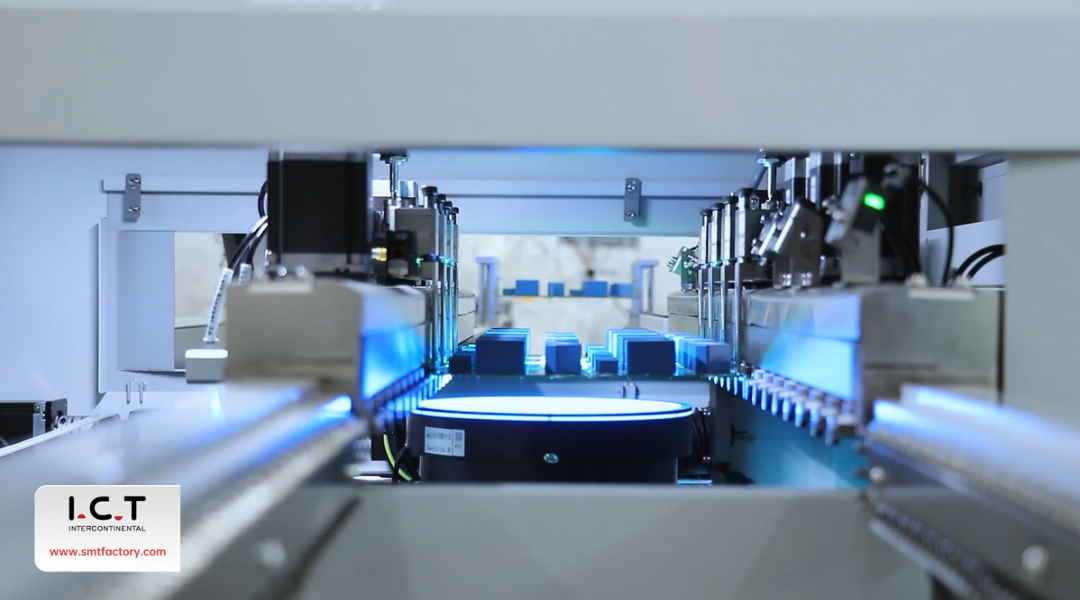

Avtomatizirani optični pregled, imenovan AOI, vam pomaga preveriti PCB za težave, medtem ko ga pripravljate. AOI uporablja kamere in posebne luči za ogled tiskane vezje . Lahko opazi veliko težav, kot so manjkajoči deli, napačni kosi, slabo spajkanje in razmik napake. AOI lahko uporabite v različnih obdobjih v proizvodni liniji. Na primer, lahko ga uporabite po spajkalni pasti, pred ali po ponovni religiji in po spajkanju valov. AOI deluje kot kakovostna vrata. Slabe deske preprečujejo, da bi šli do naslednjega koraka. To vam omogoča, da težave odpravljate zgodaj in ohranja vaše delo pravilno.

Tu je nekaj stvari, ki jih lahko samodejni sistem AOI stori za vas:

· Poiščite težave, kot so premalo spajkalnika, napačnih delov, manjkajoči kosi in mostovi spajkalnikov.

· Preverite PCB v številnih korakih, da zgodaj najdete težave.

· Za iskanje več težav in zbiranje podatkov uporabite posebne luči in omrežno programsko opremo.

· Prepričajte se, da se samo dobre plošče premikajo naprej, tako da so vaši izdelki boljši.

Zakaj je AOI pomemben za PCB

V proizvodnji PCB potrebujete AOI , ker je veliko boljše preverjanje težav. Ljudje lahko zamudijo napake, ko ročno preverjajo, ker se utrudijo ali delajo napake. Avtomatizirani AOI uporablja močne kamere in AI za iskanje težav hitro in pravilno. To pomeni, da najdete več težav in vsakič dosežete enake rezultate.

AOI sistemi lahko najdejo več kot 99% težav, vendar ljudje običajno najdejo le 60 do 90% . AOI deluje tudi veliko hitreje in se nikoli ne utrudi.

Ko uporabljate avtomatizirani AOI, lahko stopnjo problema znižate za 30% na 45% . Na primer, če je bila vaša težava 5%, se lahko zniža na manj kot 1%. To pomeni manj donosov in pritožb, vaše stranke pa dobijo boljše izdelke. Avtomatizirani AOI vam omogoča močne preglede kakovosti in pomaga, da je proizvodnja PCB -ja stalna.

Ključni dejavniki pri izbiri AOI inšpekcijskega stroja

Potrebe v proizvodnji in količina

Najprej razmislite, kakšne so vaše proizvodne potrebe . Če naredite veliko sklopov tiskanih vezja zelo hitro, potrebujete močan inšpekcijski stroj AOI. Visokokakovostni AOI sistemi imajo kamere z 20 milijoni slikovnih pik ali več. Vsako sekundo lahko preverijo več kot 80 kvadratnih centimetrov. Ti stroji so najboljši za velike serije in trde modele PCB. Če opravljate manjša opravila, bi lahko bili dovolj začetni sistemi AOI.

Natančnost in hitrost pregleda

Vaš inšpekcijski stroj AOI bi moral najti celo drobne napake. Hitri spletni sistemi AOI z naprednim AI lahko opazijo zelo majhne napake, kar 10 mikrometrov. To vam pomaga ustaviti težave s kakovostjo in ohranite hitro premikanje linije. Avtomatski optični pregled z AI in strojnim učenjem tudi hitrejša nastavitev in najde več napak.

Velikost in združljivost PCB

Preverite, kako velik in debel je vaš PCB. Večina sistemov AOI deluje z deskami do 510 do 460 milimetrov. Nekateri stroji lahko obdelajo dvojne ali enojne proge za različne nastavitve.

Samodejni AOI stroji lahko preverijo debelino PCB od 0,3 do 6,0 milimetra . Prav tako lahko ravnajo s ploščami, ki so upognjene do plus ali minus 3,0 milimetra. To pomeni, da jih lahko uporabite za številne vrste tiskanih modelov vezja, celo zapletenih.

2d proti 3D AOI sistemi

2D AOI inšpekcijski sistem je dober za preproste težave s površino, kot so manjkajoči deli ali mostovi spajkalnikov. Toda sistem 3D AOI naredi več. Meri višino, prostornino in obliko. Lahko najde težave, kot so dvignjeni vodi ali slabi spajkalni spoji. 3D AOI najde do 30% več napak in vam pomaga, da prvič prestopite več desk za 25%. bi morali izbrati Za zasedene ali trde sklope PCB 3D sistem za pregled 3D AOI .

Nasvet: 3D AOI sistemi lahko naenkrat preverijo obe strani PCB . Prav tako delujejo bolje s sencami ali upognjenimi deskami kot 2D sistemi.

Programska oprema in integracija

Izberite avtomatizirane sisteme AOI z močno programsko opremo. Dobra programska oprema vam omogoča povezovanje podatkov o pregledu z vašim tovarniškim omrežjem. Funkcije, kot so skeniranje črtne kode, daljinski dostop in iskanje napak, ki jih poganja AI-poganja, vam pomagajo slediti in izboljšati svoje čeke. Avtomatizacija in integracija olajšata nadzor kakovosti.

Stroški in donosnost naložbe

Pomislite na vse stroške, ne le na ceno. Dodajte namestitev, usposabljanje, programsko opremo in vzdrževanje . Ugotovite donosnost naložbe, če primerjate te stroške z denarjem, ki ga prihranite z manj napak in manj preverjanja rok. Spletni kalkulatorji ROI vam lahko pomagajo videti, koliko časa traja, da dobite denar nazaj in kakšna je vaša skupna vrednost.

Podpora in usposabljanje prodajalcev

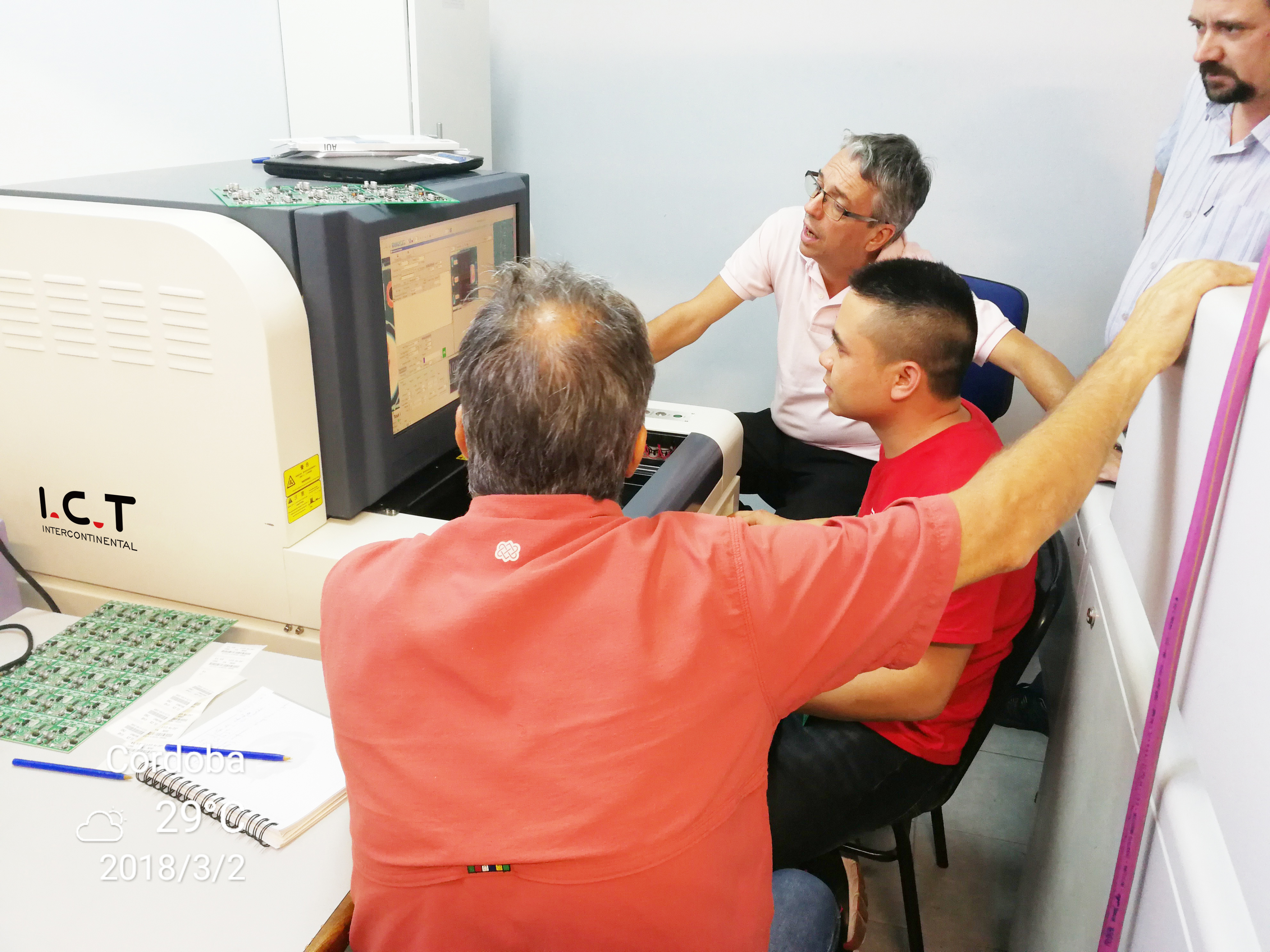

Izberite prodajalca, ki daje dobro podporo in trening. Dobra podpora vam pomaga hitro odpraviti težave in ohranja vaš avtomatiziran sistem AOI. Usposabljanje poskrbi, da vaša ekipa uporablja inšpekcijski stroj AOI na pravi način. To ščiti vašo naložbo in ohranja hitro delovanje proizvodnje.

Kako izbrati pravi inšpekcijski stroj AOI

Ocenite zahteve po tiskanem vezju

Začnite z razmišljanjem o tem, kaj potrebuje vaša tiskana vezja. Oglejte si velikost, obliko in debelino vaših desk. Če ima vaš PCB veliko majhnih delov blizu , potrebujete močan sistem AOI . Nekatere plošče imajo veliko plasti ali uporabljajo posebne dele, kot so BGA ali QFN. Te stvari otežujejo preverjanje plošče. Želite AOI inšpekcijski stroj, ki se lahko spremeni in programira. To vam pomaga, da sledite novim dizajnom in veliko delov.

· Trde postavitve PCB in pakirani deli potrebujejo sisteme AOI za večplastne plošče.

· Način, kako so deli razmaknjeni in označeni, pomaga sistem AOI najti težave.

· Tesni prostori in različne višine lahko naredijo sence, zato potrebujete jasne slike in dobre luči.

· Posebni deli potrebujejo sisteme AOI, ki se lahko spremenijo.

· Zgodaj sodelovanje s svojim proizvajalcem vam pomaga pri oblikovanju plošč, ki jih je lažje preveriti.

Ker se samodejni optični pregled izboljšuje, vidite več uporabe umetne inteligence in strojnega učenja. Ta orodja vam pomagajo najti več težav in hitro preverjajte.

Nasvet: Vedno izberite sistem AOI, ki ustreza vašim modelom PCB -ja zdaj in pozneje. To ohranja vaše čeke močne, ko se vaši izdelki spreminjajo.

Preizkusite in primerjajte rešitve AOI

Preden kupite stroj AOI, poskusite primerjati različne. Vsak sistem AOI na svoj način preverja deske. Nekateri uporabljajo slike za odkrivanje sprememb, medtem ko drugi merijo vsak del in uporabljajo pravila za iskanje težav. Sistemi, ki merijo dele, običajno najdejo več resničnih težav in dajejo manj napačnih alarmov.

Tu je preprost vodnik, ki vam bo pomagal primerjati sisteme AOI :

1. Odločite se, kaj želite storiti vaš sistem AOI. Pomislite na težave, ki jih morate najti.

2. Primerjajte sisteme, ki uporabljajo slike s tistimi, ki merijo. Slikovni sistemi so hitrejši za nastavitev, vendar morda zamudijo več težav.

3. Poglejte, ali se lahko sistem AOI spremeni, ko dodate nove dele ali spremenite svoj postopek.

4. Poiščite sisteme, ki vam takoj dajo podatke in vam pomagajo izboljšati.

5. Preverite, koliko časa traja, da nastavite in ohranite sistem AOI.

6. Vprašajte o pomoči in podpori podjetja.

7. Preverite, kako jasna je kamera in kako hitro deluje, ne le megapikselov.

8. Ugotovite, kako pogosto sistem daje lažne alarme. Preveč lahko upočasni vašo ekipo.

9. Vprašajte podjetje za poročila o tem, katere težave lahko najde njihov sistem.

10. Izberite sistem, ki meri dele in uporablja dobre luči, kot so tribarvne LED, za boljše preglede.

Opomba: Testiranje AOI strojev z lastnimi deskami je najboljši način, da vidite, kako dobro delujejo v vaši tovarni.

Ocenite skupne stroške lastništva

Ko pogledate ceno inšpekcijskega stroja AOI , morate razmišljati o več kot le prvih stroških. Skupni stroški lastništva imajo veliko delov. Tukaj je tabela, ki vam bo pomagala videti, kaj mislite:

Ohranjanje stroja in nakup novih delov stane tudi denar sčasoma . Načrtujete čiščenje, popravljanje in preverjanje stroja. Če se stroj zlomi ali se programska oprema ustavi, izgubite čas za izdelavo desk. Izbiranje dobrega sistema AOI in načrtovanje redne oskrbe vam pomaga prihraniti denar in zaščiti vaš stroj.

Nasvet: Seštejte vse stroške za pet let in si oglejte resnično ceno vsakega sistema AOI. To vam pomaga pametno izbiro, ko kupite stroj AOI.

Preverite ugled prodajalca

Vedno preverite, ali je podjetje, ki prodaja stroj AOI, zaupalo. Ocene strank in zgodbe prikazujejo, kako sistem AOI deluje v resničnem življenju. Drugi proizvajalci PCB vam lahko povedo, ali je stroj enostaven za uporabo in dobro deluje. Te zgodbe vam pomagajo, da pogledate mimo številk in najdete podjetje, ki mu lahko zaupate.

· Ocene strank prikazujejo, kako sistem AOI deluje v resničnih tovarnah.

· Zgodbe drugih uporabnikov kažejo, kaj je dobro in kaj ne.

Pogoste napake in najboljše prakse

Napake, ki se jim je treba izogniti

Pri izbiranju inšpekcijskega stroja AOI ljudje včasih delajo napake. Te napake lahko zapravljajo čas in denar. Tu je nekaj stvari, ki jih ne bi smeli storiti:

· Izberete sistem AOI, ki ne ustreza velikosti PCB ali koliko naredite. To lahko upočasni vaše delo ali zamudi pomembne težave.

· Ogledate le ceno in pozabite na vse stroške . Nekateri stroji stanejo več pozneje za pritrditev ali programsko opremo.

· Stroja AOI ne preizkušate s svojimi deskami. To lahko pomeni, da ne bo našel vseh težav, ko jih uporabljate.

· Delavcev ne naučite, kako uporabljati sistem AOI. Če ne vedo, kaj bi storili, bodo morda zamudili težave ali jih napačno uporabili.

· Pozabite posodobiti programsko opremo ali skrbeti za stroj. Zaradi tega lahko sistem AOI zamudi nove težave.

Nasvet: Pred nakupom vedno poskusite sistem AOI v svoji tovarni. Prepričajte se, da vaša ekipa ve, kako ga uporabiti in ohraniti dobro delo.

Nasveti za maksimiranje vrednosti

Več jih lahko dobite na inšpekcijskem stroju AOI, če sledite nekaj dobrim korakom. Ti koraki vam pomagajo najti več težav, narediti boljše deske in prihraniti denar.

· Izberite sisteme AOI s hitrimi in jasnimi kamerami . Ti stroji lahko vidijo majhne težave, kot so deli na napačnem mestu, mostovi spajkalnikov in manjkajoči kosi.

· Naredite posebne preglede za lastne modele PCB. Pregledi po meri vam pomagajo najti težave, ki so posebne za vaše plošče.

· Naučite svoje delavce, kako uporabljati sistem AOI. Spretni delavci lahko bolje nastavijo, popravijo in preberejo rezultate AOI.

· Pogosto dajte svoji ekipi novo usposabljanje. To jim pomaga spoznati nove funkcije AOI in spremembe v industriji.

· Uporabite AOI, namesto da bi ročno preverjali. To zmanjšuje napake in hitreje najde težave.

· Poiščite težave zgodaj. Zgodnji pregledi pomenijo, da porabite manj pritrdilnih plošč in preprečite, da bi slabi izdelki odhajali kupcem.

· Naj bo vaš sistem AOI čist in posodobljen. Skrb zanj pomaga najti več težav in traja dlje.

Opomba: Podjetja, ki to počnejo, imajo lahko do 20% manj težav in 15% več dela.

Izbira pravega inšpekcijskega stroja AOI pomeni, da pogledate vaše proizvodne potrebe, natančnost, hitrost in skupne stroške . Funkcije stroja bi se morali ujemati z modeli PCB in načrtujte za prihodnjo rast. V tem priročniku uporabite korake in kontrolne sezname, da boste lažje izbrali pametno izbiro. ��

Nasvet: Pogovorite se s prodajalci in prosite za demo. Če vidite stroj v akciji, vam pomaga, da se odločite, ali ustreza vaši tovarni.

Pogosta vprašanja

Kakšna je razlika med 2D in 3D AOI sistemi?

2D AOI preverja površino za manjkajoče ali napačne dele. 3D AOI meri višino in obliko. S 3D AOI lahko najdete več skritih težav. Izberite 3D, če imajo vaše plošče zapletene dele ali potrebujejo dodatno natančnost.

Kako pogosto bi morali vzdrževati svoj inšpekcijski stroj AOI?

Vsak teden očistite in preverite svoj AOI stroj. Posodobite programsko opremo, ko izidejo nove različice. Redna nega ohranja vaš stroj dobro in vam pomaga najti več napak.

Ali lahko uporabite AOI za majhne in velike serije PCB?

Da, lahko uporabite AOI za katero koli velikost serije. Za majhne serije izberite preprost sistem AOI. Za velike serije izberite hitrejši in naprednejši stroj. Vedno ustrezate stroju s svojimi proizvodnimi potrebami.

Kakšen usposabljanje potrebujejo upravljavci za stroje AOI?

Operaterji potrebujejo osnovno usposabljanje o tem, kako nastaviti, zagnati in brati rezultate iz sistema AOI . Številni prodajalci ponujajo vodnike in videoposnetke po korakih. Dober trening vam pomaga ujeti več težav in bolje uporabiti stroj.
