Popolnoma avtomatizirana rešitev SMT za LED razsvetljave

LED razsvetljava PCBA Applications: Učinkovitost vožnje in natančnost v elektroniki

Globalni premik k energetski učinkovitosti in pametni razsvetljavi je poganjal trg LED razsvetljave v ospredje proizvodnje elektronike. V središču te transformacije leži LED osvetlitev PCBA (tiskani sklop vezja), ki zagotavlja zanesljivost, trajnost in optimalno delovanje.

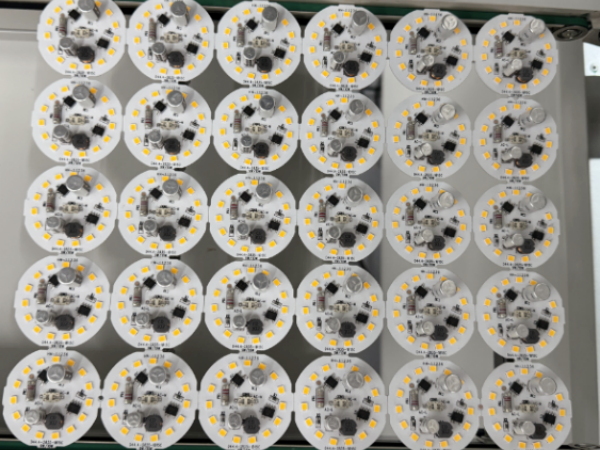

LED žarnica PCBA

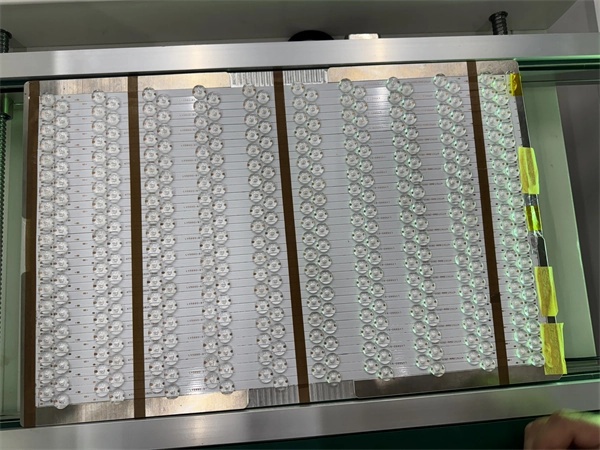

LED luči PCBA

LED PCBA je bistvenega pomena pri najrazličnejših izdelkih za razsvetljavo, vključno z:

• DOB LED PCBA (gonilnik na krovu) : Poenostavljena integracija moči za kompaktne in učinkovite modele.

• LED Lens PCBA: ponuja natančen optični nadzor za ulične luči in arhitekturno razsvetljavo.

• Plošča Light PCBA: Zasnovan za enotno osvetlitev v komercialnih in stanovanjskih prostorih.

• D PCBA lastna luč in žarnica: Uporablja se pri stropni in splošni osvetlitvi z visoko učinkovitostjo.

• Streetlight PCBA: zasnovan za izpolnjevanje strogih zahtev glede zanesljivosti na prostem.

Ne glede na to, ali gre za ulične luči, čebulice, luči ali plošče, kakovost in natančnost LED PCBA neposredno vplivata na življenjsko dobo izdelkov in energetsko učinkovitost. Za proizvajalce je zagotavljanje, da je proizvodnja PCBA z veliko količino, visoko vsebnostjo pretepa za ostaja konkurenčno v industriji LED razsvetljave.

I.C.T pametne tovarniške rešitve za popolno proizvodnjo LED osvetlitve

Kot primer vzemite dejansko proizvodnjo LED izdelkov: največja velikost izdelka je 510 mm * 330 mm; Glede na informacije o izdelku in dejanske potrebe po procesu, da kupci konfigurirajo naslednjo programsko linijo, ob upoštevanju težav v proizvodnem procesu in učinkovitosti.

Da bi zadovoljili raznolike potrebe proizvodnje LED razsvetljave PCBA , I.C.T ponuja popolnoma avtomatizirano rešitev SMT s hitro hitrostjo, visoko natančnostjo in zelo prilagodljivimi možnostmi konfiguracije.

✔️ SMT proces tok:

• Spajkalna pasta tiskanje → Pregled tiskanja → Namestitev komponent → Skeniranje refleks → Optični pregled

✔️ Pretok procesa pritrditve leče:

• UV -lepilo za razprševanje na PCBA → Montaža objektiva → UV lepilo

✔️ Pretok procesa prevleke:

• Konformna aplikacija za prevleko na PCBA → UV pregled → UV ozdravitev

✔️ Pretok procesa montaže LED žarnice:

• Sklop žarnice LED → Preskus staranja → Končna embalaža

Konfiguracija vrstice SMT

• Nakladalnik plošč —————————————————————— Nalaganje PCB

• Tiskalnik spajkalne paste ————————————— - spajkalno tiskanje

• PCB transporter ——————————————————— - Prenos PCB

• SPI (pregled spalne paste) ——————— - Pregled kakovosti spajke

• Zavrni transporter ————————————— - Prenos razvrščanja PCB

• Pick & Place Machine —————————— -

• Transporter ——————————————————— - Prenos PCB

• Reflow pečica ——————————————————— - Reflook spajkanje

• Hladilni transporter ————————————— - PCB hladilni prenos

• AOI (samodejni optični pregled) ——— Optični pregled

• Ng/OK Unloader —————————————— - Zbiranje PCB (prehod/neuspešno razvrščanje)

Na podlagi tovarniške postavitve in prenove kupca smo optimizirali razporeditev proizvodne linije, da bi zmanjšali spremembe glavnih daljnovodov, cevovodov za oskrbo z zrakom in izpušne prezračevalne kanale. Medtem ko smo zagotavljali estetsko prijetno celotno postavitev, smo razmišljali tudi o vidljivosti za sprehajalne poti obiskovalcev, ki strankam omogočajo jasno opazovanje proizvodnega okolja. Kot rezultat, so bile črta SMT, pritrdilna linija objektiva, prevleka in črta za montažo žarnic LED skrbno prilagojena in ustrezno postavljena.

Dodelitev osebja

Na podlagi konfiguracije proizvodne linije in zahtev izdelka je dodelitev osebja za celotno linijo naslednja:

• Inženirji : 2

• Operaterji : 8–10 (SMT & prevleka in montaža)

• Osebje za nadzor kakovosti (QC) : 5 (SMT & prevleka in montaža)

Dejansko število osebja je mogoče prilagodljivo prilagoditi glede na posebne vrste izdelkov in zahteve proizvodnje.

Podatki o rešitvi

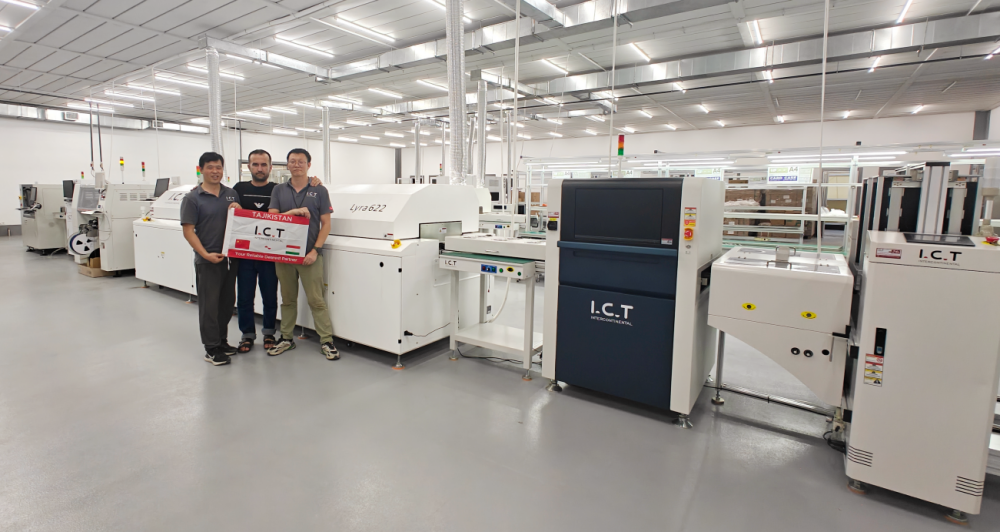

LED proizvodna linija - resnični tovarniški posnetki

Oglejte si, kako avtomatizirana linija I.C.T napaja prihodnost proizvodnje LED:

Premagovanje tehničnih izzivov v proizvodnji LED PCBA

LED izdelki imajo pogosto velike zahteve po natančnosti, zanesljivosti in raznoliki združljivosti komponent. I.C.T pametna tovarniška rešitev neposredno obravnava največje proizvodne izzive v industriji:

1. natančno pritrditev

Namestitev z visoko natančnostjo (± 30 μm) z uporabo japonskih in korejskih strojev za nabiranje in mesto zagotavlja, da so LED kroglice in leče natančno nameščene na PCB.

2. raznolikost komponent

Za obdelavo različnih velikosti in oblik komponent lahko rešitve z dvojnimi stroji (Juki + Hanwha) omogočajo učinkovito obdelavo drobnih in obsežnih komponent.

3. Kakovost tiskanja spajke

Natančni tiskalniki in kondicioniranje paste (segrevanje in centrifugalno mešanje) zagotavljajo optimalno tiskanje s šabloni in minimalne okvare.

4. Reflow Reflow spajkanje zanesljivosti

Reflow pečica Lyra622 ponuja enakomerne toplotne profile in nežen prenos toplote za zaščito občutljivih komponent.

5. Upravljanje odvajanja toplote

Postopno rampe v reflovni pečici in porazdelitvi vročega zraka v majhni zanki zmanjšuje toplotni šok med spajdonjem.

6. Učinkovitost proizvodnje

Prilagojene proizvodne linije se ujemajo z različnimi kompleksnostmi izdelka, izravnalne stroške in proizvodnjo.

7. Zagotavljanje kakovosti

Opremljena s stroji SPI in AOI, linija zagotavlja dosledno kakovost izdelka skozi vsak korak.

8. Nadzorovano okolje

Nastavitev čistega prostora po standardih ISO 14644 z nadzorom temperature (24 ± 2 ° C) in vlažnostjo (40%–60%) zagotavlja optimalne pogoje procesa.

Partner z I.C.T - vaš zanesljiv LED ponudnik rešitev PCBA

Z desetletji strokovnega znanja na področju tehnologije SMT in LED aplikacijskih rešitev je I.C.T zavezana zagotavljanju zanesljivih, lokaliziranih storitev strankam po vsem svetu. Ne glede na to, ali izdelujete visokozmogljive LED žarnice, plošče ali pametne ulične luči, naša popolnoma avtomatizirana rešitev ponuja natančnost, razširljivost in podporo, ki jo potrebujete za vodenje trga razsvetljave.

Kontaktirajte nas zdaj, da prilagodite svojo proizvodno linijo PCBA >>
