SMT stroji za LED
I.C.T
| Količina: | |
|---|---|
| Pregled montažne linije PCB
IKT zagotavlja montažno linijo PCB z uporabo treh lastnih tovarn in 22+ let izkušenj s SMT/DIP, vključno z tovarniškim načrtovanjem, postavitvami, ocenami dela, izračuni ROI za LED osvetlitev. Polsamodejne ali popolnoma samodejne možnosti imajo nakladalnike, tiskalnike, nakladalce, pečice za pretakanje, AOI, razkladalnike. En operater na izmeno. 18Kw/H za nizke stroške. Služi proizvajalcem LED žarnic, plošč in stropnih luči po vsem svetu. 3-dnevna nastavitev preveri zrak, moč, izpušne pline in osvetlitev. 7-15 dni zajema programsko opremo, vzdrževanje, varnost, odpravljanje težav. 15+ let storitev po vsem svetu. Stroji SMT za LED vključujejo MES, IoT za pametne operacije. Sistem na ključ pospeši lansiranje LED, podpira širitev, zmanjša tveganja za nova ali uveljavljena podjetja na rastočih trgih razsvetljave z dosledno kakovostjo, strokovno pomočjo, rednimi posodobitvami in na terenu dokazano učinkovitostjo pri različnih nastavitvah.
| Podrobne lastnosti izdelka
Nemoten tok avtomatizacije
Montažna linija PCB povezuje stroje z MES za trenutne podatke, povečanje donosa, prilagoditve v stropnih LED ploščah. Nakladalniki upravljajo velikosti gonilnikov LED. Tiskalniki prilepijo vizualno vodenje na kroglice LED ali krmilnike. Polagalci hitro postavijo dele 01005. Reflow drži ±1,5°C za dobre spoje. AOI preverja napake na podlagi umetne inteligence. Razkladalniki se premaknejo na naslednjega. Povečanje donosov za 25 %+ v montažni liniji stropnih LED luči. Ustreza stropnim ploščam ali trakom. Medpomnilniki ostanejo stabilni, oddaljena orodja opazujejo, samodejni recepti se hitro spreminjajo, sledljivost sledi elementom za različne modele LED, poenostavljena stikala, sledenje standardom, stopnja izboljšanja v velikih serijah z možnostmi za oblike po meri, hitre spremembe, kombinirani testi in načrtovane metode vzdrževanja.
Natančen sistem lepljenja
Tiskalniki v montažni liniji za tiskana vezja popravljajo šablone z mikronsko natančnostjo in se ujemajo z okvirji za LED plošče. Hitre menjave zmanjšajo postanke. Samodejno doziranje/brisanje ostane enakomerno. 3D SPI meri pasto za preprečevanje zgodnjih napak. Pomembno za napajalnike ali nize LED. Obdeluje različne paste, nizko talilne za občutljive LED leče. Kompleti strgalov za ravne plasti na neravnih območjih, povečanje trdnosti, zmanjšanje odpadkov, omogočanje hitrih posodobitev v novih slogih LED z enakomernimi rezultati, hitrejši izpis, manj predelav in višje skupne vrednosti na izmeno.
Zanesljiv postopek prelivanja
Pečice imajo 12+ območij z ločeno konvekcijo za enakomerno segrevanje v strojih SMT za LED. Dušik gradi močne spoje za gonilnike ali izhode LED. Profili se prilagajajo specifikacijam. Hlajenje ščiti tanke PCB-je. Rekuperacija doseže 18Kw/H. Vmesniki hranijo številne recepte. Ključ do trajnosti LED v stropih. Transporterji povezujejo MES za pravilne korake, prilagodljive hitrosti, notranje preglede za preprečevanje zastojev pri nenehnem delu, varne premike, omogočajo neprekinjeno veliko količino in vključujejo ekološke načine.
Pametna orodja za pregledovanje
AOI hitro posname slike 8K, najde zamike ali težave pri spajkanju LED. AI se izboljšuje iz podatkov. Povratne informacije takoj nastavijo mesto. Zmanjša napake v montažni liniji PCB. Poročila o nadgradnjah pomoči. Samodejna zavrnitev prestavljanja brez premora, podatki dnevnika za preglede in hitra popravila v več linijah z nizkimi izpadi, močnim sledenjem in ustvarjanjem poročil.
| Zahteve glede tovarniške postavitve
| Kategorija | Projekti | Podrobnosti |
|---|---|---|
| Zahteve glede tovarniške postavitve | Tovarniška postavitev zračnega tokokroga | Uporabite tovarniški vir zraka ali ločen stroj na stisnjen zrak brez olja. Tlak mora biti večji od 7 kg/cm². |
| Tovarniška električna postavitev | Enofazni AC220 (220±10%, 50/60Hz) Trifazni AC 380V (380±10%, 50/60Hz) | |
| Tovarniška postavitev izpušnih plinov | Najmanjši pretok izpušnega kanala je 500 kubičnih čevljev na minuto (14,15 m³/min). | |
| Postavitev tovarniške razsvetljave | Idealna osvetlitev v tovarni je 800~1200LUX, vsaj ne manj kot 300LUX. | |
| Postavitev tovarniške temperature | Temperatura okolja v proizvodni delavnici je 23±3°C, običajno 17~28°C, relativna vlažnost pa 45%~70%RH. | |
| Priprava materiala | Seznam BOM | Navedite vse dele in količine, potrebne za montažo proizvodne linije PCBA. |
| Datoteka CAD | Digitalna oblikovalska datoteka za načrtovanje postavitve tiskanega vezja in nastavitev stroja. | |
| Datoteka Gerber | Standardna datoteka za izdelavo PCB in tiskanje šablone. | |
| Spajkalna pasta | Material, nanesen na blazinice pred vstavljanjem komponent v tiskalnik. | |
| Komponentni materiali SMD | Deli za površinsko montažo, kot so čipi in upori za namestitev. | |
| Industrijski alkohol | Uporablja se za čiščenje plošč in šablon med postopkom namestitve. | |
| Spojni pas | Trak za povezovanje navijalnih kolutov brez ustavljanja vrvice. | |
| Šablona | Kovinska plošča z luknjami za natančno tiskanje spajkalne paste. |

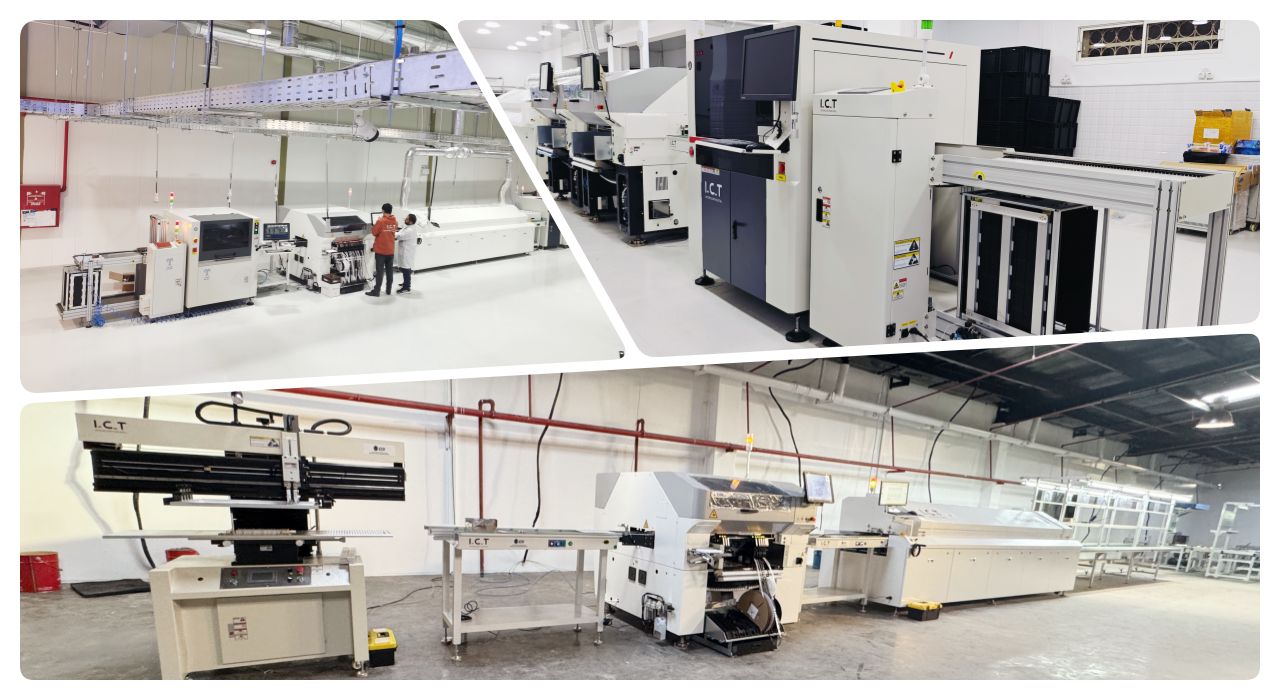

| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| PCB transporter | Transportni trak transportira PCB med proizvodnjo. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj/nastavek za etikete/brizgalni tiskalnik |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB usmerjevalni stroj | Izrežite PCBA v končni izdelek |
| Video o uspehu stranke
Alžirsko telefonsko podjetje je bilo obiskano zaradi testiranja stroja. Dobavljenih 10+ PCB-jev in materialov; vodili smo produkcijo v živo. Samodejni tiskalnik je pravilno nanesel pasto. SPI preverjeni depoziti. RX-8 hitro postavi majhne komponente. RS-1R je natančno obdelal velike. Podajalnik s pladnjem je zagotovil ščite. Reflow dobro spajkan. AOI potrjena kakovost. 5700 natančno razdeljenih plošč. Čisti tek je pokazal hitrost, povezava za uporabo telefona/LED. Ujema se s stroji SMT za vsestranskost LED. Stranke so sprejele plošče, opazile gladek proces, načrtovale podobno linijo za sestavljanje tiskanih vezij doma s tekočo linijo stropnih LED luči za enostavno rast, stabilne ravni, večje količine in prihodnje možnosti pri poslovanju.
| Sistem podpore od konca do konca
Vodje vodijo montažno linijo PCB od začetka do izboljšav. 3 dni na kraju samem: preverjanja, preizkusi, uglaševanje. 7-15 dnevno usposabljanje: MES, ravnanje z LED, analiza, vzdrževanje, protokoli. IoT opozarja na težave, omogoča pomoč na daljavo. Deli iz 8 skladišč hitro. 15 let izkušenj, različni jeziki. Letna preverjanja, posodobitve ohranjajo najboljše za trajno zanesljivost LED, rast obsega, spremembe na trgih s pametnimi načrti, prispevke strokovnjakov in prilagojene korake napredka.
| Poudarki povratnih informacij uporabnikov
Pohvale za 2-urne oddaljene rešitve na montažni liniji PCB. Pečice stabilne 24/7. Embalaža skrbi za potovanja. Odzivi boljši od obljubljenih. montažna linija stropnih LED luči dobro proizvaja velike količine. Jasni vmesniki pospešijo učenje pri delu z LED s preprostimi koraki, hitrim prijemom in uporabnimi pripomočki za hitro sposobnost.
| Izpolnjeni standardi kakovosti
CE potrjuje varnost. RoHS zagotavlja čiste materiale. ISO9001 vodi procese. Patenti ščitijo značilnosti. Povsod podpira sprejemanje tiskanih vezij na tekočem traku. Celotni standardni testi pred odpremo za vse za preverjanje delovanja, pravil in vrhunske kakovosti.
| O IKT podjetju in tovarni
Tri tovarne pokrivajo 12000 m². 89 zaposlenih, 20 inženirjev. 25 let služi 1600 strankam v 72 državah. R&D izdeluje po meri SMT stroje za LED. QC skrbno preveri vsako stopnjo. Globalni centri, skladišča, poslovalnice nudijo hitro podporo. Poslanstvo: vodilna navzkrižno vrednostna elektronska platforma s poudarkom na inovacijah, partnerstvih, trajnosti in razvoju, ki ga vodijo stranke.
