S10
I.C.T
| Količina: | |
|---|---|

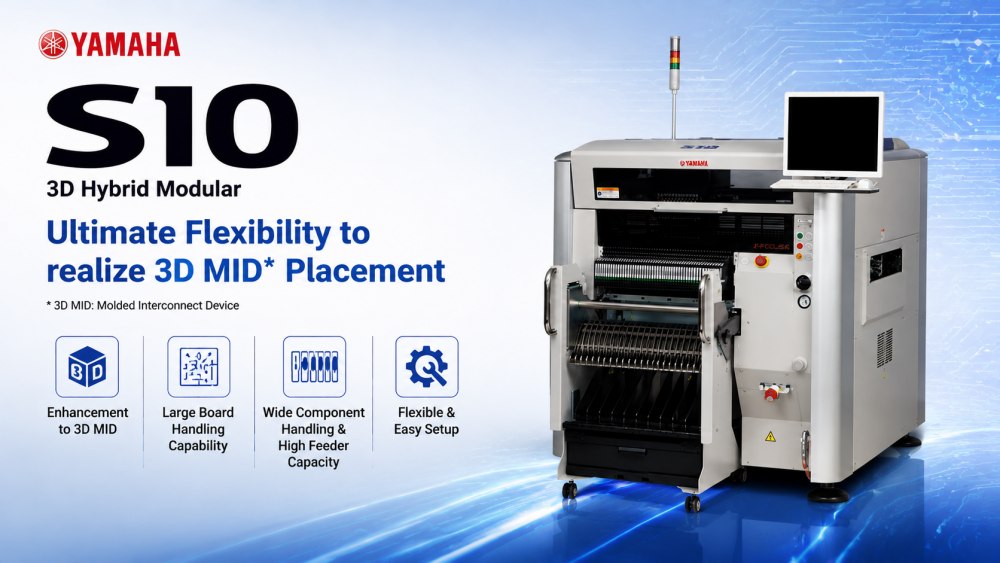

Yamaha S10 je 3D hibridni modularni nosilec čipov, zasnovan za sodobno proizvodnjo tiskanih vezij. Zagotavlja stabilno zmogljivost visoke hitrosti namestitve, hkrati pa podpira širok nabor elektronskih komponent. Sistem je zgrajen za proizvajalce, ki potrebujejo prilagodljivost, natančnost in razširljivo integracijo linije SMT.
S svojo modularno strukturo se lahko S10 zlahka prilagodi različnim proizvodnim zahtevam, kot so LED plošče, potrošniška elektronika, industrijske nadzorne plošče in komunikacijski izdelki. Podpira tudi veliko obdelavo tiskanih vezij in visoko zmogljivost podajalnika, zaradi česar je primeren za visoko mešana in srednje velika proizvodna okolja. Stroj pomaga tovarnam izboljšati učinkovitost, zmanjšati ročno delo in ohraniti stabilno kakovost izhoda.

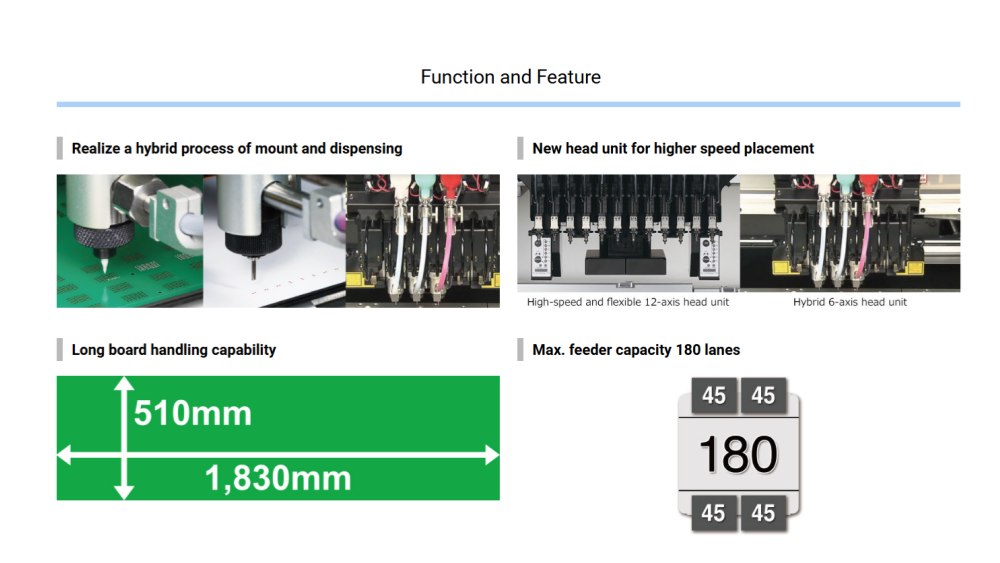

S10 uporablja napredno tehnologijo 3D hibridne namestitve za izboljšanje prilagodljivosti namestitve. Podpira zapletene strukture PCB, vključno z aplikacijami MID. Sistem zagotavlja stabilno in natančno pozicioniranje komponent tudi pri večslojnih dizajnih plošč, kar proizvajalcem pomaga doseči večjo zanesljivost izdelkov.
Stroj podpira obdelavo velikih PCB z močno prilagodljivostjo tekočega traku. Lahko gladko obdeluje različne velikosti plošč, ne da bi pri tem zmanjšala učinkovitost namestitve. Zaradi tega je primeren za LED plošče, napajalne plošče in industrijske nadzorne plošče, ki zahtevajo večje substrate.
S10 je zasnovan z močno zmožnostjo razširitve podajalnika, ki podpira več vrst komponent v eni nastavitvi. Skrajša čas menjave in izboljša neprekinjeno učinkovitost proizvodnje. Ta struktura je idealna za visoko mešana proizvodna okolja.
Sistem združuje inteligentne nastavitvene funkcije, ki poenostavijo menjavo proizvodnje. Operaterji lahko hitro prilagodijo parametre, s čimer skrajšajo izpade in izboljšajo fleksibilnost linije. Pomaga tovarnam, da se hitreje odzovejo na nujna proizvodna naročila.
| Specifikacija
| S10 | S20 | |
|---|---|---|
| Velikost plošče (z neuporabljenim medpomnilnikom) | Min. D50 x Š30 mm do maks. D1330 x Š510 mm (standard L955) | Min. D50 x Š30 mm do maks. D1830 x Š510 mm (standardno D1455) |
| Velikost plošče (z uporabljenim vhodnim ali izhodnim medpomnilnikom) | Min. D50 x Š30 mm do maks. D420 x Š510 mm | - |
| Velikost plošče (z uporabljenimi vhodnimi in izhodnimi medpomnilniki) | Min. D50 x Š30 mm do maks. D330 x Š510 mm | Min. D50 x Š30 mm do maks. D540 x Š510 mm |
| Debelina plošče | 0,4 - 4,8 mm | 0,4 - 4,8 mm |
| Smer toka plošče Hitrost | Od leve proti desni (standardno) | Od leve proti desni (standardno) |
| prenosa plošče | Največ 900 mm/s | Največ 900 mm/s |
| Hitrost namestitve (12 glav + 2 theta) Opt. Cond. | 0,08 s/ČIP (45.000 CPH) | 0,08 s/ČIP (45.000 CPH) |
| Natančnost namestitve A (μ+3σ) | ČIP +/-0,040 mm | ČIP +/-0,040 mm |
| Natančnost namestitve B (μ+3σ) | IC +/-0,025 mm | IC +/-0,025 mm |
| Kot namestitve Nadzor | +/-180 stopinj | +/-180 stopinj |
| osi Z / nadzor osi Theta | AC servo motor | AC servo motor |
| Višina komponente | Največ 30 mm * 1 (predhodno nameščene komponente: največ 25 mm) | Največ 30 mm *1 (predhodno nameščene komponente: največ 25 mm) |
| Uporabne komponente | 0201mm – 120x90mm, BGA, CSP, priključek itd. (Standard 01005 -) | 0201mm – 120x90mm, BGA, CSP, priključek itd. (Standard 01005 -) |
| Paket komponent | 8 - 56 mm trak (F1/F2 podajalniki), 8 - 88 mm trak (F3 električni podajalniki), palica, pladenj | 8 - 56 mm trak (F1/F2 podajalniki), 8 - 88 mm trak (F3 električni podajalniki), palica, pladenj |
| Preverjanje pomanjkljivosti Jezik | Vakuumski pregled in pregled vida | Vakuumski pregled in pregled vida |
| zaslona | Angleščina, kitajščina, korejščina, japonščina | Angleščina, kitajščina, korejščina, japonščina |
| Pozicioniranje plošče | Enota za oprijem plošče, sprednja referenca, samodejno prilagajanje širine transportnega traku | Enota za oprijem plošče, sprednja referenca, samodejno prilagajanje širine transportnega traku |

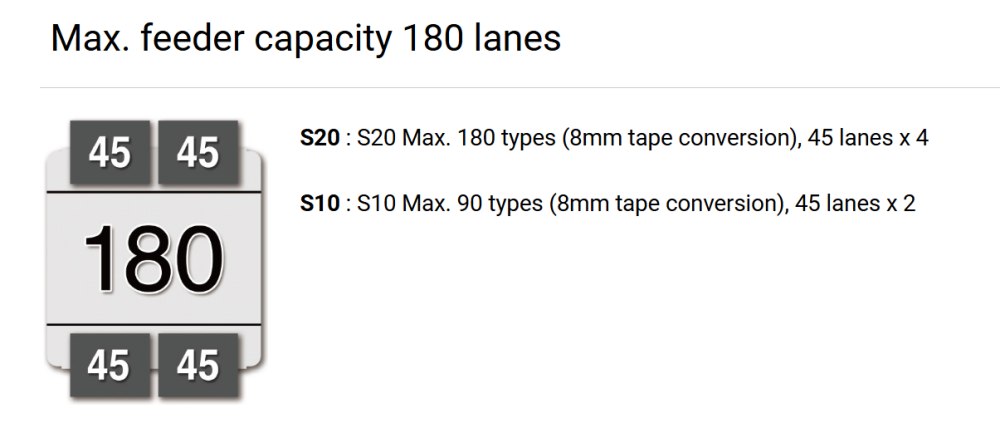

| Vrste komponent | Največ 90 vrst (8 mm trak), 45 pasov x 2 | Največ 180 vrst (8 mm trak), 45 pasov x 4 |
| Višina prenosa | 900 +/- 20 mm | 900 +/- 20 mm |
| Mere, teža stroja | D1250xG1750xV1420 mm, pribl. 1.200 kg | D1750xG1750xV1420 mm, pribl. 1.500 kg |
| Seznam linijske opreme SMT
S10 je mogoče integrirati v celotno proizvodno linijo SMT, vključno s tiskalnikom spajkalne paste, sistemom za pregledovanje SPI, stroji za pobiranje in nameščanje, pečico za reflow, pregledovanje AOI in sisteme za ravnanje s PCB. IKT zagotavlja popolno rešitev na ključ, ki zajema načrtovanje, namestitev, usposabljanje in poprodajno podporo.
To proizvajalcem pomaga zgraditi stabilno, učinkovito in popolnoma avtomatizirano proizvodno linijo SMT. Primeren je za tovarne elektronike, ki proizvajajo potrošniško elektroniko, avtomobilsko elektroniko, izdelke LED in industrijske nadzorne sisteme. Celovita rešitev zagotavlja visoko stopnjo izkoristka in dosledno kakovost izdelkov.
| Video o uspehu stranke
ICT je stranki v Kazahstanu uspešno dostavil popolnoma avtomatsko proizvodno linijo SMT za proizvodnjo napajalnikov. Celotna linija je vključevala nakladalnik SMT, popolnoma samodejni tiskalnik, stroj za postavitev SMT, peč za reflow, tekoči trak SMT in sistem AOI brez povezave.
Naša inženirja Andy in Billy sta odpotovala v tovarno strank zaradi namestitve in podpore pri usposabljanju. Ekipo so vodili skozi nastavitev stroja, odpravljanje napak v proizvodnji in usposabljanje operaterjev, da bi zagotovili nemoten zagon proizvodnje.
Stranka je po zagonu uspešno začela množično proizvodnjo in potrdila stabilno delovanje celotne linije SMT.
| Storitve in podpora pri usposabljanju
IKT zagotavlja storitev celotnega življenjskega cikla za stroje Yamaha SMT, vključno z namestitvijo, podporo pri programiranju, usposabljanjem operaterjev in tehnično pomočjo na daljavo. Naša inženirska ekipa v tujini zagotavlja hiter odziv na kakršne koli proizvodne težave.
Podpiramo tudi načrtovanje postavitve linije SMT, optimizacijo procesov in izboljšanje učinkovitosti proizvodnje. Usposabljanje zajema upravljanje stroja, vzdrževanje in osnovno odpravljanje težav, kar strankam pomaga hitro zgraditi neodvisno proizvodno zmogljivost.
| Povratne informacije strank
Stranke cenijo stabilno delovanje in enostavno upravljanje strojev Yamaha S10 SMT. Prav tako cenijo inženirje IKT za strokovno podporo pri namestitvi in usposabljanju. Hiter odzivni čas in jasna tehnična navodila strankam pomagajo pri nemotenem začetku proizvodnje.
Številni kupci poudarjajo dobro kakovost stroja, zanesljivo embalažo in stabilno dolgoročno delovanje. Kombinacija zanesljivosti opreme in globalne servisne podpore ustvarja močno zaupanje v dolgoročno sodelovanje.
