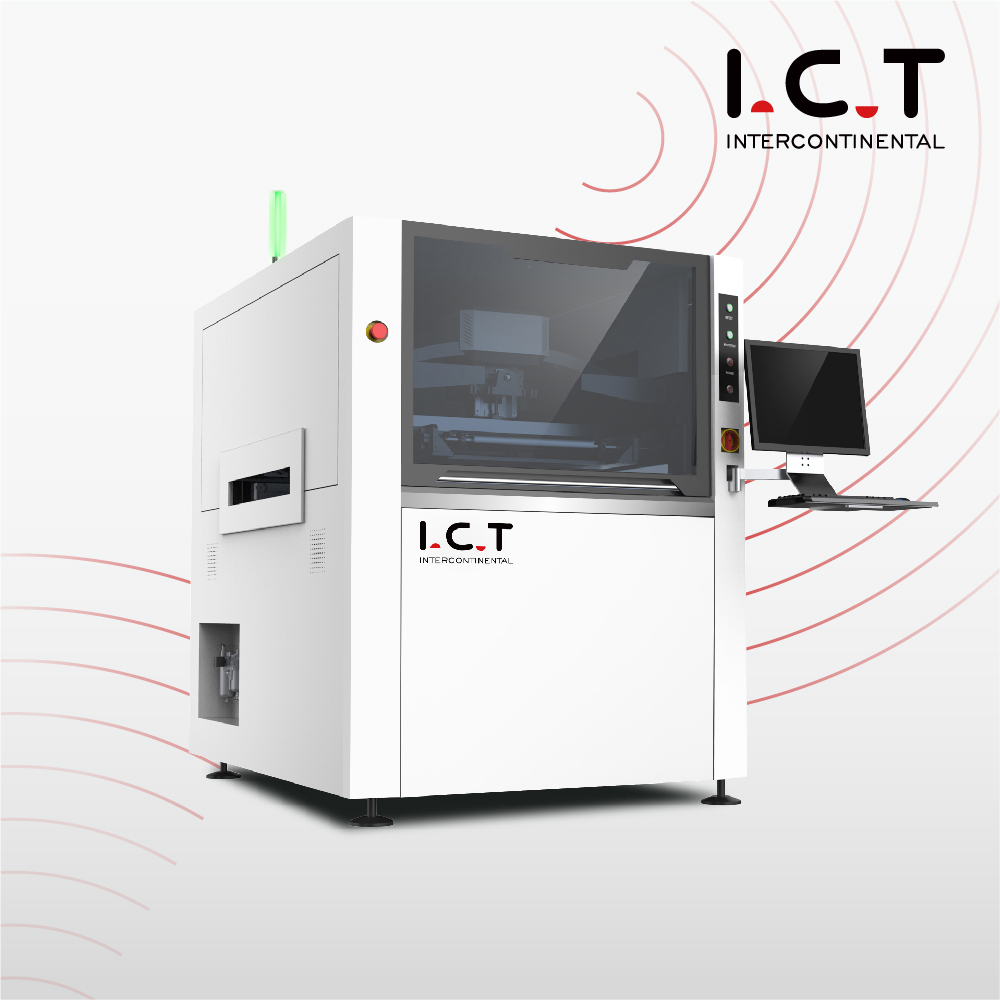

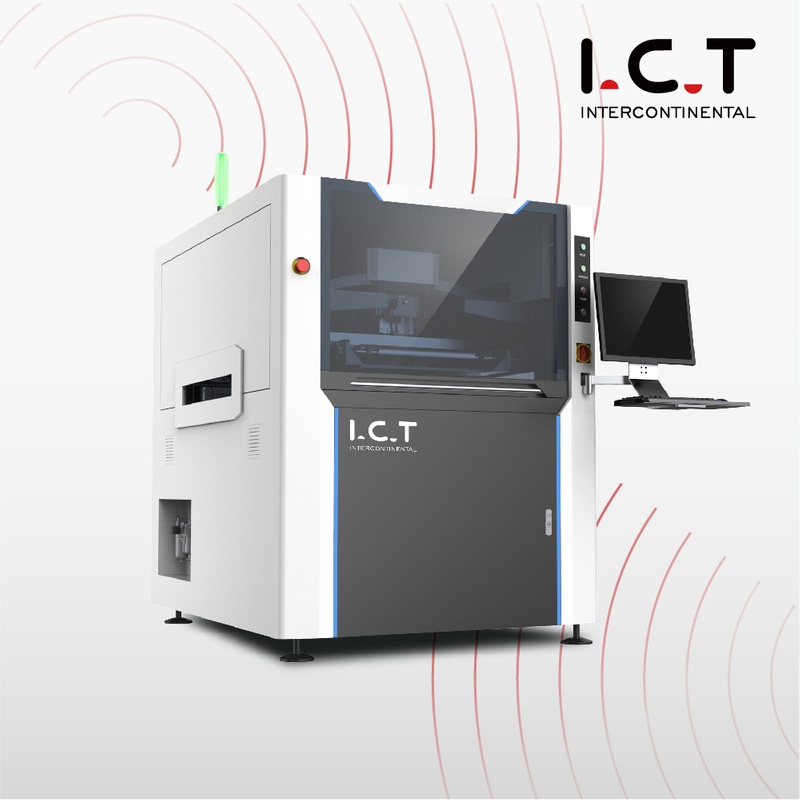

| ICT-6534 popolnoma avtomatski tiskalnik spajkalne paste
Popolnoma samodejni tiskalnik s spajkalno pasto ICT-6534 je nov standard za hitro in natančno SMT tiskanje. Konča en cikel v manj kot 7 sekundah in zamenja izdelke v manj kot 5 minutah. Ta samodejni tiskalnik s spajkalno pasto deluje z velikostmi PCB od 50 × 50 mm do 650 × 340 mm in deluje z LED-televizorji, televizijskimi sprejemniki, avtomobilsko elektroniko in še več. Standardni 2D pregled takoj odkrije težave pri tiskanju. Suho, mokro ali vakuumsko čiščenje poskrbi, da je šablona vsakič popolna. Uporabniki obožujejo preprosto programsko opremo Windows 10 in močne japonsko-nemške dele, ki trajajo leta.
| Značilnost
Posebna oblika mostu ohranja strgalo stabilno tudi pri visoki hitrosti. Dva Panasonicova motorja krmilita vsak otiralnik posebej. Senzorji tlaka v realnem času samodejno uravnavajo silo, tako da vsaka plošča dobi popolno spajkalno pasto.
Motorni pogoni gladko premikajo tiskana vezja do 1500 mm/s. Stranske spone ali vakuumske plošče brez poškodb. Senzorji proti trčenju ustavijo linijo, če gre kaj narobe. Smer levo-desno ali desno-levo lahko izbirate prosto.
Izberite suho, mokro ali vakuumsko čiščenje. Poseben pršilni sistem uporablja malo alkohola in papirja. Močan vakuumski motor odstrani vso pasto iz lukenj šablone. Programska oprema šteje porabo papirja, da prihrani denar.
| Specifikacija
| Model | ICT-4034 | ICT5134 | IKT-5151 |
| Velikost okvirja (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smer prevoza | Levo-desno; Desno levo; Levo levo; Desno desno | ||
| Podporni sistem | Magnetni zatič/dvig tabela, prilagojena/podporna blok | ||
| Vpenjalni sistem | Stransko vpenjanje (vakuumska šoba, avtomatski izvlečni tlak Z je možnost) | ||
| Tiskalna glava | Dve neodvisni motorizirani tiskalni glavi | ||
| Vrsta strgala | Nerjaveče jeklo (standard), plastika | ||
| Čistilni sistem | Suho, mokro, vakuumsko | ||
| Pregled | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda nadzora | PC nadzor | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |

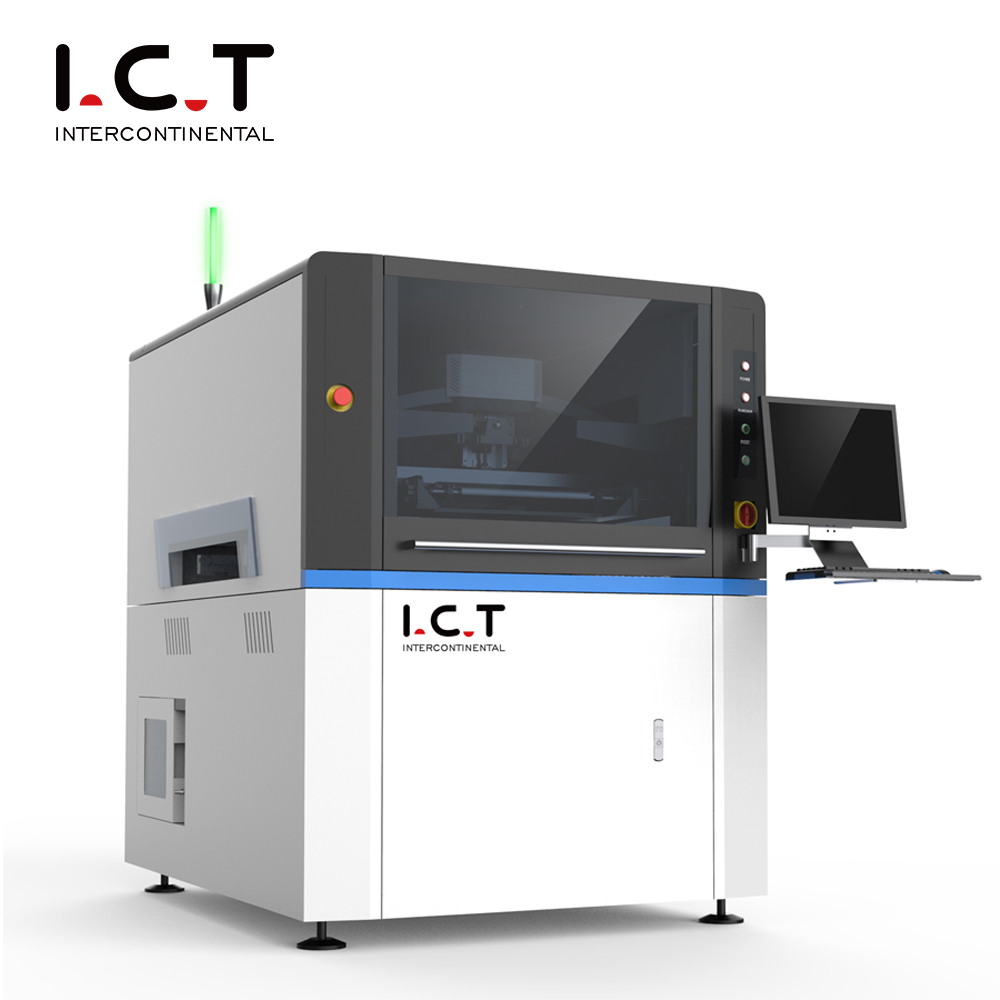

| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Velikost okvirja (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT še naprej deluje na kakovosti in uspešnosti, specifikacije in videz se lahko posodobijo brez posebnega obvestila.
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
Pregleduje celovitost notranjih spajkalnih spojev in odkriva skrite napake. | |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB stroj za rezanje | Izrežite PCBA v končni izdelek |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj/nastavek za nalepke/ brizgalni tiskalnik |
| Študija primera uspeha stranke
V Tadžikistanu so naši inženirji odleteli v tovarno LED razsvetljave, da bi namestili dve polni liniji SMT, eno linijo DIP, eno linijo za premazovanje, eno linijo za razdeljevanje in eno linijo za sestavljanje LED žarnic. Video prikazuje varno raztovarjanje, hitro nastavitev stroja, tri dni praktičnega usposabljanja in prve popolne LED žarnice, ki prihajajo s proizvodne linije. Tiskalnik SMT LED za spajkalno pasto je prvi dan dosegel 99,9 % izkoristek pri prvem prehodu. Lastnik je povedal, da se je hitrost proizvodnje povečala za 40 %, stopnja napak pa je padla skoraj na nič.
| Globalna podpora za storitve in usposabljanje
ICT pošlje izkušene inženirje v vašo tovarno za namestitev, usposabljanje in zagon. Ponujamo brezplačno spletno pomoč 24/7 in storitve na kraju samem v 72 državah. Z rednimi brezplačnimi tečaji usposabljanja na Kitajskem je vaša ekipa vedno na tekočem. Nadomestni deli so odpremljeni še isti dan iz osmih globalnih skladišč.
| Mnenja strank
'Inženirji so prispeli naslednji dan in vse popravili v dveh urah – izjemno hitro!' 'Popolnoma samodejni tiskalnik spajkalne paste se nikoli ne ustavi; čas delovanja je 99 %!' 'Leseni zaboji in jekleni okvirji so popolnoma zaščitili stroje med dolgim pošiljanjem.' 'Usposabljanje je bilo jasno; novi delavci po treh dneh vodijo linijo sami.'
| Certifikati in standardi
ICT ima CE, RoHS, ISO9001 in več kot 50 patentov. Vsak popolnoma samodejni tiskalnik s spajkalno pasto opravi 48-urno testiranje pri polni obremenitvi pred pošiljanjem. Neodvisna poročila CeTaQ znova in znova dokazujejo natančnost ponavljanja ±0,01 mm.
| O podjetju ICT in naši tovarni
ICT se je začel leta 2012 in zdaj zaposluje 89 zaposlenih v 12.000 m² sodobnih tovarnah. Načrtujemo in izdelujemo lastne stroje s strogim nadzorom kakovosti na vsakem koraku. Več kot 1600 strank v 72 državah nam zaupa popolne linije na ključ. Hitra rast vsako leto izhaja iz poštenih storitev in vrhunske kakovosti. Veselimo se, da bomo skupaj zgradili vašo naslednjo linijo SMT.
