NPM-W2
I.C.T
| Količina: | |
|---|---|

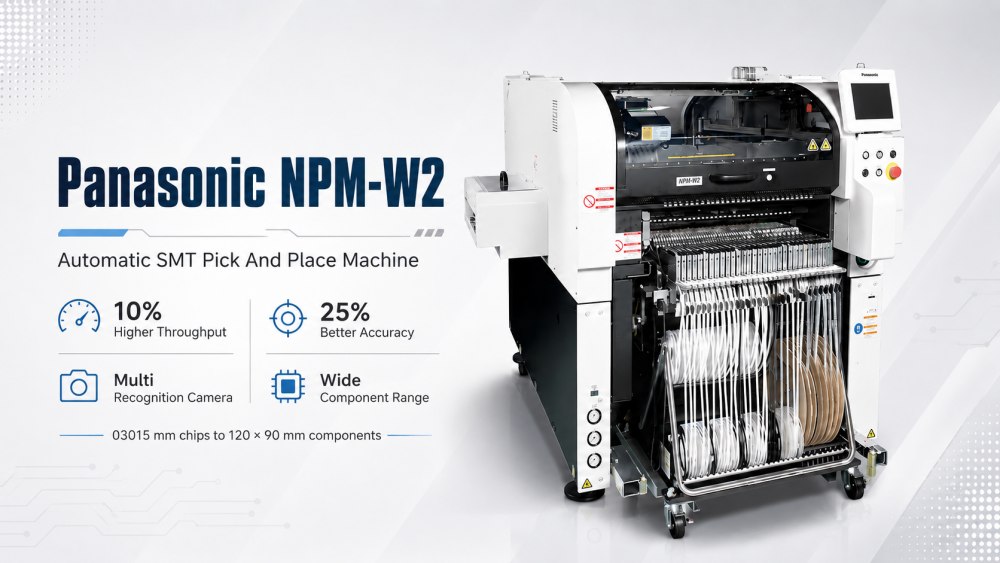

Panasonicova naprava za pobiranje in namestitev NPM-W2 je zasnovana za tovarne, ki potrebujejo stabilno montažo PCB SMT, visoko natančnost postavitve in prilagodljivo ravnanje s komponentami. V primerjavi z izvirno platformo NPM-W ta model izboljša prepustnost za približno 10 % in natančnost za približno 25 %, kar proizvajalcem pomaga izboljšati zmogljivost linije brez spreminjanja celotnega koncepta proizvodnje. Podpira široko paleto komponent, od majhnih mikročipov 03015 mm do velikih komponent do 120 × 90 mm, višine 40 mm in dolgih priključkov do približno 150 mm. Za tovarne, ki proizvajajo potrošniško elektroniko, industrijske plošče, PCBA, povezane z računalniki, ali napajalne module Panasonic NPM-W2 Pick And Place Machine ponuja praktično ravnovesje med hitrostjo, natančnostjo in prilagodljivostjo proizvodnje.
NPM-W2 uporablja kamero za večkratno prepoznavanje, ki združuje več funkcij pregledovanja v enem sistemu. Podpira 2D poravnavo, pregled debeline komponent in 3D meritev koplanarnosti. To je uporabno za tovarne, ki potrebujejo stabilnejšo kakovost namestitve, zlasti kadar tiskano vezje vključuje majhne čipe, IC, konektorje ali komponente različnih velikosti. Boljše prepoznavanje pred namestitvijo lahko zmanjša napake pri vgradnji in olajša nadzor kasnejših rezultatov AOI. Za avtomatski SMT Pick and Place stroj kakovost prepoznavanja ni samo funkcija kamere. Neposredno vpliva na stabilnost spajkanja, hitrost predelave in zanesljivost končnega izdelka.
Stroj za montažo PCB Panasonic SMT lahko upravlja zelo majhne in velike komponente na eni proizvodni platformi. Podatki o izdelku kažejo podporo od mikročipov 03015 mm do velikih komponent do 120 × 90 mm in višine 40 mm. Podpira lahko tudi skoraj 150 mm dolge priključke. Ta obseg je koristen za tovarne, ki proizvajajo različne PCB izdelke na isti liniji. Ena plošča ima lahko majhne pasivne dele, druga pa velike priključke ali posebne naprave. Širši nabor komponent daje inženirjem več prostora pri načrtovanju prihodnjih izdelkov.
NPM-W2 izboljša prvotno zmogljivost NPM-W z večjo zmogljivostjo in boljšo natančnostjo. V resnični proizvodnji SMT ta izboljšava pomaga delovati celotni liniji z manj ozkimi grli, ko so tiskanje, postavitev, preoblikovanje in pregled pravilno usklajeni. Najboljši stroj za izbiro in namestitev za linijo SMT ne sme samo hitro montirati komponent. Prav tako mora ohraniti stabilno namestitev med dolgimi urami proizvodnje. S pravilno zasnovo linije, pripravo materiala in nadzorom procesa lahko NPM-W2 podpira tako serijsko proizvodnjo kot prilagodljive proizvodne potrebe.
Montaža PCB Panasonic SMT
Večja produktivnost in kakovost z integracijo postopka tiskanja, namestitve in pregleda
Vsestranskost za velike PCB-je in komponente
5M* nadzor procesa 'APC-5M' za dobro proizvodnjo in stabilno delovanje * 5M: Spremenljivi elementi proizvodne lokacije: človek, stroj, material, metoda in meritev
Različne funkcije, ki ne zahtevajo spretnosti in varčujejo z delovno silo, vključno s podajalnikom za samodejno nastavitev
| Specifikacija
| Postavka specifikacije | NPM-W2 |
|---|---|
| Dimenzije PCB (mm) | Enojni transporter Serijska montaža: D 50 mm × Š 50 mm ~ D 750 mm × Š 550 mm 2-položajna montaža: D 50 mm × Š 50 mm ~ D 350 mm × Š 550 mm Dvojni transporter Dvojni prenos (serija): D 50 mm × Š 50 mm ~ D 750 mm × Š 260 mm Dvojni prenos (2-položaj): D 50 mm × Š 50 mm ~ D 350 mm × Š 260 mm Posamezen prenos (serija): D 50 mm × Š 50 mm ~ D 750 mm × Š 510 mm Enojni prenos (2-položaj): D 50 mm × Š 50 mm ~ D 350 mm × Š 510 mm |
| Največja hitrost namestitvene glave | 42.000 CPH (0,086 s/čip) 35.000 CPH (0,103 s/čip) |
| Natančnost namestitve glave (Cpk ≥ 1) | ±40 μm / čip ±30 μm / čip |
| Dimenzije komponent | 03015 čip ~ D 120 × Š 90 × T 30 / T 40 ali D 150 × Š 25 × T 30 / T 40 |
| Največje število zalog komponent | 120 |
| Izračun širine traku | 4 mm, 8 mm |
*Vrednosti, kot je največja hitrost, se lahko razlikujejo glede na pogoje delovanja.
*Za podrobnosti se obrnite na ICT.
| Seznam linijske opreme SMT
Panasonicov stroj Pick And Place je mogoče integrirati z drugimi stroji SMT za izdelavo celotne linije za sestavljanje PCB. IKT lahko zagotovi nalagalnik SMT, samodejni tiskalnik šablon, stroj SPI, transportni trak PCB, nosilec Panasonic NPM-W2 SMT, pečico za reflow, stroj za pregledovanje AOI, usmerjevalnik PCB, čistilni stroj PCBA in razkladalnik. Ti stroji pokrivajo glavni postopek SMT od nalaganja golega tiskanega vezja, tiskanja spajkalne paste, pregleda paste, namestitve komponent, spajkanja s preoblikovanjem, optičnega pregleda, odstranjevanja plošč, čiščenja in končnega praznjenja. Za tovarne, ki izbirajo opremo za namestitev Panasonic, je ujemanje linij zelo pomembno. Močan montažer potrebuje stabilno tiskanje pred njim in natančen pregled po njem. Tako zmogljivost stroja postane resnična tovarniška proizvodnja.
