NPM-VF
I.C.T
| Količina: | |
|---|---|

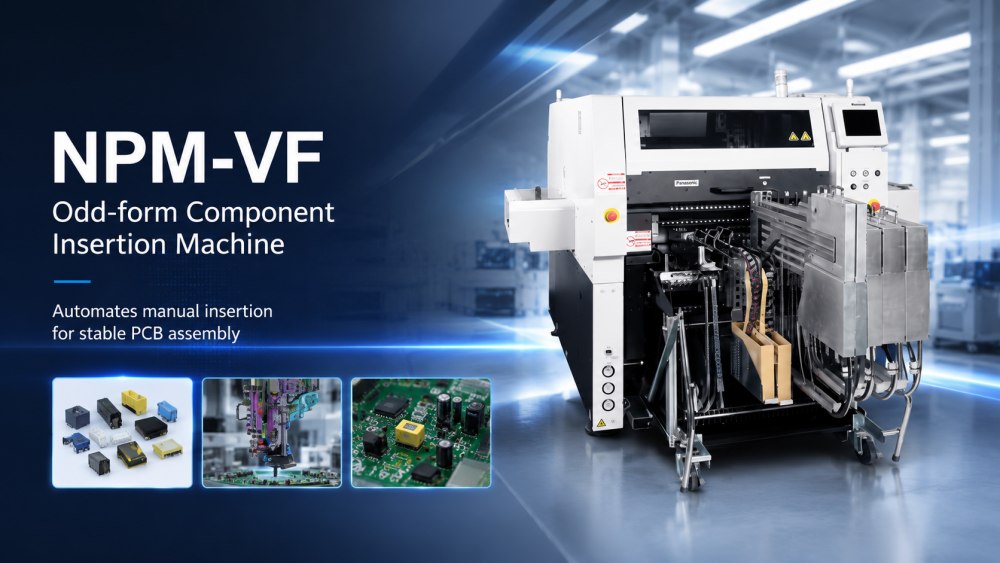

Panasonicov stroj za vstavljanje nenavadnih komponent NPM-VF se uporablja za avtomatizacijo vstavljanja nenavadnih komponent na sklope PCB. Primeren je za komponente, s katerimi je težko upravljati s standardno postavitvijo SMT, kot so veliki kondenzatorji, transformatorji, releji, napajalni moduli, konektorji, tuljave, stikala, ohišja ščitov in drugi posebni deli. Stroj pomaga zmanjšati ročno vstavljanje in podpira stabilnejšo proizvodnjo. NPM-VF lahko podpira tudi komponente specifikacije SMT, tako da daje tovarnam večjo prilagodljivost, ko izdelki vključujejo mešane vrste komponent. Strankam, ki proizvajajo napajalne plošče, industrijske krmilne plošče, komunikacijske plošče, avtomobilsko elektroniko ali potrošniško elektroniko, lahko ta stroj pomaga narediti postopek sestavljanja bolj nadzorovan in manj odvisen od ročnega dela.
Avtomatizacija postopka vstavljanja neparnih komponent.
Poleg tega so podprte tudi specifikacije SMT.
Vsestranski in prilagodljiv: različne konfiguracije naglavnih orodij in konfiguracija podajalnika stroja za prilagajanje različnim vrstam komponent.
Prispevajte k zmanjšanju delovne sile in stabilni proizvodnji z visoko produktivnostjo, prilagodljivostjo in visokokakovostnim vstavljanjem
| Specifikacija
| Specifikacija Postavka | NPM-VF |
|---|---|
| Dimenzije PCB (mm) | Standardni tekoči trak: D 50 mm × Š 50 mm do D 510 mm × Š 460 mm Možnost transportnega nakovala: D 50 mm × Š 50 mm do D 460 mm × Š 400 mm |
| Največja hitrost | 3-postajna glava: maks. 0,65 s / komponento 2-postajna glava: maks. 0,9 s / komponento |
| Uporabne komponente | maks. dimenzije: D 130 mm × Š 35 mm × V 60 mm ali D 150 mm × Š 38 mm × V 29 mm Maks. masa komponente: 200 g |
| Vrsta orodja za glavo | 3-postajna glava / 2-postajna glava |
| Podprte vrste komponent | Veliki kondenzatorji, transformatorji, releji, napajalni moduli, zaščitna ohišja, konektorji, tuljave, stikala, LED komponente, IC, DIP komponente, majhni transformatorji in druge nenavadne komponente |
| Podpora za komponente SMT | Podpira komponente specifikacije SMT |
| Možnosti konfiguracije | Fiksna napajalna enota, napajalni voziček, konfiguracija pladnja |
| Glavna aplikacija | Vstavljanje nenavadnih komponent, mešana proizvodnja SMT in DIP, avtomatiziran ročni postopek vstavljanja |
| Seznam linijske opreme SMT
Panasonicov stroj za vstavljanje čudnih komponent se pogosto uporablja v celotnem proizvodnem procesu SMT in DIP. IKT lahko zagotovi SMT nakladalnik, šablonski tiskalnik, SPI, SMT montažo, reflow pečico, AOI, linijo za vstavljanje DIP, opremo za vstavljanje nenavadnih oblik, stroj za valovito spajkanje, stroj za selektivno spajkanje, transporterje PCB, ravnanje z NG/OK, opremo za rezanje in sisteme za razkladanje. Pri komponentah nenavadne oblike je treba postopek skrbno načrtovati, saj velikost komponente, oblika vodila, podpora plošče, sila vstavljanja in metoda spajkanja vplivajo na končni rezultat. IKT strankam pomaga uskladiti celotno proizvodno linijo glede na velikost tiskanega vezja, vrsto komponente, proizvodno zmogljivost, potrebe po inšpekcijskih pregledih in postavitev tovarne. Tako se NPM-VF lažje poveže z resnično tovarniško proizvodnjo.
| Video o uspehu stranke
ICT je podprl stranko v Uzbekistanu pri velikem projektu proizvodnje elektronike. Tovarna je bila načrtovana za računalniške matične plošče, SSD-je, izdelke, povezane s pomnilnikom, in druge elektronske sklope. IKT se je projektu pridružil od zgodnje komunikacijske faze in nadaljeval z namestitvijo, odpravljanjem napak in produkcijskim testiranjem. Linija SMT je vključevala šablonski tiskalnik ICT-5151, štiri stroje za postavitev SMT, pečice za reflow serije Lyra, sisteme za upravljanje SPI, AOI in PCB. Linija DIP je vključevala ročno vstavljanje, opremo za vstavljanje čudnih oblik JUKI, valovito spajkanje ICT-Acrab350 in transportne sisteme. Med testiranjem proizvodnje je stranka videla, da je popolna koordinacija pripomogla k temu, da je postopek SMT in DIP jasnejši, hitrejši in lažji za upravljanje.
| Storitve in podpora pri usposabljanju
Za projekt stroja za vstavljanje NPM-VF Panasonic ICT najprej preveri dejanske proizvodne potrebe stranke. Naša ekipa pregleda velikost tiskanega vezja, risbe komponent, vrsto kabla, smer vstavljanja, način podajanja, zahtevo po pladnju, postopek spajkanja, izhodni cilj in razporeditev operaterja. Ta korak je pomemben, ker je vstavljanje lihe oblike tesno povezano s samo komponento. Ko oprema prispe, lahko inženirji IKT podpirajo pozicioniranje linije, preverjanje pripomočkov, nastavitev podajalnika, pripravo programa, testiranje vzorčne plošče in usposabljanje operaterjev. Usposabljanje temelji na celotnem postopku SMT in DIP, tako da lahko ekipa stranke razume, kako je vstavljanje povezano s prejšnjim delom SMT in kasnejšo kakovostjo spajkanja.
| Povratne informacije strank
Stranke običajno izberejo avtomatski stroj za vstavljanje lihih oblik, ko ročno vstavljanje postane počasno, nestabilno ali ga je težko nadzorovati. V resnični proizvodnji imajo lahko nenavadne komponente različne oblike, višine, teže in vodilne strukture. Če je proces preveč odvisen od ročnega dela, se lahko proizvodnja in kakovost spreminjata od izmene do izmene. IKT strankam pomaga preveriti te težave s celotnega pogleda. Med zagonom inženirji pregledajo dovajanje komponent, položaj vstavljanja, podporo tiskanega vezja, način spajkanja, rezultate pregleda in potek dela operaterja. Stranke cenijo to vrsto podpore, ker jim pomaga skrajšati čas poskusov in napak. Njihovi ekipi daje tudi jasnejšo metodo za vodenje proizvodnje z mešanimi komponentami.
| Certifikati in standardi
ICT pripravlja celotne projekte proizvodnih linij s poudarkom na varnosti, zapisih o kakovosti in podrobnostih izvozne dostave. Celotna rešitev SMT in DIP linije lahko podpira običajne dokumente, kot so CE, RoHS, ISO9001 in sorodni patentni materiali. Pred odpremo naša ekipa preveri stanje stroja, dodatke, orodja za glavo, dele, povezane s podajalnikom, pladnje, kable, programske datoteke, rezervne dele, nalepke, pakirne liste in izvozno leseno zaščito ohišja. Za projekt stroja za vstavljanje tiskanih vezij Panasonic so ti pregledi pomembni, saj lahko manjkajoča orodja ali deli za podajanje zakasnijo namestitev. Jasno pakiranje in priprava dokumentov pomagata stranki, da prejme opremo z boljšimi zapisi in začne tovarniško nastavitev z manj težavami.
| O IKT podjetju in tovarni
IKT podpira tovarne elektronike, ki potrebujejo popolno načrtovanje proizvodne linije, ne le enega nakupa stroja. Naše delo zajema postavitev SMT, vstavljanje DIP, vstavljanje čudne oblike, valovito spajkanje, selektivno spajkanje, premazovanje, doziranje, pregledovanje, čiščenje in ravnanje s PCB. Strankam, ki uporabljajo rešitve stroja za vstavljanje komponent SMT in DIP, lahko IKT pomaga povezati izbiro stroja z zasnovo plošče, tipom komponente, metodo spajkanja, potrebami po inšpekciji in proizvodno zmogljivostjo. Sodelovali smo z več kot 1.700 strankami v več kot 80 državah, ki zajemajo močnostno elektroniko, avtomobilsko elektroniko, LED razsvetljavo, komunikacijske naprave, industrijsko krmiljenje, potrošniško elektroniko in izdelke, povezane z računalniki. Naše inženirske in servisne ekipe strankam pomagajo pri prehodu od načrtovanja proizvodnje k stabilnemu vsakodnevnemu delovanju.
