SMT PCB vakuumski nakladalnik
I.C.T
| Količina: | |
|---|---|

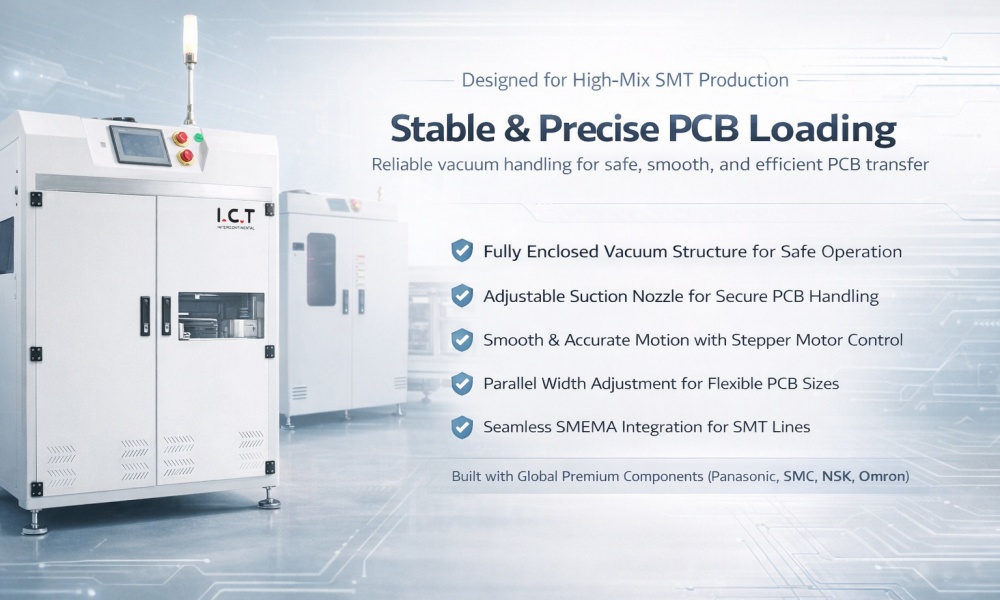

| Vakuumski sesalni nakladalnik PCB
Vakuumski sesalni nakladalnik PCB je zasnovan za visoko učinkovito ravnanje s PCB v avtomatiziranih proizvodnih linijah SMT. Z dinamičnim nadzorom sesanja se samodejno prilagaja različnim velikostim in debelinam PCB, kar zagotavlja natančno in varno polnjenje. Visoka hitrost delovanja minimizira čas izpadov in zagotavlja neprekinjen pretok proizvodnje. Njegova integracija z drugo opremo SMT prek SMEMA zagotavlja nemoteno komunikacijo med stroji, kar povečuje splošno učinkovitost linije. Ta nakladalnik, izdelan tako, da prenese zahteve obsežne proizvodnje, ponuja robustno in dolgotrajno delovanje, zaradi česar je nepogrešljiva prednost za vsako tovarno, ki želi optimizirati svoje proizvodne procese.
| Napredna tehnologija vakuuma in vpenjanja
S svojim naprednim sistemom vakuumskega sesanja PCB Vacuum Suction Loader zagotavlja varno rokovanje z vsakim PCB, kar preprečuje kakršno koli tveganje poškodb med prenosom. Ta natančnost zagotavlja, da vsaka plošča ostane nedotaknjena, kar prispeva k dosledni kakovosti proizvodnje in zmanjšuje potrebo po predelavi.
Sistem za nadzor sesanja nakladalnika se samodejno prilagaja glede na velikost in debelino tiskanega vezja. Ta prilagodljivost ga naredi vsestranskega in zagotavlja, da lahko obdeluje široko paleto tipov tiskanih vezij brez žrtvovanja varnosti ali učinkovitosti. Ne glede na to, ali gre za majhne ali velike deske, nakladalnik vedno zagotavlja varen oprijem.
Vakuumski sesalni nakladalnik PCB, zasnovan za delovanje pri visokih hitrostih, zmanjša čas izpada proizvodnje in poveča pretok. S hitrim nalaganjem in razkladanjem PCB-jev zagotavlja nemoteno in učinkovito delovanje proizvodne linije SMT, zaradi česar je idealna izbira za proizvodna okolja velike količine.
PCB Vacuum Suction Loader se prek svojega vmesnika SMEMA brezhibno integrira z drugo opremo SMT, kot so stroji za pobiranje in namestitev, pečice za pretakanje in sistemi AOI. Ta integracija zagotavlja, da celotna proizvodna linija deluje kot povezana enota, kar optimizira celoten potek dela in zmanjšuje zamude.
Vakuumski sesalni nakladalnik PCB je zasnovan z mislijo na prilagodljivost. Ponuja prilagodljive funkcije za prilagoditev različnim konfiguracijam proizvodne linije in prostorskim zahtevam. Zaradi svoje vsestranskosti je primeren za široko paleto tovarniških nastavitev, kar zagotavlja, da se lahko popolnoma prilega vašemu obstoječemu proizvodnemu okolju.
| Specifikacija
| Item | Translational Vacuum Loader | Vacuumander Magazine Loader | ||
|---|---|---|---|---|
| Model | VL330 | VL460 | VL1200 | VM330 |
| Dimenzija (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| Velikost PCB (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (prilagodljivo) | 50 × 50 ~ 450 × 330 |
| Zmogljivost PCB | 400 kosov (0,6 mm debeline) | 400 kosov (0,6 mm debeline) | 100 kosov (0,6 mm debeline) | 400 kosov (0,6 mm debeline) |
| Čas cikla | Pribl. 12 sekund ali določite | Pribl. 12 sekund ali določite | Pribl. 15 sekund ali določite | Pribl. 12 sekund ali določite |
| Kontrolni sistem | Plc | Plc | Plc | Plc |
| Moč | Največ 150 VA | Največ 150 VA | Največ 150 VA | Največ 150 VA |
| Zračna oskrba | 4–6 barov, 10 L/min | 4–6 barov, 10 L/min | 4–6 barov, 10 L/min | 4–6 barov, 10 L/min |
| Višina prevoza | 900 ± 20 mm (prilagodljivo) | 900 ± 20 mm (prilagodljivo) | 900 ± 20 mm (prilagodljivo) | 900 ± 20 mm (prilagodljivo) |
| Smer PCB | Od leve proti desni ali od desne proti levi | Od leve proti desni ali od desne proti levi | Od leve proti desni ali od desne proti levi | Od leve proti desni ali od desne proti levi |
| Komunikacija | SMEMA (In & Out) | SMEMA (In & Out) | SMEMA (In & Out) | SMEMA (In & Out) |
| Napajanje | 1-fazni AC 220V 50/60Hz (Možnost: 110V–380V) | 1-fazni AC 220V 50/60Hz (Možnost: 110V–380V) | 1-fazni AC 220V 50/60Hz (Možnost: 110V–380V) | 1-fazni AC 220V 50/60Hz (Možnost: 110V–380V) |
| Teža | 130 kg | 150 kg | 380 kg | 120 kg |
| Možnost | Samodejna nastavitev širine | Samodejna nastavitev širine | Samodejna nastavitev širine | Samodejna nastavitev širine |
| Povezana oprema SMT
Za izgradnjo celotne proizvodne linije SMT na ključ ICT ponuja celotno paleto združljivih strojev. Naše rešitve vključujejo avtomatske tiskalnike, , hitre stroje za pobiranje in postavitev, , pečice za prelivanje, , sisteme AOI , tekoče trakove, depanelizerje in stroje za razkladanje PCB . Vsa oprema je zasnovana tako, da brezhibno deluje skupaj, kar strankam pomaga ustvariti učinkovite postavitve, ki varčujejo s prostorom, kot so črte v obliki črke U, ki se prilegajo tesnim tovarniškim tlom, hkrati pa ohranjajo visoko zmogljivost.
| Uspešen projekt stranke v Savdski Arabiji
Leta 2025 so inženirji IKT odpotovali v strankino tovarno na Kitajskem, da bi zagotovili namestitev in usposabljanje za njihovo novo proizvodno linijo SMT.
Naročnik, proizvajalec zabavne elektronike, je potreboval popolnoma avtomatizirano rešitev za izboljšanje proizvodne učinkovitosti. ICT je zagotovil obsežen sistem, vključno z nakladalnikom za vakuumsko sesanje tiskanih vezij, zasnovan za optimizacijo ravnanja s tiskanimi vezji. Proizvodna linija je bila konfigurirana tako, da ustreza razpoložljivemu prostoru, hkrati pa zagotavlja največjo učinkovitost. Po 3 dneh namestitve in 5 dneh tehničnega usposabljanja je sistem popolnoma deloval, kar je povzročilo znatno povečanje pretoka in zmanjšanje napak.
| Strokovne storitve in usposabljanje
IKT zagotavlja storitev od konca do konca in zagotavlja, da vaša oprema deluje z najvišjo zmogljivostjo. Naši inženirji skrbijo za namestitev in nastavitev ter zagotavljajo, da je vse pripravljeno za proizvodnjo. Ponujamo celovito usposabljanje za vašo ekipo, da zagotovimo nemoteno delovanje in zmanjšamo napake. Naša podpora na daljavo 24 ur na dan, 7 dni v tednu, zagotavlja takojšnjo rešitev vseh tehničnih težav, medtem ko redni vzdrževalni servisi ohranjajo vašo opremo v vrhunskem stanju. Ta celovita podpora zmanjša čas izpadov in podaljša življenjsko dobo vaše opreme.
| Kaj pravijo naše stranke
'Vakuumski sesalni nakladalnik PCB je močno izboljšal našo proizvodno učinkovitost. Brezhibno se je integriral z našo obstoječo opremo, usposabljanje, ki ga je zagotovilo IKT, pa je zagotovilo, da lahko sistem upravljamo z zaupanjem.' — Proizvajalec potrošniške elektronike, Kitajska
'Zmogljivost nakladalnika je bila izjemna. Je hiter, učinkovit in zanesljiv. Odkar smo ga namestili, smo opazili opazno zmanjšanje poškodb tiskanega vezja in povečanje skupne zmogljivosti.' — Proizvajalec LED.
| Certifikati kakovosti
Oprema ICT ustreza mednarodnim standardom kakovosti in je certificirana z:
CE certifikat
Vodenje kakovosti ISO 9001
Skladnost z RoHS
UL certifikat
Ti certifikati zagotavljajo, da naša oprema izpolnjuje svetovne standarde za varnost, kakovost in zmogljivost.
| O IKT – vaš zanesljiv partner SMT
ICT je vodilno podjetje pri zagotavljanju visoko zmogljive opreme SMT, ki zagotavlja zanesljive rešitve za industrije, kot so elektronika, avtomobilizem in LED razsvetljava. Naša paleta izdelkov vključuje stroje za pobiranje in namestitev, pečice za reflow in nakladalce z vakuumskim sesanjem PCB. Z najsodobnejšim proizvodnim obratom in predano ekipo za raziskave in razvoj zagotavljamo napredne rešitve, zasnovane za dolgoročno vzdržljivost. Naše globalno servisno omrežje zagotavlja strankam pravočasno podporo in pomoč, kar jim pomaga doseči največjo produktivnost in učinkovitost v njihovih proizvodnih linijah.
