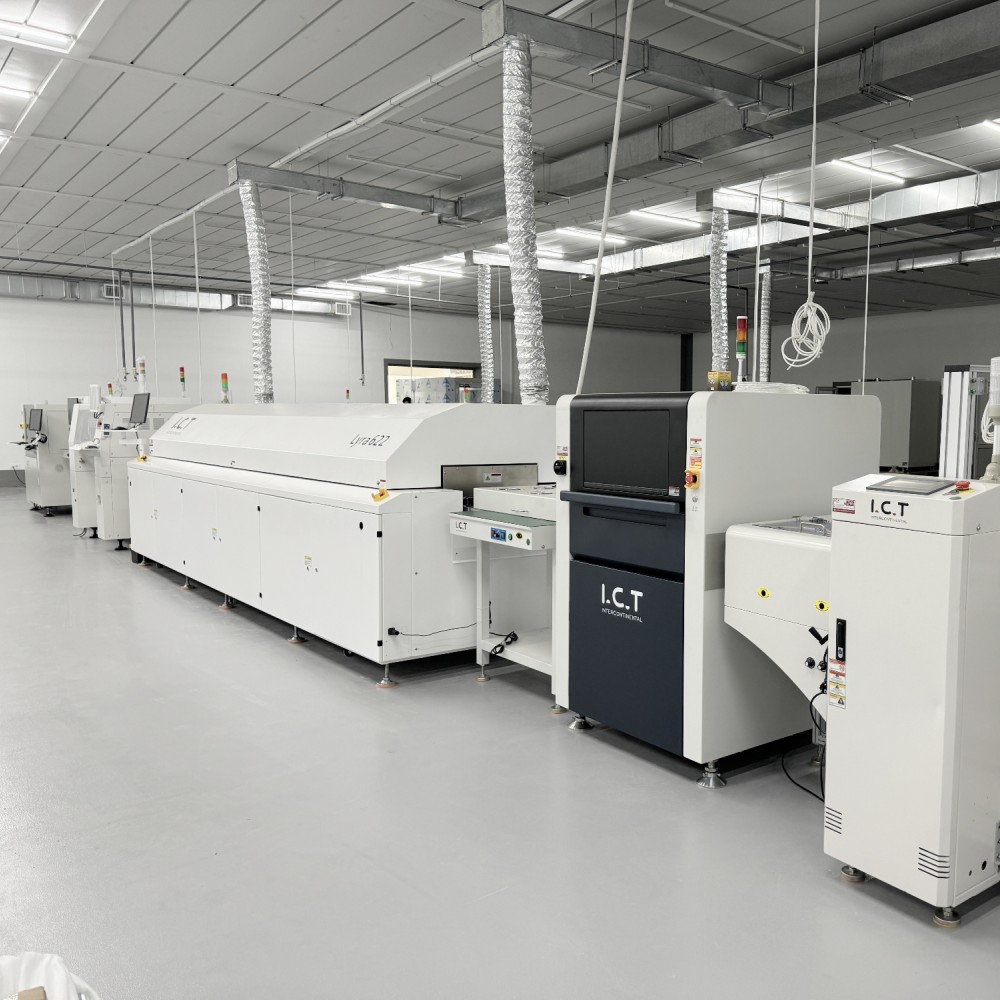

Full Auto SMT Line for STB Production
| Količina: | |
|---|---|
| Popolna samodejna linija SMT Line Essentials
ICT predstavlja vrhunsko linijo Full Auto SMT iz treh namenskih tovarn in več kot 22 let odličnosti SMT/DIP, ki vključuje tovarniške načrte, postavitve, izračune dela in vpogled v ROI za set-top boxe. Polsamodejni ali popolnoma samodejni modeli vključujejo nakladalnike, tiskalnike, nakladalne naprave, pečice za pretakanje, AOI, razkladalne naprave. Delovanje nadzira en operater. 18Kw/H podpira trajnost. Mednarodno cilja na televizijske storitve, ponudnike vsebin, proizvajalce naprav. 3-dnevna namestitev potrdi nastavitve zraka, moči, izpušnih plinov, osvetlitve, 23±1,5°C. 7-15 dni izobraževanja o programski opremi, vzdrževanju, varnosti, odpravljanju težav. 15+ let svetovne pomoči. Popolna samodejna linija SMT za proizvodnjo STB združuje MES, IoT za optimizirane, zanesljive tovarne. Popolna rešitev pospešuje pobude STB, zagotavlja razširljivost, zmanjšuje negotovosti za novince ali strokovnjake v hitro razvijajočih se medijskih okoljih z močno zanesljivostjo, strokovnimi nasveti in stalnimi izboljšavami.
| Značilnost
Delovni tok integrirane avtomatizacije
Linija Full Auto SMT združuje opremo prek MES za takojšnje podatke, izboljšave izkoristka in izboljšave v procesih STB PCBA. Nakladalniki natančno prilagajajo plošče sprejemnikov STB. Tiskalniki nanašajo pasto, vodeno s kamero, na RF module ali izhode. Polagalci hitro namestijo komponente 01005. Reflow vzdržuje ±1,5 °C za varne pritrditve. AOI odkriva anomalije, ki jih poganja umetna inteligenca. Razkladalniki neposredno v ohišje. Izkoristek se poveča za 25 %+ v liniji za polno samodejno SMT za proizvodnjo STB. Obdeluje več vrst STB. Medpomnilniki stabilizirajo ritme, oddaljeni sistemi nadzorujejo, samodejni profili se hitro preklopijo, sledljivost spremlja elemente za izbrane produkcije STB, lajša premike, vzdržuje norme, povečuje učinkovitost v množičnih scenarijih z dodano vsestranskostjo za edinstvene atribute, hitre revizije, poenotena preverjanja in protokole proaktivnega vzdrževanja.
Natančnost upravljanja lepljenja
Tiskalniki v liniji Full Auto SMT Line pritrdijo šablone submikronsko natančno, ujemajo okvirje za lestvice STB. Hitre zamenjave zmanjšajo zastoje. Zaporedja samodejnega podajanja/brisanja podpirajo odličnost. 3D SPI oceni pasto, da prepreči prezgodnje težave. Bistvenega pomena za dekoderje ali priključke STB. Sprejema različne paste, nizko talilne za občutljive STB čipe. Squeegee se spreminja za uravnotežene razmaze na različnih teksturah, povečuje zanesljivost, zmanjšuje ostanke, omogoča hiter razvoj pri razvoju tehnologij STB z enotno superiornostjo, večjo hitrostjo, zmanjšanimi popravki in povečano zmogljivostjo vsak krog.
Zanesljiv postopek prelivanja
Pečice zagotavljajo 12+ con z individualno konvekcijo za dosledno toploto v liniji Full Auto SMT za proizvodnjo STB. Dušik tvori robustne spoje za STB Ethernet ali sprejemnike. Profile prilagodite podrobnostim. Hlajenje ohranja krhke postavitve. Recikliranje doseže 18Kw/H. Zasloni shranijo številne recepte. Ključnega pomena za odpornost STB v uporabniških nastavitvah. Transporterji povezujejo MES za usklajene tempe, prilagodljive hitrosti, vgrajene validacije za preprečevanje prekinitev v nenehnih dejavnostih, zagotavljajo nemotene prenose, omogočajo neprekinjena okolja z visokim donosom in vključujejo načine za varčevanje z energijo.
Pametna orodja za pregledovanje
AOI hitro zaseže slike 8K in locira premike ali težave s spajkanjem v STB. AI se razvija iz zapisov. Povratne informacije takoj prilagodijo namestitve. Zmanjša napake v liniji Full Auto SMT. Vizualizacije spodbujajo napredek. Samodejne zavrnitve vodijo brez truda, zajamejo podrobnosti za ocene in hitre rešitve v kombiniranih delovnih tokovih z nominalnimi premori, izboljšanim beleženjem in orodji za samodejno poročanje.
Prilagodljive možnosti skaliranja
Polsamodejni zagon s popolnoma samodejnimi nadgradnjami prek modularnih dodatkov. Rezervacije postavitev za SPI, medpomnilnike, IoT. Modeli kažejo 70-odstotno povečanje delovne učinkovitosti. Možnosti vključujejo povezljivost čistih prostorov, ESD, ERP.
| Zahteve glede tovarniške postavitve
| Kategorija | Projekti | Podrobnosti |
|---|---|---|
| Zahteve glede tovarniške postavitve | Tovarniška postavitev zračnega tokokroga | Uporabite tovarniški vir zraka ali ločen stroj na stisnjen zrak brez olja. Tlak mora biti večji od 7 kg/cm². |
| Tovarniška električna postavitev | Enofazni AC220 (220±10%, 50/60Hz) Trifazni AC 380V (380±10%, 50/60Hz) | |
| Tovarniška postavitev izpušnih plinov | Najmanjši pretok izpušnega kanala je 500 kubičnih čevljev na minuto (14,15 m³/min). | |
| Postavitev tovarniške razsvetljave | Idealna osvetlitev v tovarni je 800~1200LUX, vsaj ne manj kot 300LUX. | |
| Postavitev tovarniške temperature | Temperatura okolja v proizvodni delavnici je 23±3°C, običajno 17~28°C, relativna vlažnost pa 45%~70%RH. | |
| Priprava materiala | Seznam BOM | Navedite vse dele in količine, potrebne za montažo proizvodne linije PCBA. |
| Datoteka CAD | Digitalna oblikovalska datoteka za načrtovanje postavitve tiskanega vezja in nastavitev stroja. | |
| Datoteka Gerber | Standardna datoteka za izdelavo PCB in tiskanje šablone. | |
| Spajkalna pasta | Material, nanesen na blazinice pred vstavljanjem komponent v tiskalnik. | |
| Komponentni materiali SMD | Deli za površinsko montažo, kot so čipi in upori za namestitev. | |
| Industrijski alkohol | Uporablja se za čiščenje plošč in šablon med postopkom namestitve. | |
| Spojni pas | Trak za povezovanje navijalnih kolutov brez ustavljanja vrvice. | |
| Šablona | Kovinska plošča z luknjami za natančno tiskanje spajkalne paste. |
| Seznam linijske opreme SMT
ICT visokokakovostna proizvodna linija PCBA ima napredno opremo za učinkovito in natančno sestavljanje PCB. Popolnoma avtomatizirana linija za SMT vključuje nalagalnik, samodejni tiskalnik za natančen nanos spajkalne paste, stroj za pobiranje in namestitev za natančno namestitev komponent, peč za ponovno prelivanje za zanesljivo spajkanje in sistem AOI za temeljit pregled napak. Ta visokokakovostna proizvodna linija PCBA zagotavlja nemoteno delovanje, visoko zanesljivost in poceni montažo SMT, ki izpolnjuje različne zahteve industrije.
| Ime izdelka | Namen v liniji SMT |
|---|---|
| PCB nakladalnik | Samodejno naloži gole PCB-je v linijo. |
| Spajkalni tiskalnik | Natančno natisne spajkalno pasto na plošče PCB. |
| PCB transporter | Transportni trak transportira PCB med proizvodnjo. |
| Izberite in postavite stroj | Natančno montira komponente na PCB. |
| Opozori peči | Topi spajko, da tvori trdne spoje. |
| Aoi stroj | Pregleduje spajkalne spoje in napake pri namestitvi. |
| SPI stroj | Preveri višino in kakovost spajkalne paste. |
| Oprema za sledljivost | Beleži in sledi proizvodnim podatkom: laserski označevalni stroj /nastavek za etikete/brizgalni tiskalnik |
| SMT čistilni stroj | Uporablja se za čiščenje PCB-jev, šablon, napeljav, šob itd. |
| PCB usmerjevalni stroj | Izrežite PCBA v končni izdelek |
| Video o uspehu stranke
Alžirski izdelovalec mobilnih telefonov je bil obiskan zaradi preskusa dokaza koncepta. Opremljenih 10+ PCB-jev in predmetov; izvedli smo izvedbo na kraju samem. Samodejni tiskalnik je odlično porazdelil pasto. SPI temeljito pregledan. RX-8 je okretno pritrdil majhne dele. RS-1R pozicioniran večje natančno. Podajalnik pladnja neprekinjeno dobavlja ščite. Reflow trdno utrjen. AOI brezhibno potrjen. 5700 ločenih plošč natančno. Brezhibna predstavitev, poudarjen ritem, harmonija za podobnost slušalke/STB. Predstavlja popolnoma samodejno linijo SMT za prilagodljivost proizvodnje STB. Kupci so potrdili rezultate, pohvalili usklajevanje, razporedili podobno linijo Full Auto SMT doma z linijo Full Auto SMT za proizvodnjo STB za poenostavljeno širitev, stalno odličnost, povečan pretok in prihodnjo prilagodljivost v njihovih obratih.
| Sistem podpore od konca do konca
Vodje krmarijo s popolnoma samodejno SMT linijo od začetka do napredovanja. 3-dnevno prizorišče: pregledi, usmrtitve, natančne nastavitve. 7-15 dnevni tečaji: MES, STB funkcije, pregledi, ohranjanje, standardi. IoT napoveduje napake, ponuja virtualno podporo. Deli hitijo iz 8 skladišč. 15-letna spretnost, več narečij. Redni pregledi, osvežitve ohranjajo prevlado za trajno zanesljivost STB, širitve proizvodnje, spremembe v spreminjajočih se sektorjih z naprednimi pristopi, predanim znanjem in prilagojenimi načrti izboljšav.
| Poudarki povratnih informacij uporabnikov
Aplavz za manj kot 2-urna virtualna popravila na liniji Full Auto SMT. Pečice vzdržujejo stabilnost 24/7. Kontejnerji prenesejo potovanja. Odzivi mrk obljube. Popolna samodejna linija SMT za proizvodnjo STB brezhibno dosega največje količine. Preprosti zasloni pospešijo poučevanje v situacijah STB z instinktivnimi kontrolami, učinkovito asimilacijo in podpornimi viri za hitro znanje.
| Izpolnjeni standardi kakovosti
CE dokazuje varnost. RoHS potrjuje neškodljive sestavine. ISO9001 upravlja prakse. Patenti varujejo razvoj. Globalno potrjuje veljavnost linije Full Auto SMT. Obsežne ocene odhoda, običajne za vsako nastavitev, za potrditev delovanja, upoštevanja in vrhunskih standardov.
| O IKT podjetju in tovarni
Tri lokacije združujejo 12000 m² površine. 89 članov, 20 strokovnih delavcev. 25 let pomaga 1600 strankam v 72 državah. Raziskave in razvoj oblikujejo popolnoma samodejno linijo SMT za proizvodnjo STB. QC natančno pokriva vsak korak. Globalne delitve, pomoč, delnice, podružnice zagotavljajo takojšnjo pomoč. Cilj: vodilna fundacija za ustvarjanje navzkrižne vrednosti elektronike, ki poudarja inovacije, sodelovanja, trajnost in strategije rasti, osredotočene na stranke.
