Nadgrajeni tester leteče sonde ICT: Zanesljiva natančnost za pregled PCBA

Ko izdelujete sklope tiskanih vezij (PCBA), se o temeljitem testiranju ni mogoče pogajati — in I.CT A40 Flying Probe Tester zagotavlja zanesljive rezultate brez preveč zapletenega postopka. Ta nadgrajena rešitev za testiranje z letečo sondo združuje nemoten nadzor gibanja, vsestransko pokritost pregledov in uporabniku prijazno delovanje za podporo kakovostnim proizvodnim potekom dela.

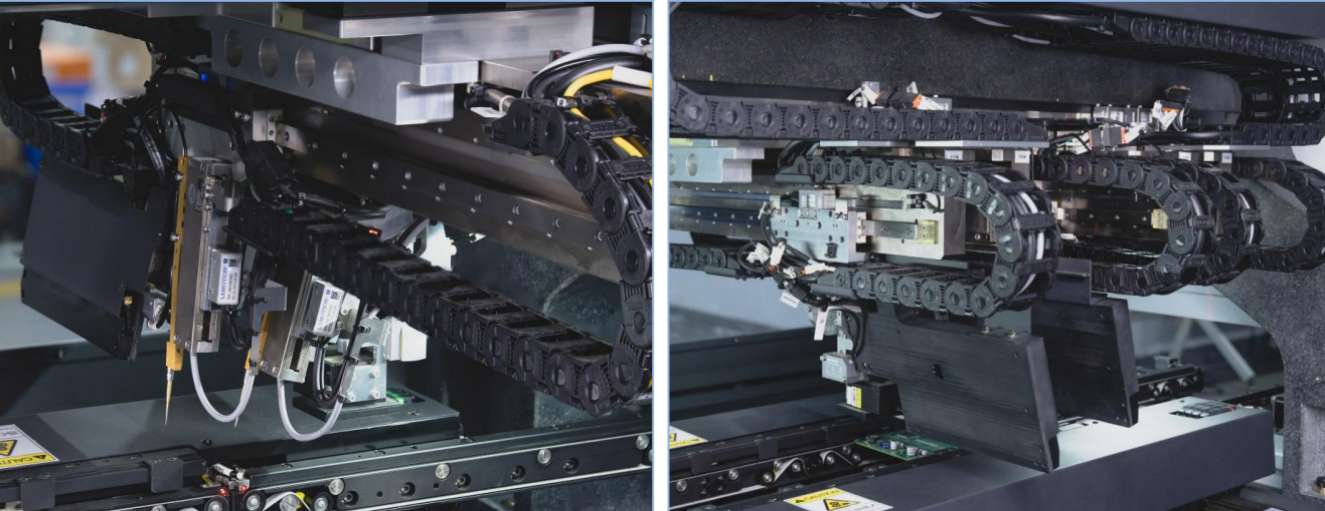

Srce tega sistema je njegov napredni pogonski sistem – več neodvisnih servo motorjev skupaj z visoko natančnimi krogličnimi vijaki in marmornato podlago za dušenje tresljajev zagotavlja hitro in natančno gibanje sonde po plošči. Ta nastavitev podpira visokohitrostno testiranje do 1000 mm/s v oseh X/Y z ločljivostjo osi do 1 μm, kar vam zagotavlja zanesljivo pokritost tudi pri zapletenih načrtih.

Sistem testnih sond je zasnovan za prilagodljivost in podrobno kontrolo. Štiri vrhnje leteče sonde (razširljive na 6 ali 8) delujejo neodvisno, uporabljajo tehnologijo sonde z mehkim pristankom in nastavljiv pritisk sonde za zaščito občutljivih blazinic in komponent ob ohranjanju natančnega stika. Ta pristop ne le izboljša pokritost testa, ampak tudi pospeši načrtovanje poti za goste postavitve.

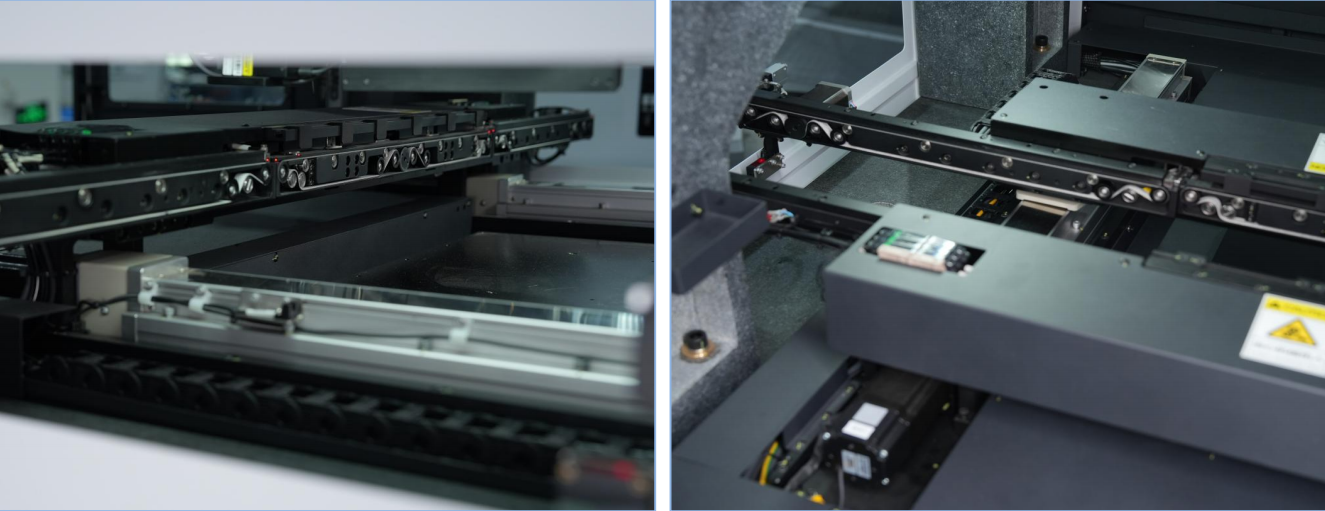

Za podporo doslednega ravnanja s ploščami stroj uporablja robusten transportni sistem z antistatičnim trakom in visoko natančnimi senzorji. Ne glede na to, ali deluje v liniji s proizvodnjo ali v serijskem načinu brez povezave, tekoči trak zagotavlja natančno pozicioniranje plošč in gladko premikanje skozi testno območje.

Programska podpora poenostavi nastavitev: uvozite datoteke CAD, samodejno ustvarite testne programe in analizirajte rezultate z jasnim poročanjem — celo z neposredno integracijo s sistemi MES za nadzor proizvodnje na podlagi podatkov. S tem ravnovesjem natančnosti in prilagodljivosti nadgrajen ICT Flying Probe Tester pomaga proizvajalcem samozavestno izboljšati nadzor kakovosti v prototipih, majhnih serijah in proizvodnih serijah.
